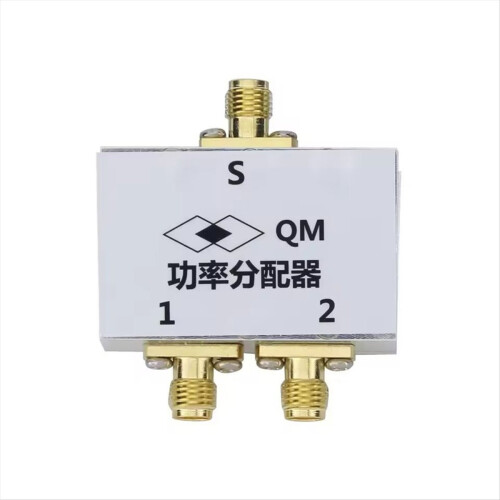

1-700GHz RF-frequentiemixer SMA-vermogensplitter

1-700GHz RF-frequentiemixer SMA-vermogensplitter Beschrijving

Technische parameters van de vermogensdeler:
Prestaties: Een tot twee vermogensgelijke deling,
model: PD017020S;
Bedrijfsfrequentie: 1 MHZ - 700 MHz;
Typisch invoegverlies: 0,6 dB (exclusief 3 dB toewijzingsverhouding)

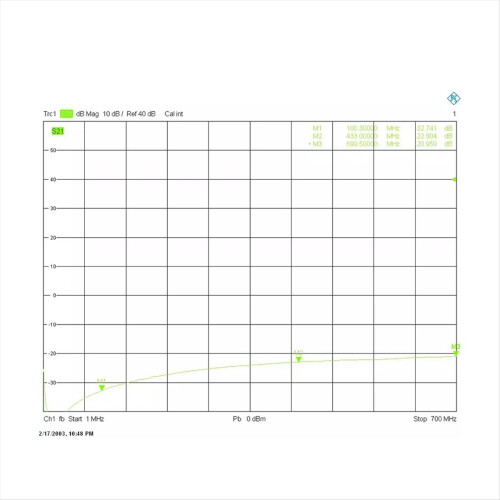

Typische isolatie van de aftakpoort: 20 dB (typische waarde)
Fase-onevenwicht: 2
Amplitude-onevenwicht: 0,1 dB
Maximaal draagvermogen: 33 dBm (2 W);
Ingangs-/uitgangsimpedantie: 50 Q;
Interface: SMA (buitenste schroefgat)
Modulegrootte: 38 x 25 x 14 mm (exclusief connectoren);
Vermogensdeler (afgekort als vermogen (divider) is een fundamenteel circuit in RF- en microgolfcircuitsystemen. Deze module bestrijkt een frequentiebereik van 1 MHz-700 MHz, inclusief FM, 325 M, 433 M en andere typische klokdistributiefrequentiepunten, waarmee vermogensverdeling wordt bereikt. Het kan ook worden gebruikt als een combiner en wordt veel gebruikt in klokdistributie met meerkanaals uitgang en middenfrequente signaalverdeling. De module heeft een laag invoegverlies en een hoge isolatiestructuur, waardoor hij compact is en gemakkelijk te integreren met andere apparaten
Kleur: zoals afgebeeld
Materiaal: CNC

Inhoud van het pakket:
2 * SMA Power Splitter

Alleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende displays kunnen ervoor zorgen dat de kleur van het item op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
