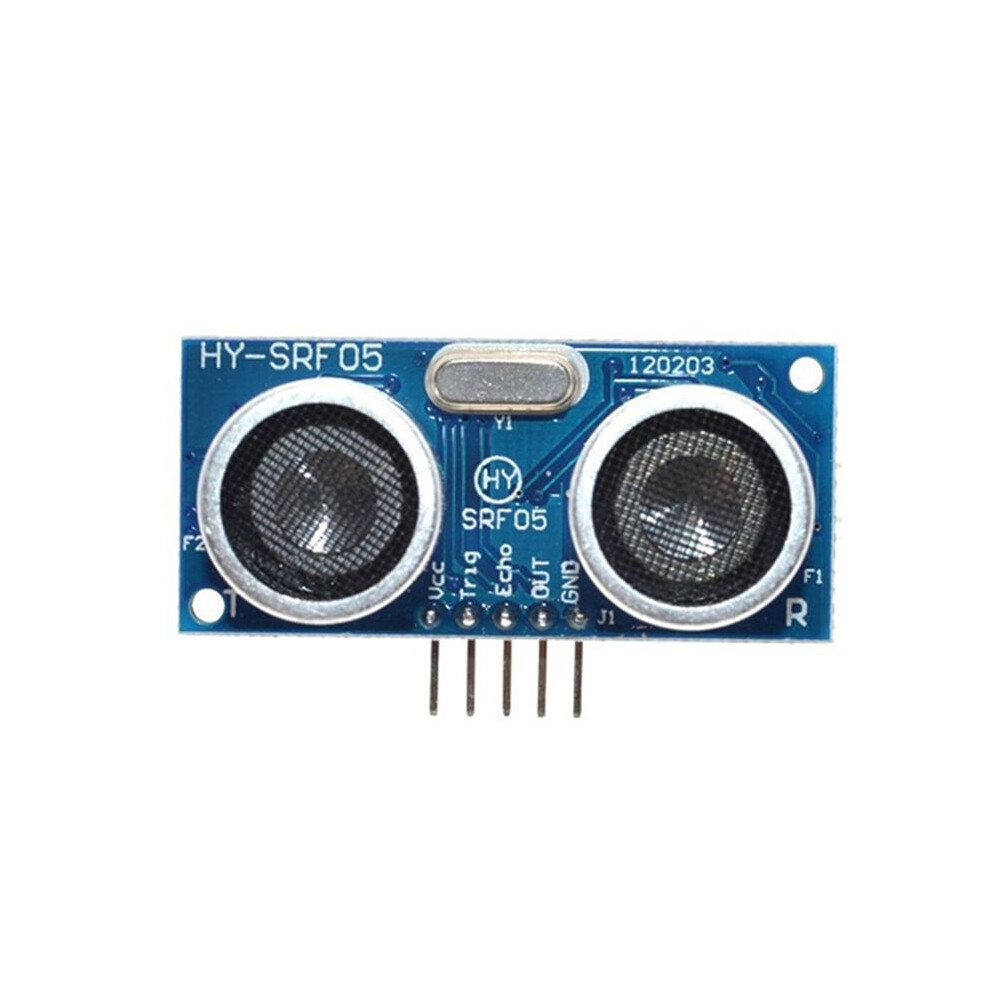

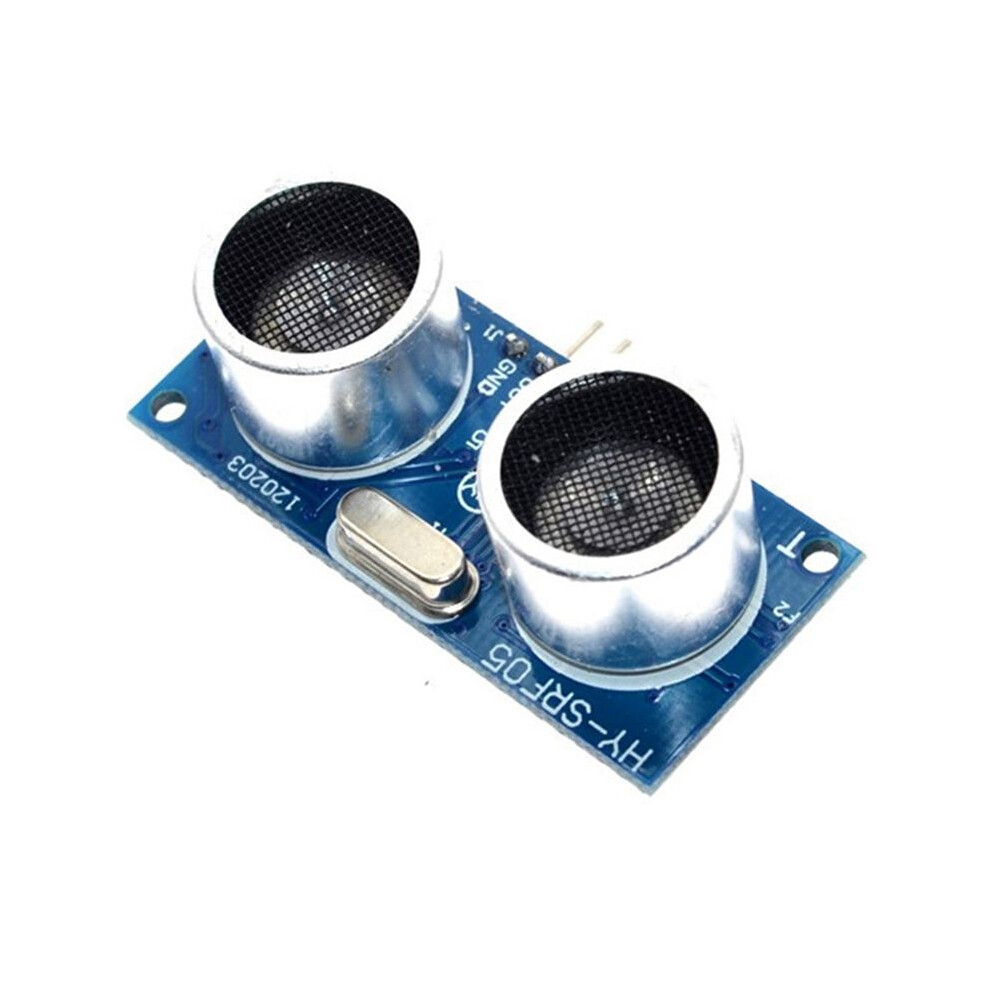

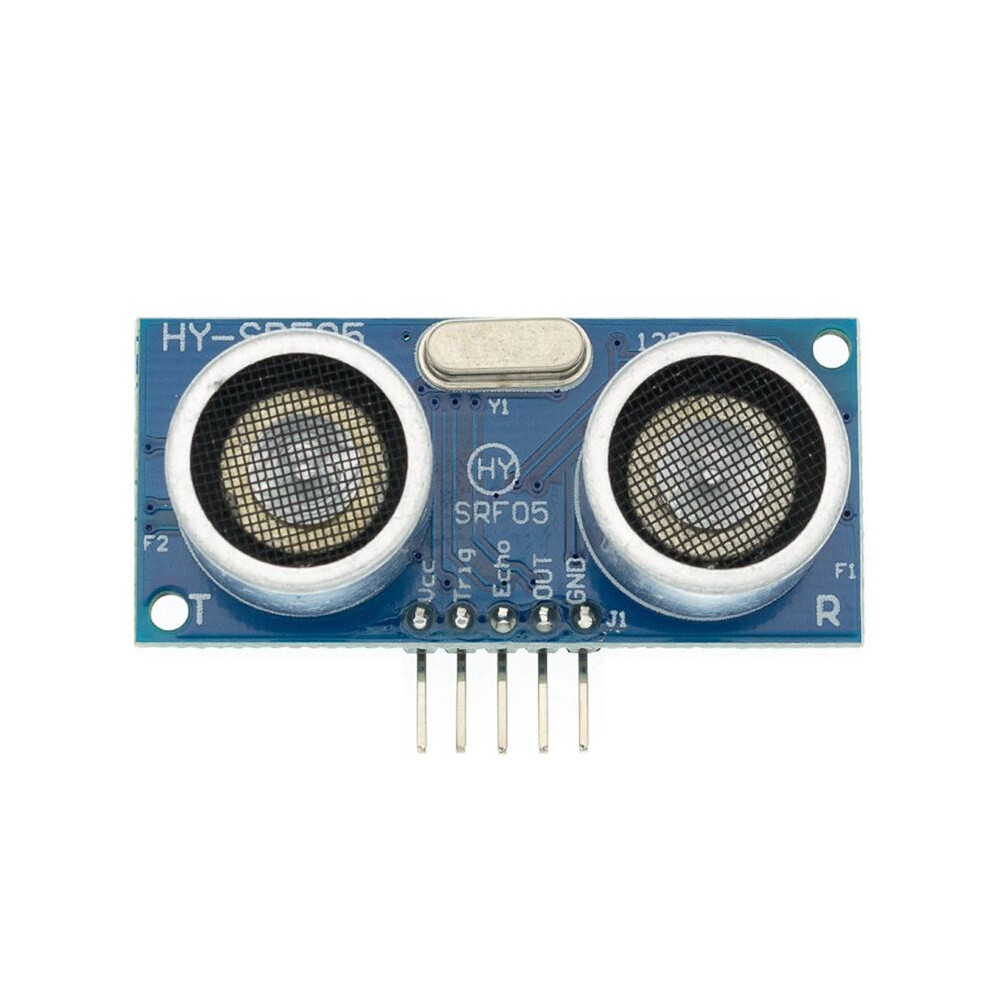

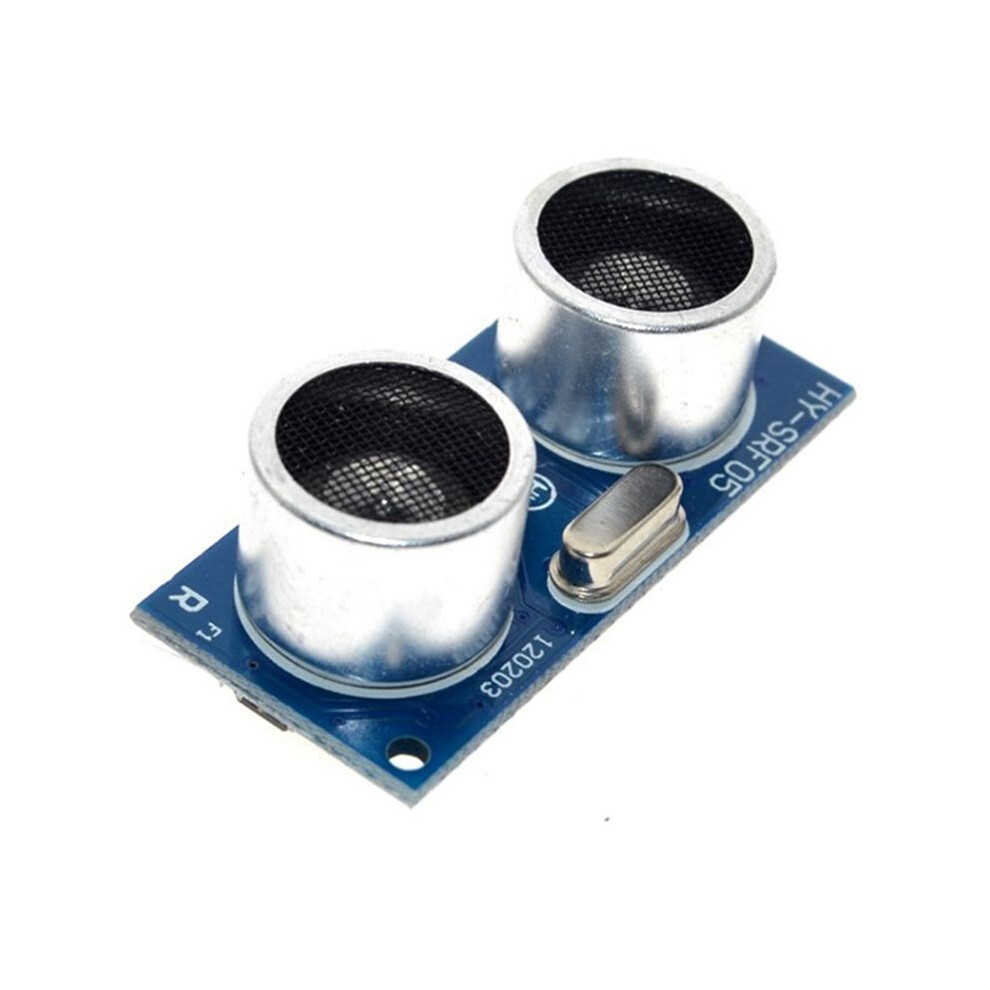

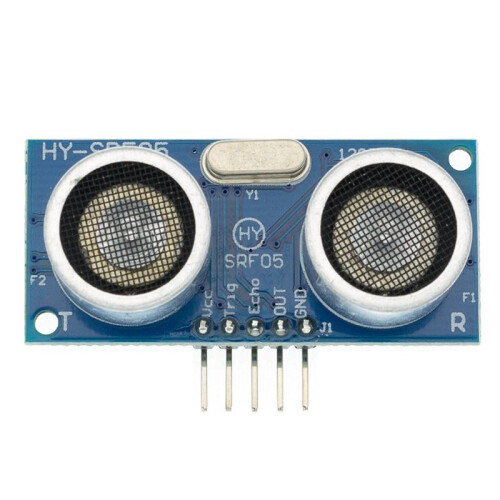

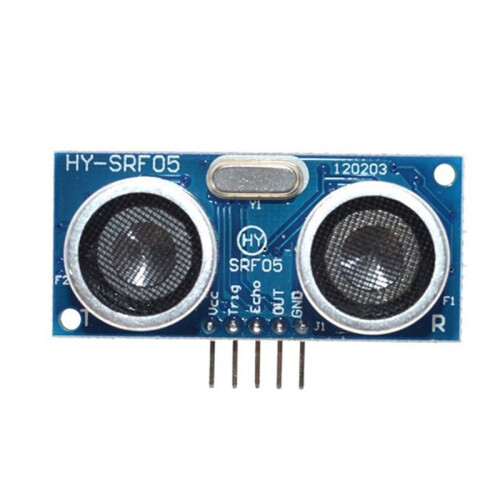

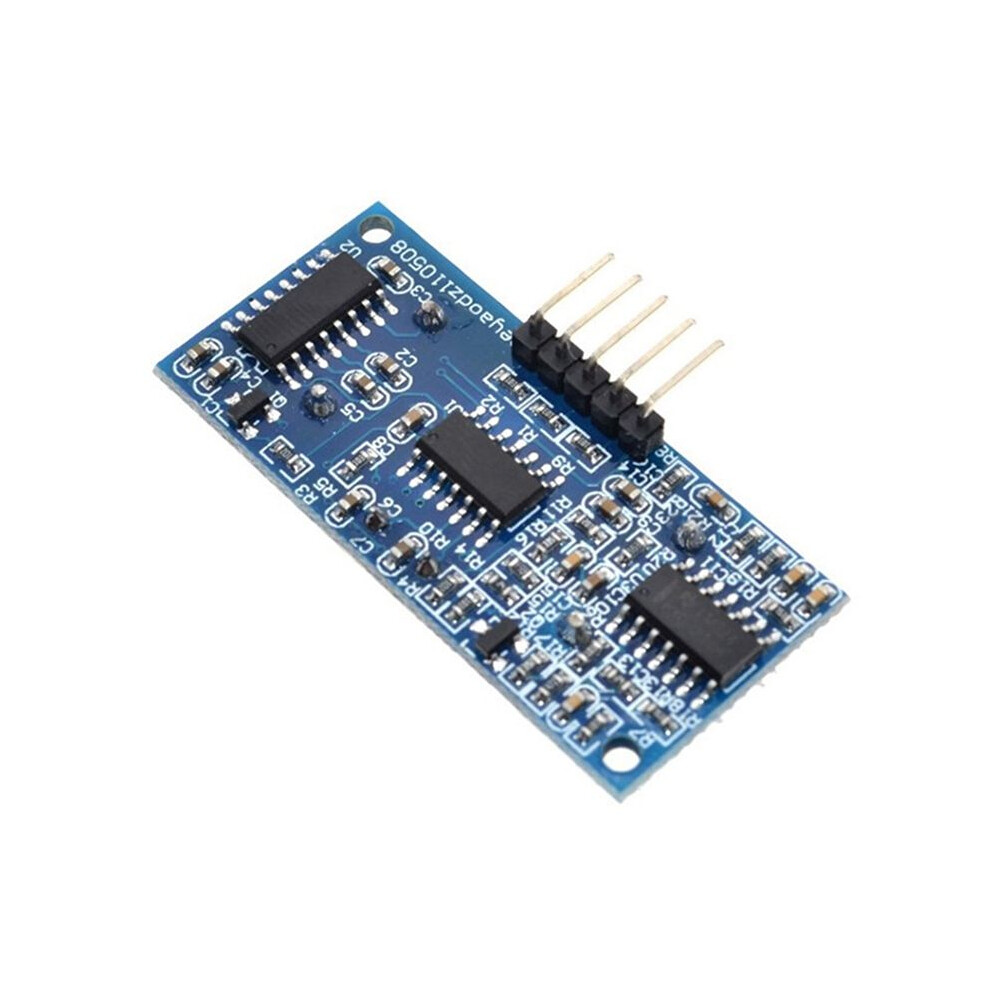

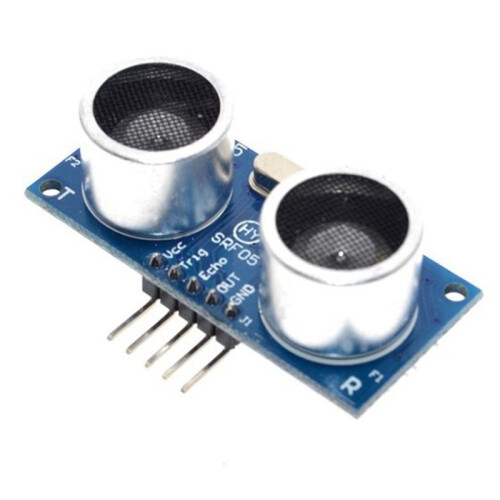

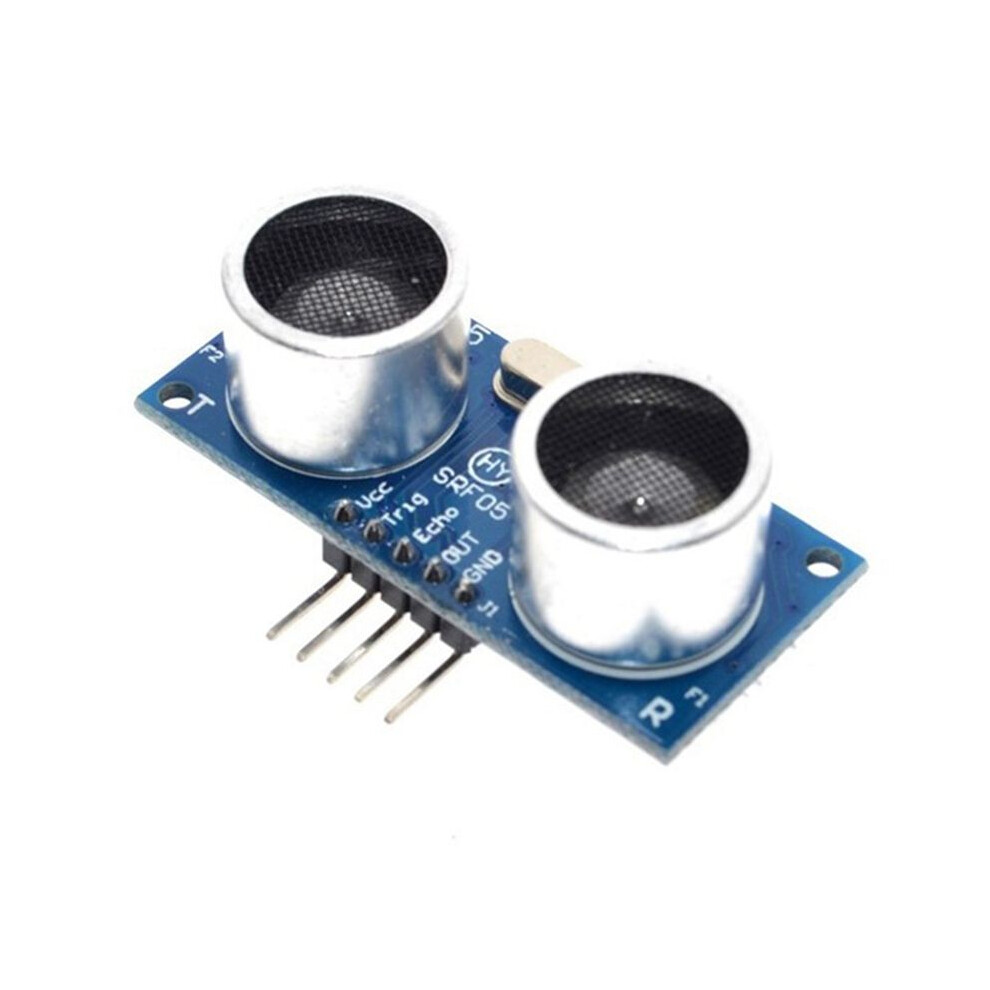

1 Stuks Module HY-SRF05 SRF05 5-Pins Afstandsmeter Transducersensor

1 Stuks Module HY-SRF05 SRF05 5-Pins Afstandsmeter Transducersensor Beschrijving

Beschrijving/Kenmerken: Stabiele prestaties en nauwkeurige afstandsmeting
Hoge precisiemodule, dode hoek (2 cm) ultra dichtbij
Bedradingsmethoden, VCC, trig (besturingszijde), echo (ontvangerzijde), GND
Gebruik: als een controlepoort een hoog niveau van 10US of meer verzendt, kunt u wachten op de uitvoer op hoog niveau bij de ontvangende poort. Zodra er een uitgang is, kunt u de timer starten. Wanneer deze poort laag wordt, kunt u de waarde van de timer aflezen. Dit is het tijdstip voor deze afstandsmeting en vervolgens kan de afstand worden berekend. Deze continue cyclusmeting kan de waarde van uw mobiele meting bereiken

Modulewerkprincipe:
(1) Door IO geactiveerd bereik te gebruiken om een signaal op hoog niveau van minimaal 10us te leveren;
(2) De module verzendt automatisch 8 vierkante golven van 40 kHz en detecteert of er een signaalterugkeer is;
(3) Er is een signaalretour en er wordt een hoog niveau uitgevoerd via IO. De duur van het hoge niveau is de tijd vanaf de emissie tot de terugkeer van de . Testafstand=(tijd hoog niveau x geluidssnelheid (340 m/s))/2;
Specificaties:
Type: A-HY-SRF05 SRF05 5Pin
Bedrijfsspanning: DC5V
Ruststroom: minder dan 2mA
Niveau-uitgang: hoog 5V
Niveau-uitgang: onderaan 0V
Detectiehoek: niet meer dan 15 graden
Detectieafstand: 2 cm - 450 cm
Hoge precisie: tot 0,3 cm
Door verschillende batches kunnen er verschillen optreden in het uiterlijk van het product en de gedrukte tekst, wat geen invloed heeft op het gebruik.
Materiaal: printplaat
kleur: zoals afgebeeld

Inhoud pakket:
1 x module
