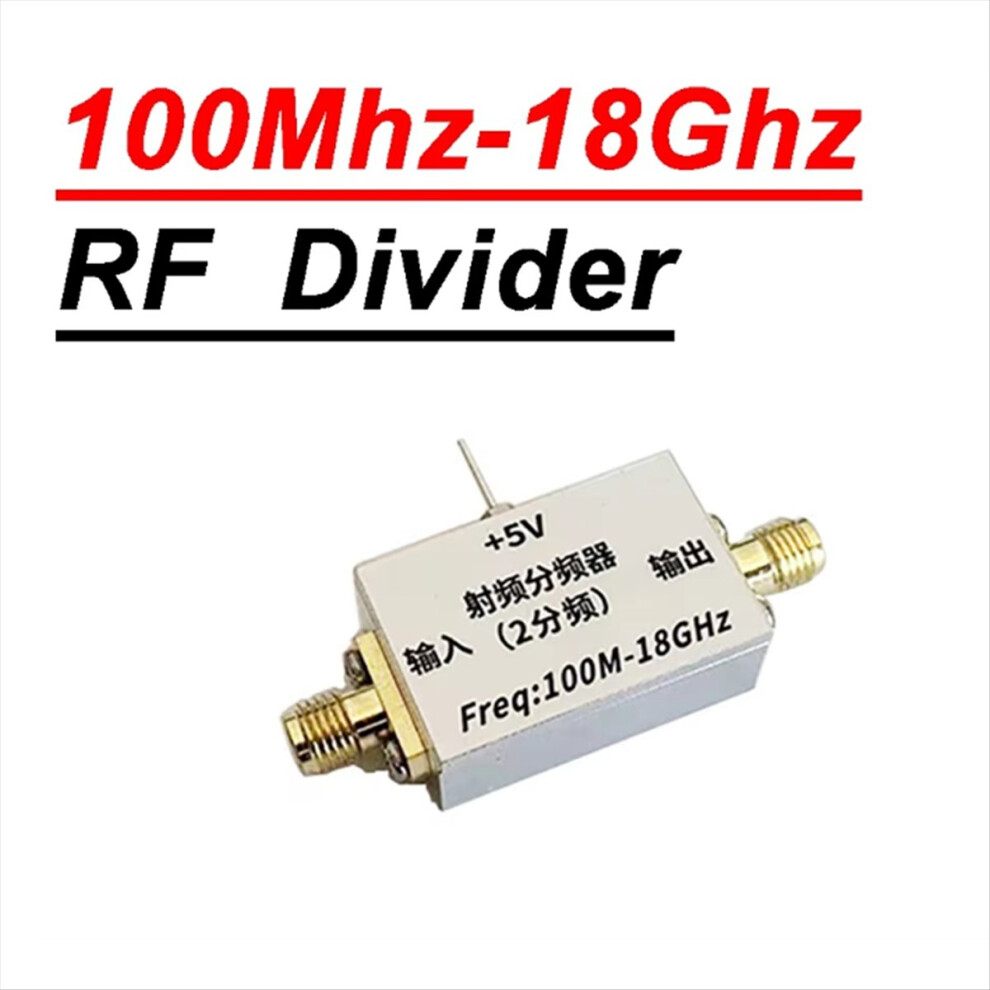

100Mhz-18GHz Prescaler Divider Frequentie 2 Divider

100Mhz-18GHz Prescaler Divider Frequentie 2 Divider Beschrijving

1. Moduleoverzicht
Deze module realiseert breedband 2-weg frequentieverdeling, met een bereik van 100 MHz-18 GHz, en kan het ingangssignaal in dit bereik door 2 delen. In het frequentiemeetsysteem kan deze module worden gebruikt om hoogfrequente signalen om te zetten in laagfrequente signalen, wat handig is voor verdere verwerking.
Tegelijkertijd kan het worden gebruikt bij andere signaalfrequentieverdelingssituaties (punt-tot-puntcommunicatie), waarbij hoogfrequente signalen moeten worden omgezet in laagfrequente signalen. De module is verpakt in een CNC-structuur en biedt uitstekende elektromagnetische afschermingsprestaties. Typische toepassingen: frequentiemeting (frequentiemeter)
Punt-tot-puntcommunicatie
Optisch vezelcommunicatiesysteem

Andere frequentieverdelingssystemen
Technische indicatoren:
Modulemodel: QM-FD011802S
Modulevoeding: +5V enkele voeding
Werkstroom: 80mA
Voedingsinterface: doorlopende condensator
Ingangsfrequentiebereik: 100MHz-18GHz
Frequentieverdelingscoëfficiënt: 2
Vereisten ingangsniveau:
100M-14GHz: -20dBm tot +8dBm
14-16GHz: -20 tot +5dBm
16-18GHz: -15 tot 0dBm
SSB-faseruis (100 kHz offset): -150dBc/Hz
Maximaal ingangsvermogen: +13 dBm

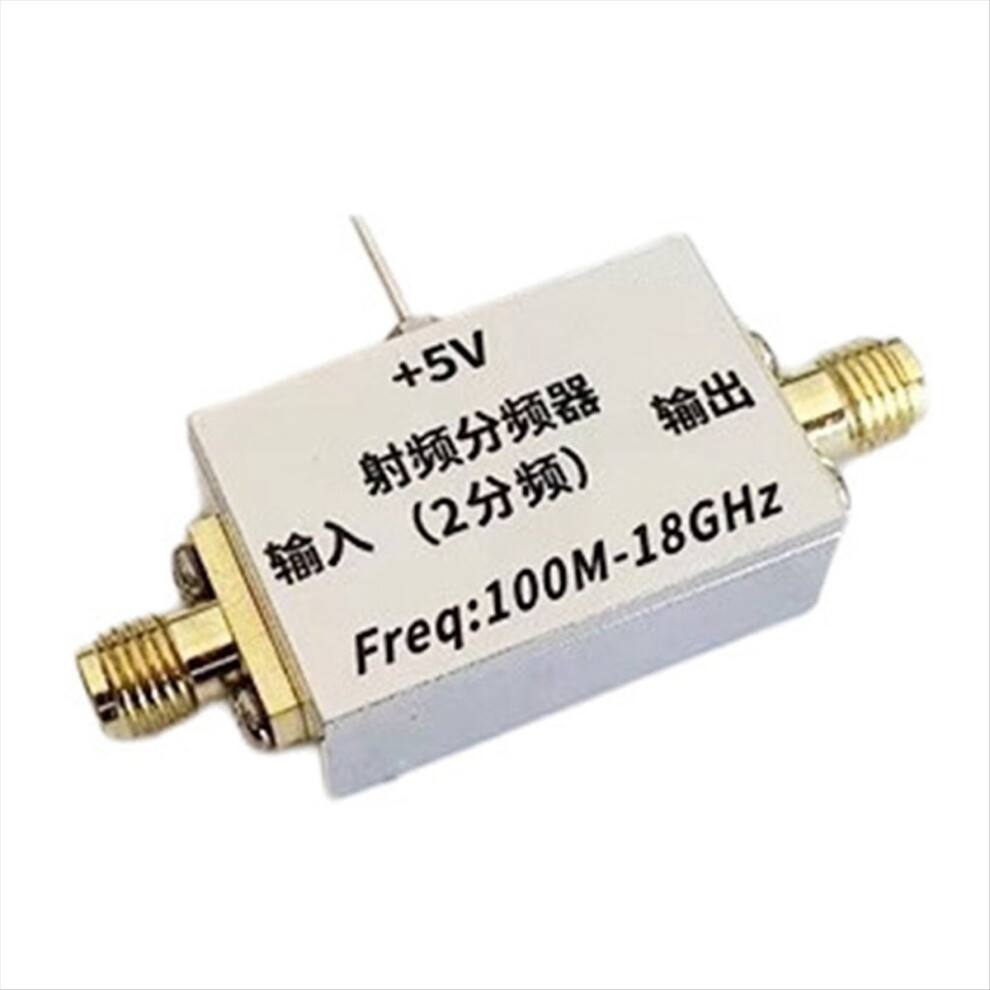

Ingangs- en uitgangsinterface: SMA (externe schroef en intern gat)
Ingangs- en uitgangsimpedantie: 50 ohm
Modulegrootte: 29 x 19 x 11 mm
Kleur: zilver
Materiaal: metaal

Inhoud van de verpakking:
1 x verdeler

Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijkheid. De toegestane meetfout is +/- 1-3 cm.
