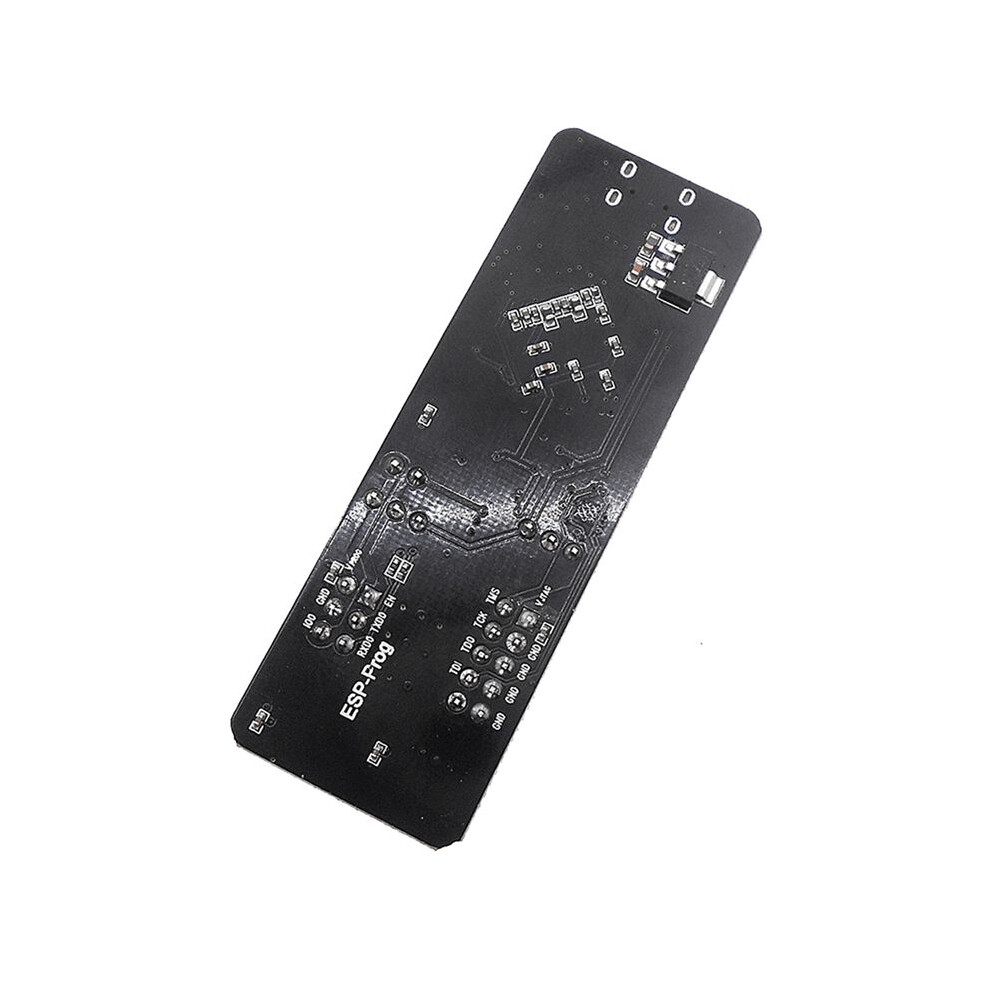

2X ESP Prog JTAG Debugger JTAG Debug Programma Downloader Compatibel voor ESP32 Ondersteunende Kabel

2X ESP Prog JTAG Debugger JTAG Debug Programma Downloader Compatibel voor ESP32 Ondersteunende Kabel Beschrijving

1. ESP-Prog is een ontwikkelings- en debuggingtool met automatische downloadfirmware, seriële communicatie, JTAG online debugging en andere functies. De automatische downloadfirmware en seriële communicatiefuncties zijn beschikbaar voor de ESP8266- en ESP32-platforms, en de JTAG in-circuit debugging-functie is beschikbaar voor het ESP32-platform.
2. ESP-Prog is eenvoudig te gebruiken en kan met slechts één USB-kabel op een computer worden aangesloten. De computer kan de downloadfunctie herkennen en de twee poorten die overeenkomen met de JTAG-functie.
3. ESP-Prog kan met de kabel op het gebruikersbord worden aangesloten. De connector is verkrijgbaar in pakketten van 2,54 mm en 1,27 mm met een waterdicht ontwerp. Het gebruikersbord is nodig om de Program (6-pins) en JTAG (10-pins) connectoren in de overeenkomstige volgorde te plaatsen.
4. Aangezien de voedingsspanning van verschillende gebruikersborden kan verschillen, kunnen de twee interfaces van ESP-Prog 5V of 3,3V voeding selecteren via Pin Header, die een sterke stroomcompatibiliteit heeft.

Stappen voor gebruik:
1. Sluit het ESP-Prog-foutopsporingsbord en de USB-poort op de computer aan via een USB-kabel.
2. Installeer de FT2232HL-chipdriver aan de computerzijde. De computer herkent twee poorten, wat aangeeft dat het stuurprogramma met succes is geïnstalleerd.
3. Gebruik de Pin-header om de uitgangsspanning van de voeding te selecteren op de Program/JTAG-interface.
4. Verbind het debug-bord en het ESP-productbord met de grijze kabel.
5. Automatische download en JTAG-foutopsporing van het ESP32-productbord kan worden bereikt met behulp van officiële softwaretools of scripts.
Afmeting: 73,4 mm x 25,1 mm
Interface: Programma; JTAG
Modelnummer: ESP-Prog
kleur: Zwart
Materiaal:ABS

Inhoud pakket:
2 x programma-downloader
4 x
