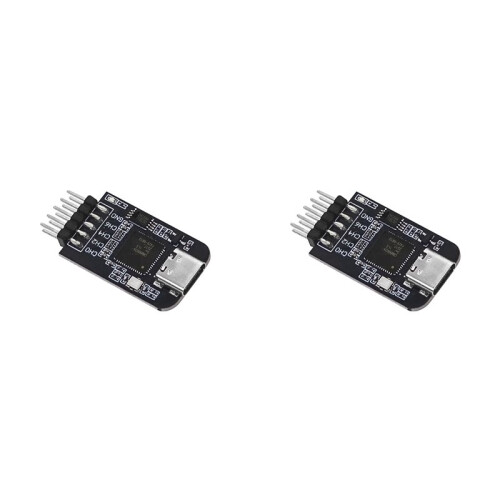

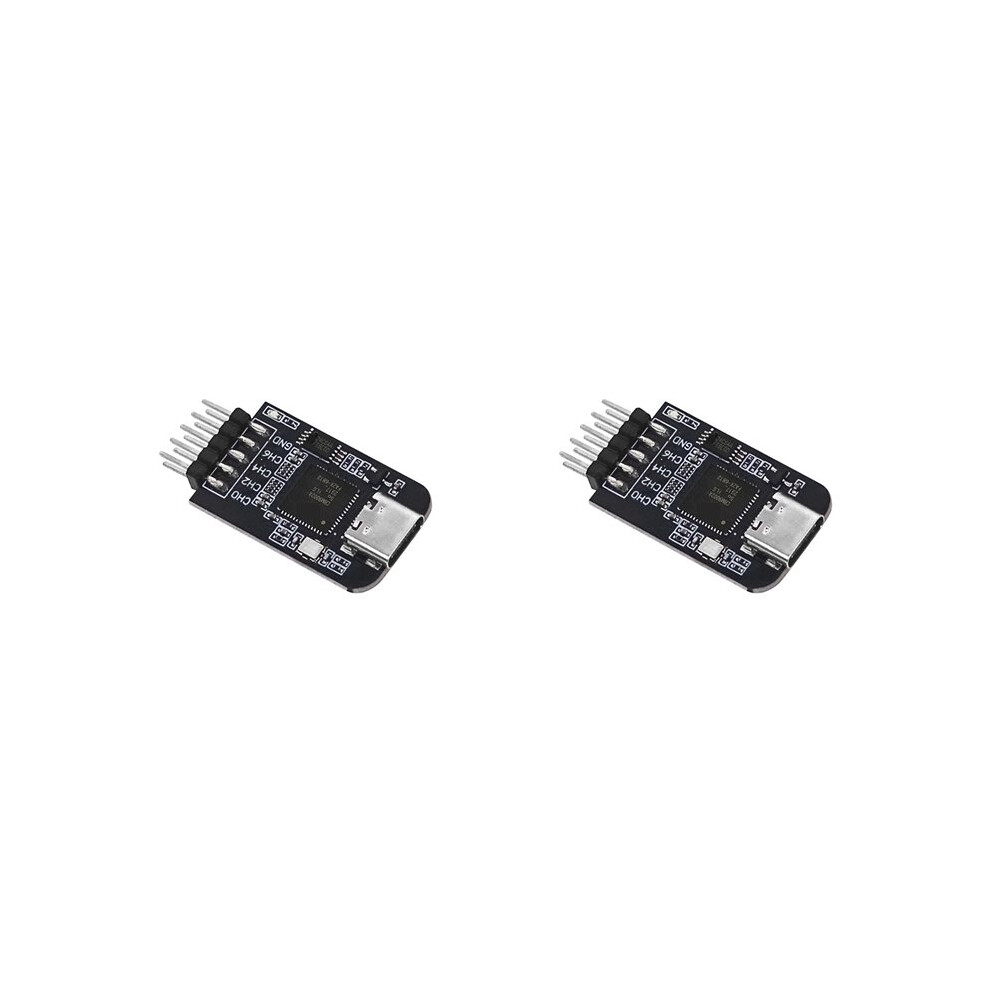

2X NanoDLA Logic Analyzer TYPE-C SCM ARM FPGA Debugging Protocol Analyzer 24 MHz SampleRate 8CH Open Source

2X NanoDLA Logic Analyzer TYPE-C SCM ARM FPGA Debugging Protocol Analyzer 24 MHz SampleRate 8CH Open Source Beschrijving

Deze module is een open source logic analyzer met hardware, software en hostcomputer. Het heeft een delicate en compacte uitstraling, uitgebreide functies, lage prijs en kan een bemonsteringsfrequentie tot 24 MHz ondersteunen. Het ondersteunt ook meer dan 100 soorten protocolanalyse.
Het kan beter voldoen aan de dagelijkse ontwikkelings- en debugbehoeften van elektronische ingenieurs en kan de ontwikkelingsefficiëntie aanzienlijk verbeteren in scenario's zoals probleemlokalisatie, complexe systemen met meerdere componenten, timinganalyse en prestatieanalyse.
De hardware is open source, er worden hardwareschema's meegeleverd en elektronicaliefhebbers zijn van harte welkom om hun eigen hardware te maken.
Software is open source, de broncode van de firmware wordt verstrekt en de firmware kan door uzelf worden gecompileerd
De hostcomputer is open source. De logic analyzers die momenteel op de markt zijn, gebruiken over het algemeen gekraakte hostcomputersoftware, wat enkele juridische risico's met zich meebrengt. NanoDLA vertrouwt op de sigrok open source community en gebruikt de open source pulseview hostcomputer. Het is feature-rijk en ondersteunt meer dan 100 protocolanalyses. Het is gratis en open source, eenvoudig te gebruiken en krachtiger

Ondersteunt een maximale bemonsteringssnelheid van 24 MHz en er kunnen 8 kanalen tegelijkertijd worden bemonsterd, wat kan voldoen aan de behoeften van dagelijks ontwikkelingswerk
Ingangsspanning verbruik [-0,5 V, 5,25 V], waarbij het lage niveau [-0,5 V, 0,8 V] is en het hoge niveau [2 V, 5,25 V]
Ondersteunt gebruik op Windows/Linux//Android-platforms
Software-installatie en -gebruik
Voordat u nanoDLA normaal gebruikt, moet u de driver handmatig installeren zodat PulseView deze herkent. Installeer eerst PulseView en gebruik vervolgens de Zadig-tool die bij PulseView wordt gele
