2X USB-interface 16 kanalen 12-bits bit AD-sampling Data-acquisitie STM32 Uart-communicatie ADC multifunctionele module

2X USB-interface 16 kanalen 12-bits bit AD-sampling Data-acquisitie STM32 Uart-communicatie ADC multifunctionele module Beschrijving

12-bits AD-sampling, verzamelen voor de STM32UART-communicatie-ADC-module
STM32 UART-communicatie-ADC-module
Tot 16 12-bits advertentieverwervingskanalen (resolutie 4096)

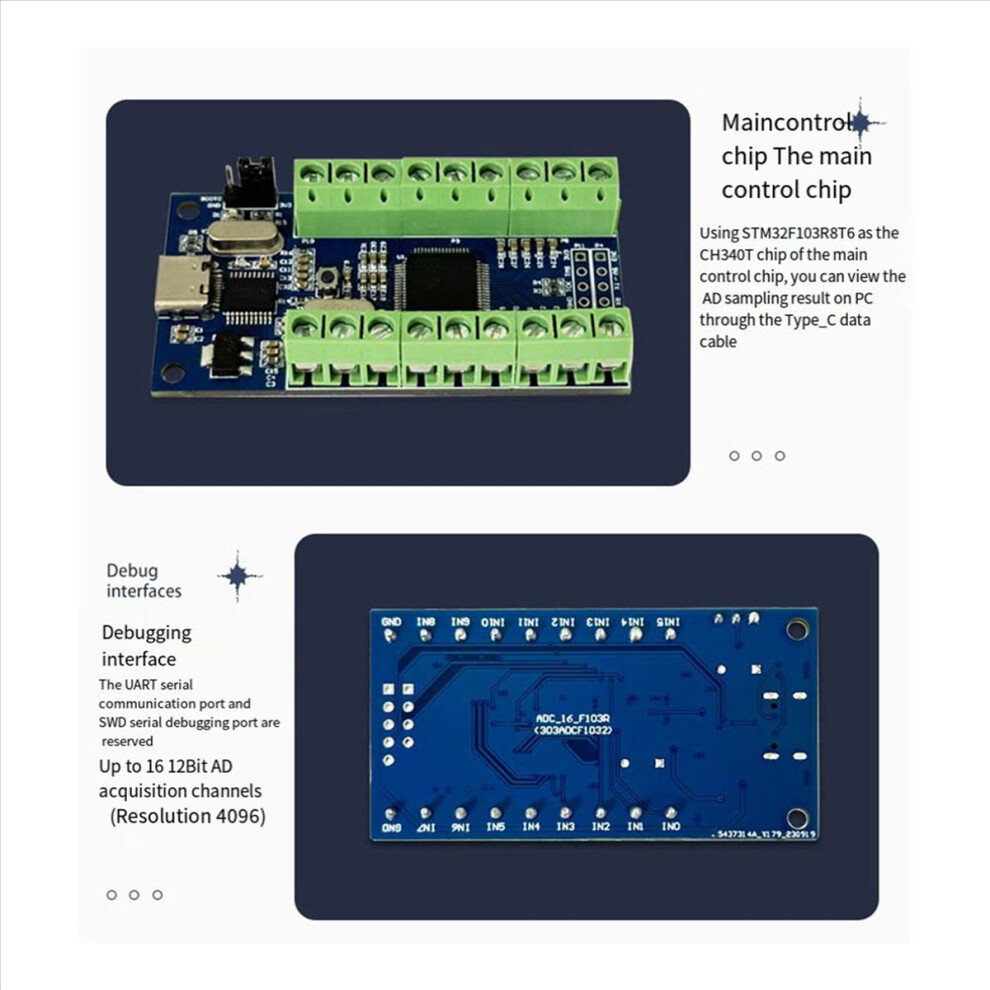

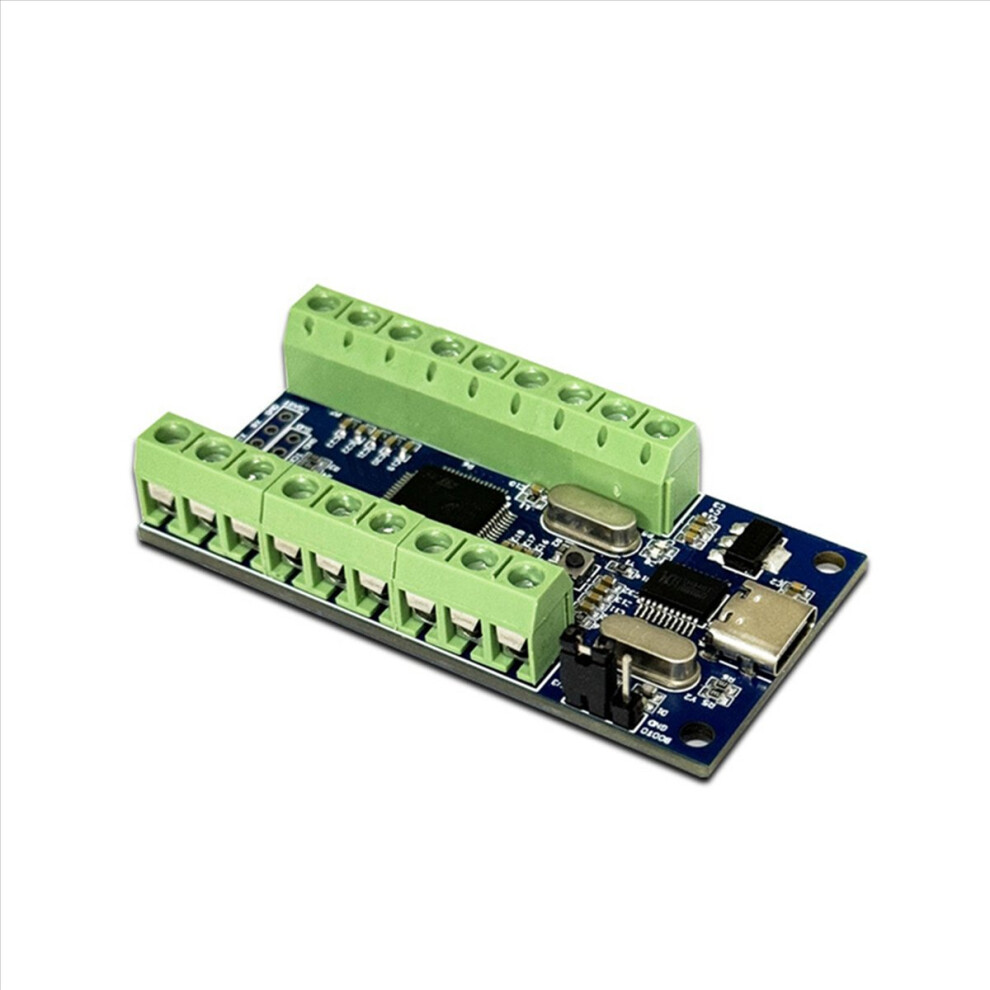

Gebruik voor STM32F103R8T6 als de belangrijkste besturingschip en de ingebouwde CH340T-chip. U kunt de resultaten van de advertentiebemonstering op de pc bekijken via de Type_C-datalijn.
Reserve Uart seriële communicatie-interface en SWD seriële debuginterface, tot 16 12-bits advertentieverwervingskanalen (resolutie 4096)

Productnaam: Stm32 16-kanaals advertentiebemonsteringsmodule
Productinterface: Type C-interfacevoeding
Gebruiksaanwijzing:

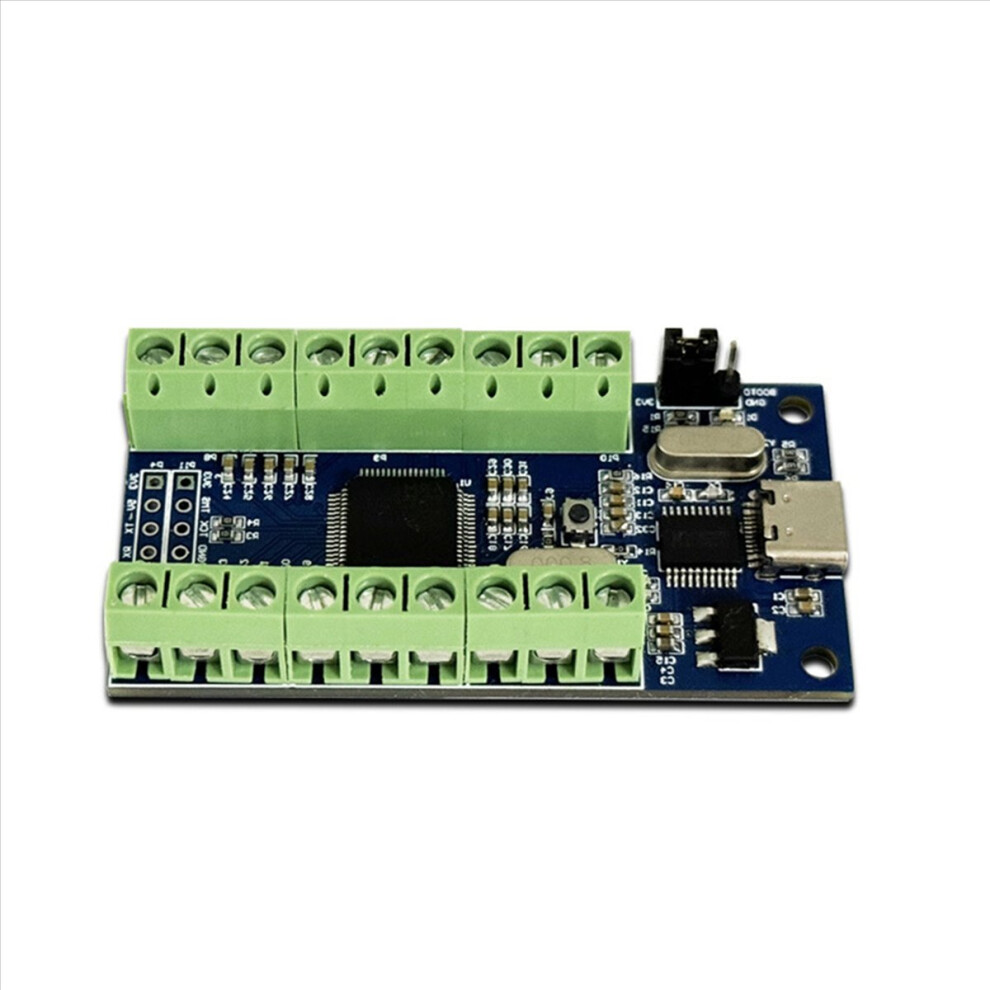

Interfacebeschrijving:

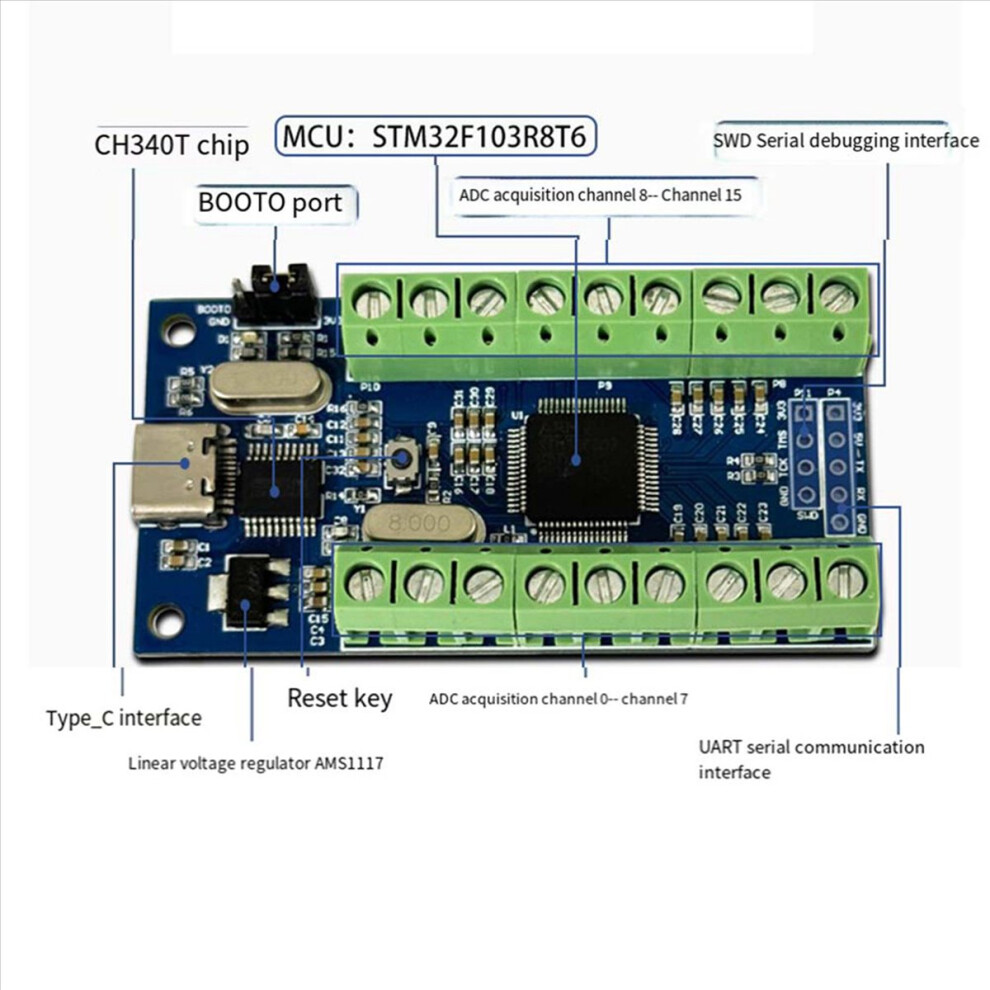

Ino-In15: 16 advertentiebemonsteringsspanningsingangen;
Gnd: Negatieve pool/bemonsteringsspanning van de voeding, gemeenschappelijke aarde-interface;
Tx, Rx: Uart-communicatie-interface
, Tms: SWD-debuginterface
3v3/5v: Gereserveerde 3,3v/5v-voedingsingang
Gebruik op de pc:
Installeer de driver Sluit de module aan op de computer via de USB-naar-seriële poort-chip CH340. Verbind de Ino-In15 met de positieve pool van de bemonsteringsspanning en de massa met de negatieve pool van de bemonsteringsspanning (dat wil zeggen, gemeenschappelijke aarding). Open de seriële poort-debugassistent en selecteer de juiste COM-poort en baudrate (115200). U kunt de resultaten van de ad-sampling bekijken. De bemonsteringsresultaten worden elke 500 ms vernieuwd. Deze tijd kan worden aangepast op basis van de code.
Bemonster hier de 3,3V-spanning die bij de module hoort. De stappen zijn als volgt: bereid een lijn voor, verbind één uiteinde met de 3,3V-pin die bij de module hoort en het andere uiteinde met de Ino-In15-pin. De via de seriële poort verzonden gegevens kunnen worden gevonden, de bemonsteringsresultaten kunnen veranderen.
Opmerking: Verschillende batches kunnen verschillen in productuiterlijk, kleur en afgedrukte tekens hebben, die geen invloed hebben op het gebruik.
Materiaal: FR-4
Kleur: zoals afgebeeld.

Inhoud van de verpakking:

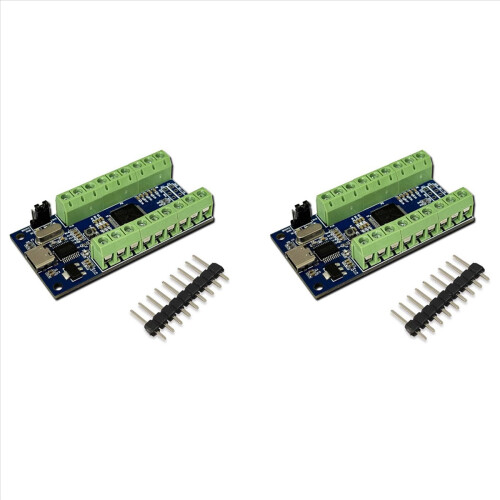

2 x bemonsteringsmodule
2 x enkele rij pinnen (9-pins)

Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende weergaven kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijkheid. De toegestane meetfout is +/- 1-3 cm.
