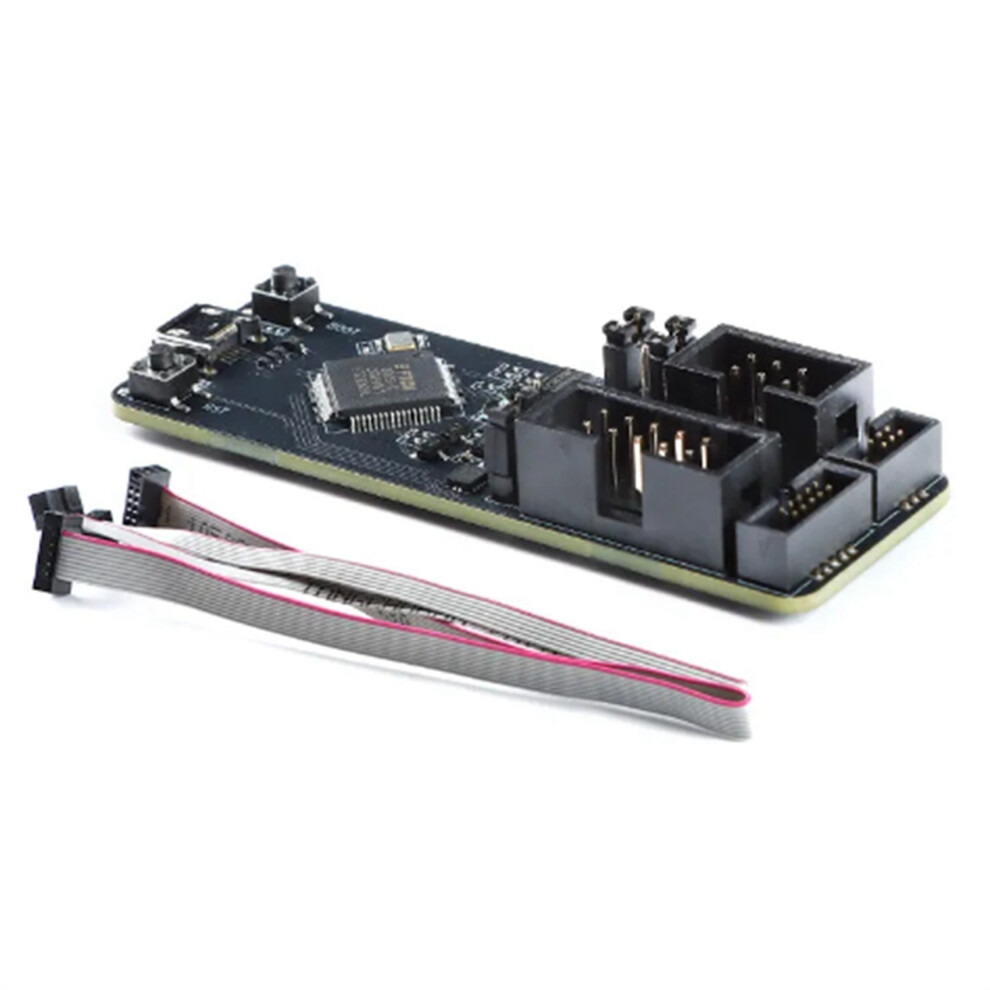

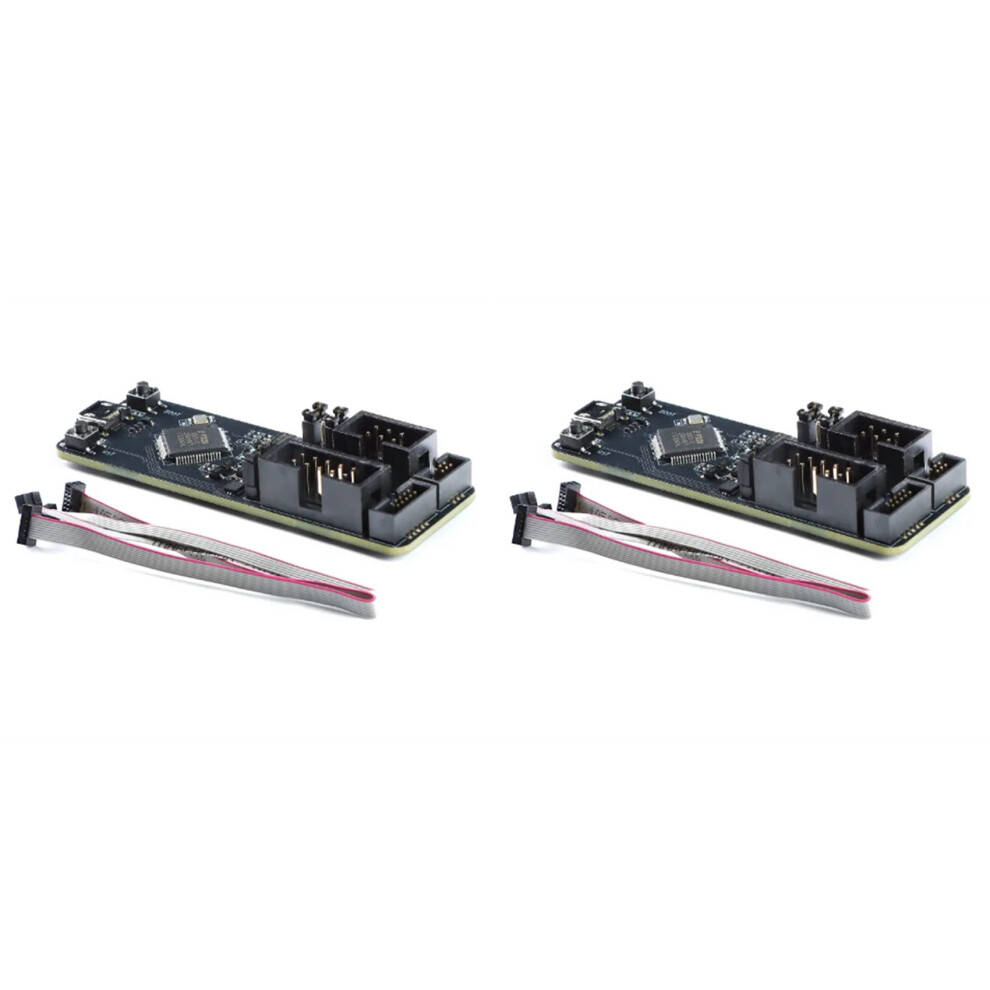

2X voor ESP32 ESP-Prog Development Board JTAG Debug Program Downloader Module Debugging Tool voor ESP8266 ESP32

2X voor ESP32 ESP-Prog Development Board JTAG Debug Program Downloader Module Debugging Tool voor ESP8266 ESP32 Beschrijving

Functie:
1. ESP-Prog is een ontwikkelings- en foutopsporingstool met automatische download van firmware, seriële communicatie, JTAG online foutopsporing en andere functies. De automatische downloadfirmware en seriële communicatiefuncties zijn beschikbaar voor de ESP8266- en ESP32-platforms, en de JTAG in-circuit debugging-functie is beschikbaar voor het ESP32-platform.
2. ESP-Prog is eenvoudig te gebruiken en kan met slechts één USB-kabel op een computer worden aangesloten. De computer herkent de downloadfunctie en de twee poorten die overeenkomen met de JTAG-functie.
3. ESP-Prog kan via de kabel op het gebruikersbord worden aangesloten. De connector is verkrijgbaar in pakketten met een steek van 2,54 mm en 1,27 mm met een waterdicht ontwerp. Het gebruikersbord is vereist om de Program (6-Pin) en JTAG (10-Pin) connectoren in de overeenkomstige volgorde te plaatsen.
4. Aangezien de voedingsspanning van verschillende gebruikersborden verschillend kan zijn, kunnen de twee interfaces van ESP-Prog via Pin Header een voeding van 5 V of 3,3 V selecteren, wat een sterke stroomcompatibiliteit heeft.

kleur: Zwart
Materiaal: PC+metaal
Productbeschrijving:
Afmetingen: 73,4 mm x 25,1 mm
Interface: Programma; JTAG
Stappen voor gebruik:
1. Verbind het ESP-Prog-foutopsporingsbord en de USB-poort op de computer via een USB-kabel.

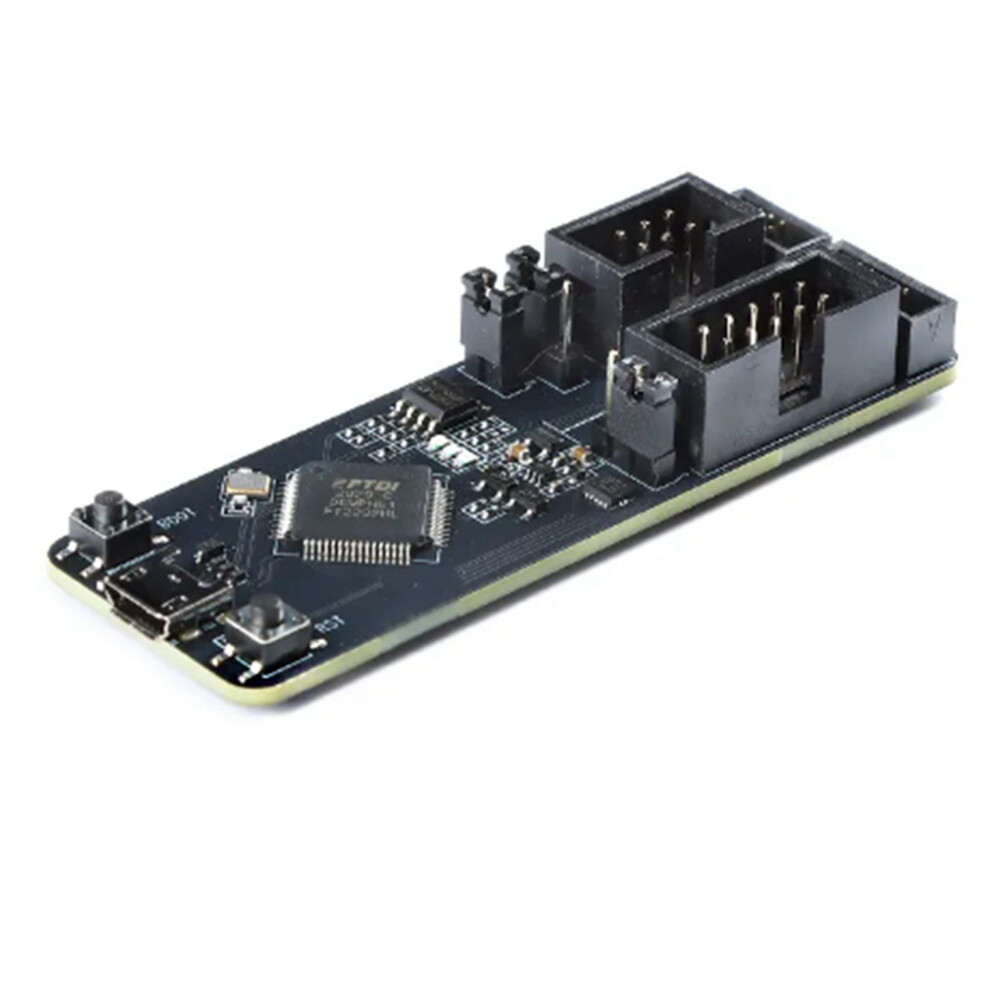

2. Installeer de FT2232HL-chipdriver aan de computerzijde. De computer herkent twee poorten, wat aangeeft dat de driver succesvol is geïnstalleerd.
3. Gebruik de Pin-header om de uitgangsspanning van de voeding op de Program/JTAG-interface te selecteren.
4. Verbind het debugbord en het ESP-productbord met de grijze kabel.
5. Automatisch downloaden en JTAG-foutopsporing van het ESP32-productbord kan worden bereikt met behulp van officiële softwaretools of scripts.
