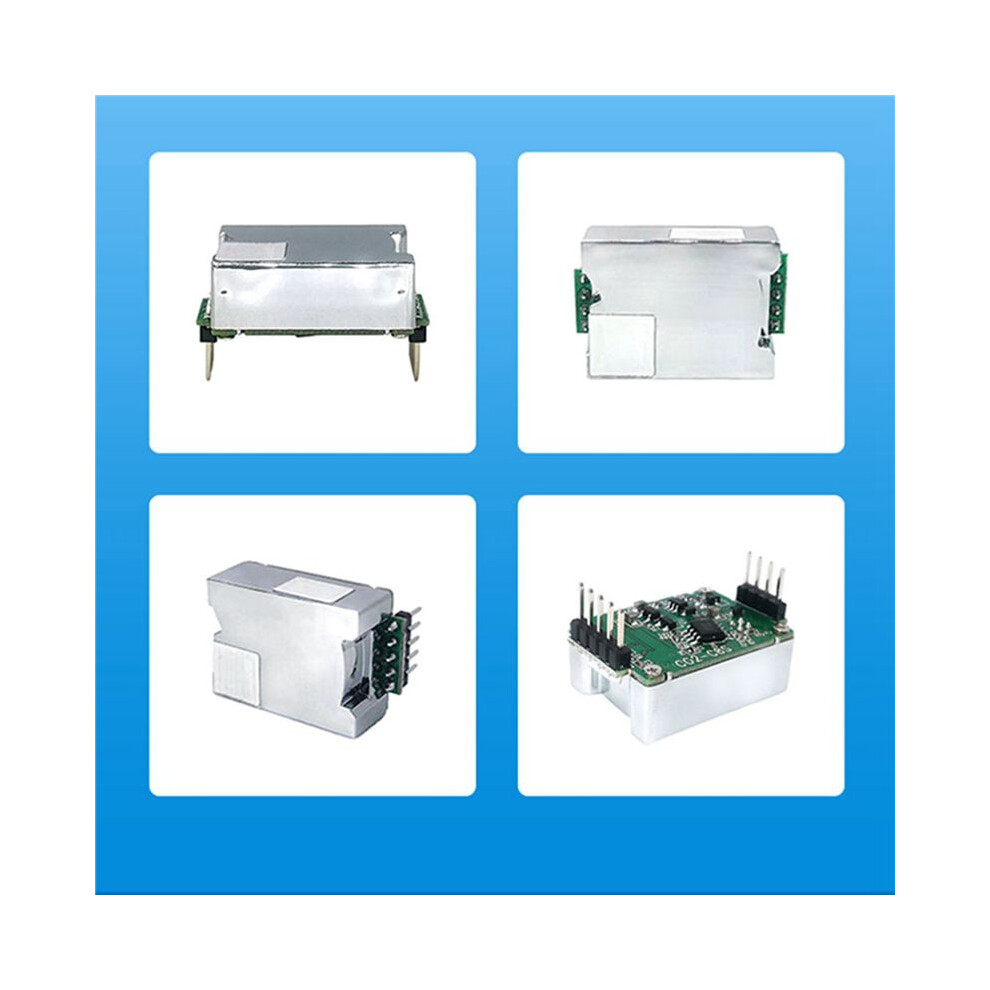

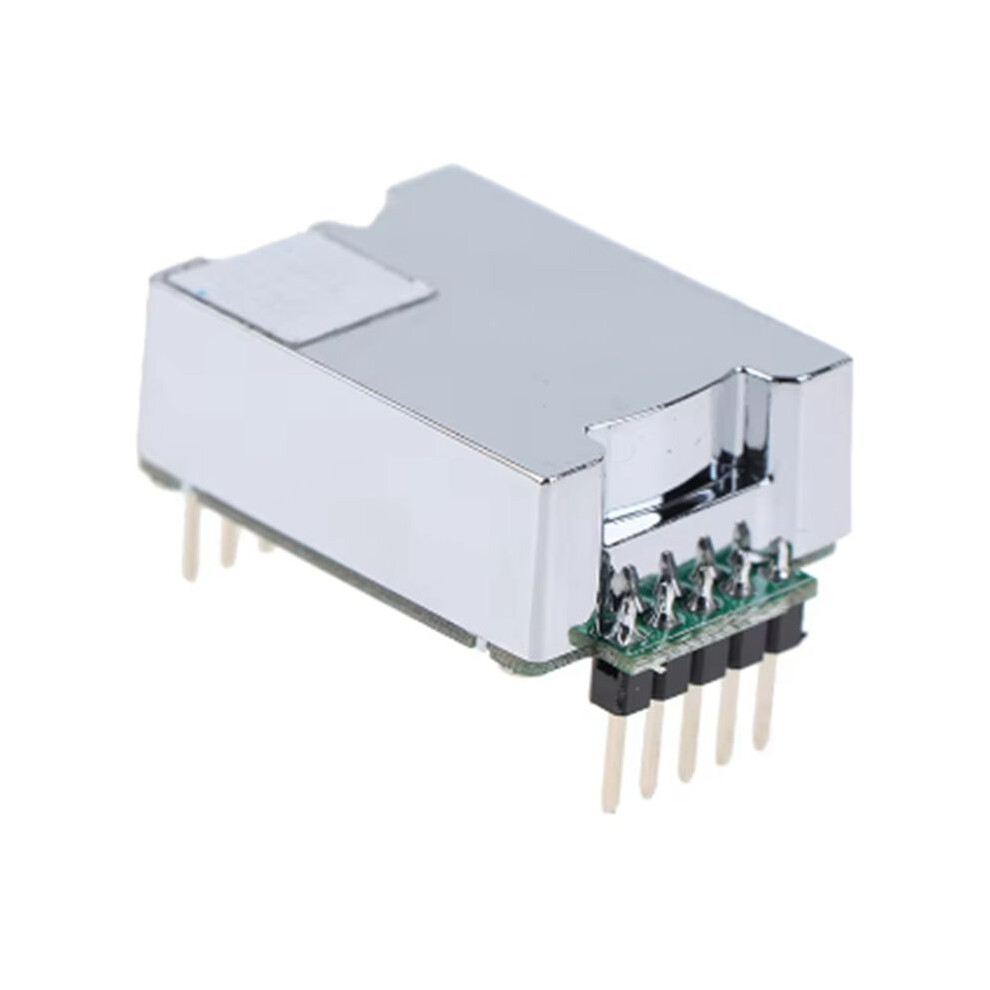

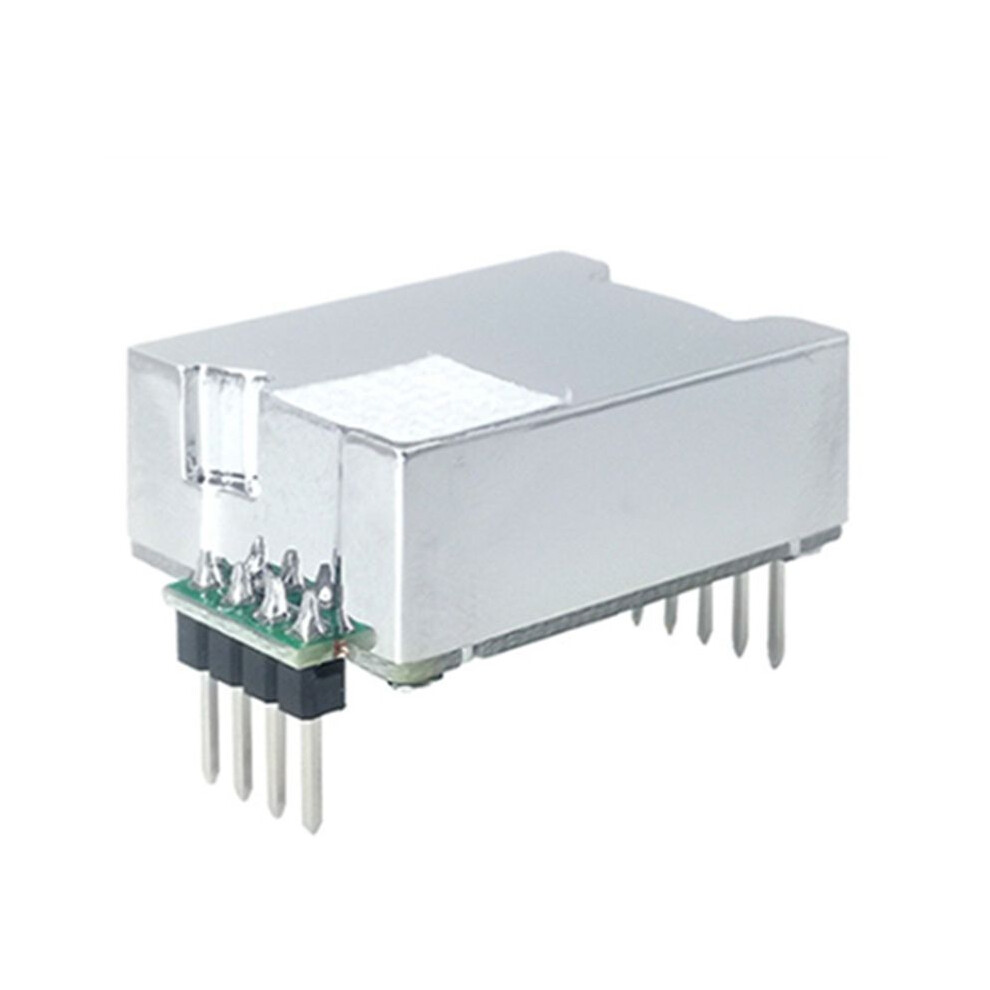

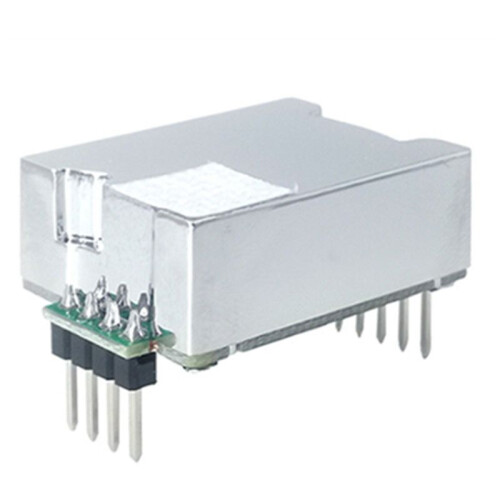

3X MH-Z19 MH-Z19C IR Infrarood CO2 Sensor Module Koolstofdioxide Gas Sensor NDIR Accessoires

3X MH-Z19 MH-Z19C IR Infrarood CO2 Sensor Module Koolstofdioxide Gas Sensor NDIR Accessoires Beschrijving

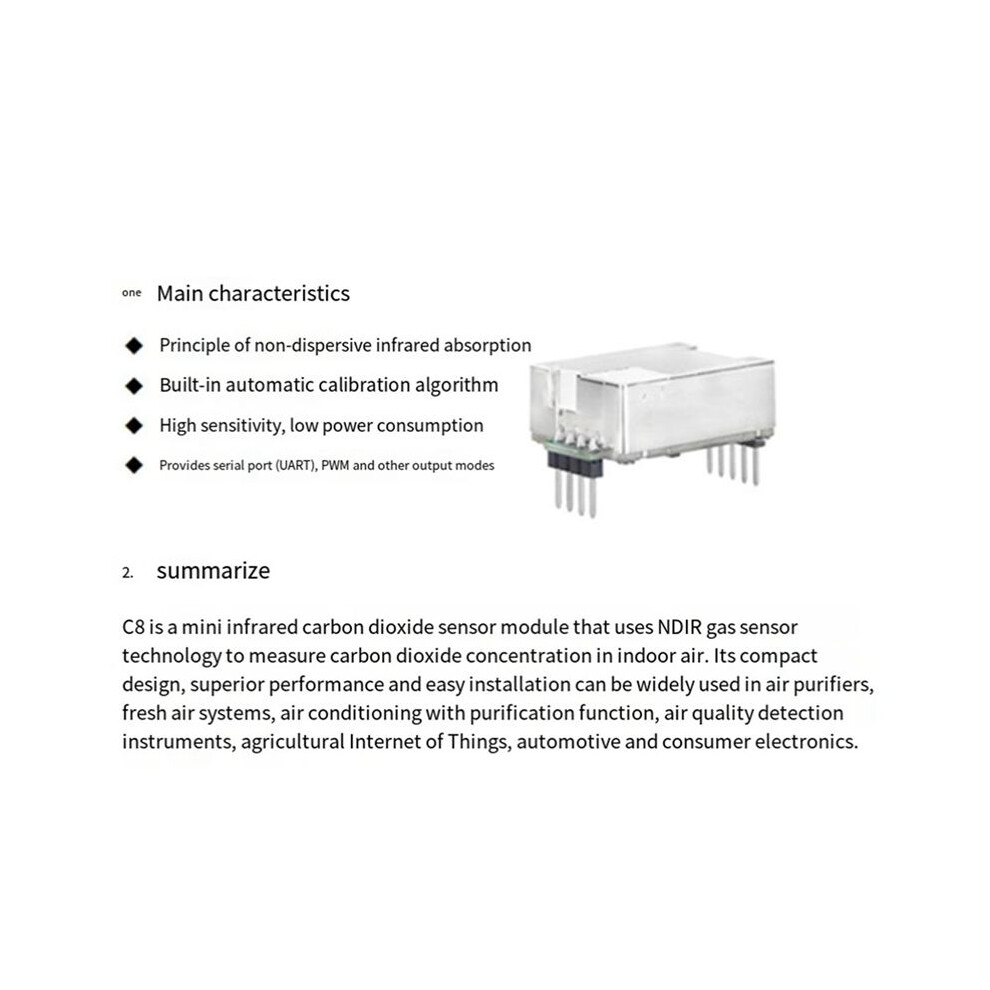

De MH-Z19C kooldioxidegassensor (hierna de sensor genoemd) is een universele, intelligente, kleine sensor die gebruikmaakt van het principe van niet-dispersieve infrarood (NDIR) om de aanwezigheid van CO2 in de lucht te detecteren.
Ingebouwde temperatuurcompensatie: heeft tegelijkertijd seriële uitgang, PWM-uitgang, eenvoudig te gebruiken. De sensor is een hoogwaardige sensor die is gemaakt door de volwassen infraroodabsorptiegasdetectietechnologie nauw te combineren met geavanceerd optisch circuitontwerp en geavanceerd circuitontwerp.
Detectiegas:koolstofdioxide
Voedingsspanning: (5,0 0,1) V
Gemiddelde stroom: Minder dan 40 mA (@5V voeding)

huidig: 125 tot (@5V voeding)
Interfaceniveau: 3,3 V (compatibel met 5 V)
Meetbereik: 400-5000PPM optioneel
Uitgangssignaal: seriële UART (TL-niveau 3,3 V)
Opwarmtijd: 1 min
Reactietijd: T90 Minder dan 120s
Werktemperatuur: -10-50
Pinbeschrijving:
Vin:Vermogen +(in)
GND:voeding-(GND)
PWM:PWM
Hd:HD (nulkalibratie, laag niveau is langer dan 7 seconden effectief)
Rx:UART (RXD) TTL-niveau gegevensinvoer
Tx:UART (TXD) TTL-niveau gegevensuitvoer
Uitvoermethode:

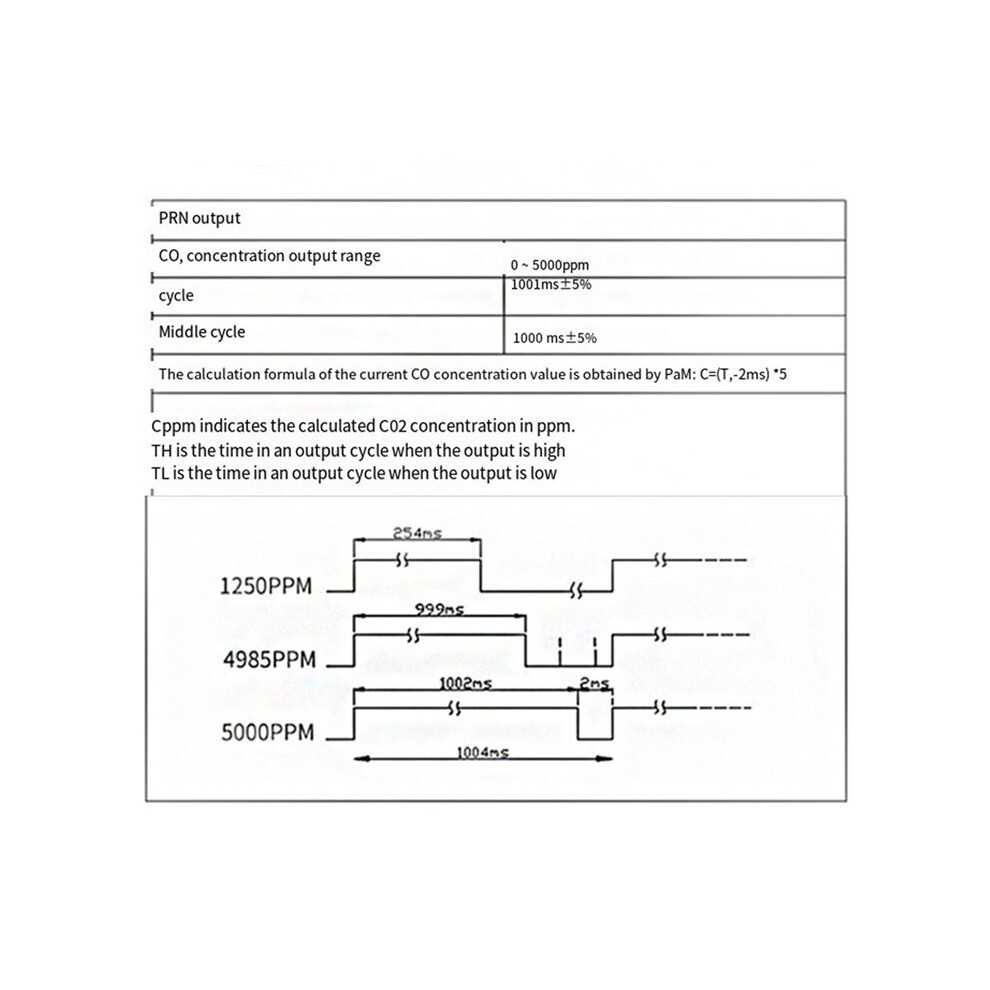

PWM-uitgang
Ga ervan uit dat het meetbereik 400-2000 ppm is
CO2: Concentratie-uitvoerbereik: 400-2000ppm
Periode: 1004 ms 5%
Hoge output aan het begin van de cyclus: 2 ms (theoretische waarde)
Centrale periode: 1000 ms 5%
Laag niveau output aan het einde van de periode: 2ms (theoretische waarde)
Berekeningsformule voor het verkrijgen van de huidige CO2-concentratiewaarde door PWM: Cppm=2000X (TH-2ms)/(TH+TL-4ms)
Cppm: CO2-concentratiewaarde berekend in de eenheid ppm
TH: het moment waarop de output een hoog niveau heeft in één outputcyclus
TL: de tijd dat de output laag is in één outputcyclus
Door de verschillen
