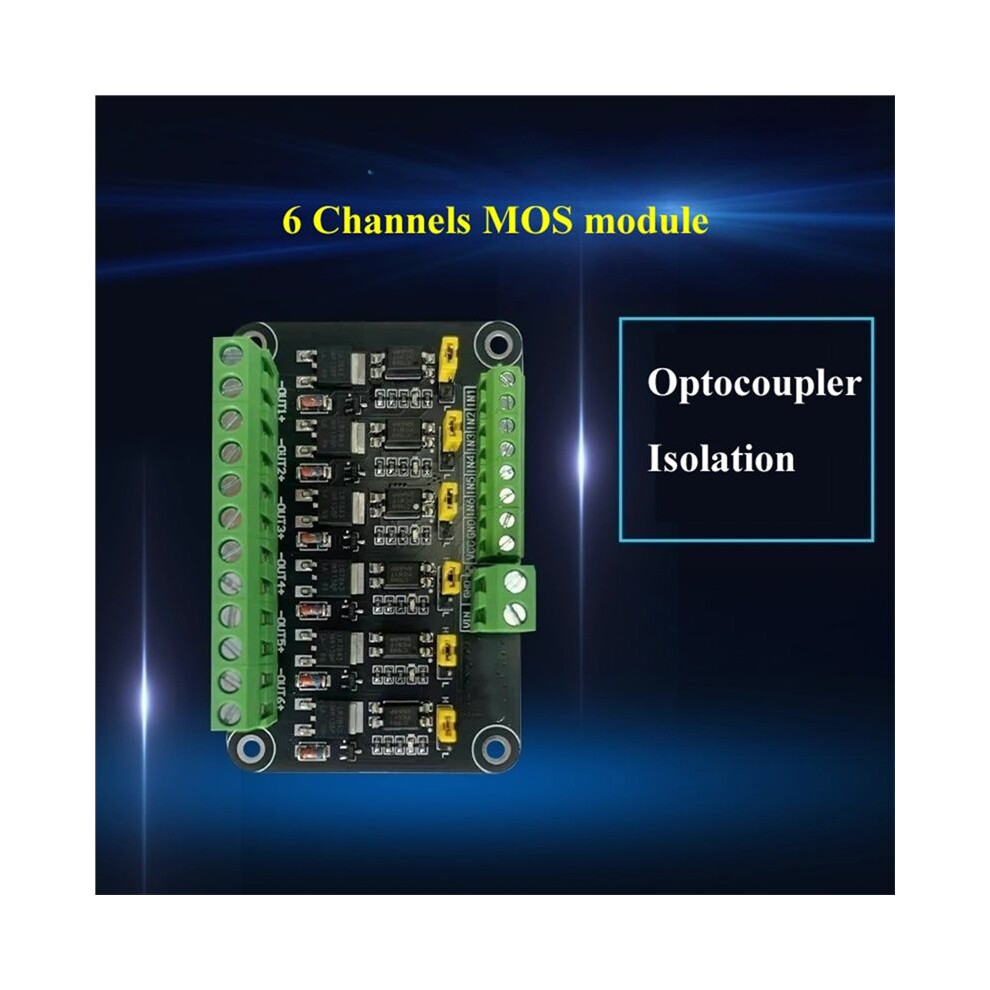

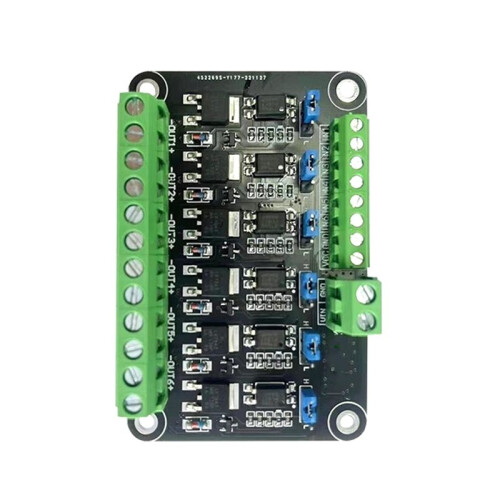

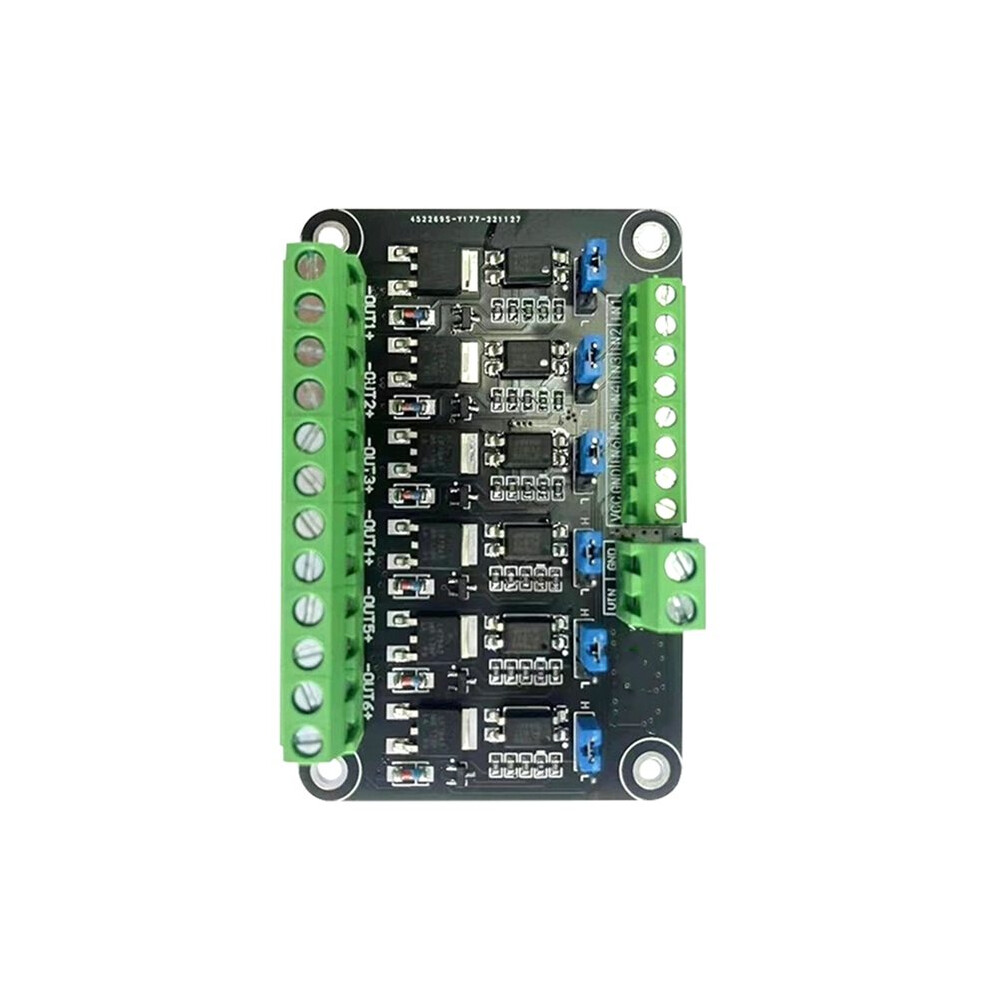

6-Kanaals MOS-Module/Microcontroller PLC-Versterker Transistor 3,3V

6-Kanaals MOS-Module/Microcontroller PLC-Versterker Transistor 3,3V Beschrijving

Sluit aan op een DC5V (3,3V) voeding voor een betrouwbare werking.
Ondersteunt de aansturing van krachtige -apparaten zoals motoren, lampen en LED-lichtstrips.
De PWM-ingang maakt nauwkeurige regeling van de motorsnelheid en de lichtsterkte mogelijk.

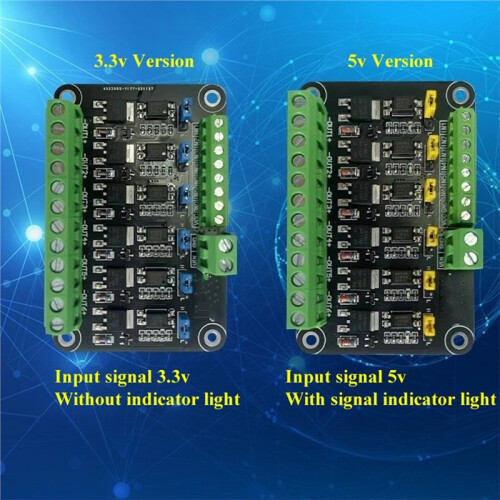

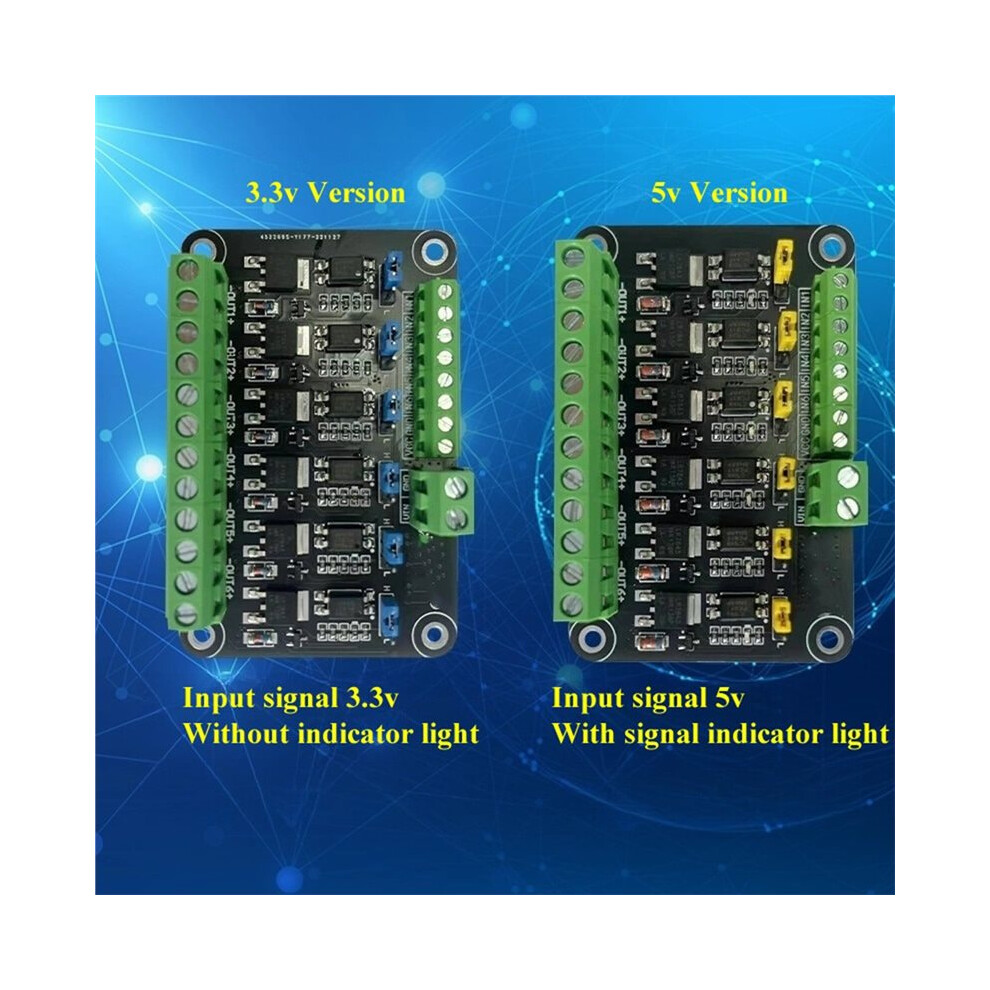

Indicatielampje inbegrepen in de 5V-versie om de actieve status aan te geven.

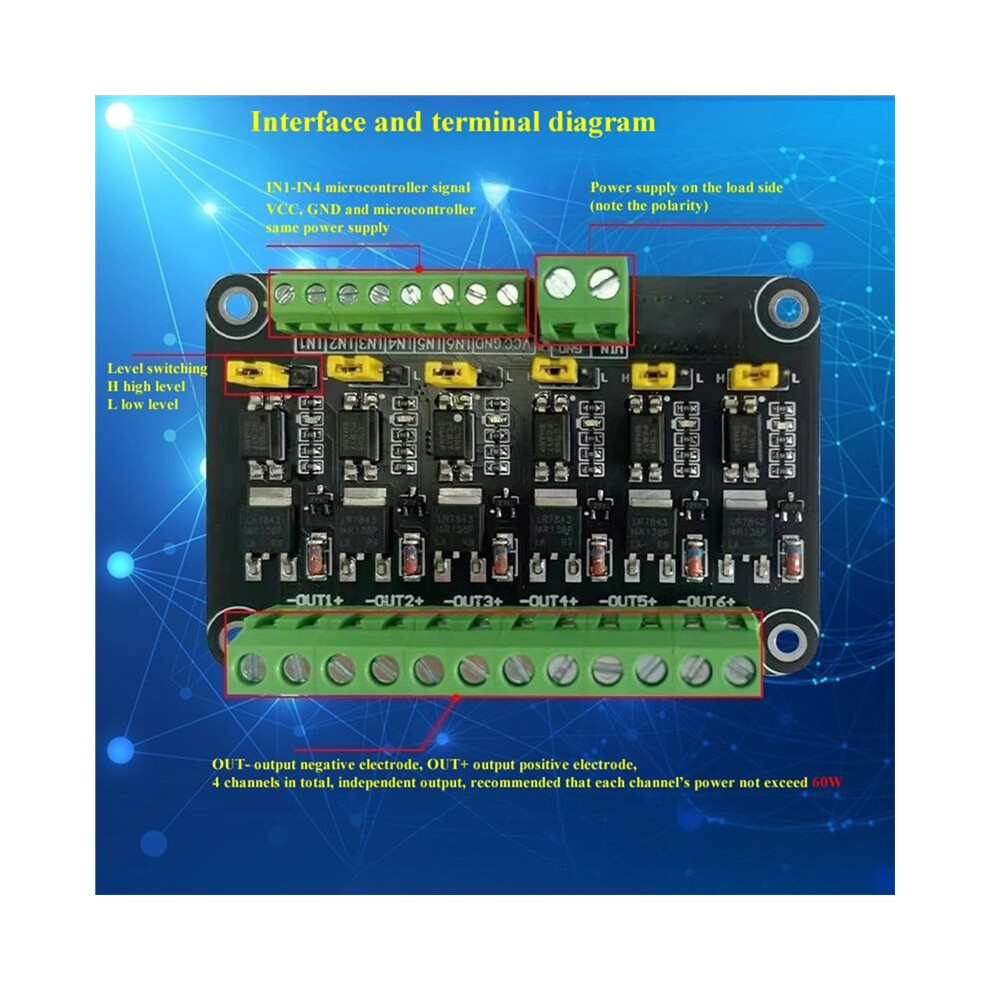

in1-IN6 worden aangesloten op de I/O-poorten van de microcontroller of PLC; de overige aansluitingen omvatten de voeding aan de belastingszijde en de aansluitingen voor de belastingsklemmen.

1 VCC: Sluit de positieve pool van de DC5V (3,3V) voeding aan.
2 GND: Sluit de negatieve pool van de DC5V (3,3V) voeding aan, die samen met de signaalaansluiting geaard moet worden.
3 in1-IN6: Aansluiten op de IO-poort van een microcontroller of PLC.
4. H/L-jumper: H staat voor hoog niveau, L voor laag niveau en het midden is de gemeenschappelijke aansluiting.
5 VIN: Positief gelijkspanningsniveau van de voeding aan de belastingszijde.
6. Sluit de belastingsaansluitingen OUT1-OUT6 aan op de pluspool van het belastingsapparaat en sluit de belastingsaansluiting GND aan op de minpool van het belastingsapparaat.
Kleur: Zwart
Materiaal: kunststof

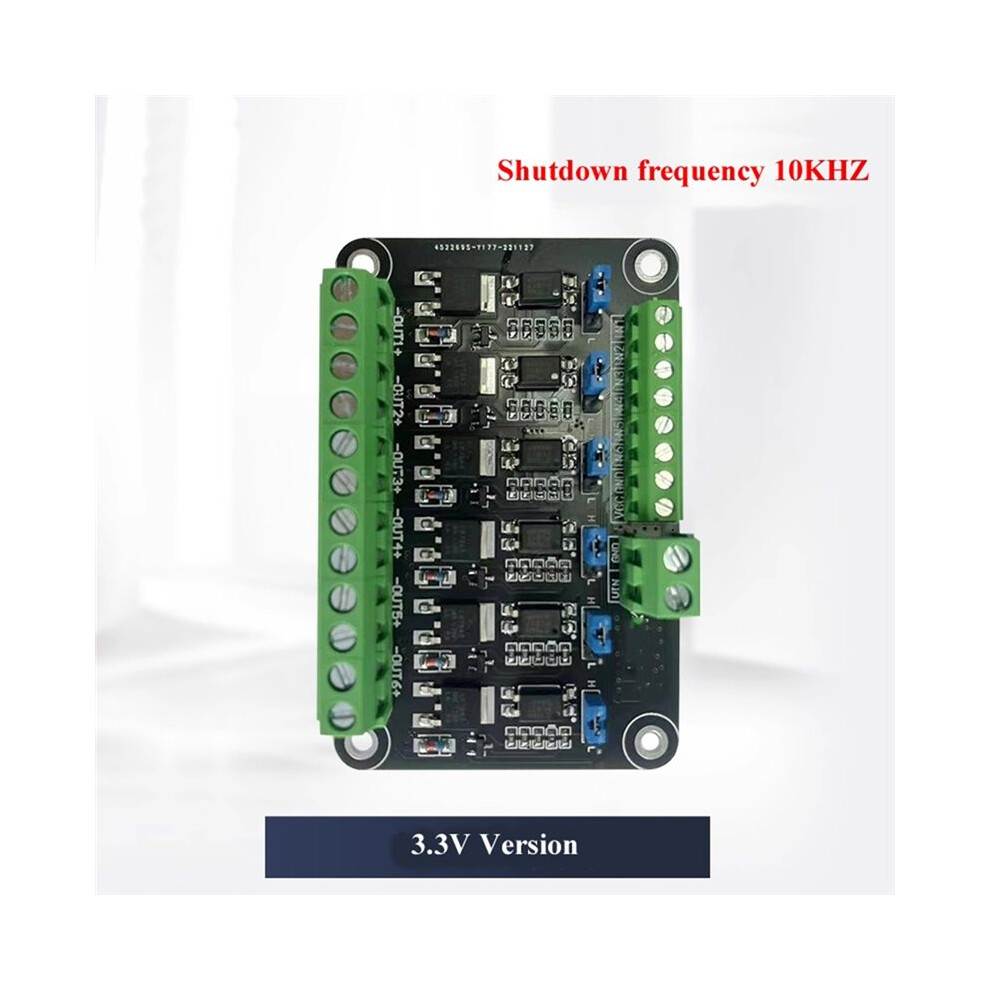

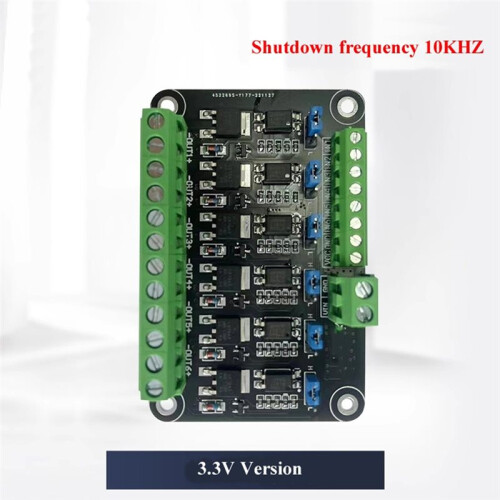

Specificatie: 3,3V

Inhoud van de verpakking:
1 * MOS-module
