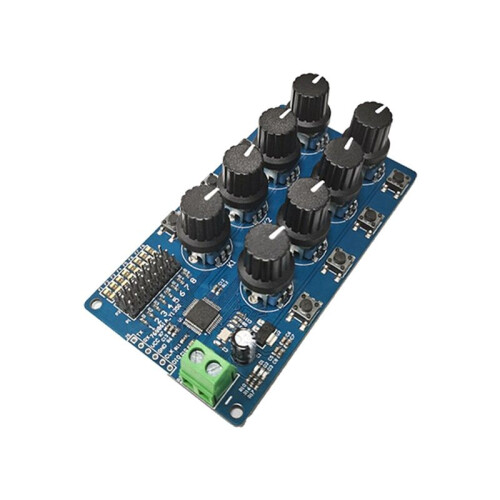

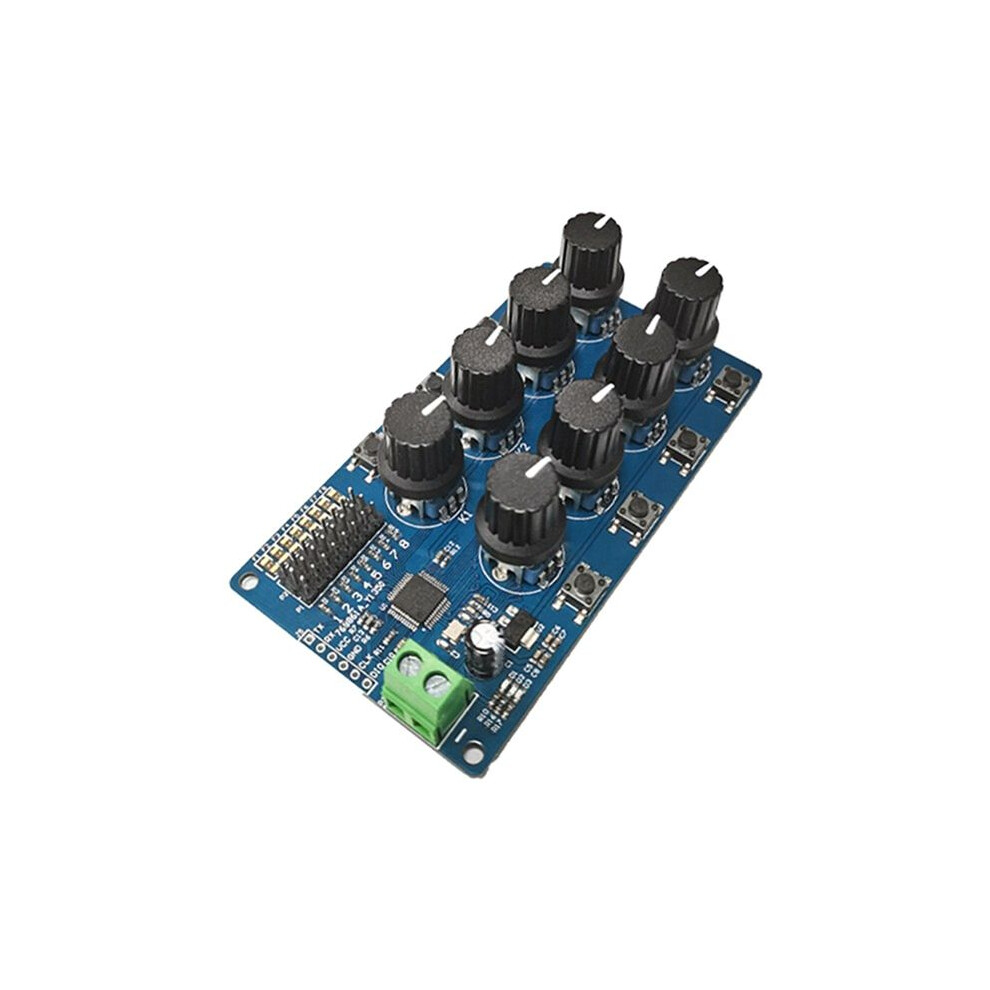

8CH Draaiknop Servo Driver 8 Kanaals/Way Controller Board Overstroombeveiliging Servo Tester Servo Controller

8CH Draaiknop Servo Driver 8 Kanaals/Way Controller Board Overstroombeveiliging Servo Tester Servo Controller Beschrijving

Productverkoopargumenten: veel gebruikt
Klein formaat, gemakkelijk mee te nemen
Stabiele prestaties.Gemakkelijk te gebruiken.Aantal besturingskanalen: 8
Functionele kenmerken.1. -board STM32 wordt gebruikt om PWM-signalen met hoge resolutie te genereren voor nauwkeurige controle;2. Ondersteuning van de handmatige modus en de centrale retourmodus, schakel door knoppen, met modusindicatielampje;3. Ondersteuning knop aanpassing controle in handmatige modus;
4. Aantal besturingskanalen: 8;5. Nauwkeurigheid servobesturing: 0,09 graden (dwz PWM minimale veranderingswaarde van 1us);6. Ondersteuning servo met een regelcyclus van 20 ms en een pulsbreedte tussen 0,5 en 2,5 ms

7. Kan de oplaadkop van de 2S-lithiumbatterij direct gebruiken voor het debuggen en terugkeren naar de stuurinrichting;
8. Voedingsspanningsbereik: 5-9V (specifiek gebaseerd op de daadwerkelijk gebruikte servovoedingsspanning);
9. Elke servo-interface heeft een zelfherstellende zekering om te voorkomen dat overmatige stroom de servo doorbrandt;
Gebruiksaanwijzing:
De stuurinrichting is een stroomverbruikend apparaat dat veel elektriciteit verbruikt, dus de stroom van de voeding moet voldoende zijn.
Als het stroomindicatielampje knippert, de stuurinrichting ongecontroleerd draait, of als de fout duidelijk is, geeft dit aan dat de stroomvoorziening onvoldoende is en moet worden vervangen.
Over bedrading:
Sluit VCC en GND aan op de voeding en sluit de servo aan op de 2X3P-pin. VCC is de positieve pool, GND is de negatieve pool en S is de signaalterminal.
Materiaal: printplaat
kleur: zoals afgebeeld

Inhoud pakket:
1 x 8-weg servocontroller-foutopsporingsbord
