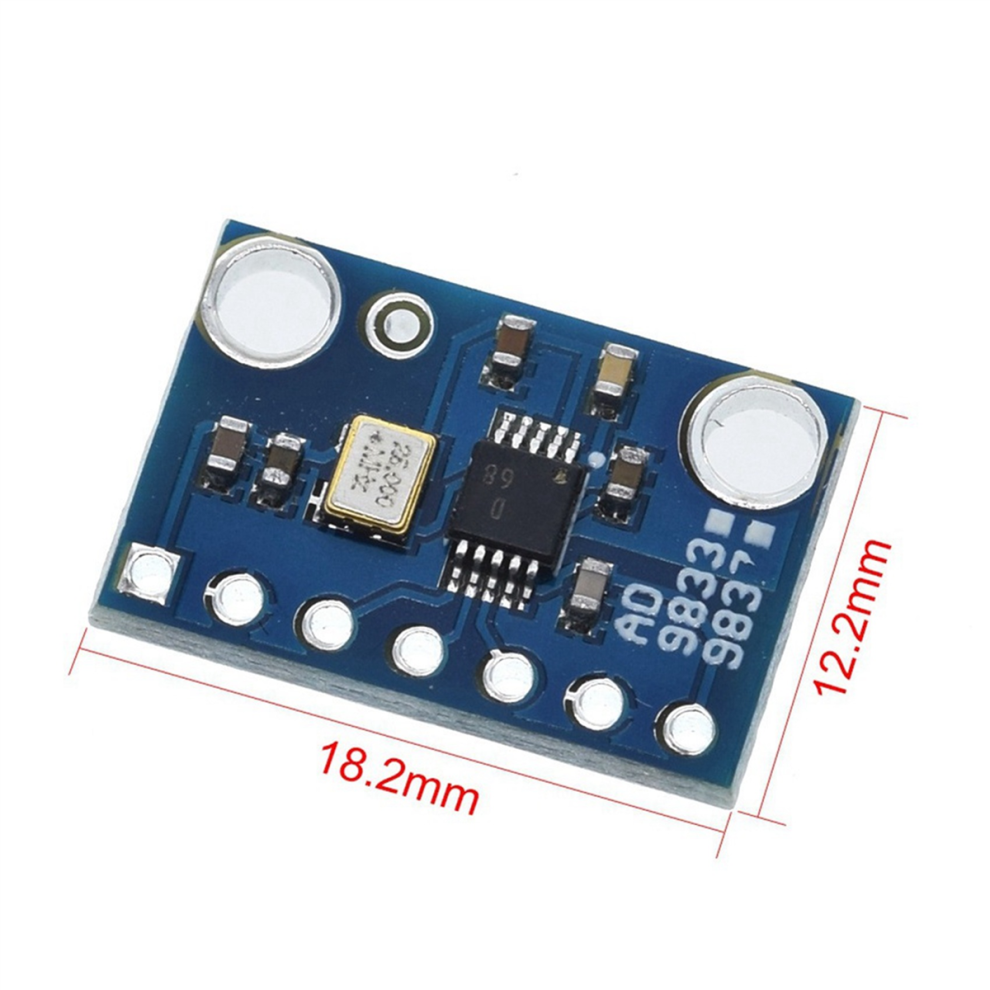

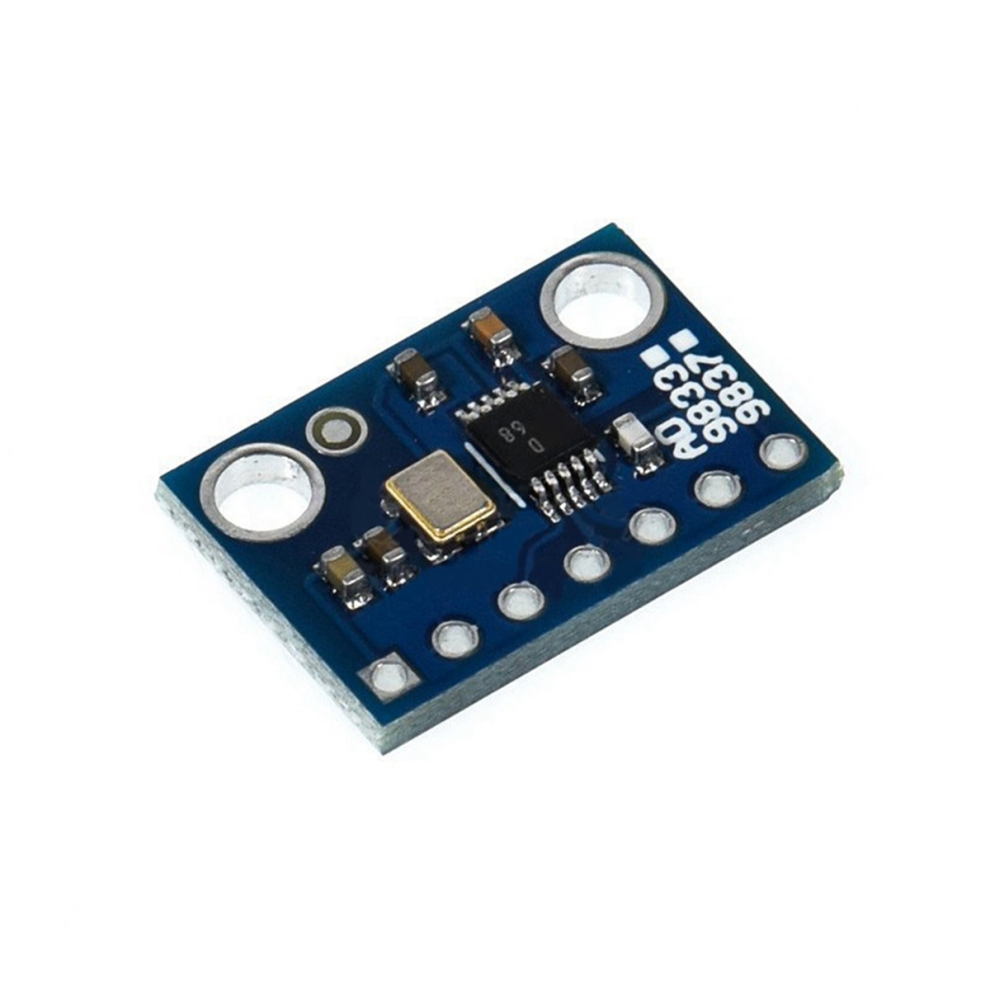

AD9833 Sinus-vierkantegolf-DDS-signaalgenerator programmeerbare module

AD9833 Sinus-vierkantegolf-DDS-signaalgenerator programmeerbare module Beschrijving

De AD9833 is een programmeerbare generator met laag vermogen die sinus-, driehoek- en blokgolfuitgangen kan genereren in typen golfvormdetectie, implementatie en time domain reflectometry (TDR)-toepassingen die generatie van uniforme uitgangsfrequentie en -fase vereisen. Omdat het softwarematig programmeerbaar en eenvoudig aanpasbaar is, zijn er geen externe componenten nodig.
Het frequentieregister is 28 bits breed: de klokfrequentie is 25 MHz, wat een resolutie van 0,1 Hz mogelijk maakt; de AD9833 is geklokt op 1 MHz en kan worden afgestemd op een resolutie van 0,004 Hz
De AD9833 heeft een standaard seri?le interface waarmee het apparaat rechtstreeks kan communiceren met verschillende microprocessoren. Het apparaat gebruikt een externe seri?le klok om gegevens of informatie naar het besturingsapparaat te schrijven
Digitaal programmeerbare frequentie en fase 12,65 mW 3 V stroomverbruik 0 MHz tot 12,5 MHz uitgangsfrequentiebereik, resolutie: 0,1 Hz tot 25 MHz referentieklok sinus-, driehoek- en blokgolfuitgangen 2,3 V tot 5,5 V voeding Geen externe componenten vereist
De AD9833 wordt beschreven via de seri?le interfacelijn. De seri?le interface werkt op klokfrequenties tot 40 MHz en is standaard compatibel met DSP's en microcontrollers. Het apparaat werkt op een 2,3 V 5,5 V voedingAD9833 heeft een power-downfunctie (SLEEP). Dit minimaliseert het stroomverbruik door ongebruikte onderdelen van het apparaat uit te schakelen, bijvoorbeeld kan worden uitgeschakeld terwijl de uitvoerklok wordt gegenereerd.
Uitgebreid temperatuurbereik: 6140? tot +105?
Uitschakeloptie
Updatefrequentie: 25 (maximaal)
VOUT maximum: 0,65 v. Vout minimum: 38 mv
Vout temperatuurco?ffici?nt: 200
Hoge ingangsspanning: 1,7-2,8 V
Lage ingangsspanning: 0,5-0,7 V
Invoercapaciteit: 3 pF
De werktemperatuur is 6140? tot +105?; Typische specificatie is 25?
Materiaal: pc-bord + sensor

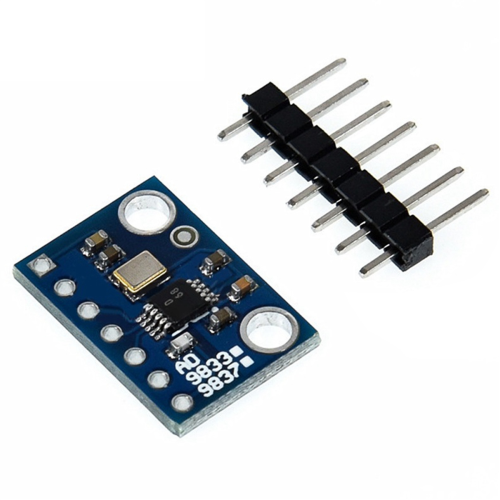

Kleur: zoals afgebeeldInhoud van het pakket:
1 x DDS-module
1 x pinheaderAlleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen.
Let op: Lichtreflectie en verschillende displays kunnen ervoor zorgen dat de kleur van het item op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
