Adapter Board Module - compatibele projectiemodule

Adapter Board Module - compatibele projectiemodule Beschrijving

1.1 VGA-signaalingang; 2 AV-signaalingangen; 1 signaalingang en deze IC ondersteunt HDMI1.1/1.2/1.3; 1 omgekeerde signaalingang; ondersteunt een brede spanningsingang en kan tussen 5V-24V normale werking zijn; ondersteunt TTL-signaaluitgang, kan AT070TN92 AT065TN14 AT080TN52 AT090TN12 AT090TN10 AT070TN90 AT070TN93 AT070TN94, enz. Ondersteunen, universeel TTL LCD-scherm met 50PIN-interface
2. Standaard achtergrondverlichting 6PIN-interface, kan worden aangesloten op een externe hoogspanningskaart; de driverkaart integreert het LCD-scherm LED-achtergrondverlichting driverkaartcircuit; standaard LVDS-signaaluitgang, kan enkele 6, enkele 8, dubbele 6, dubbele 8 en andere standaard LVDS-signaal LCD-schermen ondersteunen, maar ondersteunt alleen LCD-schermen met een schermvoeding van 3,3 V; standaard toetsenbordinterface en ondersteunt tweekleurige LED-indicatielampjes;
3. Bij gebruik met andere borden kan het de volgende LCD-schermen ondersteunen: EJ070NA01-1024X600 resolutie; EJ080NA04B-1024X768 resolutie; ZJ070NA01, een universeel 40PIN LCD-scherm met hoge resolutie; bij gebruik met andere borden kan het ook Zhonghua 60PIN LVDS 10,1-inch LCD-scherm ondersteunen;
4. De maximale uitvoerresolutie van dit driverbord is 1920X1080. Wanneer de schermresolutie 1440X900 overschrijdt, is het noodzakelijk om een koellichaam toe te voegen op basis van de werkomstandigheden van de IC om de bedrijfstemperatuur van de IC te verlagen); het VGA-gedeelte van deze IC kan het YPBPR-signaal rechtstreeks invoeren, gerealiseerd via een programma; dit driverbord kan een afstandsbedieningsfunctie toevoegen (moet via software worden gerealiseerd);
5. Deze driverboard kan automatisch relevante ingangsspanningsinformatie detecteren en weergeven; deze driverboard kan de automatische detectiesignaalschakelfunctie ondersteunen, deze functie is een aangepaste functie; het ondersteunt omgekeerde regeling en geeft AV2 weer, en de omgekeerde spanning ondersteunt 50 V binnen de ingangsspanning; deze driverboard heeft vier positioneringsgaten;

Beschrijving:
1. Naam: 7-8 inch lcd-scherm 50-pins universele Innolux AT070tn90/92/94 driverboard met invoerwagen
2. Productafmetingen: ongeveer 90,5 mm x 65,6 mm x 8 mm
3. Toepassingsgebied: Gebruikt in elektronische velden zoals video-intercom, achteruitkijkspiegels van voertuigen, instrumentatie, industriële besturing, apparatuur, draagbare displayapparatuur, enz.
Materiaal: PCB

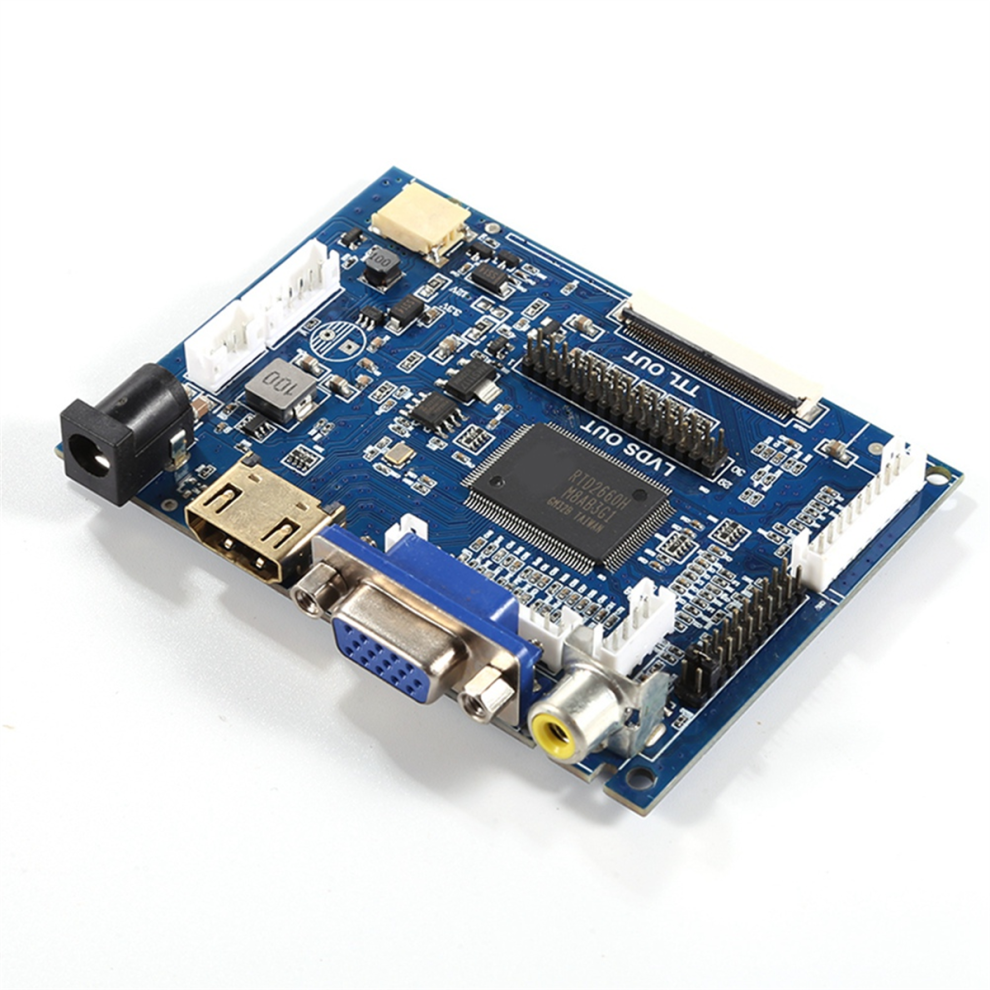

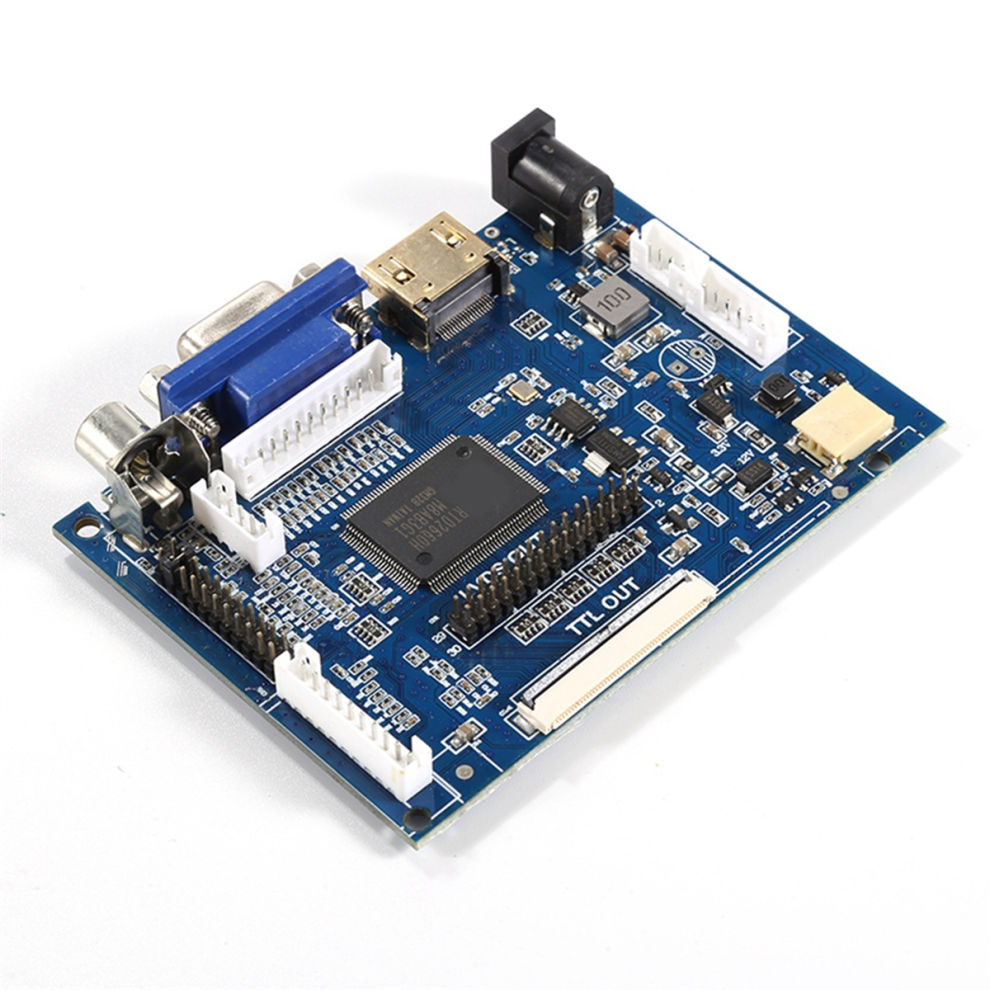

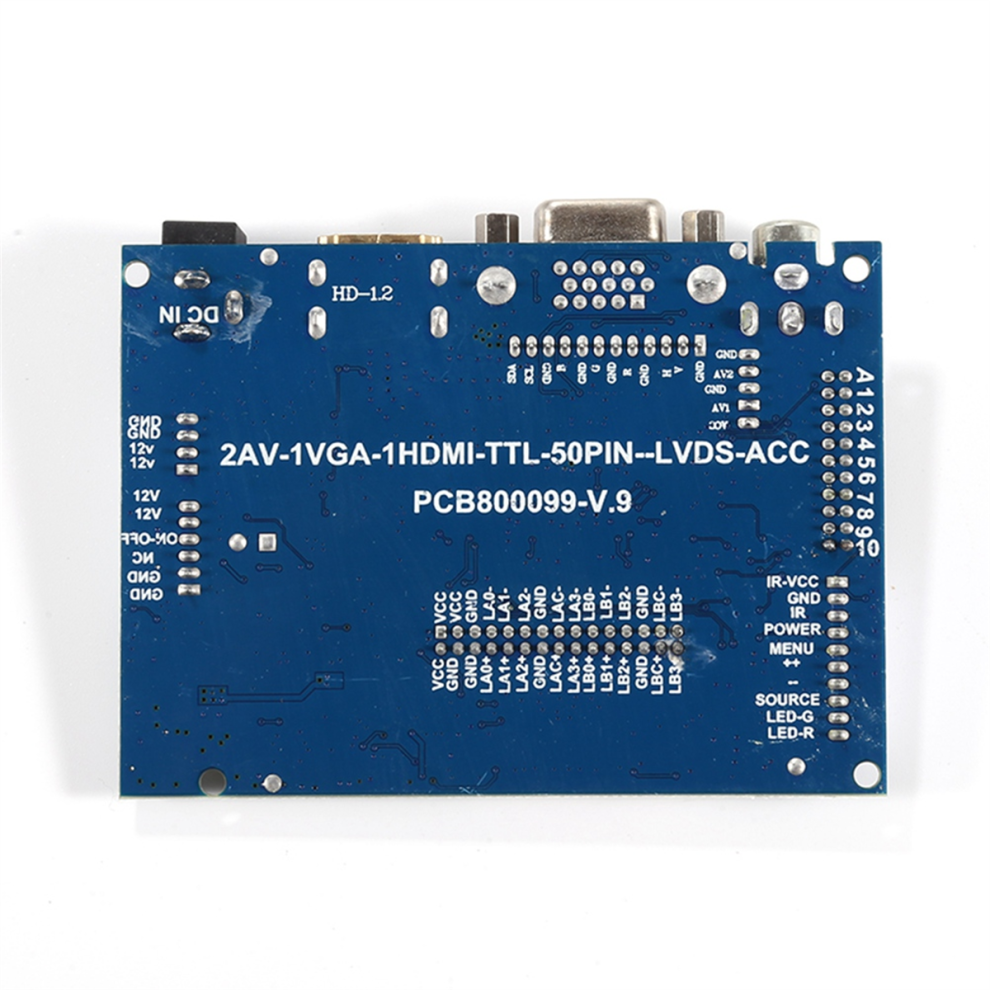

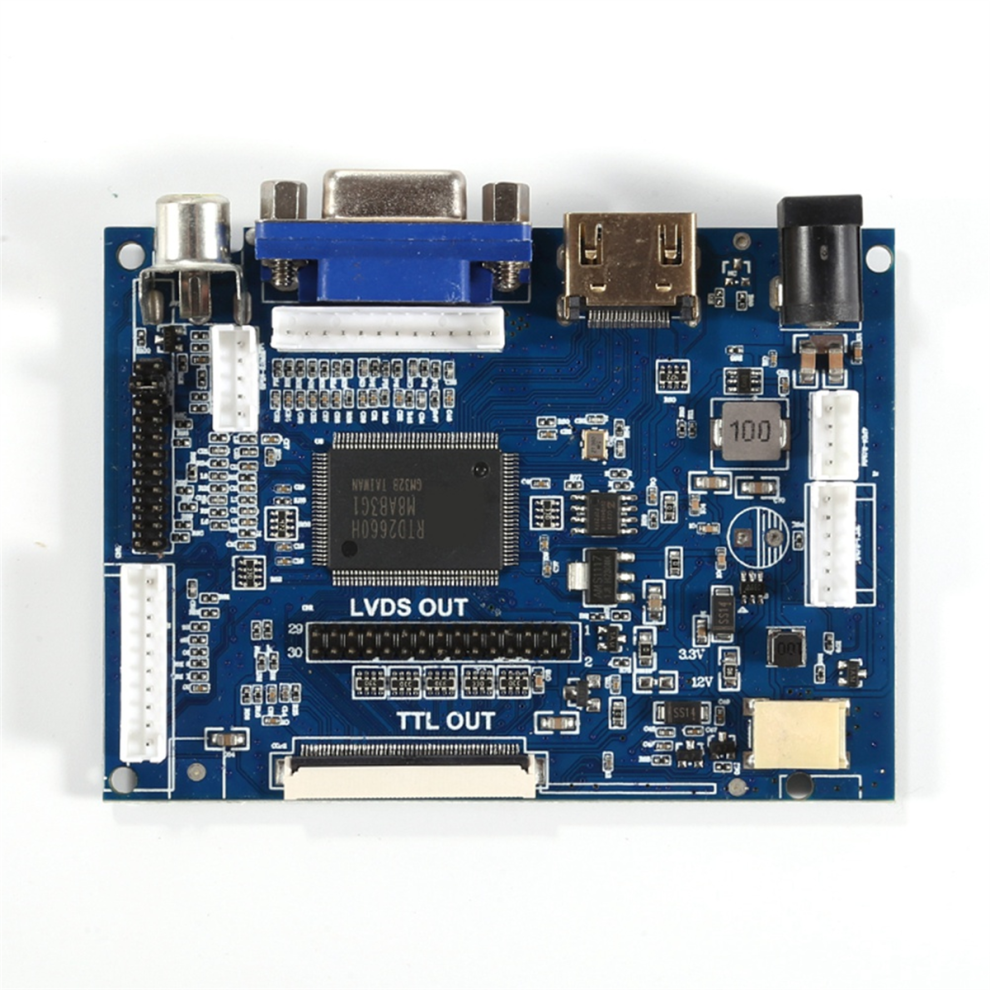

Kleur: zoals afgebeeld

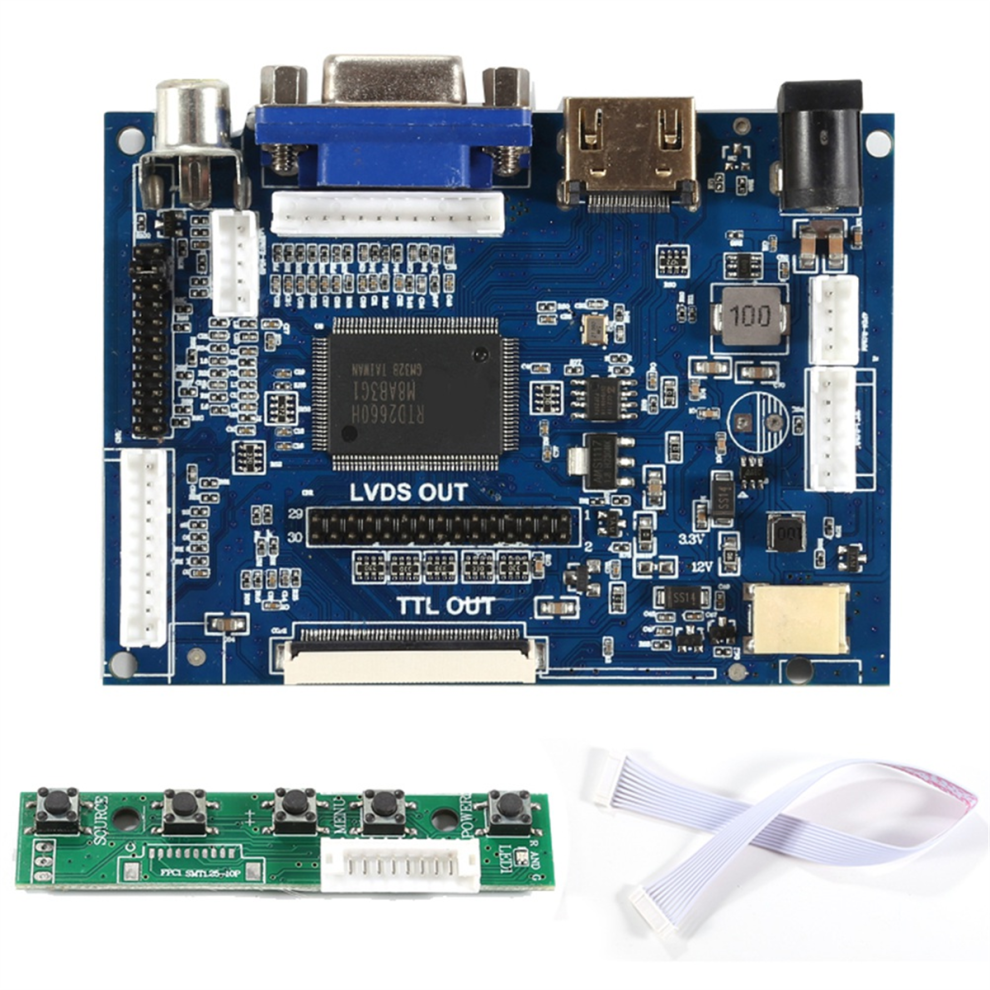

Inhoud van de verpakking:
1 x driverkaart
1 x adapterkaart
1 x verbindingskabel
Opmerking:
Verschillende batches kunnen verschillen in productuiterlijk, kleur en gedrukte tekens hebben, die het gebruik niet beïnvloeden

Alleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende displays kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van het echte product. De toegestane meetfout is +/- 1-3 cm.
