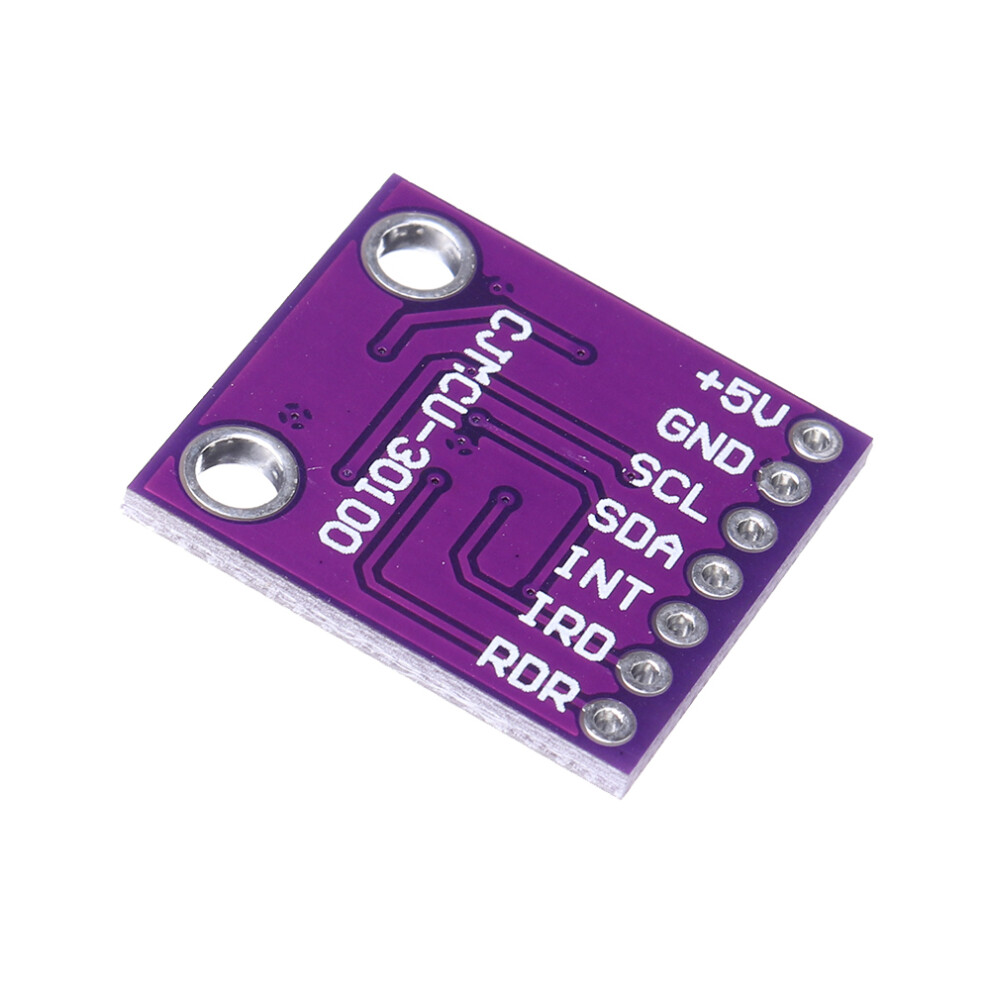

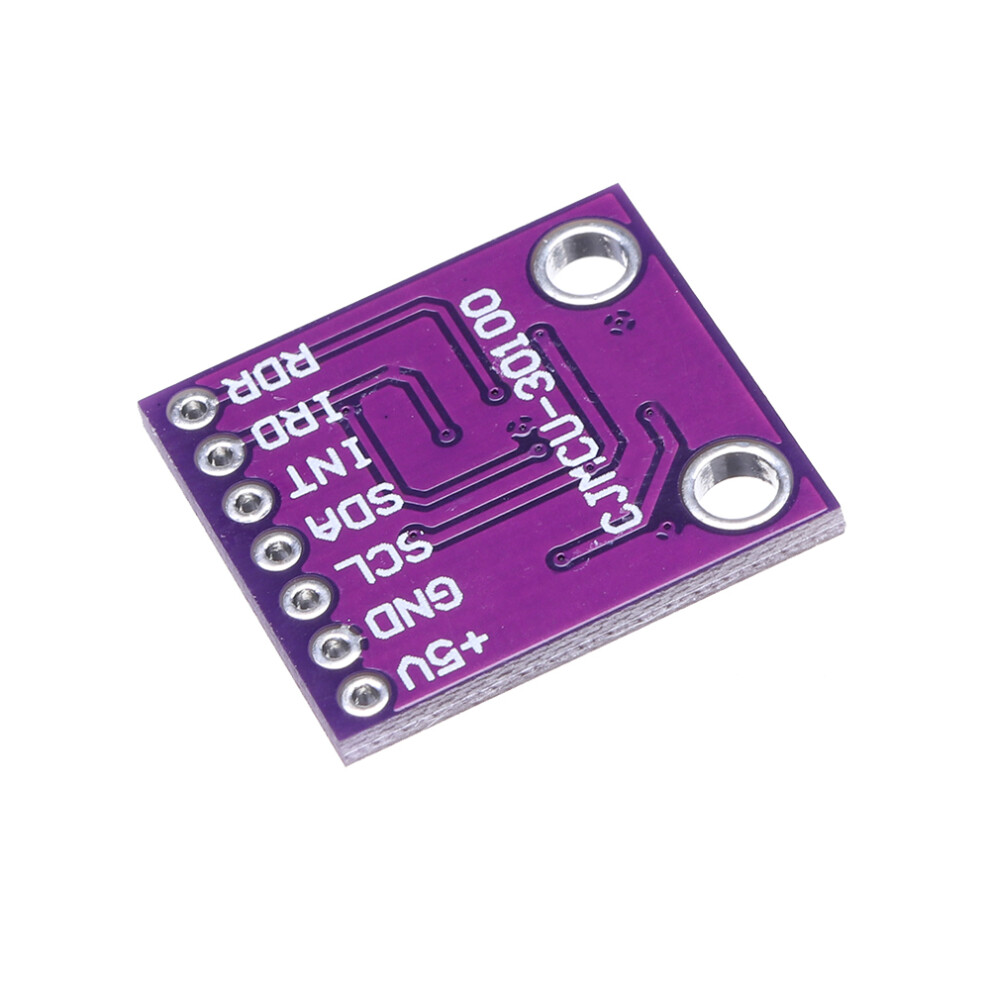

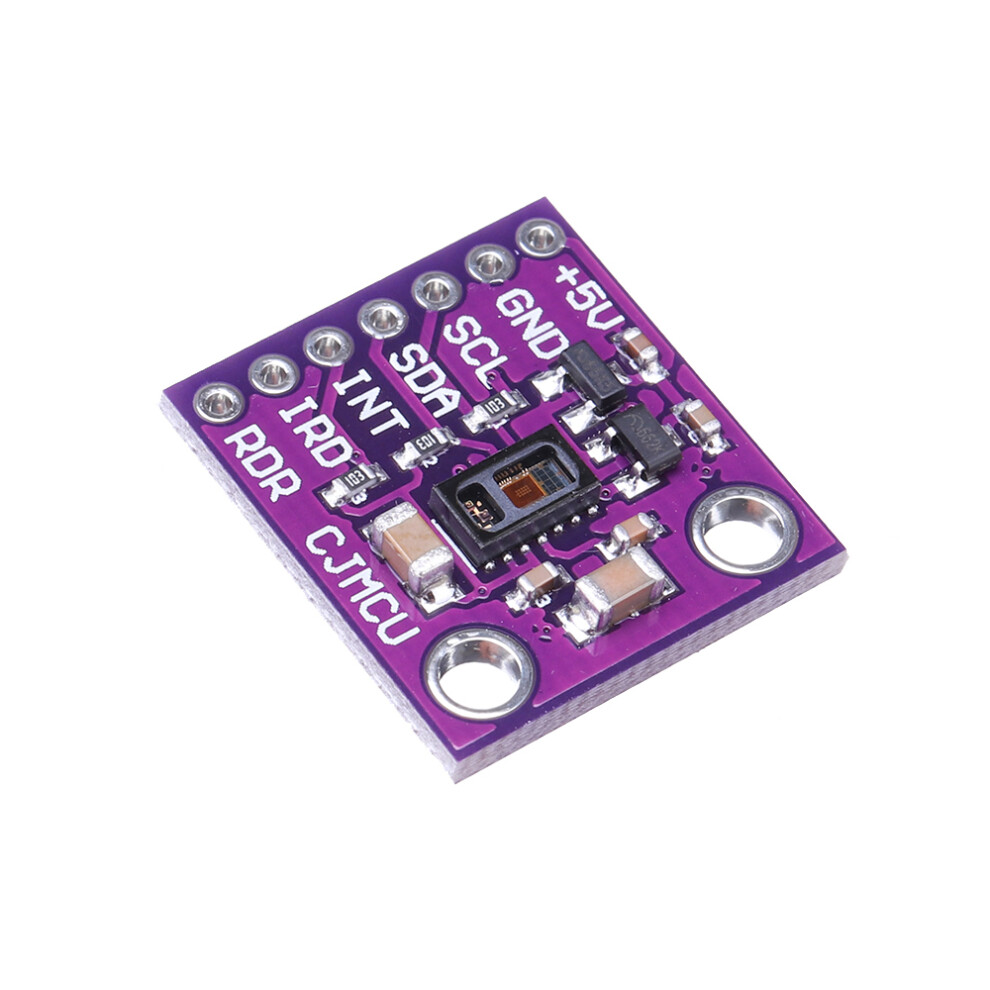

CJMCU - 30100 MAX30102 Bloedzuurstof Hartslag Biosensor Sensor Module

CJMCU - 30100 MAX30102 Bloedzuurstof Hartslag Biosensor Sensor Module Beschrijving

Schematisch: Klik hier om te openen Instructie: Klik hier om te openen Bibliotheek: Klik hier om te openen Algemene Beschrijving: De MAX30100 is een geïntegreerde oplossing voor pulsoximetrie en hartslagmonitoring. Het combineert twee LED's een fotodetector geoptimaliseerde optiek en low-noise analoge signaalverwerking om pulsoximetrie- en hartslag-signalen te detecteren. De MAX30100 werkt op 1. 8V en 3. 3V voedingsspanningen en kan via software worden uitgeschakeld met verwaarloosbare stand-by stroom waardoor de voedingsbron te allen tijde aangesloten kan blijven. Toepassingen: Draagbare Apparaten Fitness Assistent Apparaten Medische Bewakingsapparaten Voordelen en Kenmerken: Volledige Pulsoximeter en Hartslag Sensor Oplossing Vereenvoudigt Ontwerp - Geïntegreerde LED's Fotosensor en Hoogwaardige Analoge Voorversterker - Kleine 5. 6 mm x 2. 8 mm x 1. 2 mm 14-Pin Optisch Verbeterd Systeem-in-Pakket Ultra-Laag Vermogen Verhoogt Batterijlevensduur voor Draagbare Apparaten - Programmeerbare Monsterfrequentie en LED Stroom voor Energiebesparing - Ultra-Laag Uitschakelstroom (0. 7μA typ) Geavanceerde Functionaliteit Verbetert Meetprestaties - Hoge SNR Biedt Robuuste Beweging Artifact Weerstand - Geïntegreerde Omgevingslicht Annulering - Hoge Monsterfrequentie Capaciteit - Snelle Gegevensuitvoer Capaciteit Absolute Maximale Waarden: VDD naar GND: V tot +2. 2V GND naar PGND: V tot +0. 3V x_DRV x_LED+ naar PGND: V tot +6. 0V Alle Andere Pinnen naar GND: V tot +6. 0V Uitgang Kortsluitstroom Duur: Continu Continue Ingangsstroom in Elke Terminal: 20mA Continue Vermogensafvoer: (TA = +70 C) OESIP (afschalen 5. 8mW/C boven +70 C): 464mW Bedrijfstemperatuurbereik: - 40 C tot +85 C Soldeertemperatuur (reflow): +260 C Opslagtemperatuurbereik: - 40 C tot +105 C Pakket bevat: 1 x Sensor Module met pin
