CoreEP4CE10, ALTERA Core Board, FPGA Core Board, EP4CE10F17C8N Onboard

CoreEP4CE10, ALTERA Core Board, FPGA Core Board, EP4CE10F17C8N Onboard Beschrijving

CoreEP4CE10, ALTERA Core Board, FPGA Core Board, EP4CE10F17C8N Onboard Beschrijving

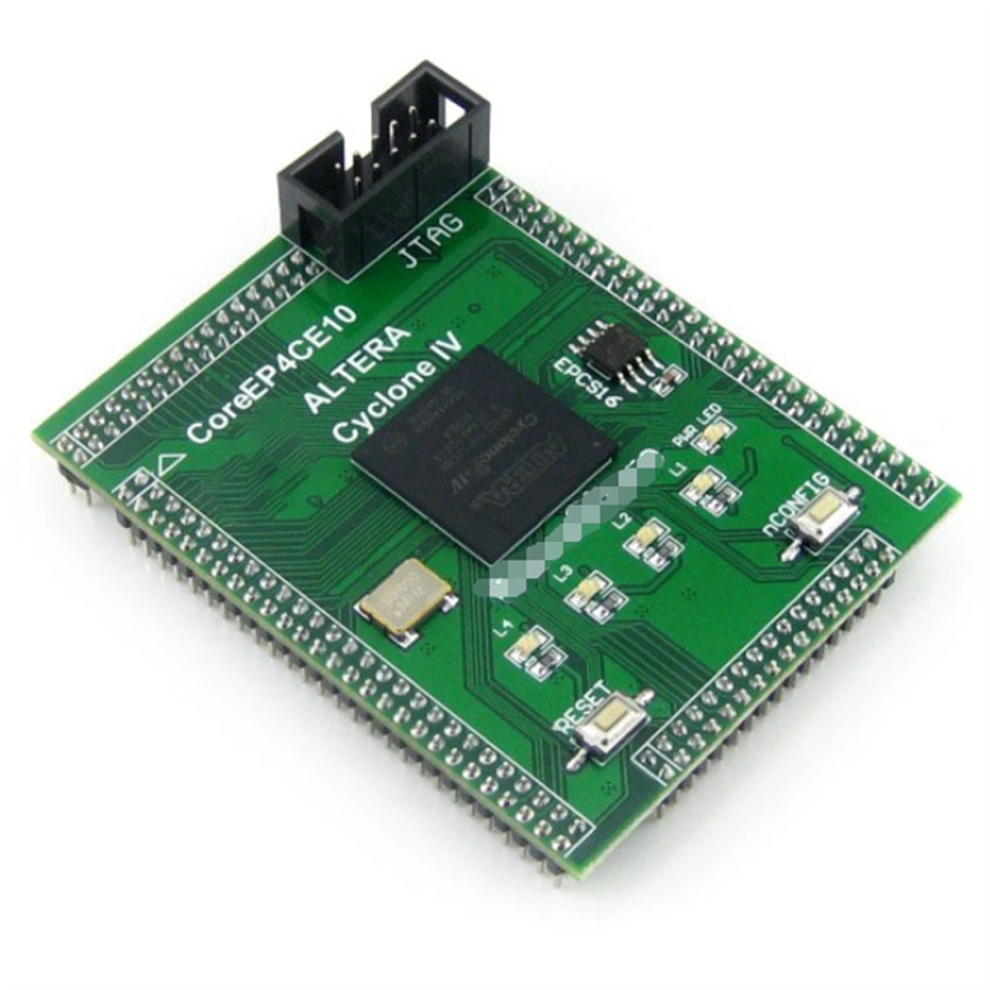

CoreEP4CE10 is een FPGA-coreboard met een EP4CE10F17C8N-chip aan boord, die verdere uitbreiding ondersteunt.
Aan boord bevindt zich de geïntegreerde seriële configuratiechip EPCS16SI8N, een FPGA-basiscircuit met onder andere een klokcircuit, een nCONFIG-knop, een RESET-knop en 4 LED's. Alle I/O-poorten zijn toegankelijk via de pinheaders.
Aan boord bevindt zich een JTAG-debugging-/programmeerinterface.
2,00 mm header-pitch ontwerp, geschikt voor aansluiting op uw applicatiesysteem.
EP4CE10F17C8N: de ALTERA Cyclone IV FPGA-chip met de volgende kenmerken:
Bedrijfsfrequentie: 50 MHz
Bedrijfsspanning: 1,15 V~3,465 V
I/O's: 164
LE's: 10K
RAM: 414 kB
PLL's: 2
Debuggen/Programmeren: ondersteunt JTAG

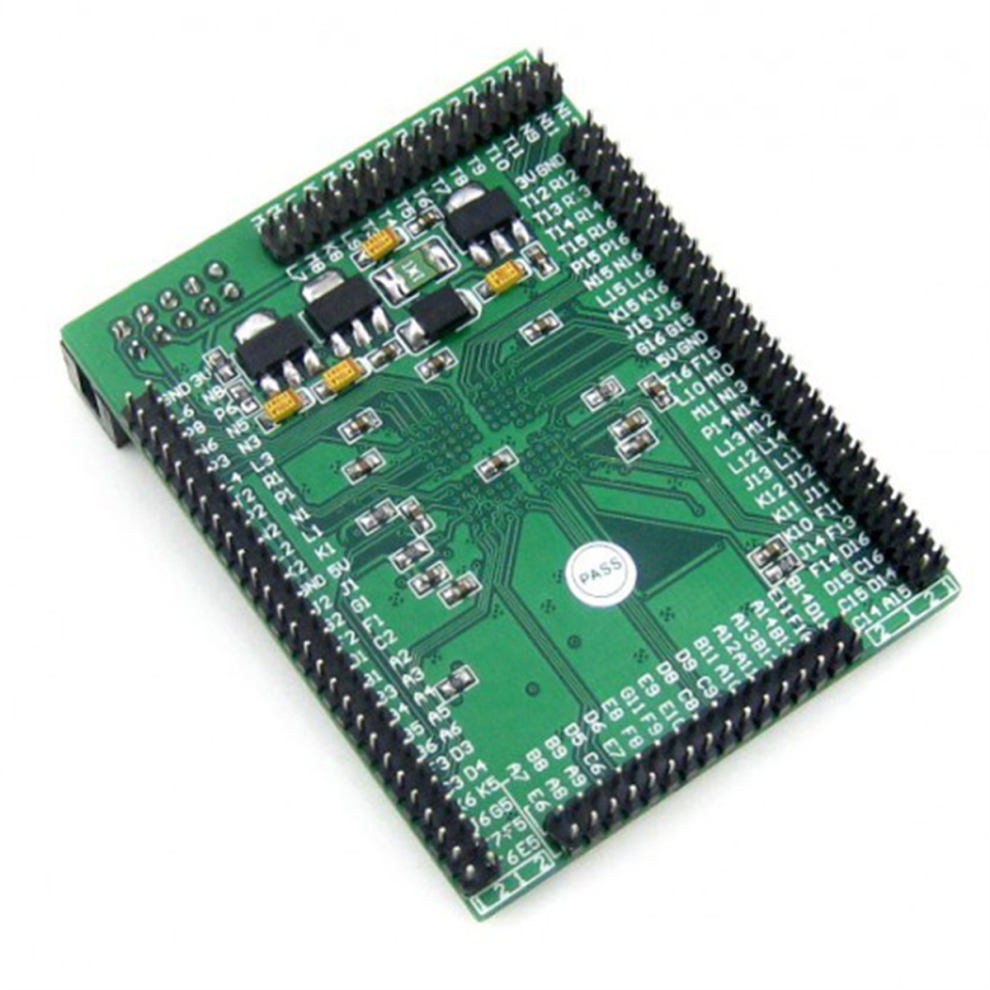

-3.3 (onderkant), 3,3V spanningsregelaar
-2.5 (onderkant), 2,5V spanningsregelaar
-1.2 (onderkant), 1,2V spanningsregelaar
EPCS16, ingebouwd serieel FLASH-geheugen voor het opslaan van code
Voedingsindicator
LED's
Resetknop
nCONFIG-knop: voor het herconfigureren van de FPGA-chip, equivalent aan een reset
50M actieve kristal

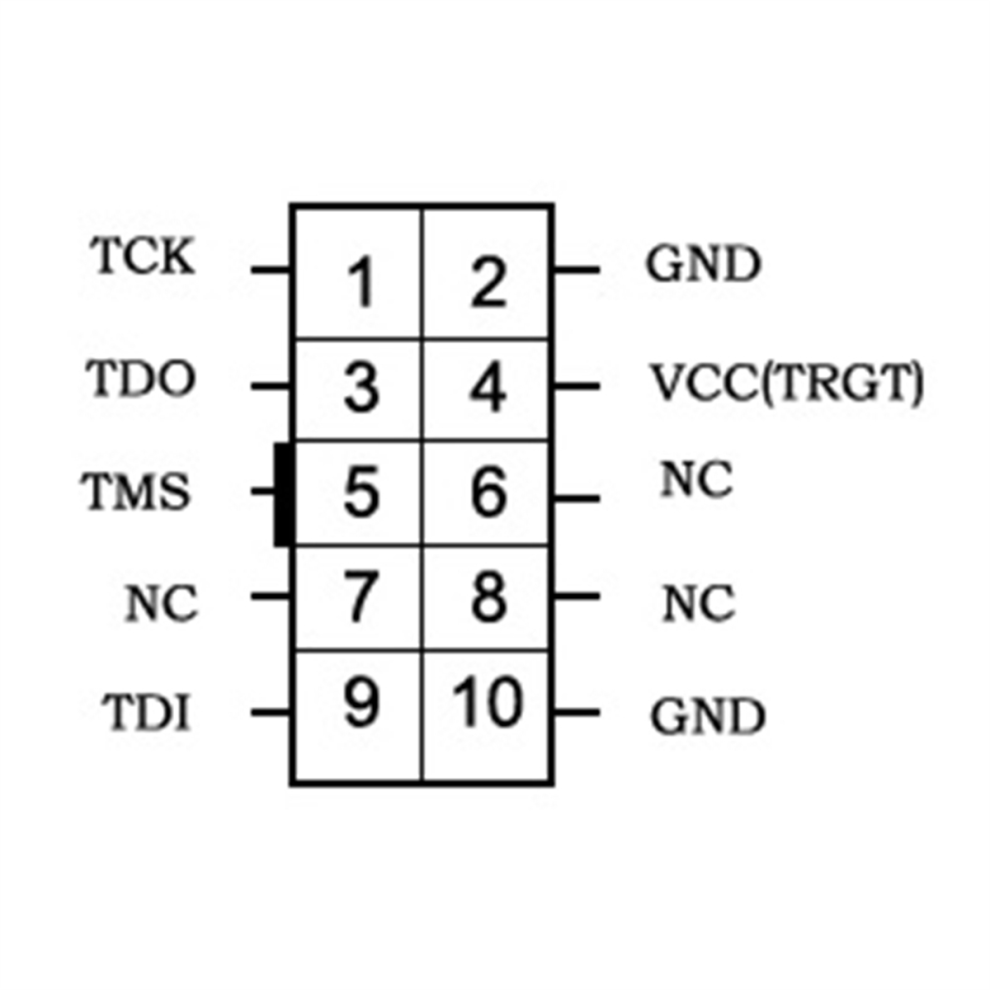

JTAG-interface: voor debuggen/programmeren
FPGA-pins-expander, VCC, GND en alle I/O-poorten zijn toegankelijk via uitbreidingsconnectoren voor verdere uitbreiding
Ontwikkelingsbronnen
Gerelateerde software (Quaters II, NIOS II) enz.)
Democode (Verilog, VHDL, NIOS II C)
Schema (PDF)
FPGA-ontwikkelingsdocumentatie
Materiaal: PC
Kleur: Zoals afgebeeld
Vanwege verschillende productbatches kan het uiterlijk enigszins afwijken, dit heeft geen invloed op het gebruik.
Inhoud van de verpakking:
1 x CoreEP4CE10-kernkaart
Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijke kleur. De toegestane meetfout is +/- 1-3 cm.
