CoreS3 Thread BR Thread Gateway Thread Border Router CoreS3 Controller en de Module Gateway H2 Draadloze Module

CoreS3 Thread BR Thread Gateway Thread Border Router CoreS3 Controller en de Module Gateway H2 Draadloze Module Beschrijving

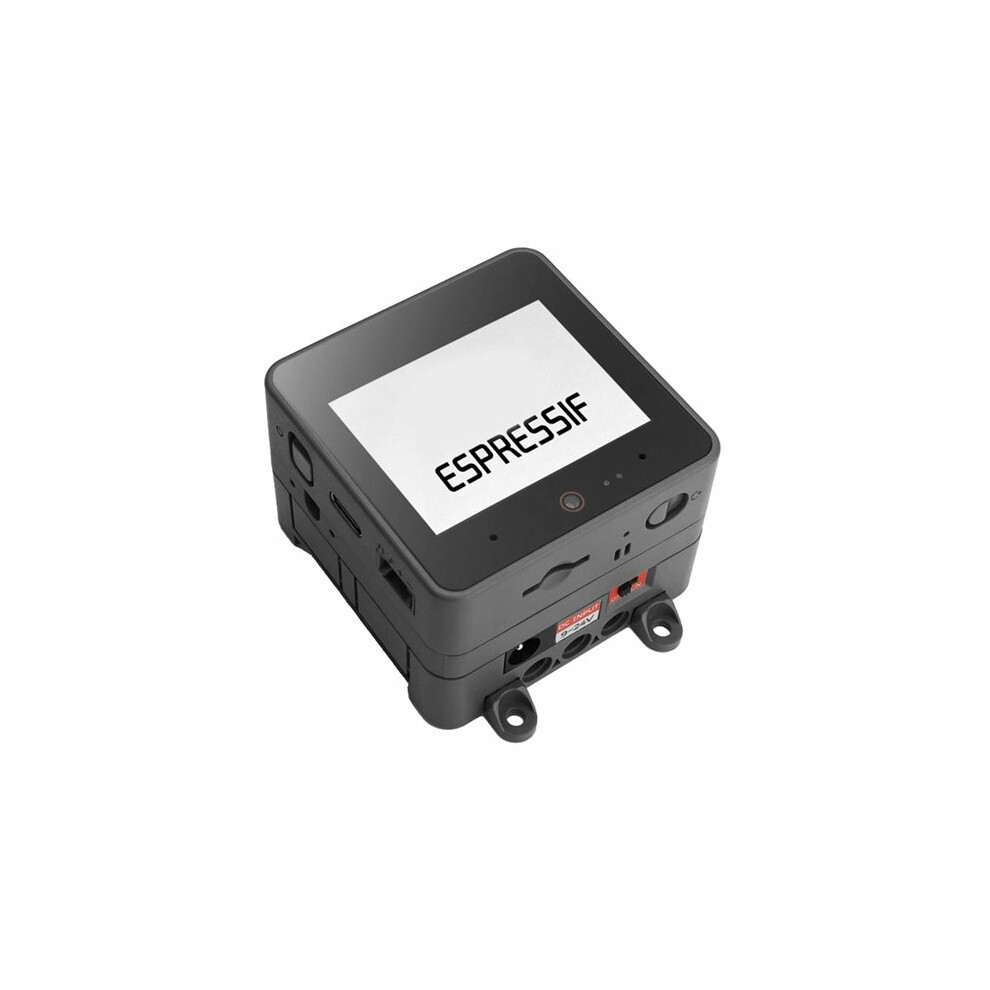

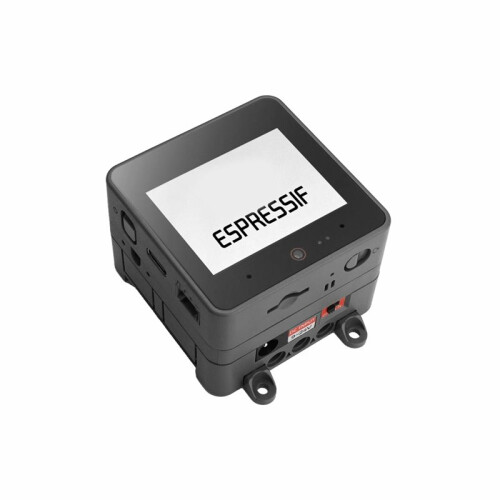

De CoreS3 Thread BR is een Thread gateway kit. De kerncomponenten bestaan uit de CoreS3-controller en de Module Gateway H2 draadloze module. De CoreS3 fungeert als de besturingskern van de gateway en voert gebruikersapplicaties en de OpenThread-protocolstack uit.
De CoreS3-controller maakt gebruik van een ESP32-S3 SoC met 16 MB ingebouwd flashgeheugen en 8 MB PSRAM-geheugen. Hij ondersteunt 2,4 GHz Wi-Fi en is voorzien van een 2,0 inch touchscreen LCD-scherm, camera, microfoon, luidspreker, RTC, zesassige houdingssensor en andere randapparatuur.
De Module Gateway H2-module bevat de ESP32-H2--1-module, die IEEE 802.15.4 draadloze communicatie ondersteunt. Als OpenThread Radio Coprocessor (RCP) biedt deze module Thread-pakketdoorstuurfunctionaliteit voor de CoreS3-kerncontroller.
De CoreS3 Thread BR is geschikt voor toepassingen in slimme huizen, sensornetwerken voor milieumonitoring en draadloze communicatieknooppunten met een laag energieverbruik, waardoor ontwikkelaars snel prototypes kunnen maken en producten kunnen ontwikkelen.
Specificaties: SoC: ESP32-53 @ Xtensa 32-bits LX7 dual-core processor, 240 MHz; Flashgeheugen: 16 MB; PSRAM: 8 MB; Wi-Fi: 2,4 GHz Wi-Fi;

Touch IPS LCD-scherm: 2,0 inch @ 320 x 240 1L193420
Camera: GC0308 @ 0,3 MP
Nabijheidssensor: LTR-553ALS-WASpecificaties:
SoC: ESP32-53 @ Xtensa 32-bits LX7 dual-core processor, 240 MHz
Flashgeheugen: 16 MB
PSRAM: 8 MB
Wi-Fi: 2,4 GHz Wi-Fi
Touch IPS LCD-scherm: 2,0 inch @ 320 x 240 1L193420
Camera: GC0308 @ 0,3 MP
Nabijheidssensor: LTR-553ALS-WA

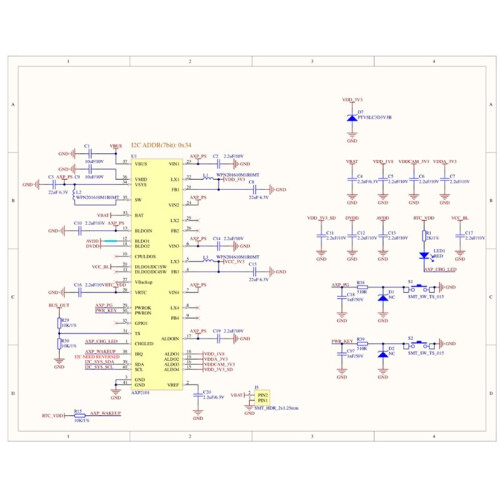

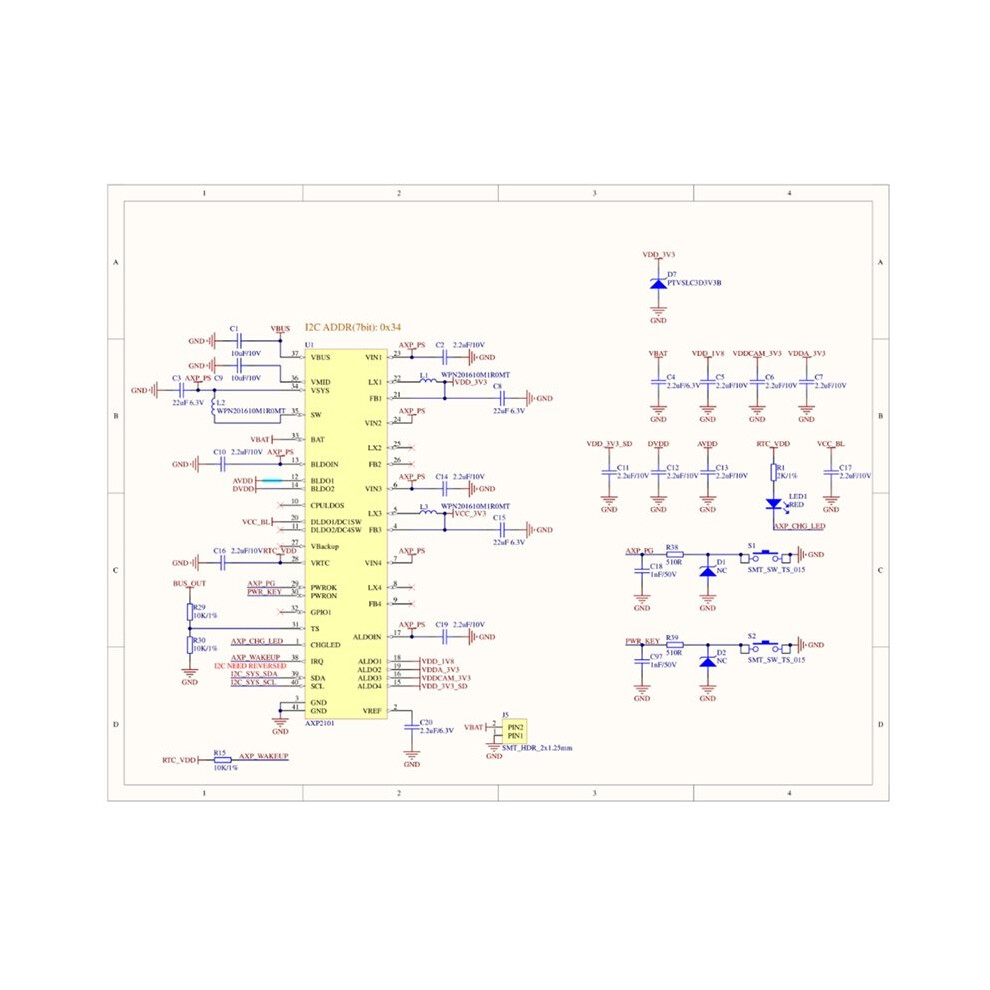

Power Management Chip: AXP2101
Zesassige houdingssensor: BMI270
Drie-assige magnetometer: BMM150
RTC: BM8563
Luidspreker: 16-bit-125 versterkerchip AW88298 @ 1W
Audiocoderingschip: ES7210, dubbele microfooningang
RCP: ESP32-H2--1 @ RISC-V
