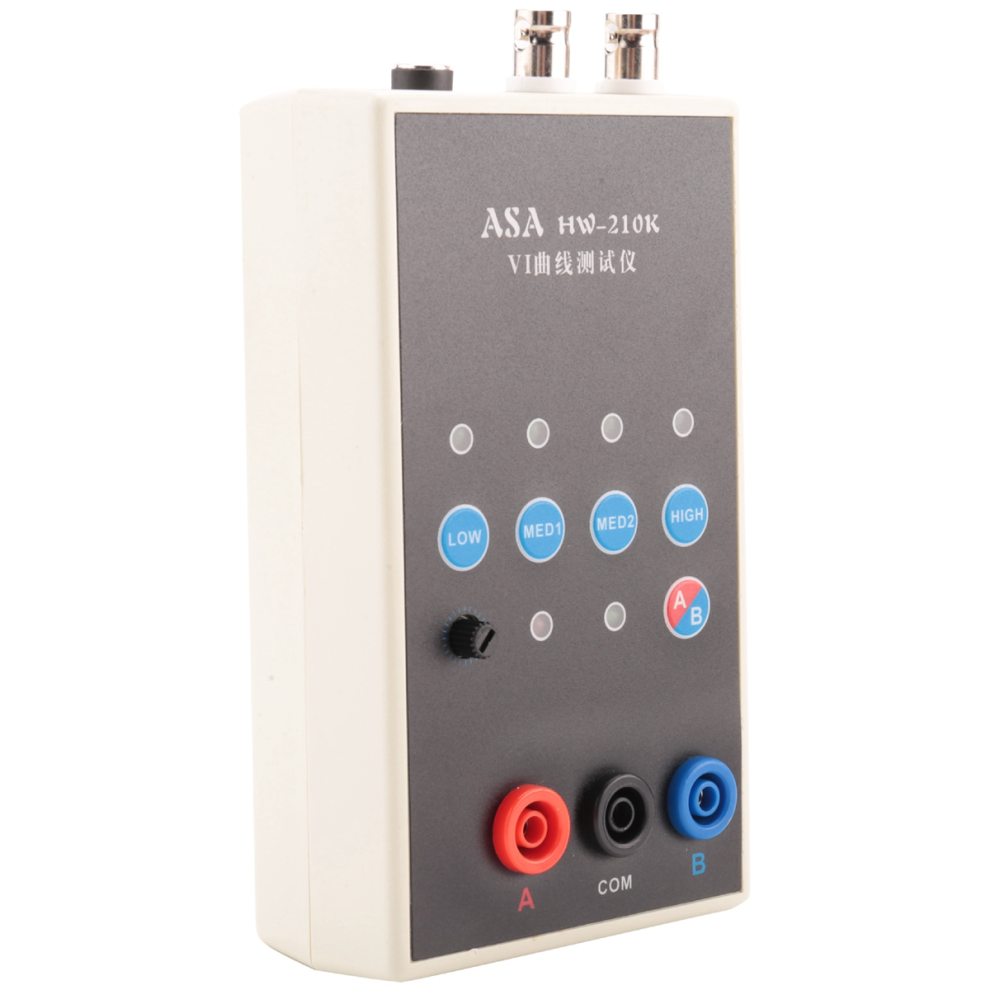

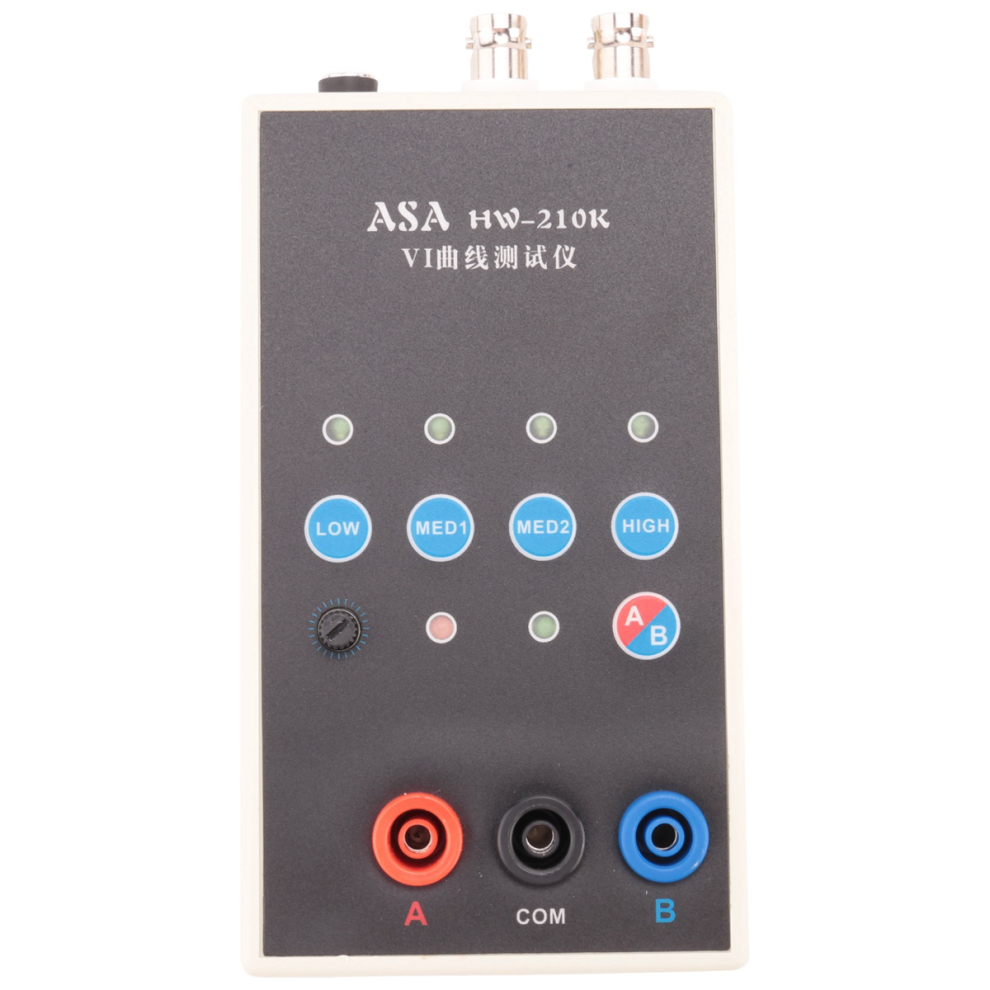

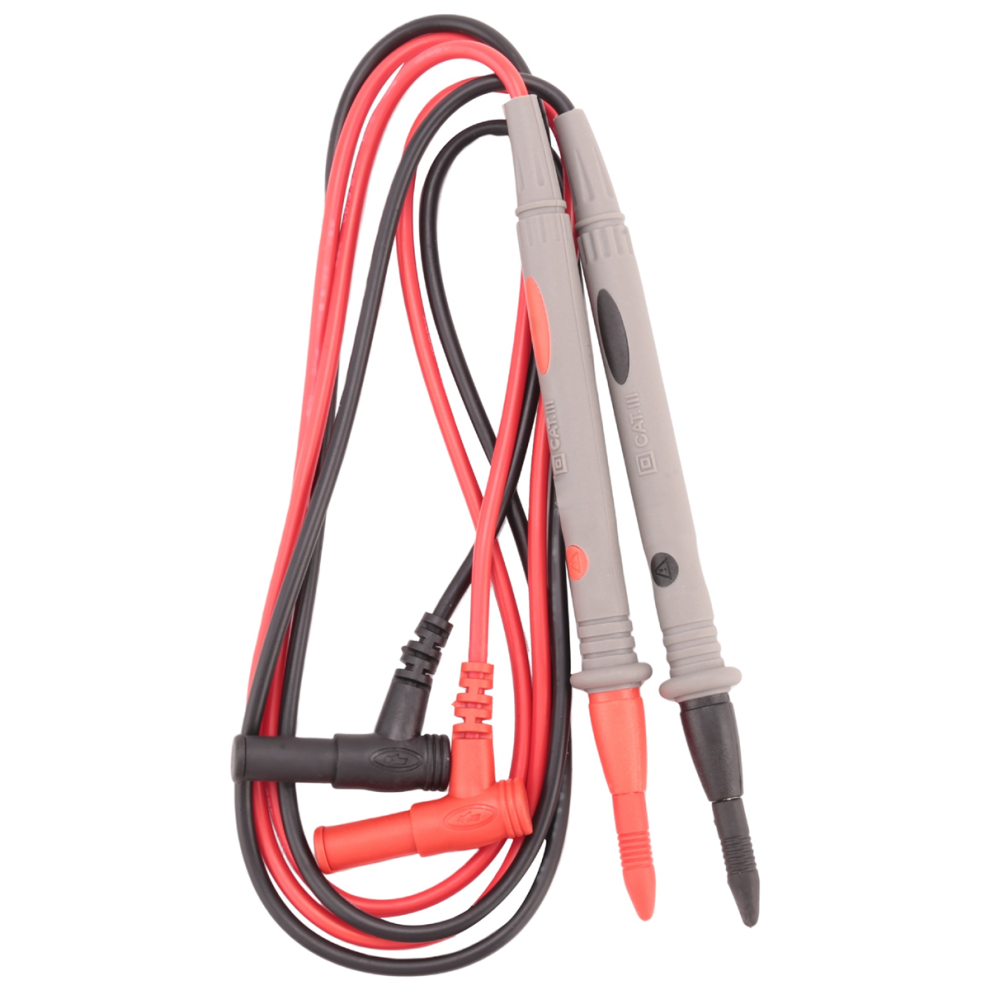

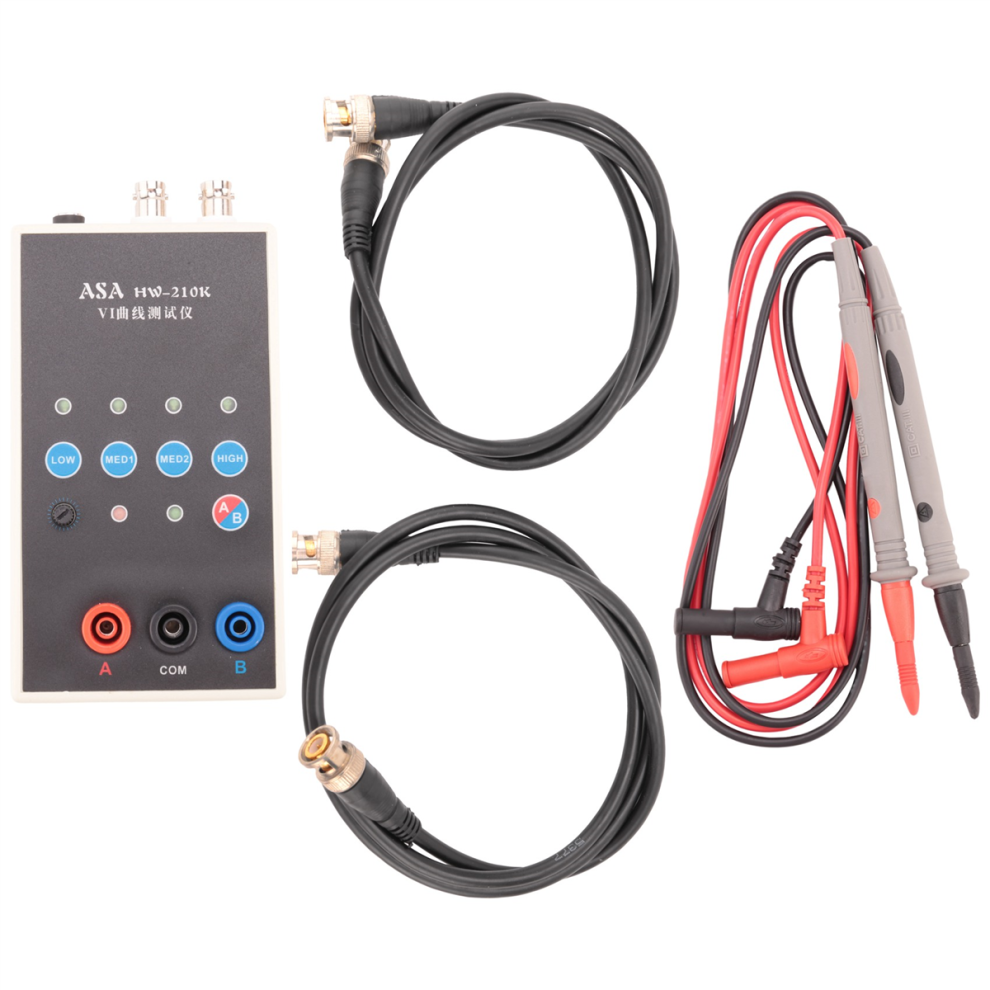

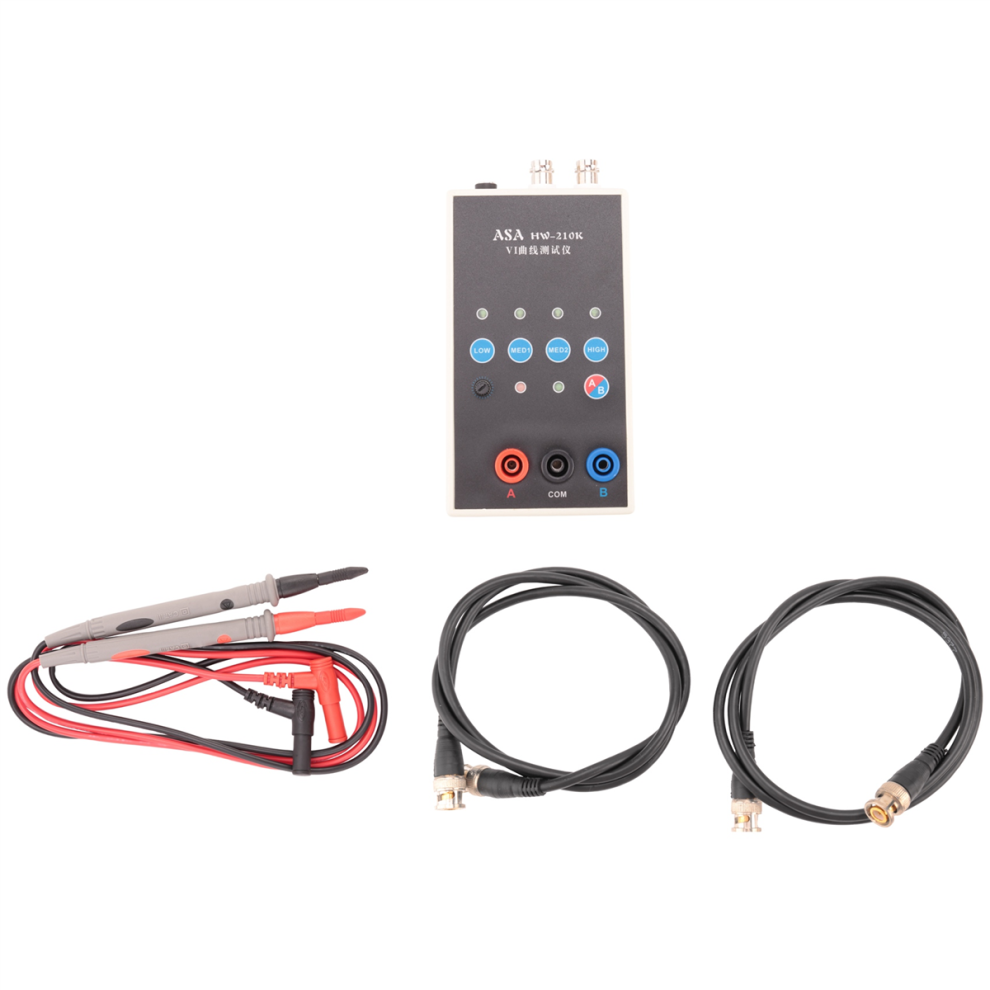

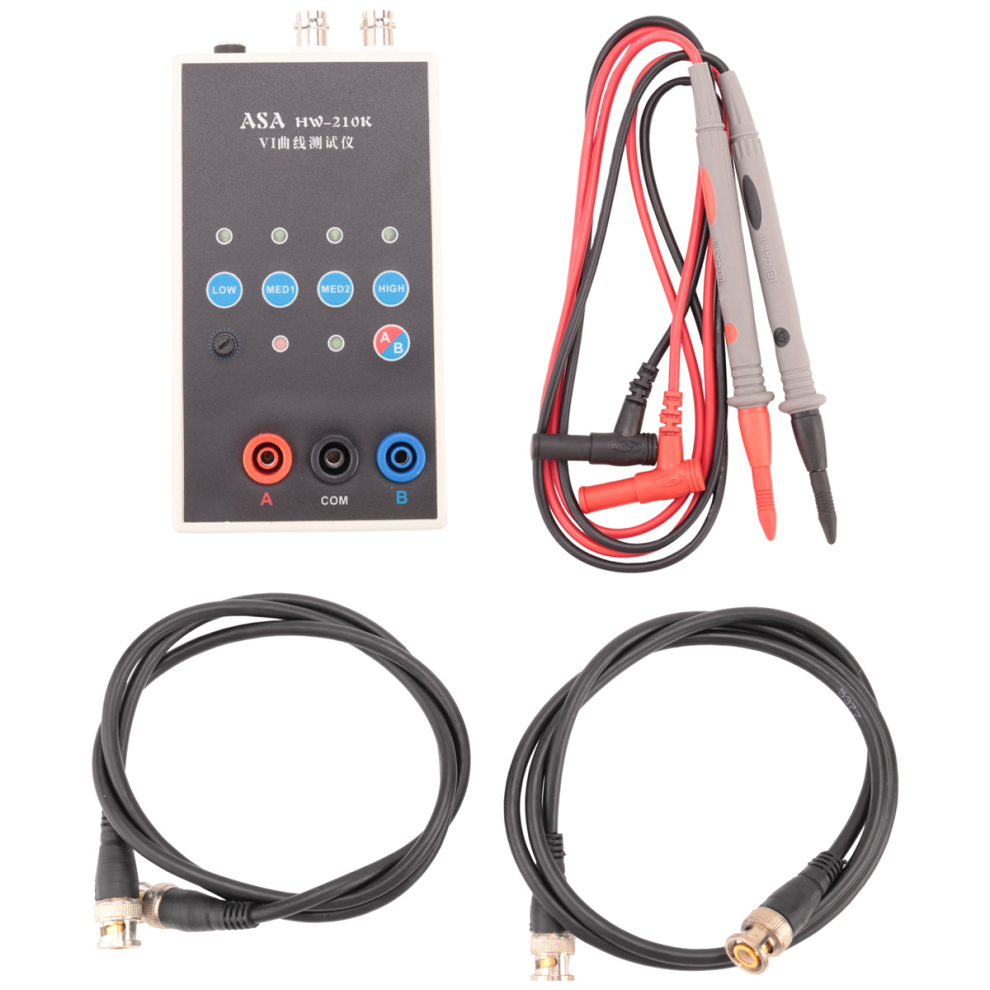

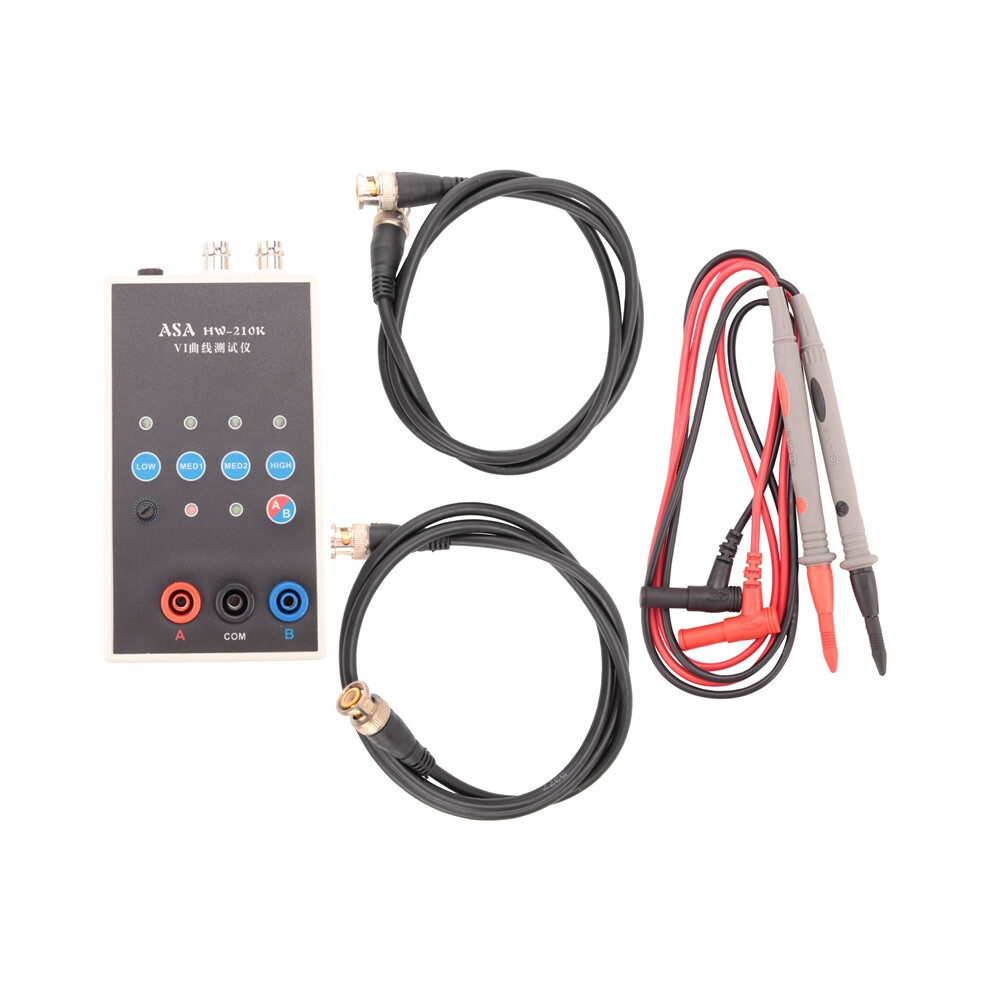

Dual-Channel VI Curve Tester Circuit Board Online Detectie ASA

Dual-Channel VI Curve Tester Circuit Board Online Detectie ASA Beschrijving

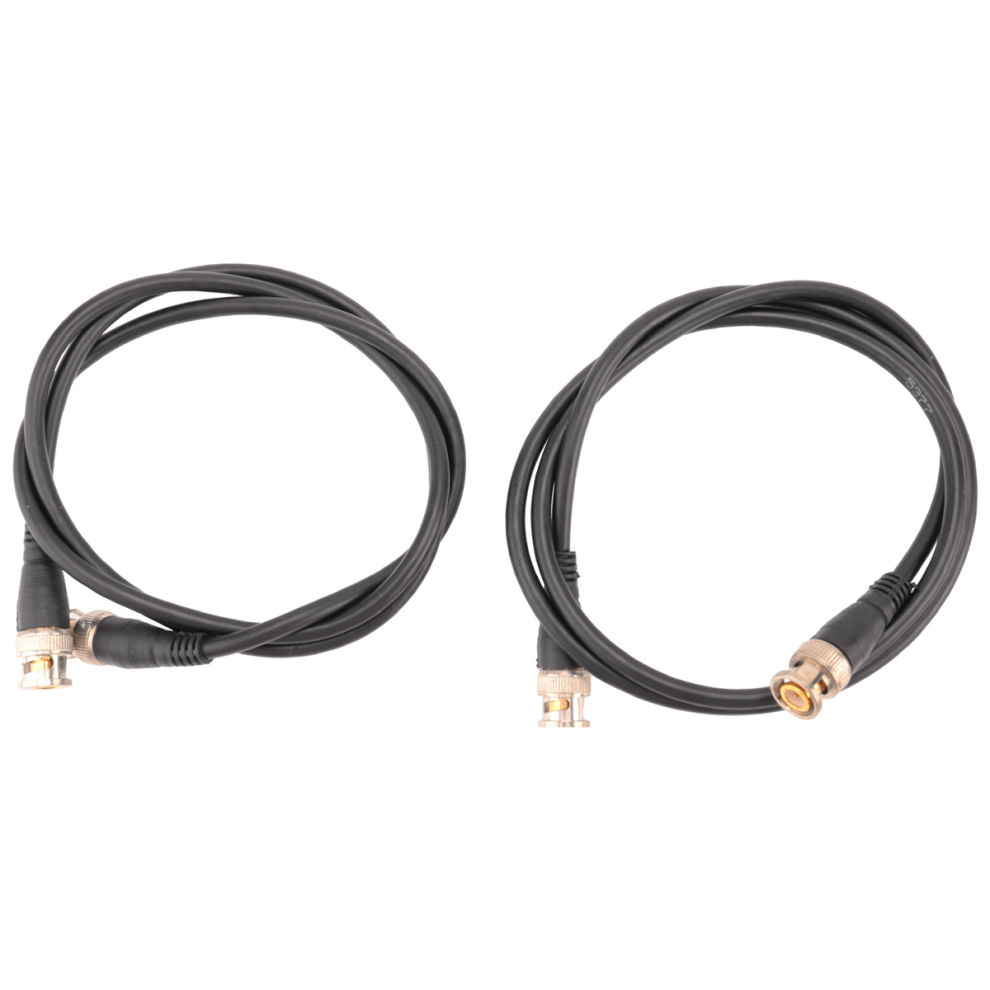

testfrequenties, kan worden gebruikt bij aansluiting op een oscilloscoop, zowel analoge als digitale oscilloscopen; oscilloscopen kunnen worden gebruikt; Dubbele signaalingang, wisselende weergave; 4-traps frequentie, instelbare wisselsnelheid; Eén klik op enkel kanaal / wisselende weergave GEBRUIKSAANWIJZING: Oscilloscoopparameterinstelling: Stel de oscilloscoop in op de XY-modus (verschillende oscilloscopen hebben verschillende instelmethoden, probeer het zelf). Stel de verticale parameters van de 2 XY-kanalen in op 1V/, en slechts één van de enkelsporige oscilloscopen hoeft te worden aangepast. De analoge oscilloscoop hoeft de tijdbasis niet aan te passen, de tijdbasis van de digitale oscilloscoop wordt ingesteld tussen 1-5 ms. Nadat de verbinding correct is, geeft de oscilloscoop een horizontale lijn weer. Als er een verticale lijn wordt weergegeven, moet de xY-stekker worden omgedraaid. Pas de verticale en horizontale parameters aan, de horizontale en verticale lijnen verschijnen in het weergavevak. Methode voor het aansluiten van een analoge oscilloscoop: De analoge oscilloscoopverbinding is relatief eenvoudig en verschillende oscilloscopen verschillen enigszins. Stel de oscilloscoop in op de xY-modus. Sommige oscilloscopen kunnen worden bediend door op de knoppen te drukken, terwijl andere via de knop in de xY-modus staan. Bestudeer dit zelf. Sluit de BNC-kabel aan op de oscilloscoop en schakel deze in. Normaal gesproken wordt er een horizontale lijn weergegeven. Pas de xY verticale kanaalparameters aan, ongeveer 1V/, en pas vervolgens de xY-verzwakking aan zodat de horizontale lijn in het displayframe staat. Het kan ook de VI-testversie doorstaan. De x-verzwakkingspotentiometer aan de bovenkant kan helpen bij het aanpassen van de lengte van de horizontale lijn. Als de testpen kortgesloten is, wordt er onder normale omstandigheden een verticale lijn weergegeven. Als de verticale lijn te lang of te kort is, moet u de Y-kanaalparameters aanpassen om de verticale lijn in het displayframe te maken. Een half raster of 1 raster tot de rand is beter. Als de horizontale en verticale lijnen normaal zijn, kunt u de normale meting invoeren. Materiaal: kunststof Kleur: zwart Inhoud van de verpakking: 1 * Tester 1 paar * BNC-kabel 1 paar * testkabel Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen. Let op: Licht en verschillende beeldscherminstellingen kunnen ervoor zorgen dat de kleur van het artikel op de foto enigszins afwijkt van de werkelijkheid. De toegestane meetfout bedraagt +/- 1-3 cm.
