EG7500 Inverter Front Stage Boost Push-Pull-schakeling

EG7500 Inverter Front Stage Boost Push-Pull-schakeling Beschrijving

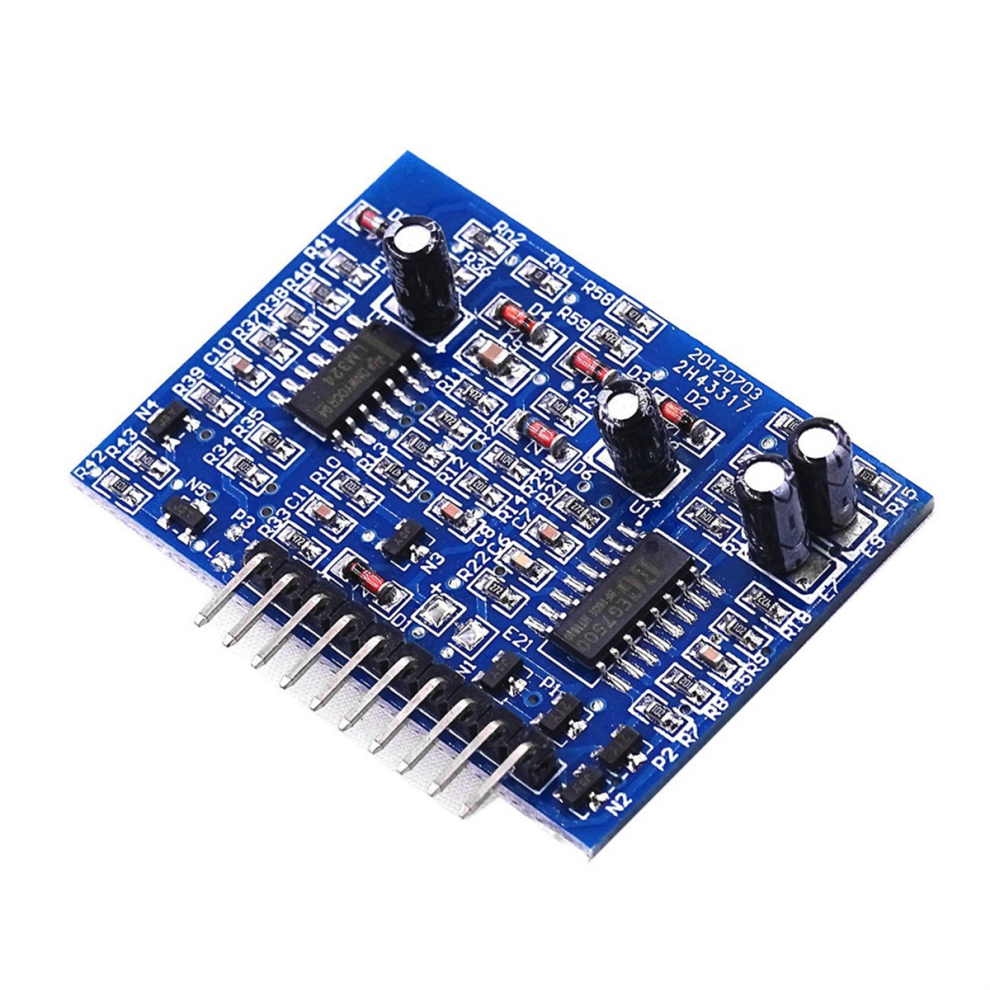

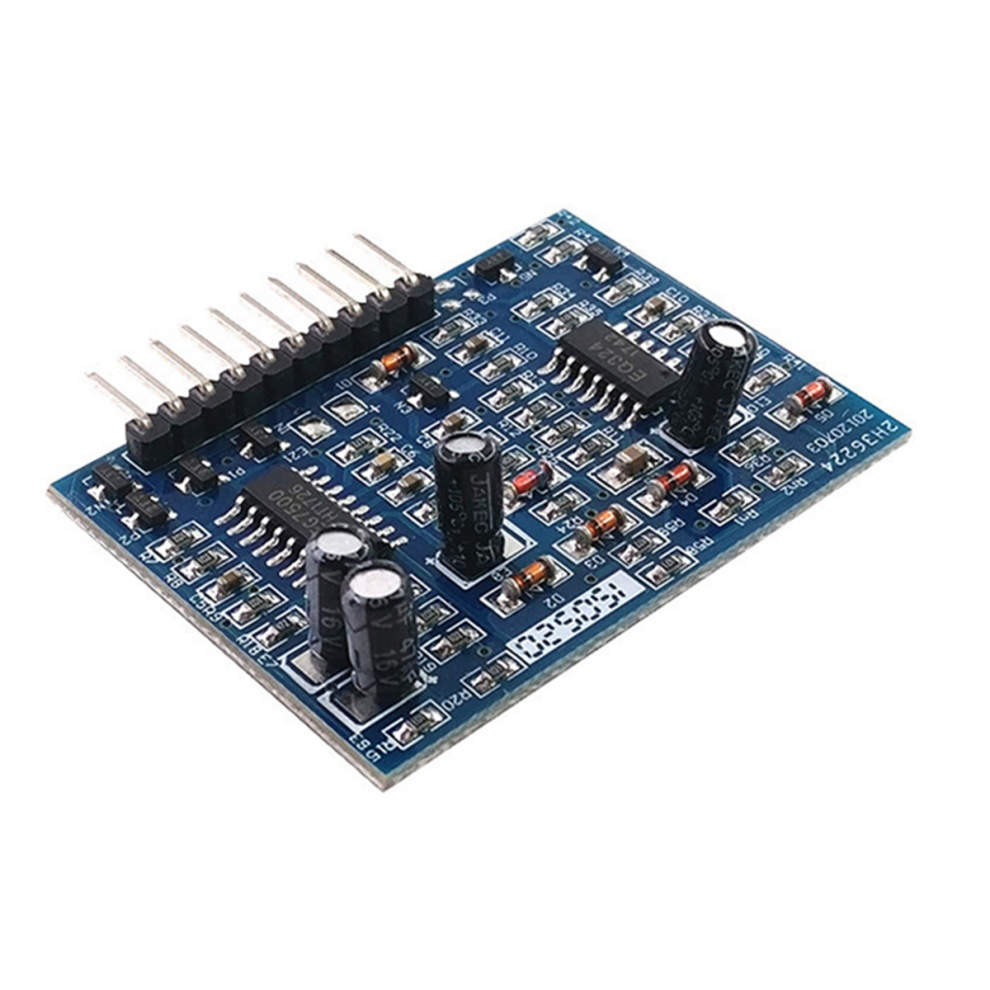

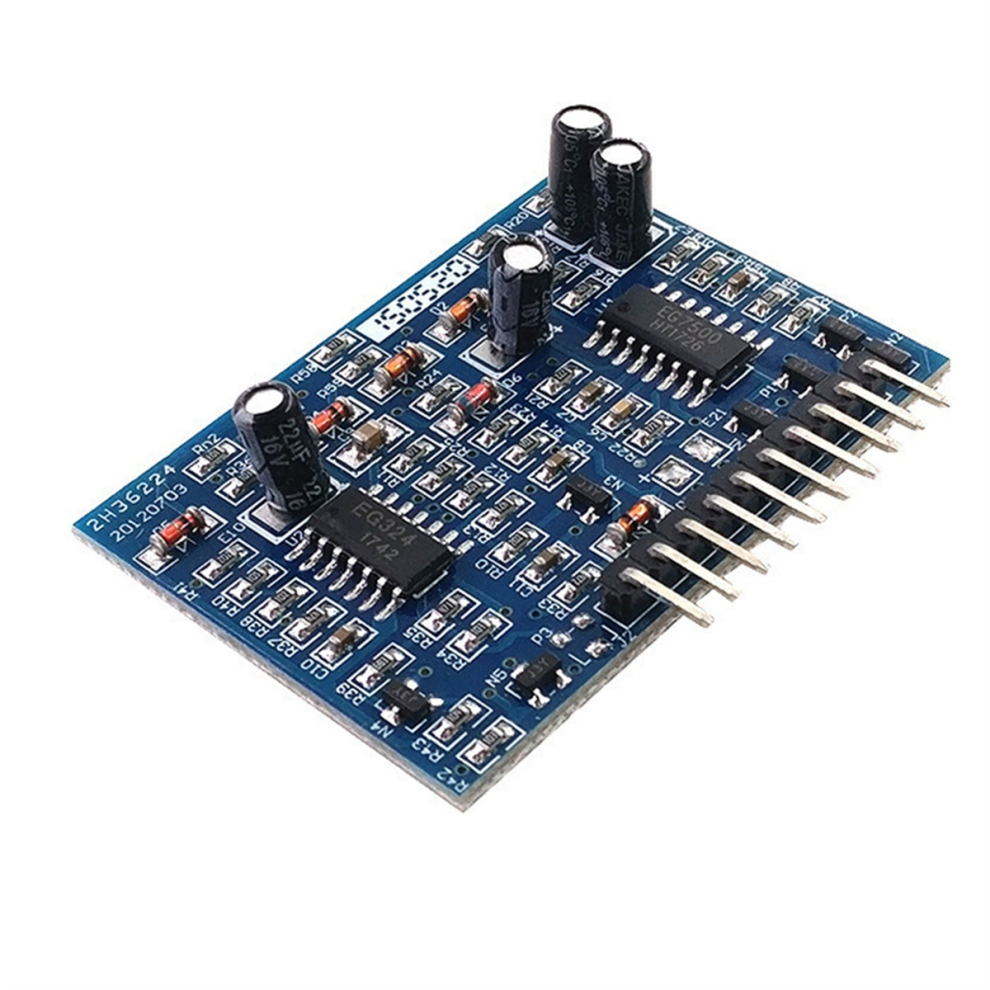

Functiebeschrijving: EG7500 booster-aandrijfplaat
neemt het model van push-pull step-up-structuur aan
De PWM-frequentie EG7500 booster-aandrijfplaat is 40 KHZ
heeft +/- 1 a stroomaandrijfuitgangsvermogen
overdrukbeveiliging 15 V +/- 0,5 V

kleur: blauw
Materiaal: PC + metaal
onderspanningszoemer Minder dan 10,5 V +/- 0,5 V
onderspanningsbeveiliging Minder dan 9,5 V +/- 0,5 V
overstroombeveiligingsvoet 48 mV

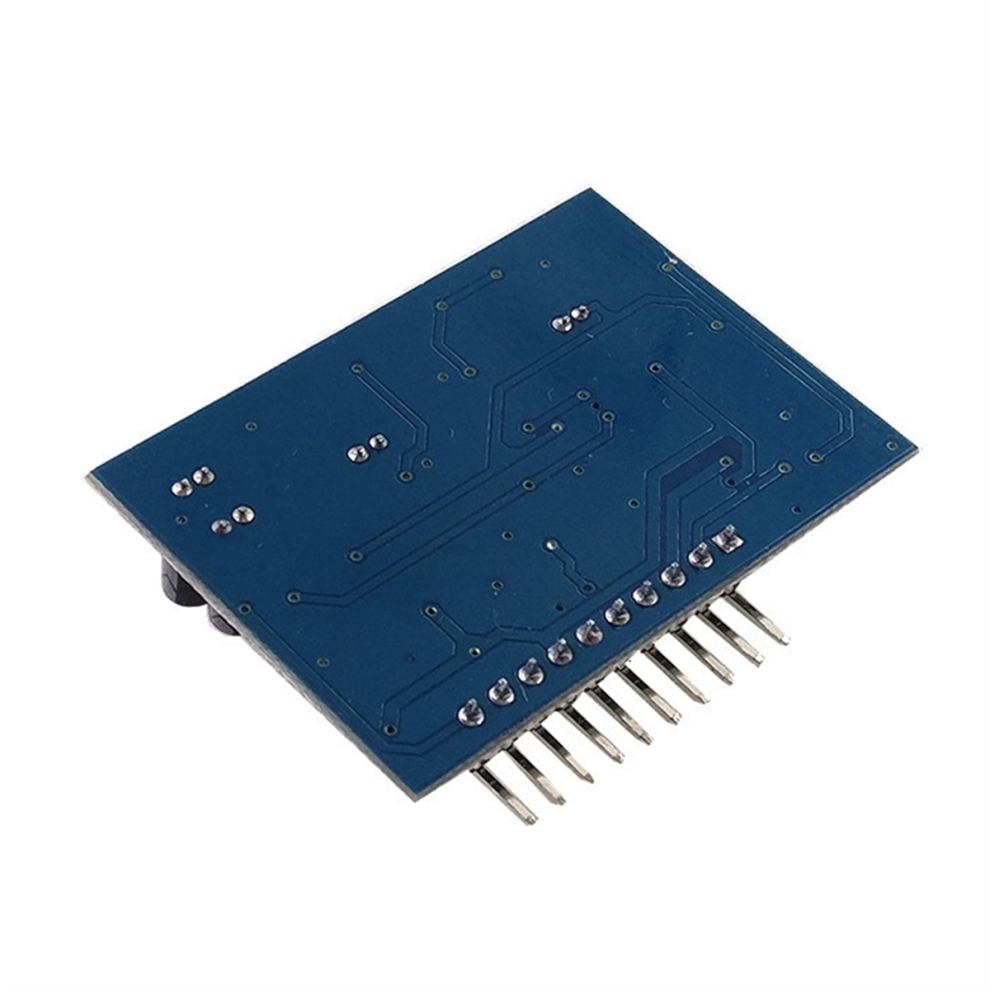

PCB-materiaal: FR - 4, dikte: 1,5 mm
afmetingen: lang 46 mm x 33,5 mm breed
maximale hoogte plaatdelen: 9 mm
gewicht: 7 gram

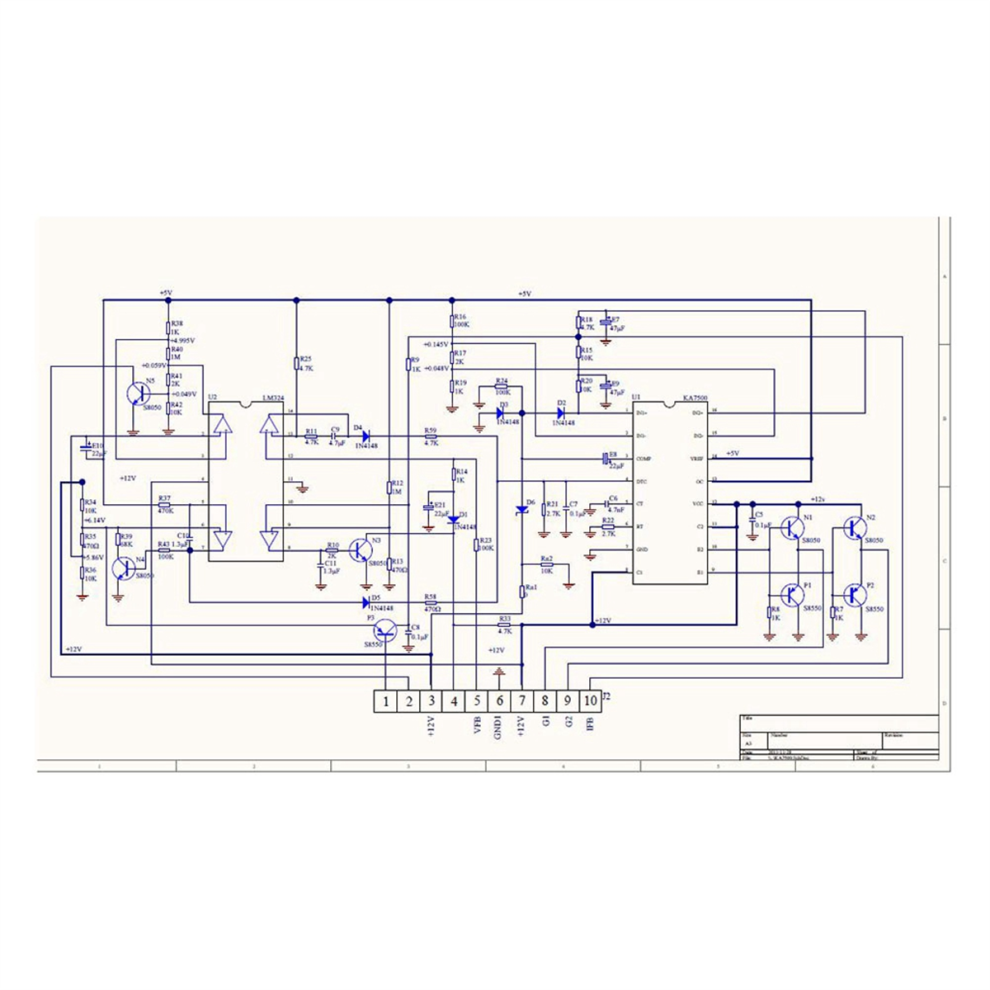

Functie Omschrijving: EG7500 aangedreven plaatpen
1. de temperatuur
2. onderspanningszoemer
3. VCC + 12 V
4. ventilatorregeling
5. VFB
6. GND
7. + 12 V
8-9 driveruitgangszijde
MOS-buis RDS-detectie, overstroombeveiliging
Overstroombeveiliging na 8-9 voet aangestuurde MOS-buis, verkeerd om niet op te starten

Inhoud van de verpakking:

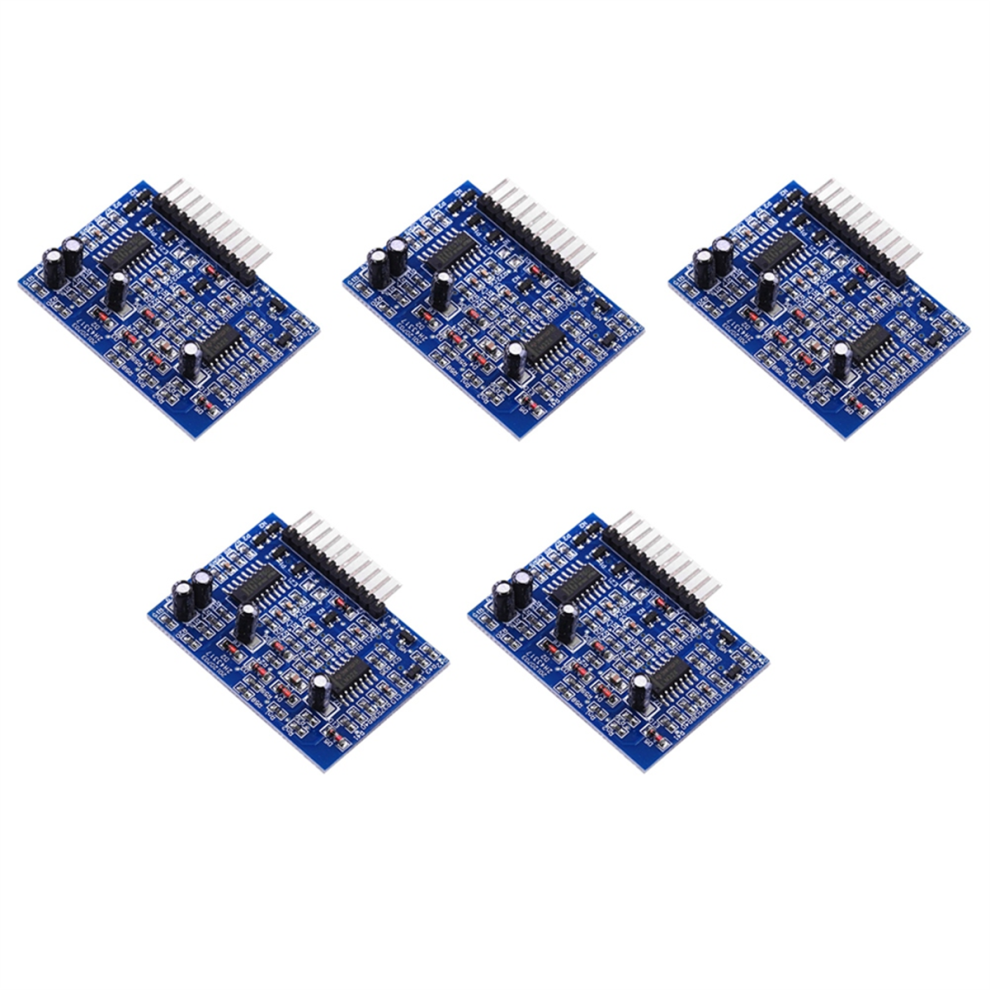

5 x EG7500-omvormer

Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende displays kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
