Frequentiemetermodule PLJ-8LED-R Frequentieweergavemeting, B

Frequentiemetermodule PLJ-8LED-R Frequentieweergavemeting, B Beschrijving

2,4 GHz frequentiemeter met Pic16f648a als kern. De frequentiereferentie maakt gebruik van een temperatuurgecompenseerde, spanningsgestuurde kristaloscillator (2,5 ppm -Tcxo).
Gebruikt een gate-regelmethode en een nauwkeurig tijdalgoritme (niet-getimede interruptiemethode). De gate- (displayvernieuwing) tijd is optioneel vanaf 0,01 seconde/0,1 seconde/1,0 seconde en de frequentiewaarde wordt in realtime weergegeven.
Single-ended input-ontwerp, drie frequentiemeetkanalen (laag kanaal/hoog kanaal/automatisch kanaal) zijn optioneel. Dubbel if-ontwerp, if-waarde en plus/min-modus kunnen onafhankelijk van elkaar worden ingesteld.
Gebruikt een achtcijferig 0,56-inch digitaal buizendisplay met hoge helderheid en acht instelbare helderheidsniveaus. Ongeldige nullen worden automatisch gewist, filteren van ongeldige frequentiewaarden is optioneel en het wissen van de laatste bit is optioneel.
Eenvoudig circuit, redelijke structuur, bediening met twee knoppen, eenvoudige bediening.

Werkspanning:
Dc-ingang: DC 9 V-15 V (met beveiliging tegen omgekeerde polariteit)
Werkstroom:
Maximaal 160 Mb (testomstandigheden: ① DC 12 V-voeding; ② Rode digitale buis; ③ Acht helderheidsniveaus)
Weergavecijfers:
Achtcijferig LED-display, maximaal acht cijfers kunnen worden weergegeven.
Schermhelderheid:
Acht helderheidsniveaus van LED zijn instelbaar en de fabrieksinstelling is de hoogste helderheid.
Onboard-interface:
Dc-ingang (voedingsinterface): Hx2.54-2p-aansluiting
In (Signaalingang): Hx2.54-2p-aansluiting
Icsp (programmeerinterface): 2.54-6p-pin
Opmerking: Verschillende batches kunnen verschillen in productuiterlijk, kleur en gedrukte tekens hebben, die het gebruik niet beïnvloeden

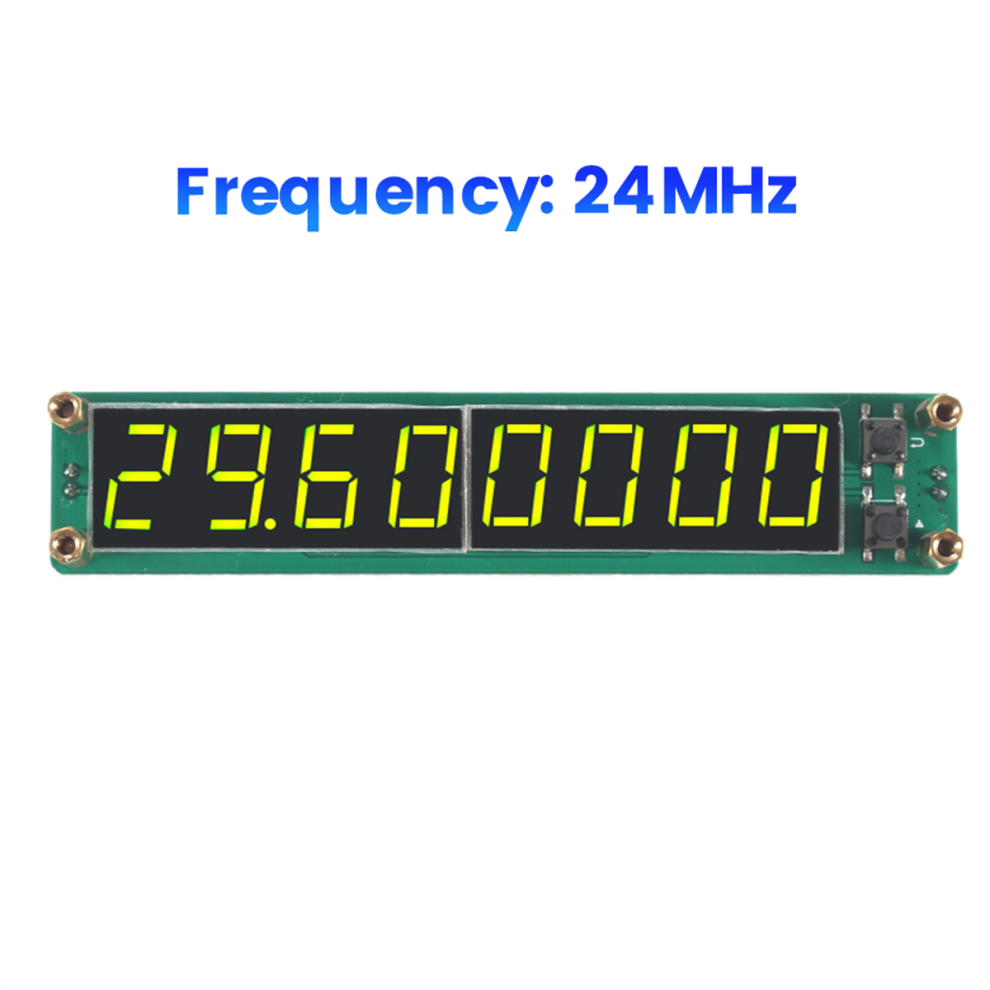

Frequentie: 24 MHz
Type: B: Geel licht
Kleur: Zoals afgebeeld
Materiaal: PCB

Inhoud van de verpakking:

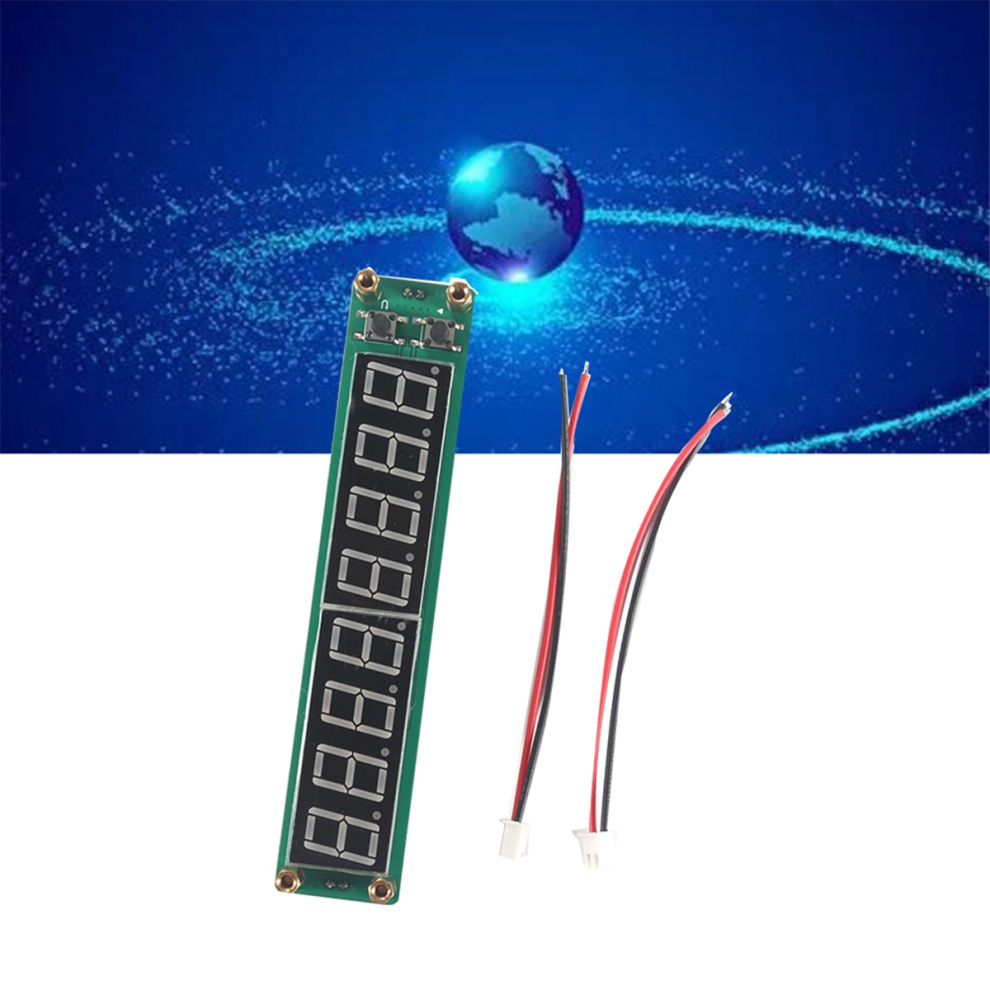

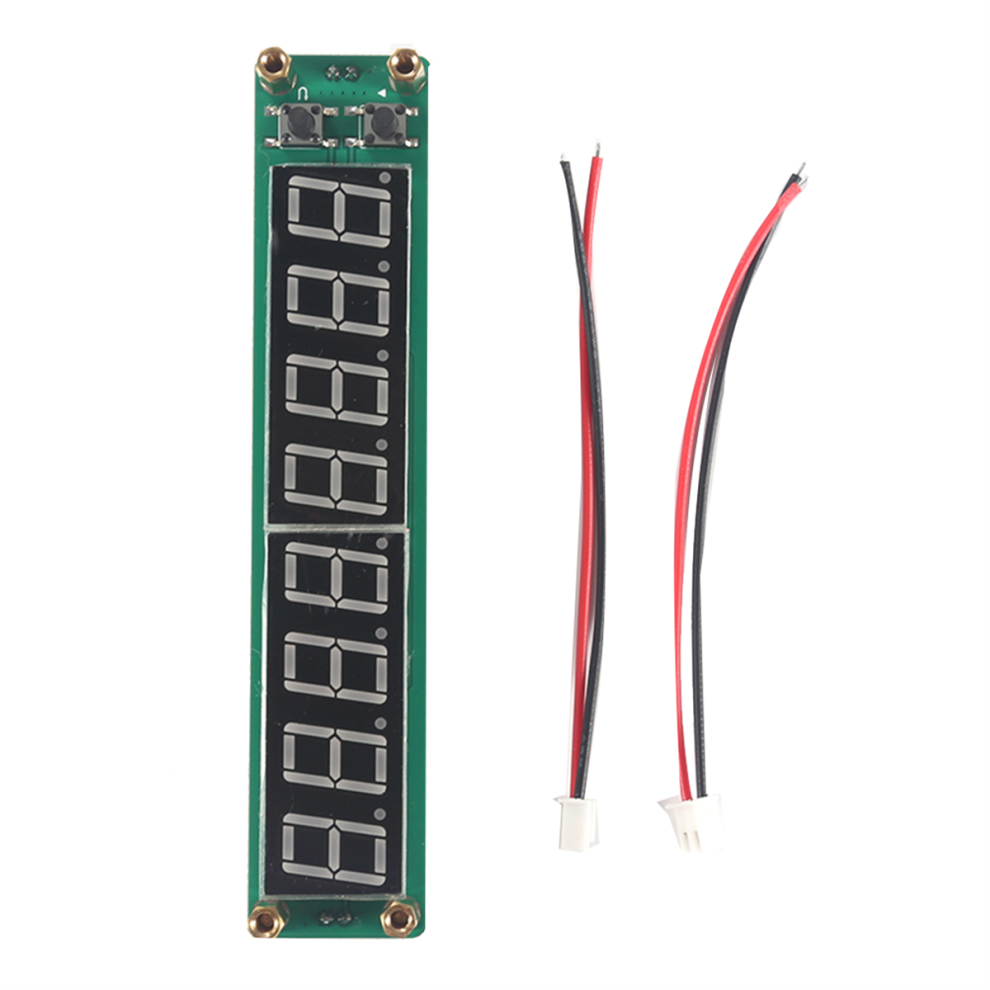

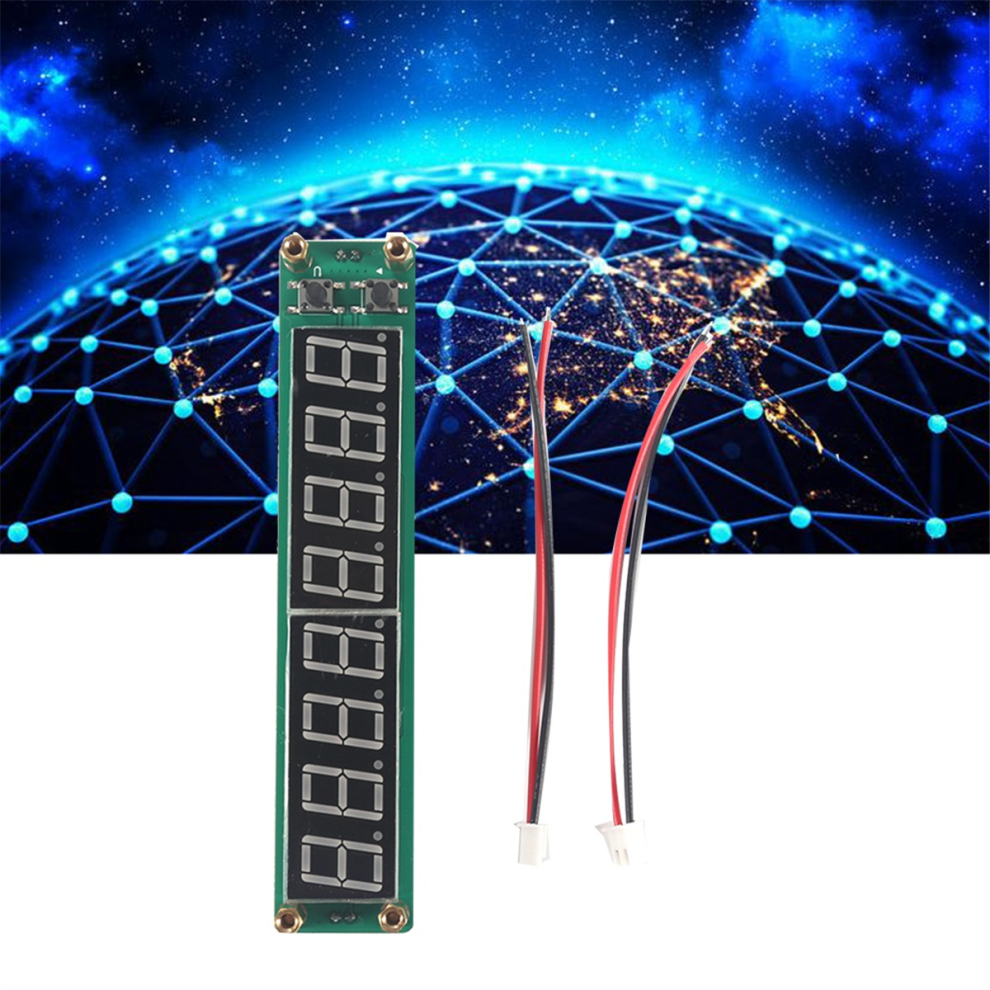

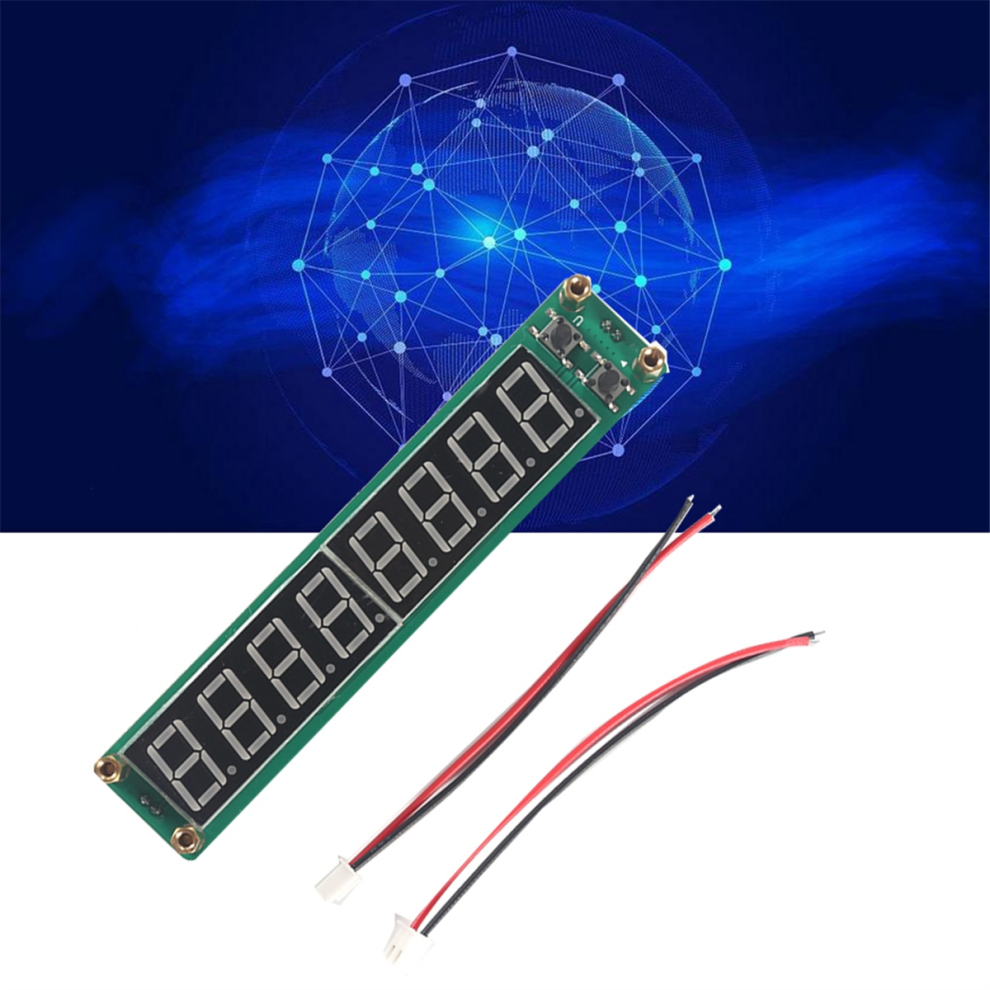

1 * Frequentiemetermodule
2 sets * Kabelbomen

Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende weergaven kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijkheid. De toegestane meetfout is +/- 1-3 cm.
