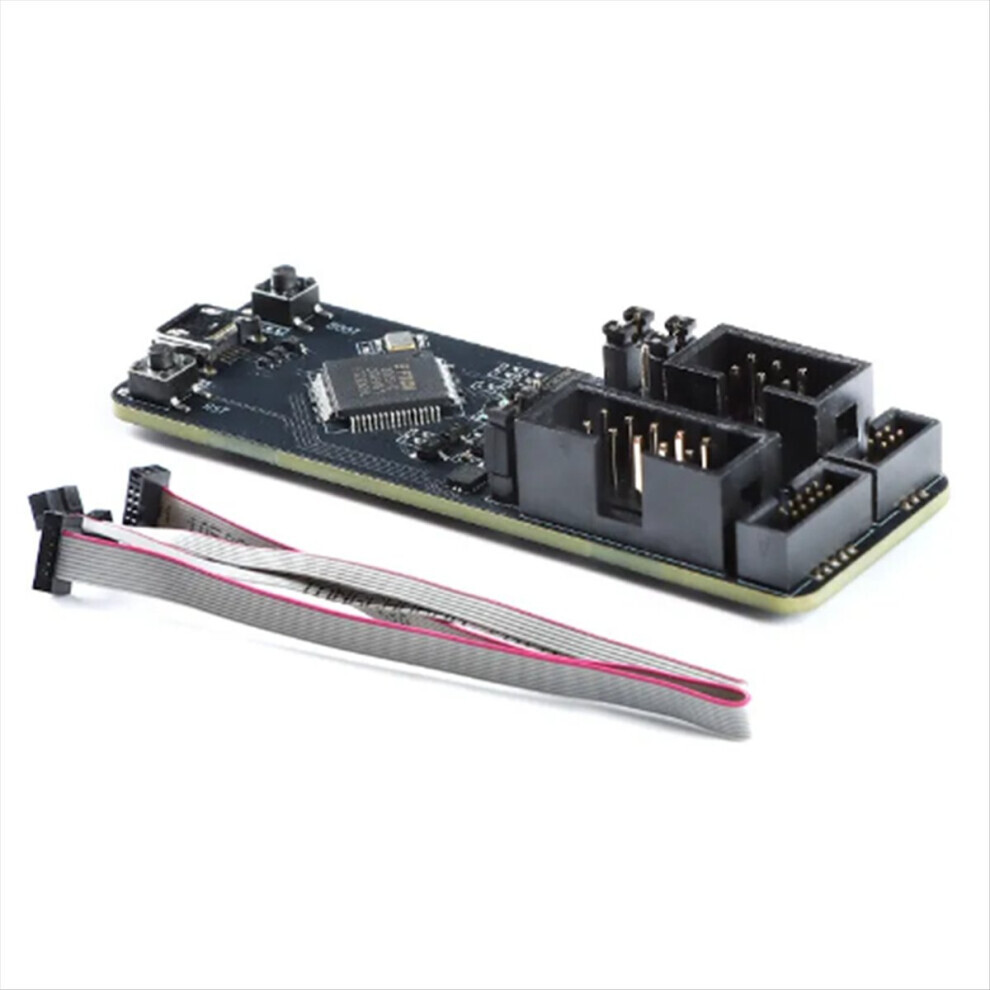

Für ESP32 ESP-Prog Entwicklungsboard JTAG Debug Programm Downloader Mod

Für ESP32 ESP-Prog Entwicklungsboard JTAG Debug Programm Downloader Mod Beschrijving

Für ESP32 ESP-Prog Entwicklungsboard JTAG Debug Programm Downloader Mod Beschreibung

Funktionen:
1. ESP-Prog ist ein Entwicklungs- und Debugging-Tool mit automatischem Firmware-Download, serieller Kommunikation, JTAG-Online-Debugging und weiteren Funktionen. Der automatische Firmware-Download und die serielle Kommunikation sind für die ESP8266- und ESP32-Plattformen verfügbar, die JTAG-In-Circuit-Debugging-Funktion für die ESP32-Plattform.
2. ESP-Prog ist benutzerfreundlich und kann mit nur einem USB-Kabel an einen Computer angeschlossen werden. Der Computer erkennt die Download-Funktion und die beiden JTAG-Ports.
3. ESP-Prog wird über ein Kabel mit dem Benutzerboard verbunden. Der Stecker ist in 2,54-mm- und 1,27-mm-Rasterbauformen mit ausfallsicherem Design erhältlich. Die Benutzerplatine muss die Programm- (6-polig) und JTAG-Anschlüsse (10-polig) in der entsprechenden Reihenfolge anschließen.
4. Da die Versorgungsspannung verschiedener Benutzerplatinen unterschiedlich sein kann, kann die Stromversorgung der beiden Schnittstellen des ESP-Prog über die Stiftleiste zwischen 5 V und 3,3 V umgeschaltet werden, was eine hohe Kompatibilität gewährleistet.

Farbe: Schwarz
Material: PC + Metall
Produktbeschreibung:
Größe: 73,4 mm x 25,1 mm
Schnittstelle: Programm; JTAG
Anwendungsschritte:
1. Verbinden Sie die ESP-Prog-Debug-Platine über ein USB-Kabel mit dem USB-Anschluss Ihres Computers.
2. Installieren Sie den FT2232HL-Chiptreiber auf Ihrem Computer. Der Computer erkennt zwei Ports, was darauf hindeutet, dass der Treiber erfolgreich installiert wurde.
3. Wählen Sie mithilfe der Pin-Stiftleiste die Ausgangsspannung des Netzteils an der Programm-/JTAG-Schnittstelle aus.
4. Verbinden Sie das Debug-Board und das ESP-Produktboard mit dem grauen Kabel.
5. Automatisches Herunterladen und JTAG-Debugging des ESP32-Produktboards können mithilfe offizieller Softwaretools oder Skripte durchgeführt werden.

Lieferumfang:
1 x ESP-Prog Entwicklungsboard für ESP32
1 x Kabel

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig vom Original abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
