Harvester Module Ltc3588 Piezo Harvester Multifunctioneel Gemak Zonne-PiëZo-Componenten

Harvester Module Ltc3588 Piezo Harvester Multifunctioneel Gemak Zonne-PiëZo-Componenten Beschrijving

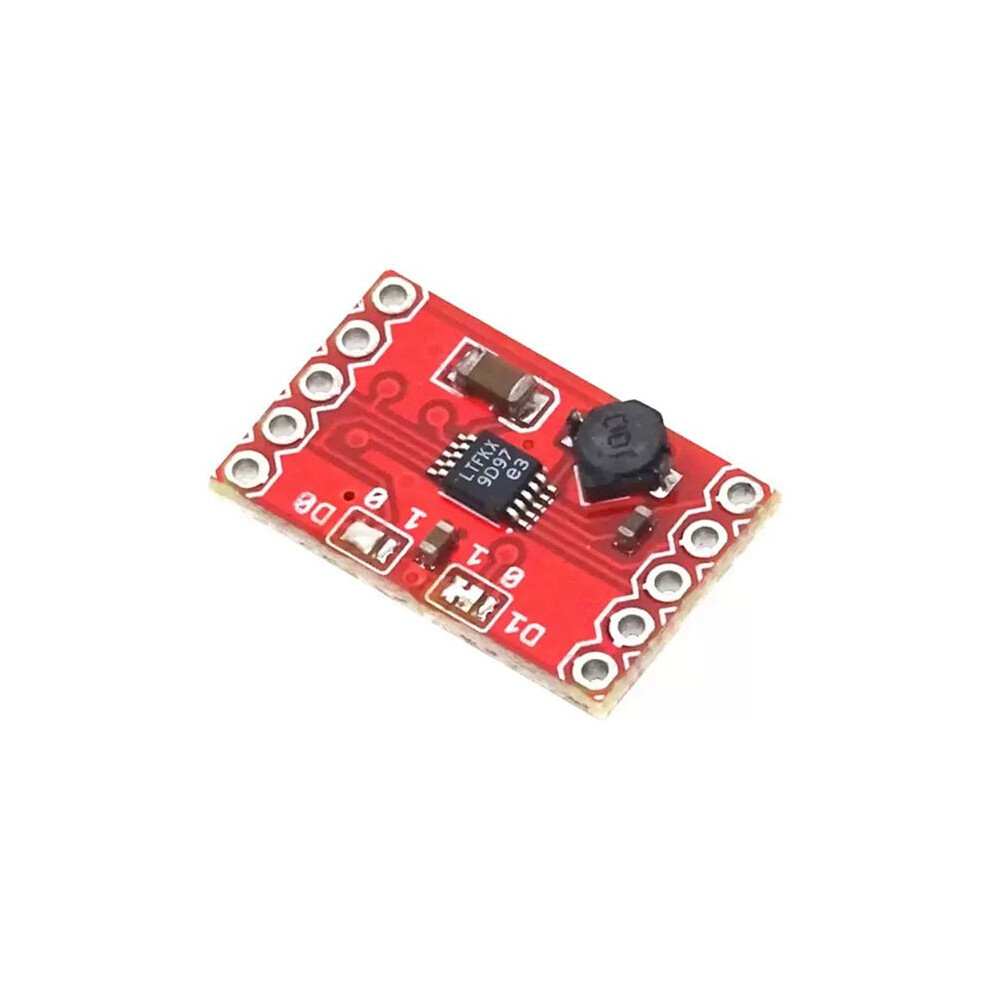

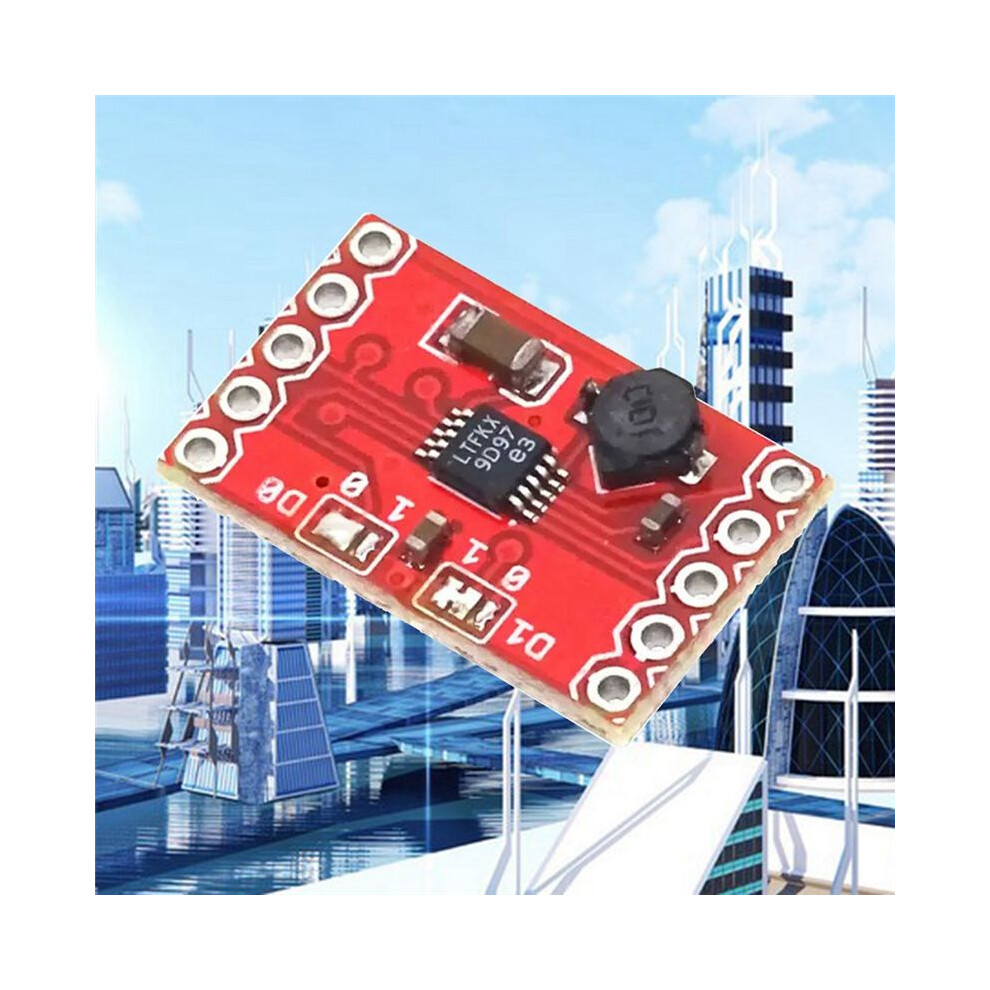

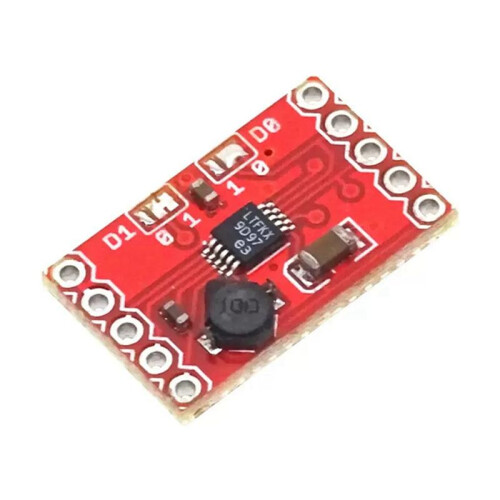

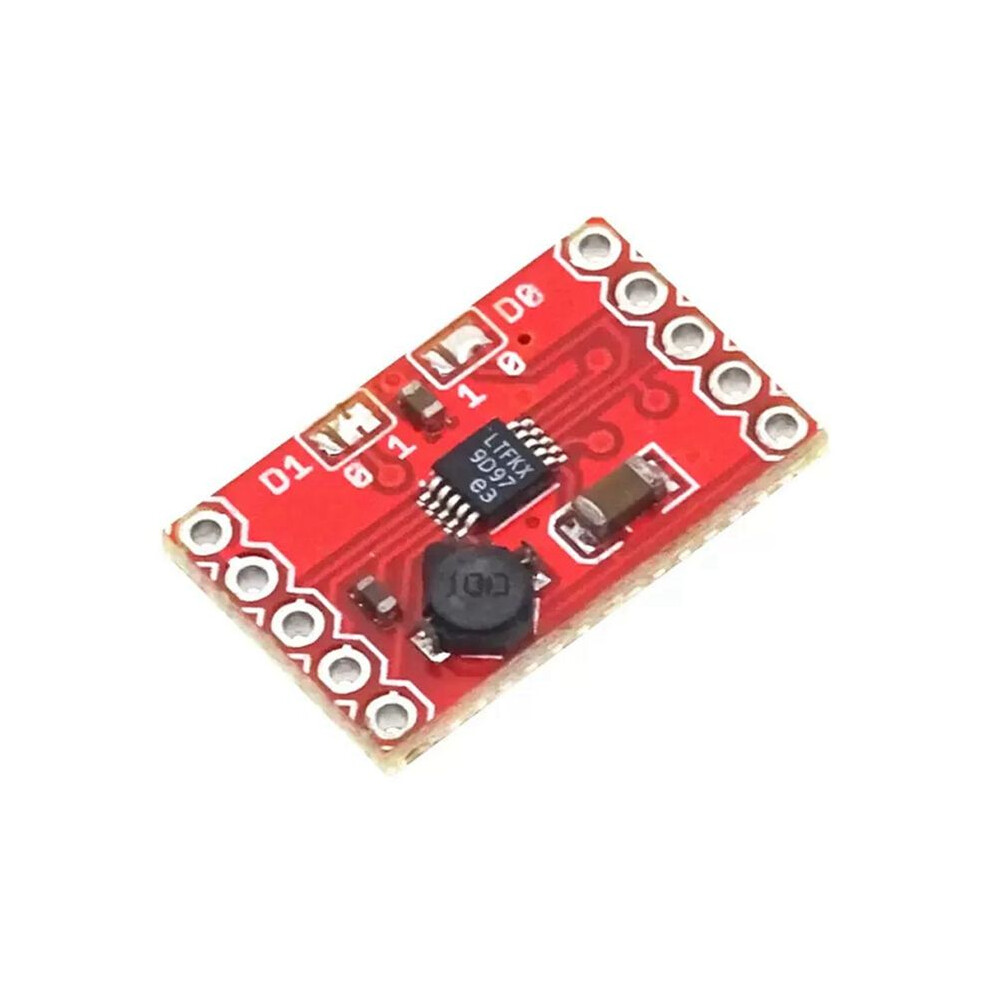

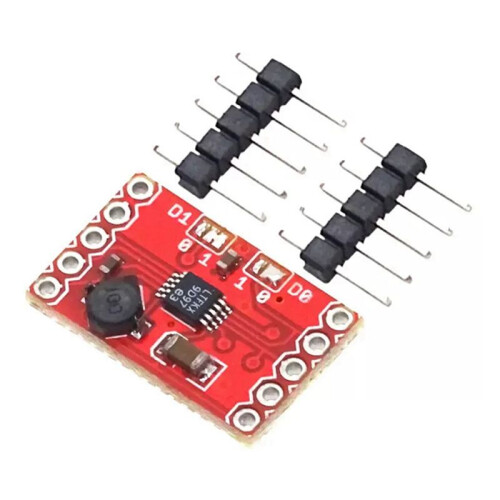

Deze kleine module maakt gebruik van de LTC3588 piëzo-elektrische energieoogster. Deze kleine module verzamelt niet alleen piëzo-elektrische , maar ook zonne-.
Er is een brug die de invoer kan omzetten in piëzo-elektrische elementen (PZ1 en PZ2) en de directe invoer (Vin) kan omzetten in een gelijkstroombron. Beide bruggen trekken stromen binnen 20 volt. Bovendien kan dit bord alleen als Buck-regelaar worden gebruikt.
Het heeft een ultra-lage ruststroom-onderspanningsvergrendelingsmodus, die een groot lekvenster heeft dat de lading van de ingangscondensator kan verzamelen, en de Buck-regelaar kan het geaccumuleerde vermogen afvoeren.
Over het algemeen zijn de ingangs- en uitgangsruststromen erg klein wanneer de Ltc3588 in de slaapstand gaat. De Buck-regelaar wordt automatisch ingeschakeld om een normale werking te garanderen.
De interface kan selectief verbinding maken met vier uitgangsspanningen (1,8 V, 2,5 V, 3,3 V en 3,6 V), en de uitgangsstroom is een constante stroom van 100 mA. De uitgangscondensator kan echter plotseling een hogere stroom ontladen. Daarom hebben we een ingangsbeschermingshunt van 20 volt geïnstalleerd, waardoor de bestaande ingangscondensatoren meer lading kunnen opslaan.

Type: Energiecollectormodule
1. 950nA rustingangsstroom (uitgangsstroom - meestal onbelast)
2. 450nA rustingangsstroom (onderspanningsvergrendelingsmodus)
3. 2,7V-20V ingangsbereik
4. Geïntegreerde verliesarme dubbelgolfbrug, uitgangsstroom tot 100 mA
5. De uitgangsspanning is selecteerbaar, 1,8 V, 2,5 V, 3,3 V en 3,6 V
6. Hoog rendement Geïntegreerde hysteresis Buck /
7. Ingangsbescherming zijrivier - Tot 25 mA omgekeerde biasstroom, ingangsspanning is 20 V
8. Groot uitsluitingsbereik voor onderspanning
Opmerking: Verschillende batches kunnen verschillen hebben in uiterlijk, kleur en
