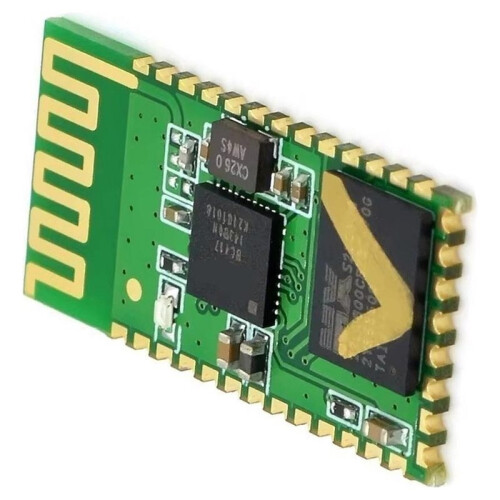

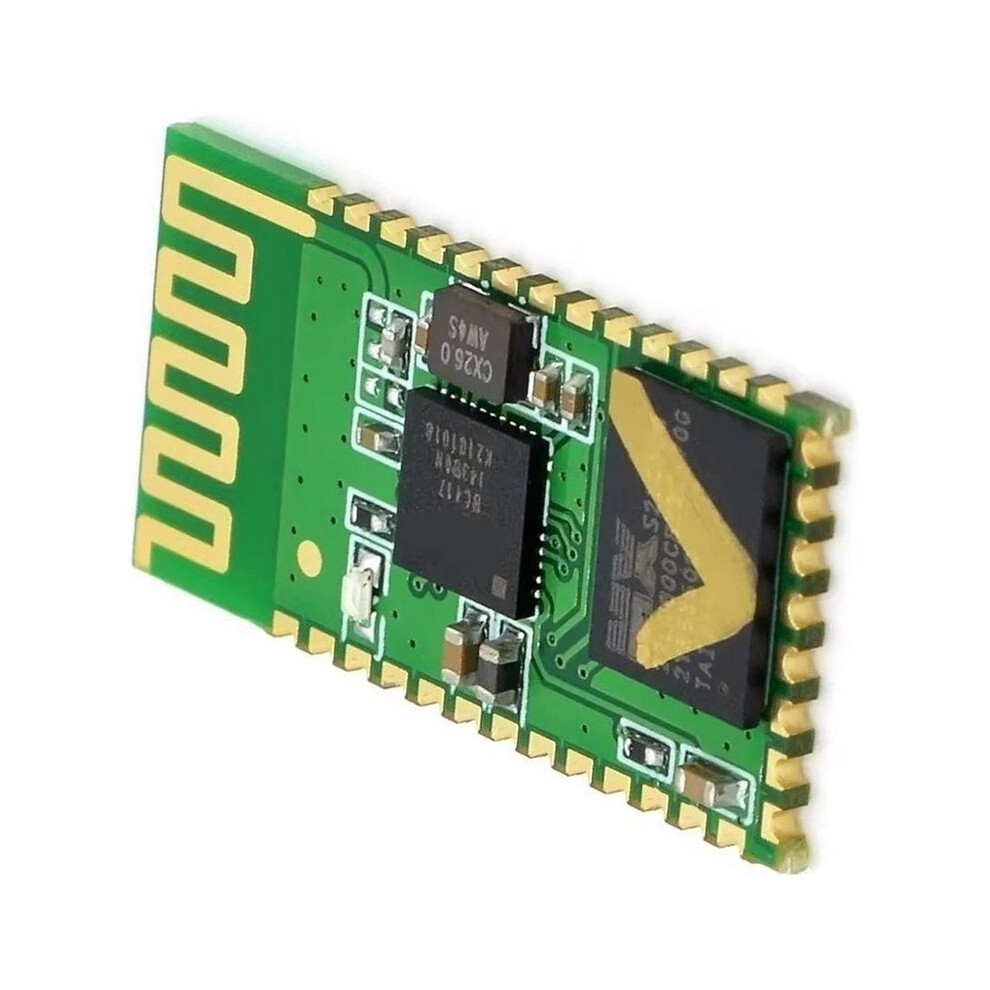

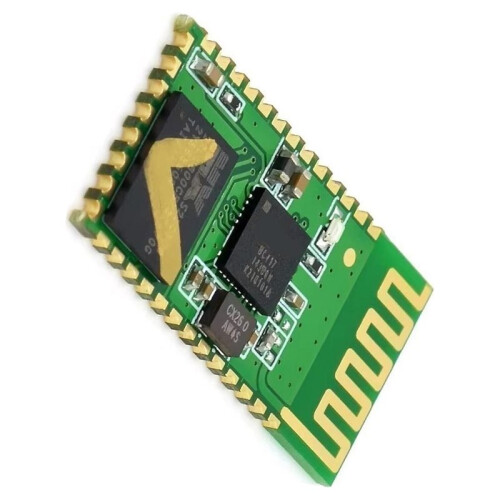

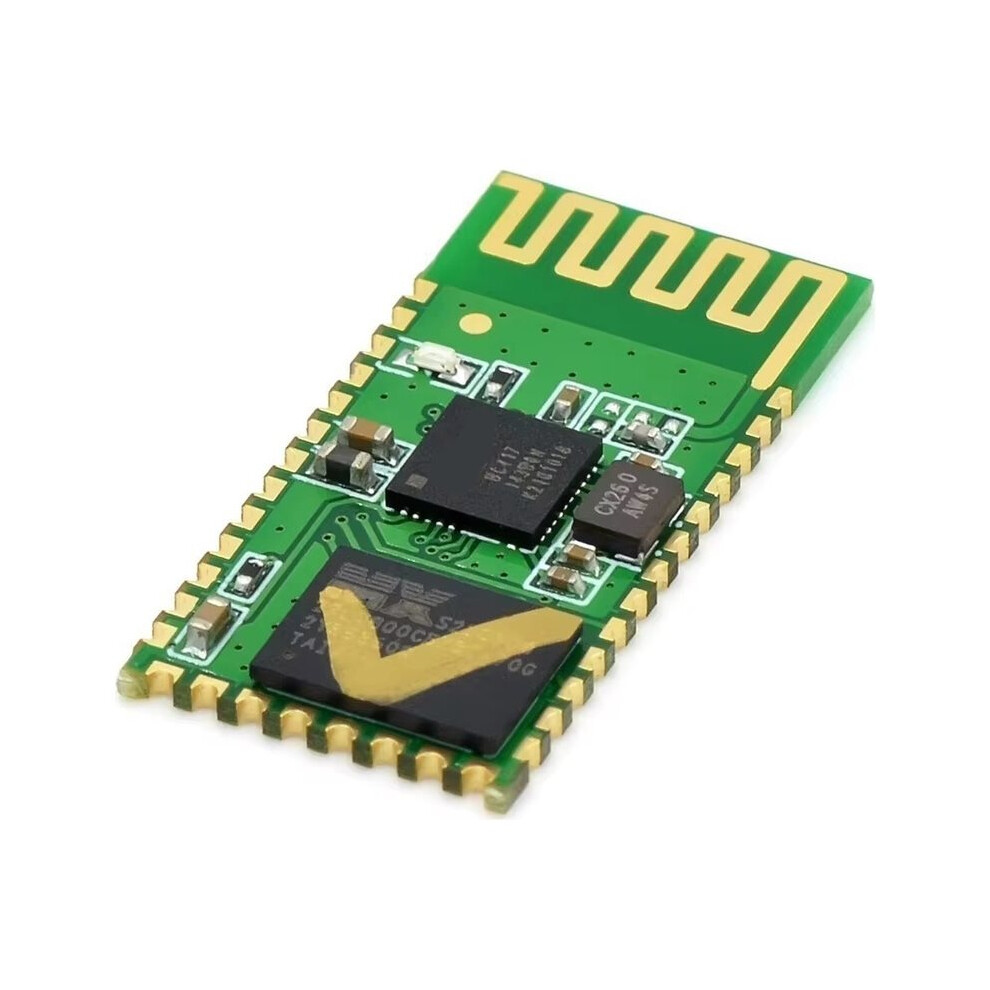

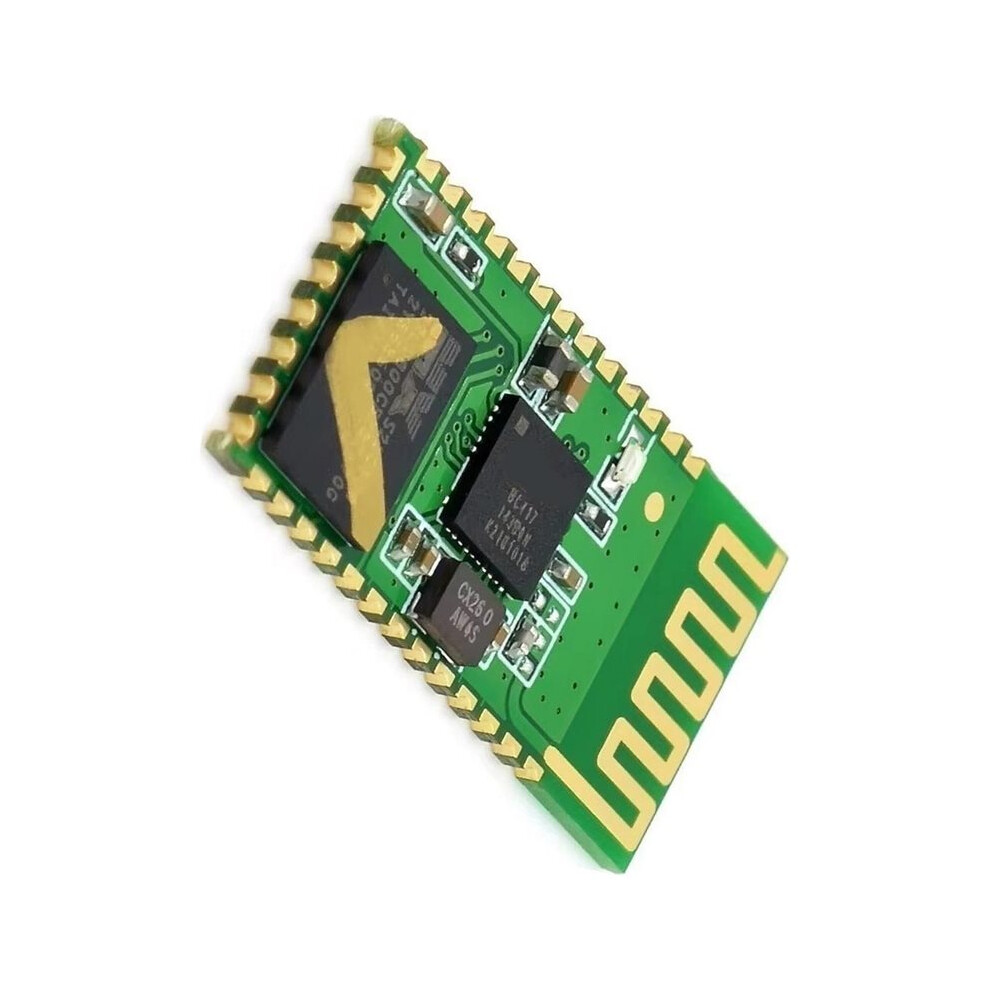

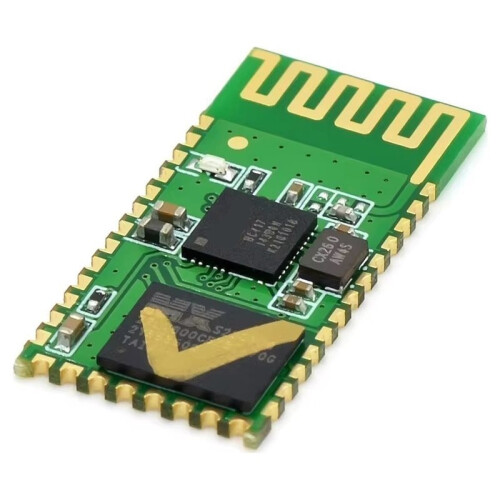

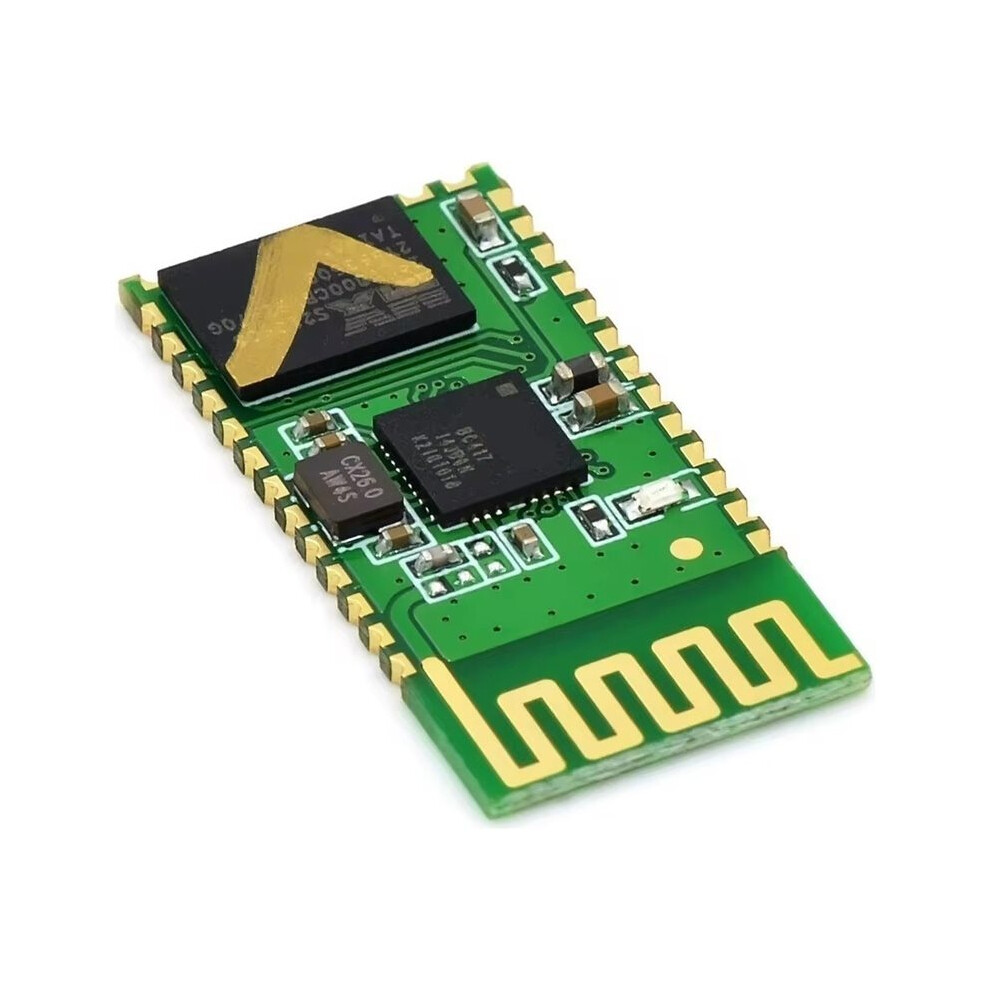

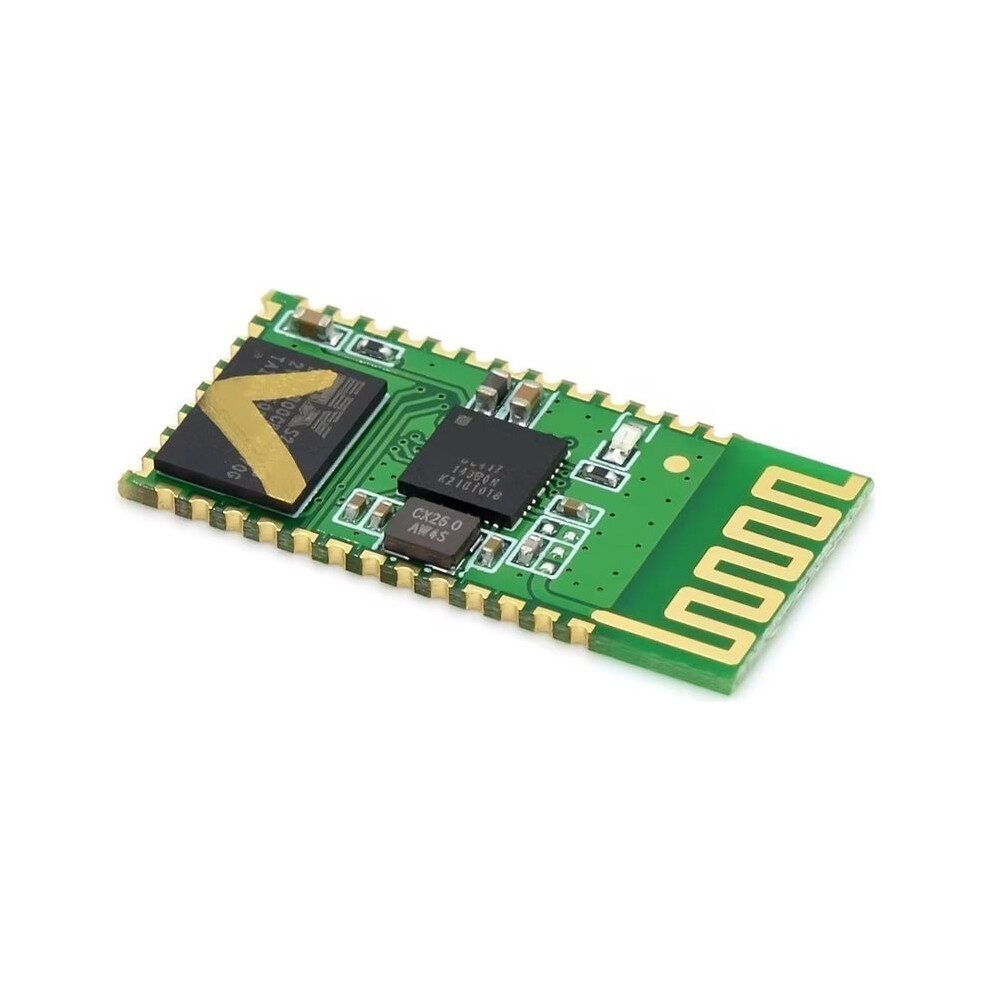

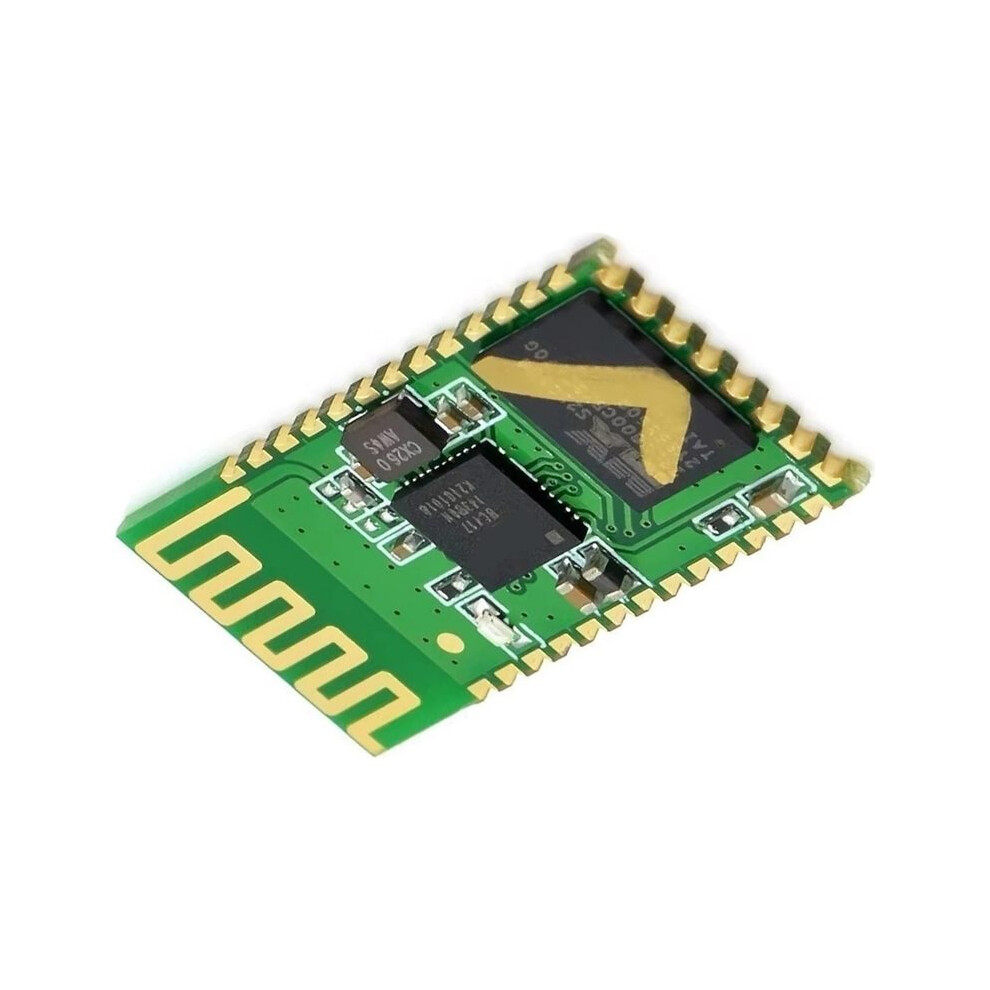

HC-05 Naar Seriële Module HC 05 Seriële Module Ingebouwde Seriële Communicatiemodule

HC-05 Naar Seriële Module HC 05 Seriële Module Ingebouwde Seriële Communicatiemodule Beschrijving

De HC-05 is een seriële -module die zowel in master- als in slave-modus kan werken. De modus kan worden omgeschakeld via commando's en de module ondersteunt een uitgebreide set commando's. Voedingsspanning: 3,3 V. Stroomverbruik is ongeveer 2-8 mA in niet-gekoppelde toestand en ongeveer 20 mA in gekoppelde toestand. Vermijd absoluut omgekeerde polariteit bij het aansluiten van de voeding!
Interface logicaniveau: 3,3V. Kan direct worden aangesloten op diverse microcontrollers (51, AVR, , ARM, MSP430, enz.). Directe aansluiting op 5V-microcontrollers wordt ook ondersteund; een MAX232 is niet nodig en mag ook niet worden gebruikt.
De LED-pin geeft de -verbindingsstatus aan: een pulserend signaal betekent dat er geen -verbinding is, terwijl een continu signaal aangeeft dat is verbonden en de poort open is.
Deze module is voornamelijk ontworpen voor draadloze gegevensoverdracht over korte afstanden. Hij maakt een eenvoudige verbinding met -apparaten op pc's mogelijk en zorgt voor gegevensuitwisseling tussen twee modules. De module elimineert de noodzaak voor omslachtige bekabeling en is een directe vervanging voor seriële kabels.

1. Maakt gebruik van een gangbare CSR -chip; voldoet aan de V2.0-protocolstandaard.
2. Bedrijfsspanning van de seriële poortmodule: 3,3 V; typisch bereik: 10 meter.
3. Standaard fabrieksbaudrate: 9600 (door de gebruiker instelbaar).
4. Ondersteunt softwareconfiguratie voor master/slave-modi.
5. Indicatie van de bedrijfsstatus: Geeft signalen af voor de verbonden en niet-verbonden toestand, waardoor de microcontroller de status kan bewaken.
6. Bedrijfsstroom: Koppelen (30-40 mA); Gekoppeld maar inactief (2-8 mA); Actieve communicatie (8 mA).
7. Slaapstand: Geen slaapstand.
8. Naadloze verbinding met laptops, pc's (met Blu
