ICESugar-Nano FPGA-Entwicklungsboard Open Source RISC-V ICE40LP1k Standardbeschreibung

Funktionen:
iCE40LP1k Hauptchip, 1280 LUT, 8 KB, PLL
Integrierter iCELink-Debugger mit Drag-and-Drop-Programmierung und serieller CDC-Schnittstelle
14 nutzbare I/Os mit einem 2 x 6-Pin-PMOD-Anschluss und zwei 1 x 6-Pin-PMOD-Anschlüssen
Vollständige Unterstützung der Open-Source-Toolchain

Einführung

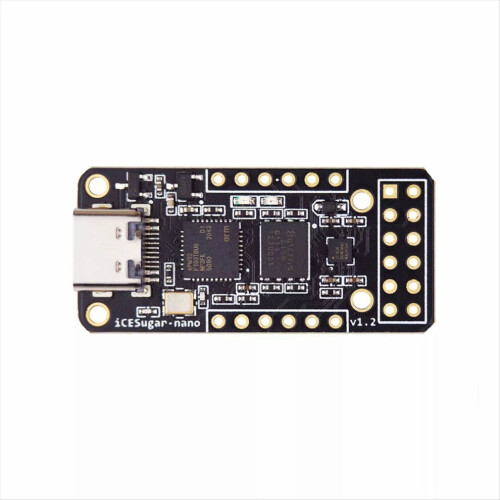

iCESugar-nano ist ein Open-Source-FPGA-Entwicklungsboard basierend auf dem Lattice iCE40LP1k-CM36. Es wird vollständig von der Open-Source-Toolchain (yosys, nextpnr und icestorm) unterstützt. Alle Ein- und Ausgänge sind mit 3 Standard-PMOD-Anschlüssen herausgeführt. Der integrierte Debugger iCELink, basierend auf ARM Mbed DAPLink, unterstützt Drag-and-Drop-Programmierung. Sie können den FPGA-Bitstream einfach per Drag & Drop in die virtuelle Festplatte ziehen, um ihn zu programmieren. Darüber hinaus bietet iCELink einen einstellbaren Takt für den FPGA sowie einen zusätzlichen seriellen USB-CDC-Port für die direkte Verbindung mit dem FPGA. Mit nur einem USB-C-Kabel können Sie das Board entwickeln und testen. Integrierter 2-MB-SPI-Flash-Speicher W25Q16. Farbe: Schwarz. Material: Leiterplatte. Lieferumfang: 1 x iCESugar-nano Entwicklungsboard. Nur der oben genannte Lieferumfang ist enthalten, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig vom Original abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
