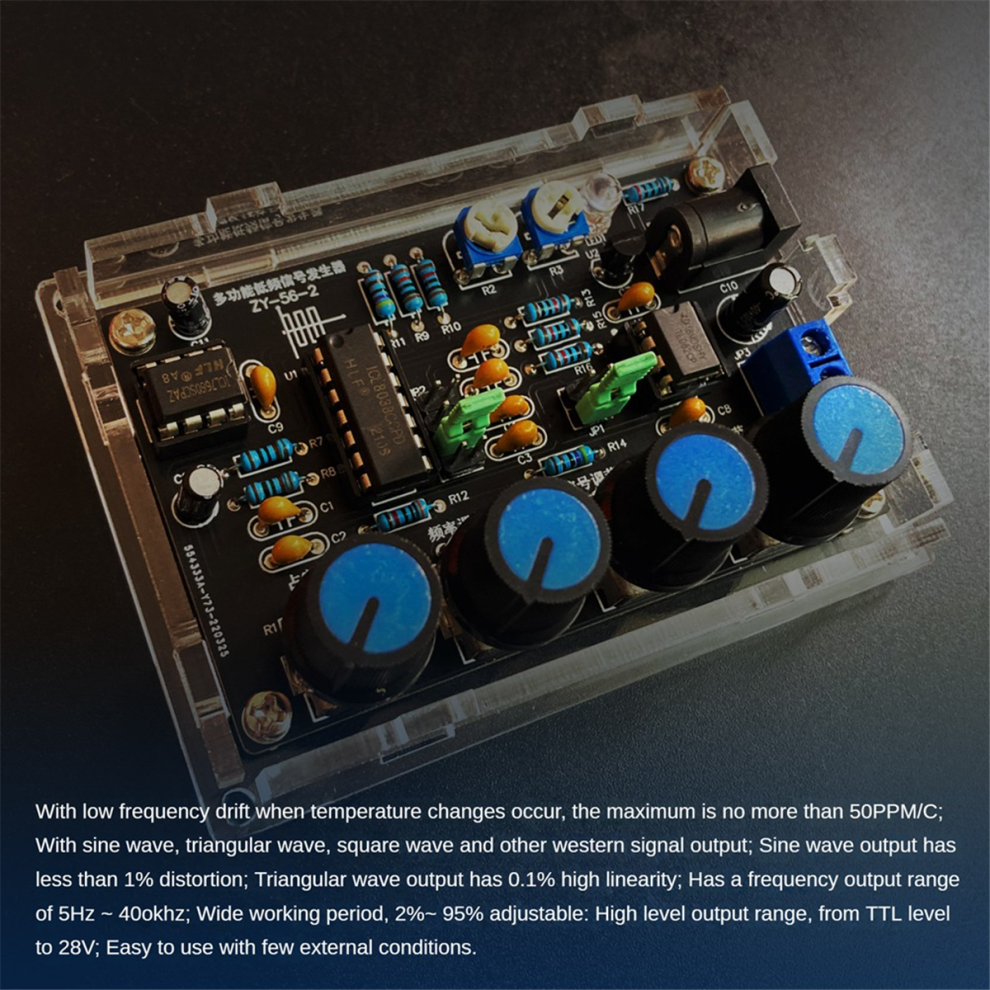

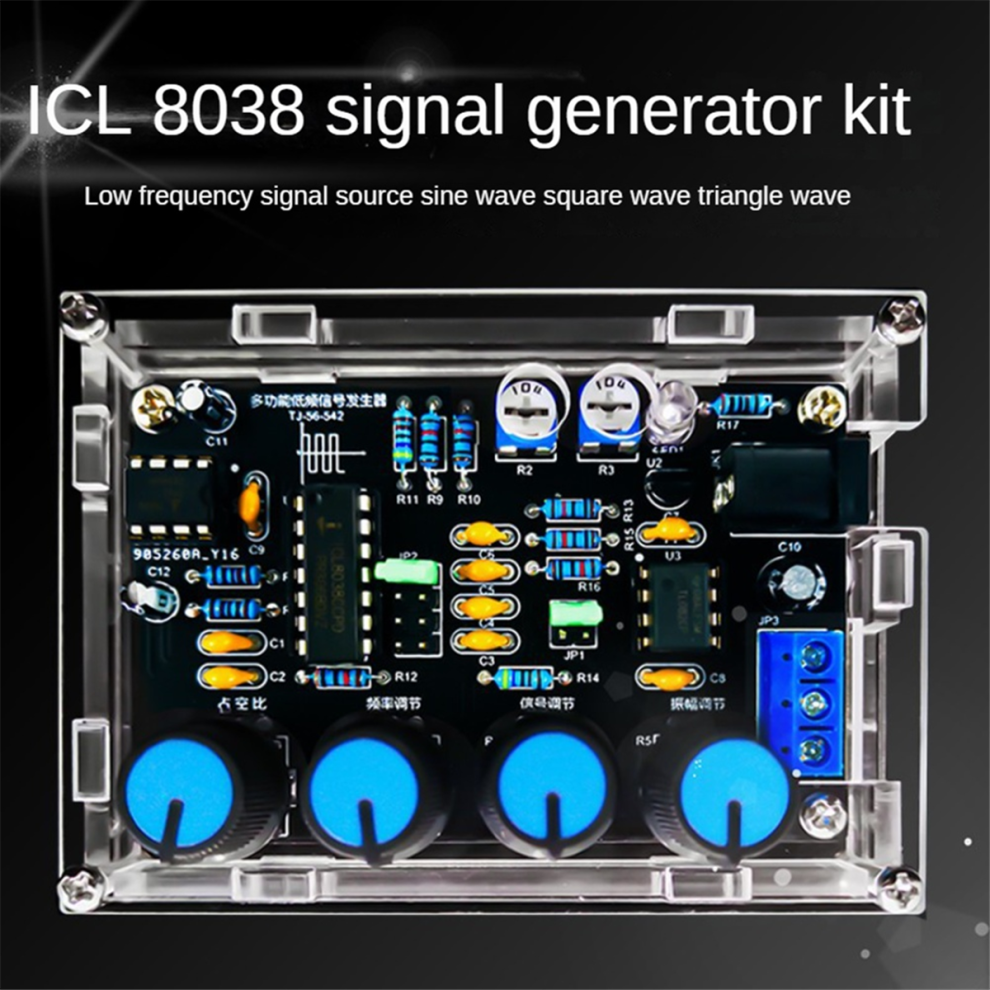

ICL8038 Functiesignaalgeneratormodulekit met behuizing

ICL8038 Functiesignaalgeneratormodulekit met behuizing Beschrijving

Door de ICL8038 en de snelle operationele versterker met hogere nauwkeurigheid kan het sinus-/driehoeks-/vierkante-/voorwaartse en achterwaartse zaagtandgolfvormen uitsturen;
Frequentiebereik: 5 Hz ~ 400 kHz; Duty cycle-bereik: 2~95% (instelbaar);
Ondersteunt dubbele eindversterkers zonder blokkerende condensatoren, wat zorgt voor vervorming van hoge en lage frequentiesignalen;
Instelbare frequentie en amplitude;Frequentie-instelling heeft grove en fijne afstemmingsfuncties;Allemaal doorlopende componenten, eenvoudig te installeren.
Verschillende batches kunnen een verschillend uiterlijk hebben, wat het gebruik niet beïnvloedt.Afhankelijk van de batch kunnen de kleuren van elektronische componenten/knoppen, enz. verschillen, wat het gebruik niet beïnvloedt.Parameter:
Voedingsspanning: 12V~15V
Frequentiebereik: 5Hz~400KHz (instelbaar)
Duty cycle-bereik: 2~95% (instelbaar)
Sinusgolf met lage vervorming: 1%
Lage temperatuurafwijking: 50ppm/ C
Lineariteit van de driehoekige uitvoergolf: 0,1%
DC-biasbereik: -7,5 V~7,5 V
Uitgangsamplitudebereik: 0,1 V~11 VPP (werkspanning 12 V)
Interfacebeschrijving:
1. : Rechthoekige uitgangsgolf
2. SIN/TA: Sinus- of driehoeksuitgangsgolf
3. GND: Aarding
4. Potentiometerfunctie:
1) Duty cycle: Instellen van het duty cycle-bereik
2) Frequentieregeling: Instellen van de frequentie
3) Signaalaanpassing: Aanpassing van de DC-bias van het signaal
4) Amplitude-aanpassing: sinusgolf, driehoekige golf, zaagtandgolf-amplitudemodulatie
Instructies voorafgaand aan aankoop:
Deze kit (losse onderdelen) is geen afgewerkt product en wordt alleen gebruikt voor wetenschappelijk onderzoek en experimenten.
Deze kit is niet geschikt voor klanten die afgewerkte producten nodig hebben.
Het monteren en debuggen van de kit (losse onderdelen) vereist de juiste kennis en vaardigheden.
Kleur: Zwart
Materiaal: FR4+ elektronische componentenInhoud van het pakket:

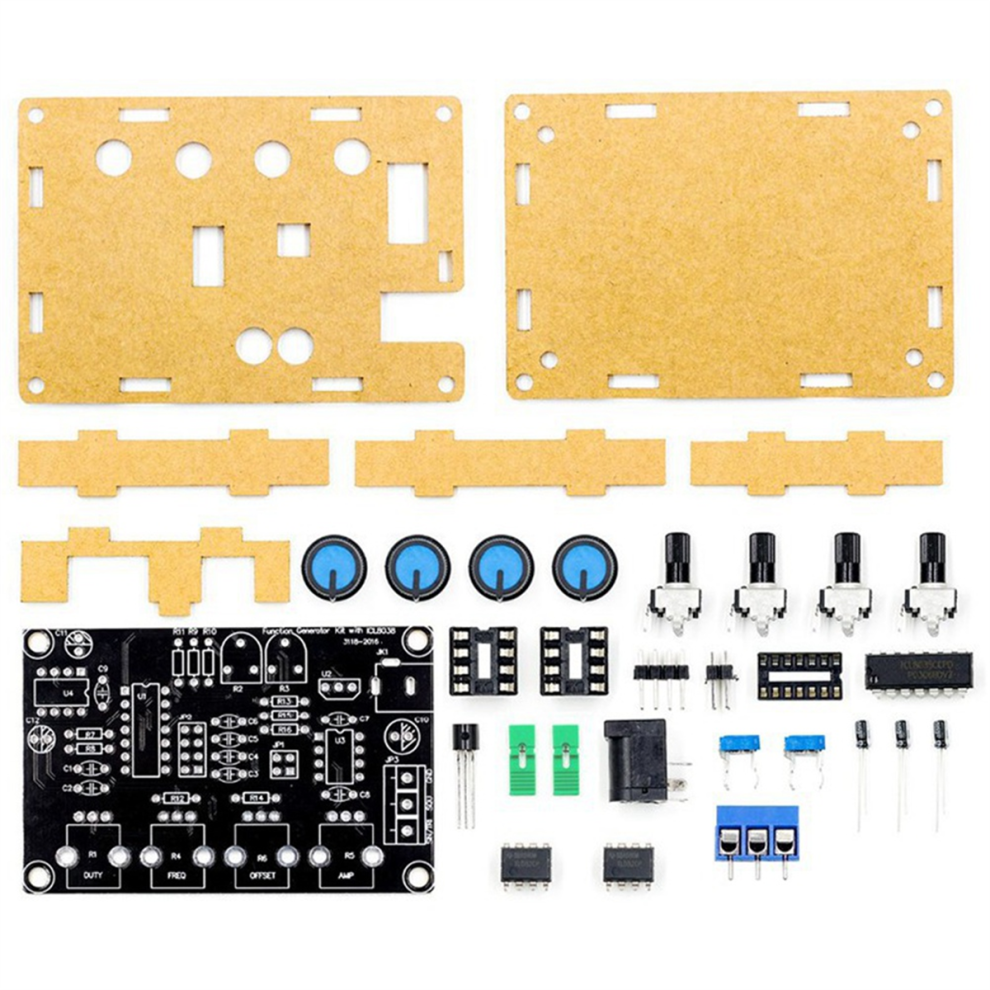

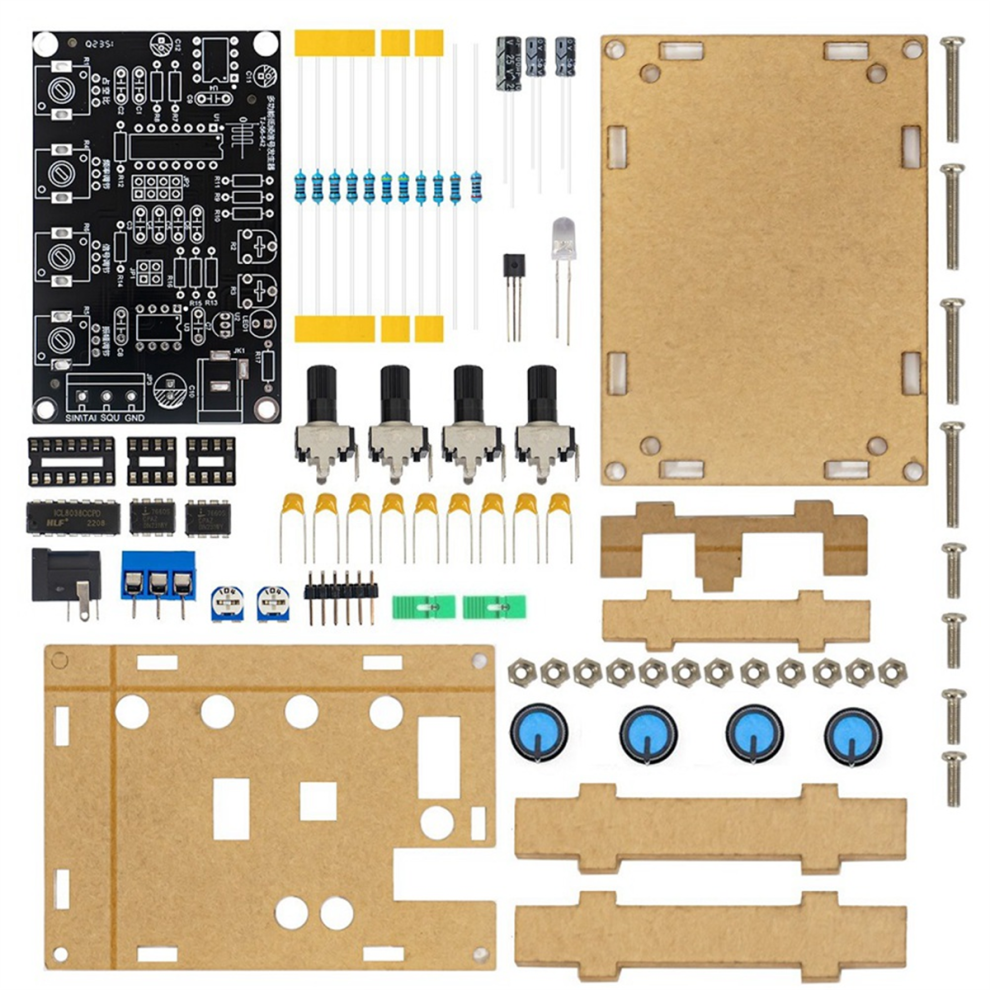

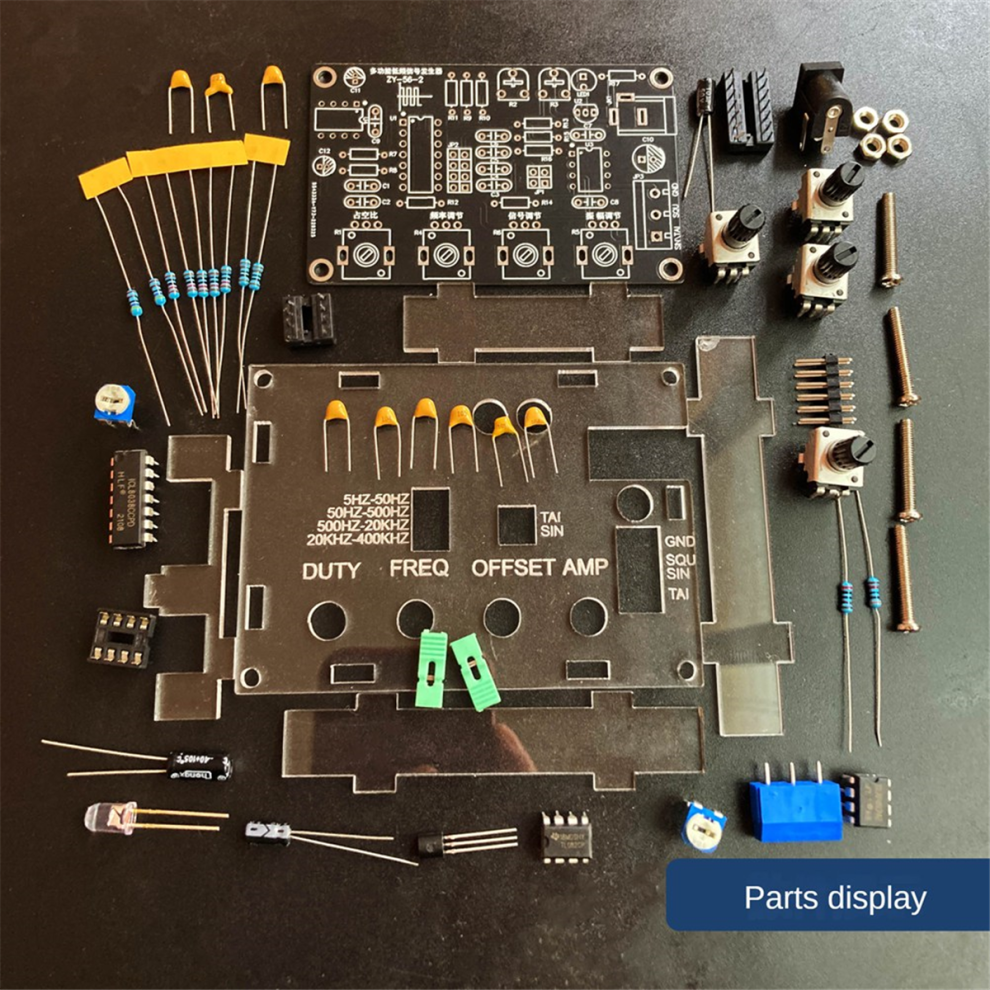

1 x DIY-kit voor signaalgenerator met behuizingAlleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen.
Let op: Lichtreflectie en verschillende weergaven kunnen ervoor zorgen dat de kleur van het item op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout bedraagt +/- 1-3 cm.
