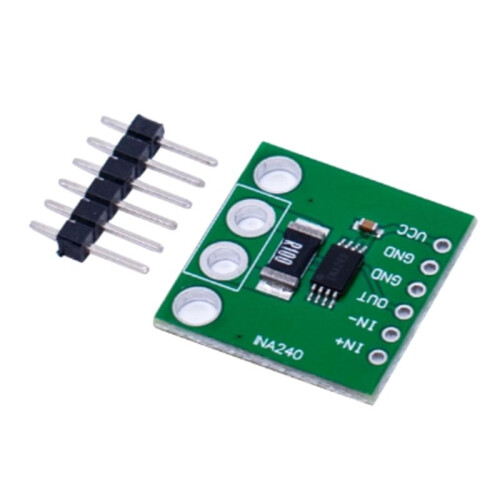

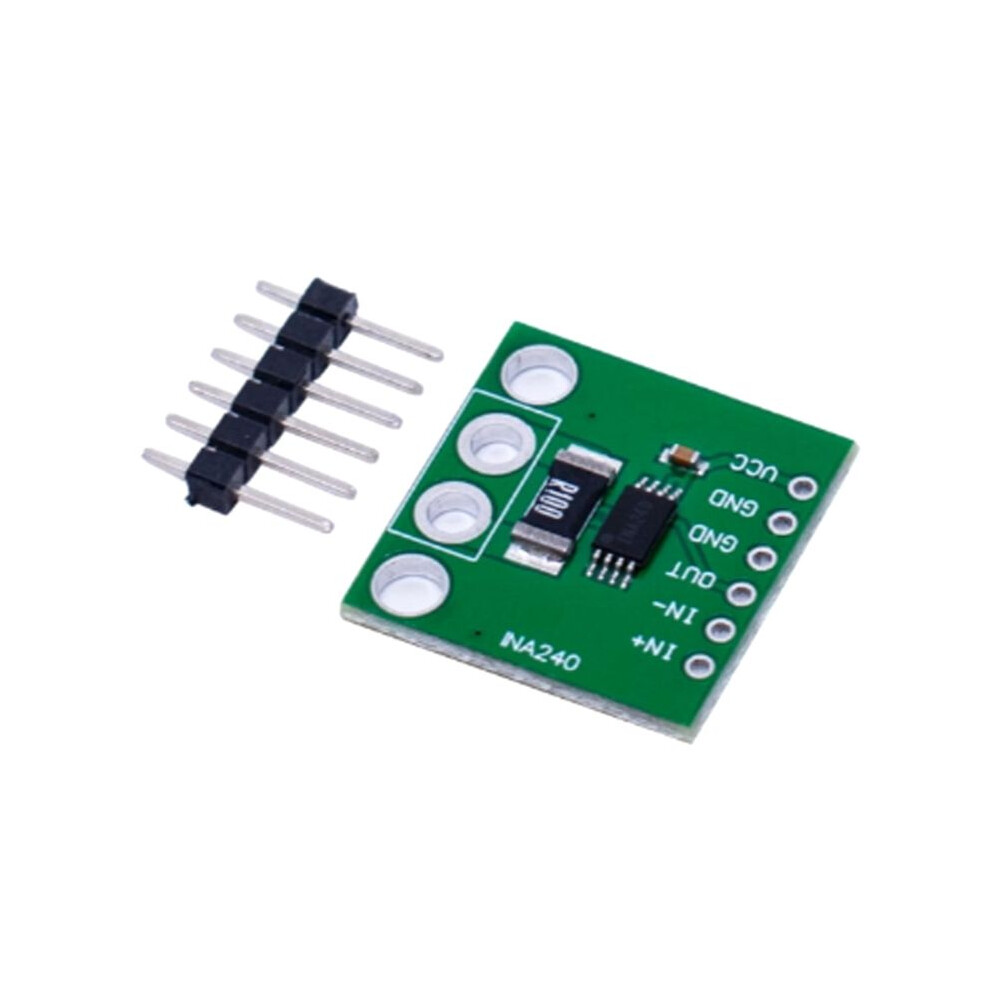

INA240-Module INA240A1 Stroomdetectieversterker Stroombewaking Dubbele Stroomafname

INA240-Module INA240A1 Stroomdetectieversterker Stroombewaking Dubbele Stroomafname Beschrijving

Het INA240-apparaat is een spannings-uitgangsstroomdetectieversterker met verbeterde PWM-onderdrukking die spanningsdalingen over shuntweerstanden detecteert in een breed common-mode-spanningsbereik van -4 V tot 80 V, onafhankelijk van de voedingsspanning.
De negatieve common-mode spanning zorgt ervoor dat de bedrijfsspanning van het apparaat lager is dan de aardspanning, waardoor het zich aanpast aan de typische flyback-cyclus. Een laag stroomverbruik is een belangrijk probleem voor solenoïdetoepassingen. De verbeterde PWM-onderdrukkingscapaciteit biedt een hoge mate van onderdrukking van grote common-mode transiënten.
(AV/At) in systemen die pulsbreedtegemoduleerde
(PM)-signalen, zoals motoraandrijfsystemen en solenoïderegelsystemen. Met deze functie kan de stroom nauwkeurig worden gemeten zonder grote transiënten en bijbehorende herstelrimpels van de uitgangsspanning.

Vaste versterking: 50V/V!
Voedingsbereik: 3,0 V-5,0 V
Huidige detectiebereik: bepaald door bemonsteringsweerstand, versterking en voeding
Common-mode-onderdrukkingsverhouding: 132 dB /93 dB AC
(50 kHz)
Bemonsteringsmodus: hoge/lage zijde kan worden gebruikt, afhankelijk van de verbindingsmodus
Bemonsteringsweerstand: 2512-0.1R, gebruikers kunnen ook configureren

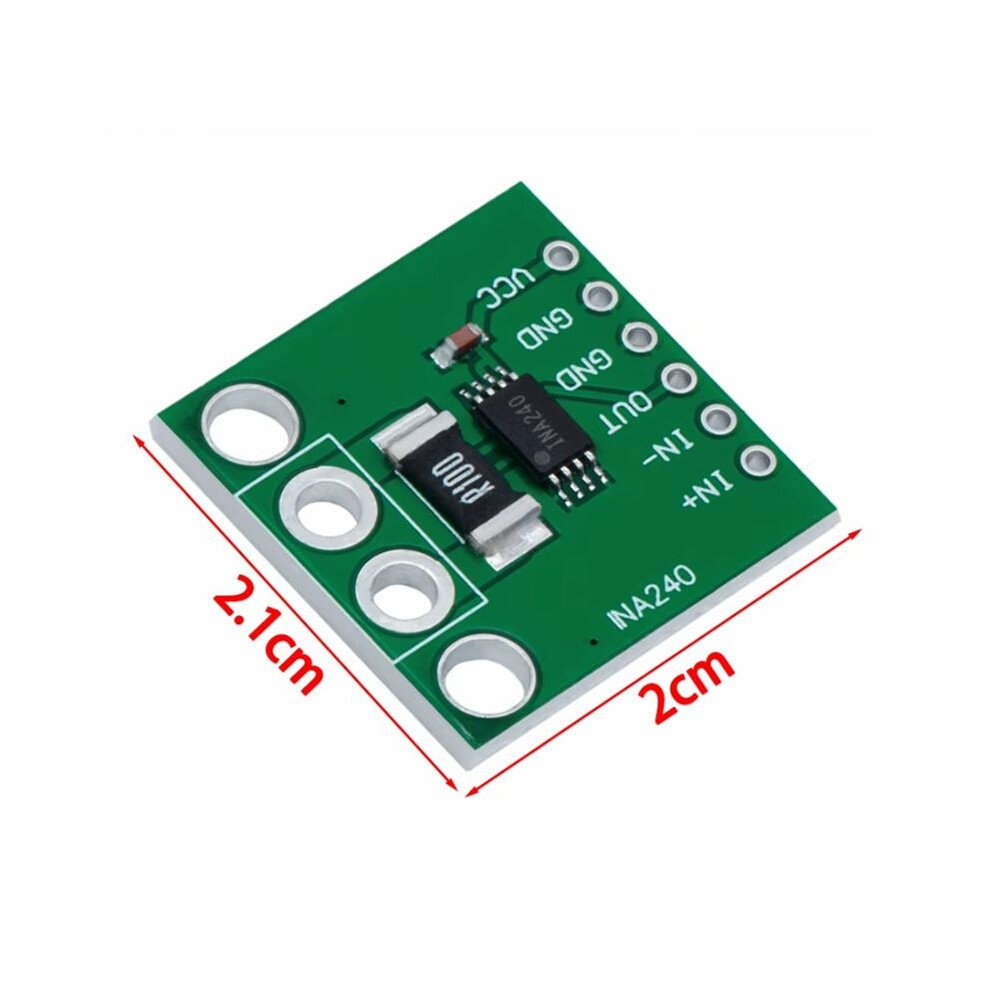

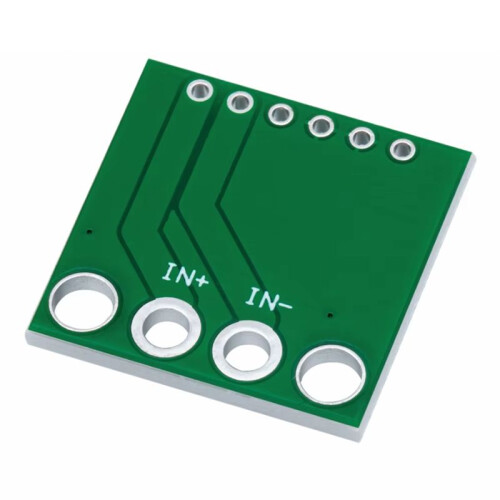

Modulegrootte: 20 x 21 mm
Toepassing: Geschikt voor motorbesturing, vermogensbeheer, magneetventiel- en klepbesturing, rembesturing, drukregelaar, enz.
Kleur: zoals afgebeeld
Materiaal: PCB

Inhoud van het pakket:

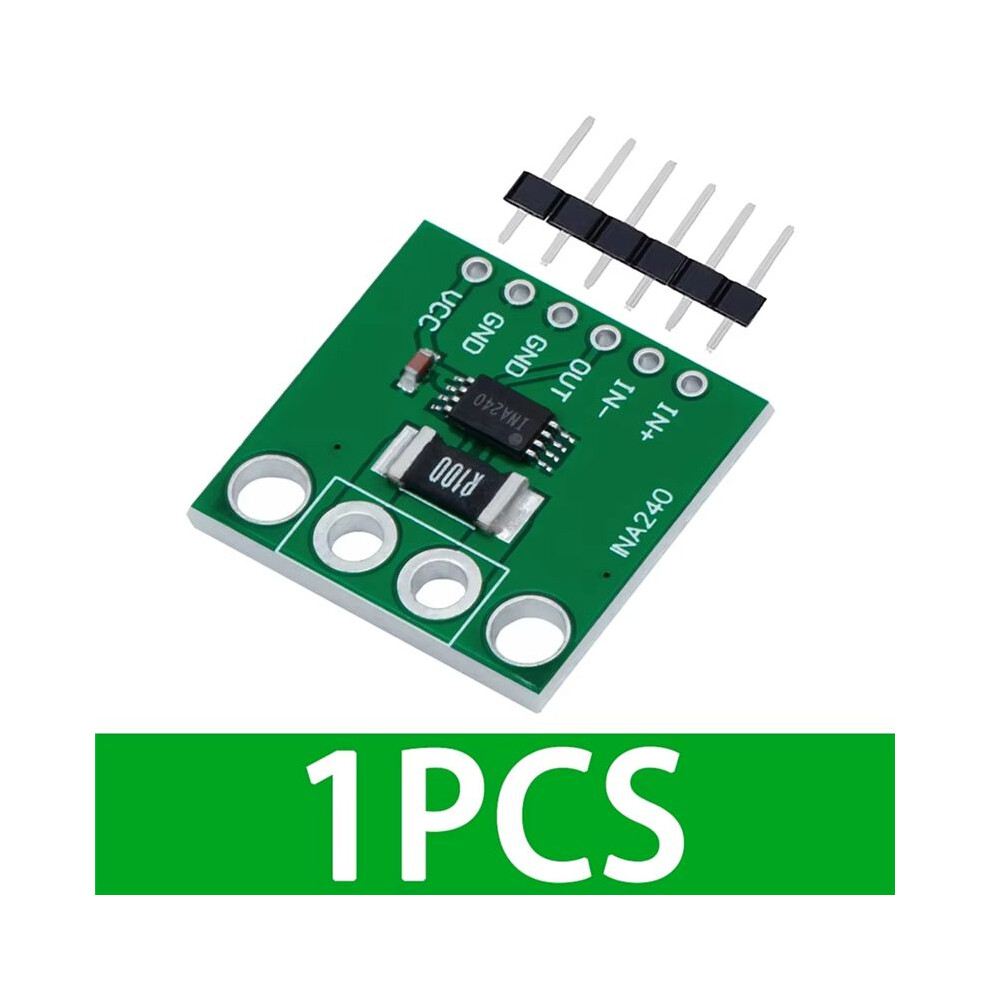

1 x INA240-module
