IR23F08 8-kanaals afstandsrelaismodule

IR23F08 8-kanaals afstandsrelaismodule Beschrijving

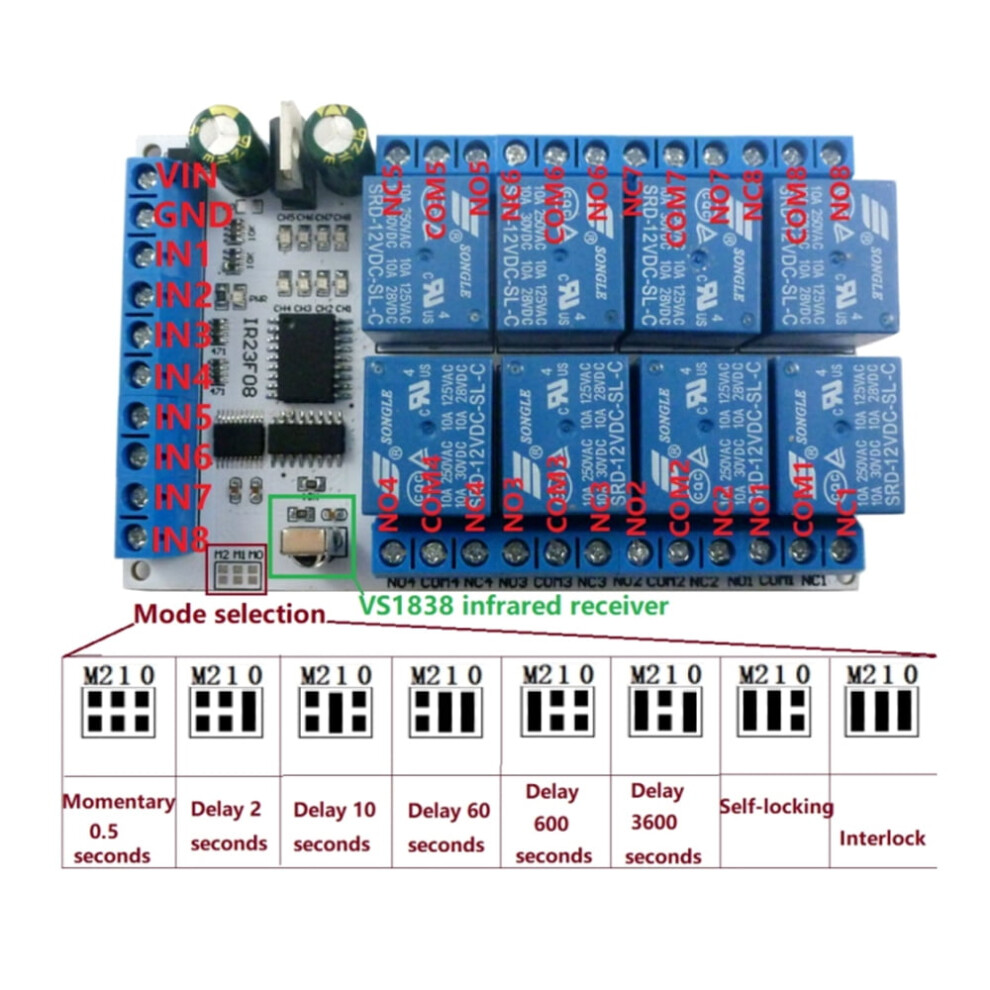

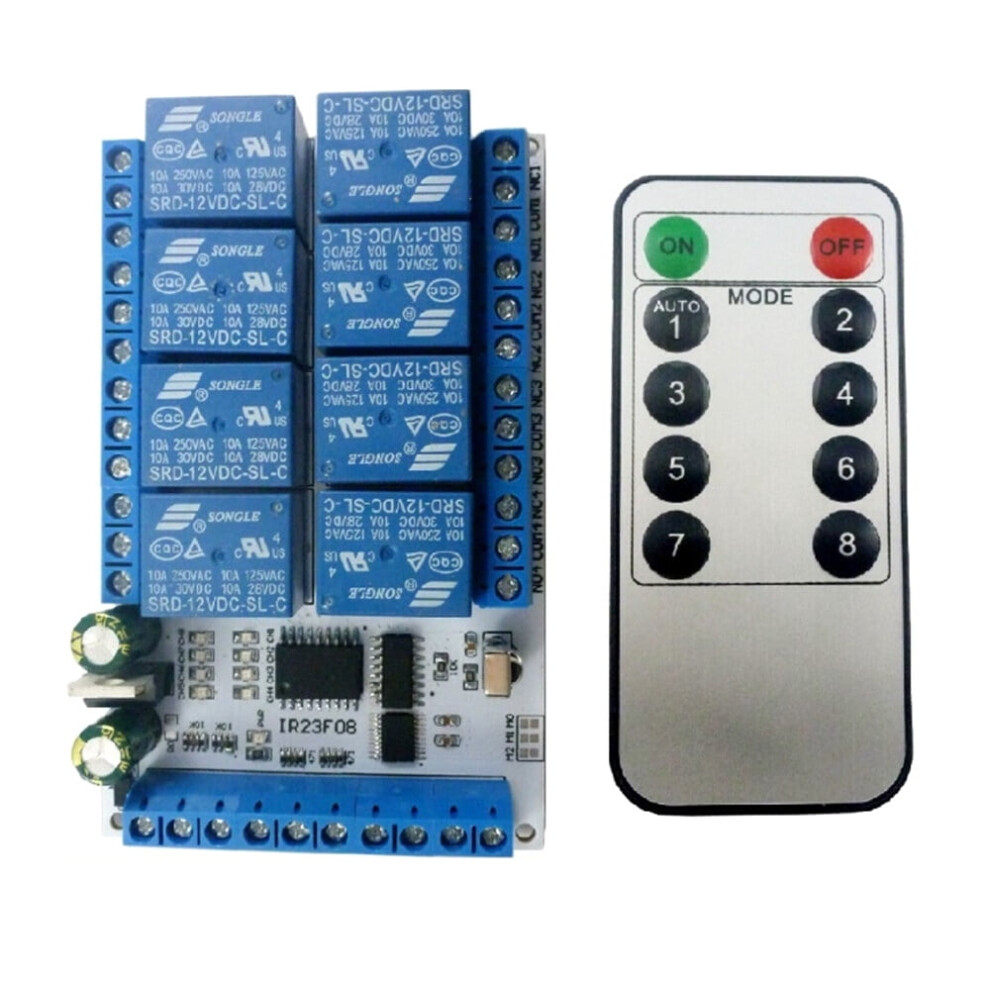

IR23F08 8-kanaals multifunctionele infrarood afstandsbedieningsrelaismodule met vier functionele modi: "Momentary", "Self-locking", "Interlock" en "Delay". Deze 8-kanaals multifunctionele infraroodcontroller heeft onafhankelijke trigger- en vertragingsmogelijkheden, waardoor de kanalen elkaar niet storen. De modi zijn: Non-locking (Momentary), Delay (2/10/60/600/3600 seconden), Self-locking (Toggle) en Interlocking (). De functiemodus en vertragingstijd worden geselecteerd via een soldeerpad. De trigger werkt via een lage puls (naar GND via de triggerknop of via een laagspanningsaansturing via de MCU IO-poort). Woordenlijst: NO: Relais normaal open; COM: Relais gemeenschappelijk; NC: Relais normaal gesloten. Relais open: COM NO. Relais gesloten: COM losgekoppeld NO. Momentary: Druk op de knop van de afstandsbediening (of de trigger-ingang), het relais opent en sluit na 0,5 seconde. Zelfvergrendelend: Druk op de knop van de afstandsbediening (of trigger-ingangspoort), relais opent, druk nogmaals, relais sluit, enzovoort; Vergrendeld: Voer het commando Channel1Latched in, relais opent, relais sluit (poorten 2-8). Voer het commando Channel2Latched in, relais opent, relais sluit (poorten 1/3-8). Vertraging: Voer het commando Delay in, relais opent, na een vertraging van 2/10/60/600/3600 seconden sluit het relais. Specificaties: Afmetingen: 99 * 62 * 20 mm / 3,9 * 2,44 * 0,79 inch Statische stroom: 1 µA Transmissie/codering: NEC-codering Infrarood afstandsbediening: Afmetingen verpakking: 120 * 85 * 40 mm / 4,72 * 3,35 * 1,57 inch Voeding: 3V Bedrijfsstroom (12V): stand-by stroom 8 mA, 1 relais 37 mA, 2 relais 66 mA, 3 relais 94 mA, 4 relais 122 mA, 5 relais 150 mA, 6 relais 178 mA, 7 relais open 206 mA, 8 relais 232 mA. Relais: Werkingsafstand: 8-15 meter (ontvangergevoeligheid 0,5 mW/m²) Bedrijfstemperatuur: +55 ~ -45 C Werkspanning: 2,2-3,4 V Knoopcelbatterij: CR2025 (niet meegeleverd) Infraroodontvanger: VS1838 (of compatibel met IC) IRED: infrarood Infrarood afstandsbediening: NEC-codering Gewicht: 116 g / 4,09 ounces Opslagtemperatuur: -25 ~ +55 C Werkstroom: 10 mA Zendvermogen: 90 mW/sr typ. Bedrijfsspanning: 5 V, 12 V (optioneel) Frequentie: 38 kHz Gewicht: 11 g / 0,39 ounces Maximale belasting relais: 1-5 A; AC85-265V/6A Golflengte: 950nm Afmetingen: 85 * 40 * 7 mm / 3,35 * 1,57 * 0,27 inch Gewicht verpakking: 130 g / 4,58 ounces Werkingsafstand: 8-15 meter (ontvangergevoeligheid 0,5 mW/m²) Ingangspoort: 5V TTL-niveau, NPN-trigger, lage puls van 0,2-2 seconden Opmerking: 1. Door verschillende beeldschermen en lichteffecten kan de werkelijke kleur van het artikel enigszins afwijken van de kleur op de afbeeldingen. 2. Houd rekening met een kleine meetfout als gevolg van handmatige meting. Inhoud pakket: 1 * Relais 1 * Afstandsbediening
