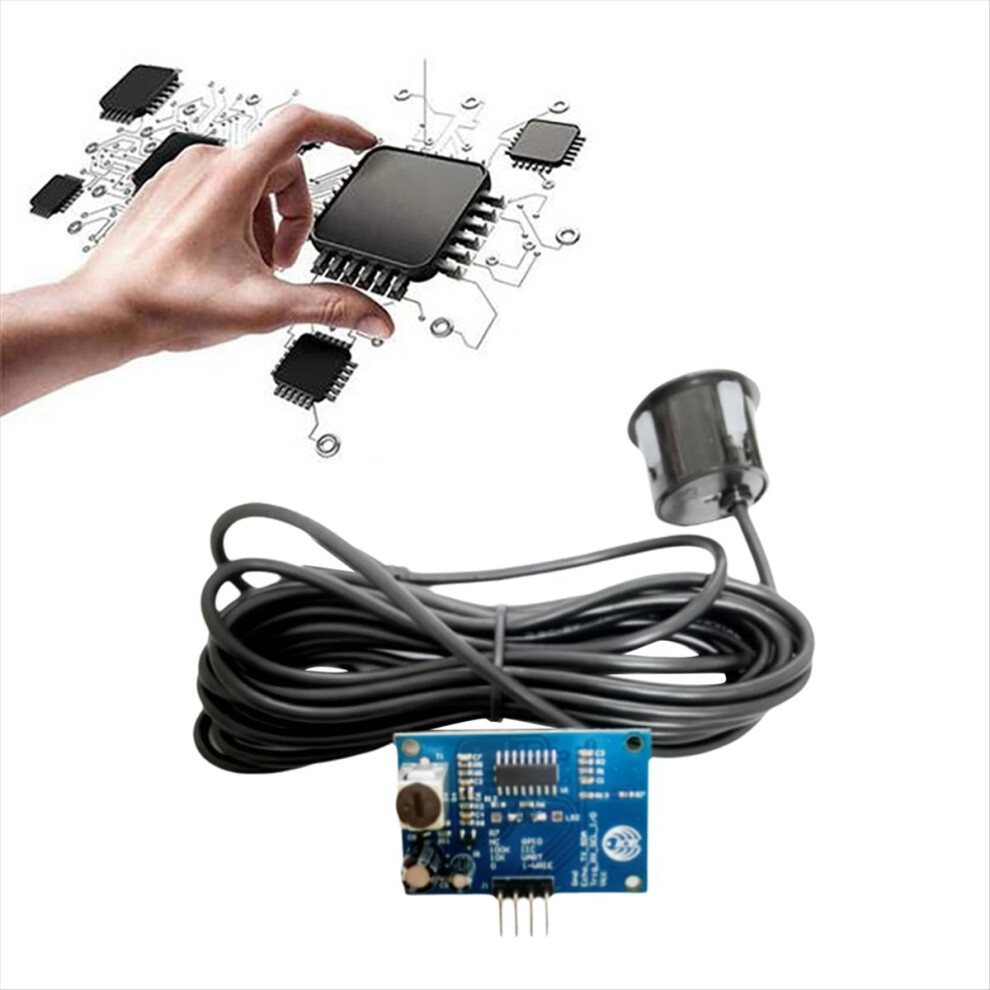

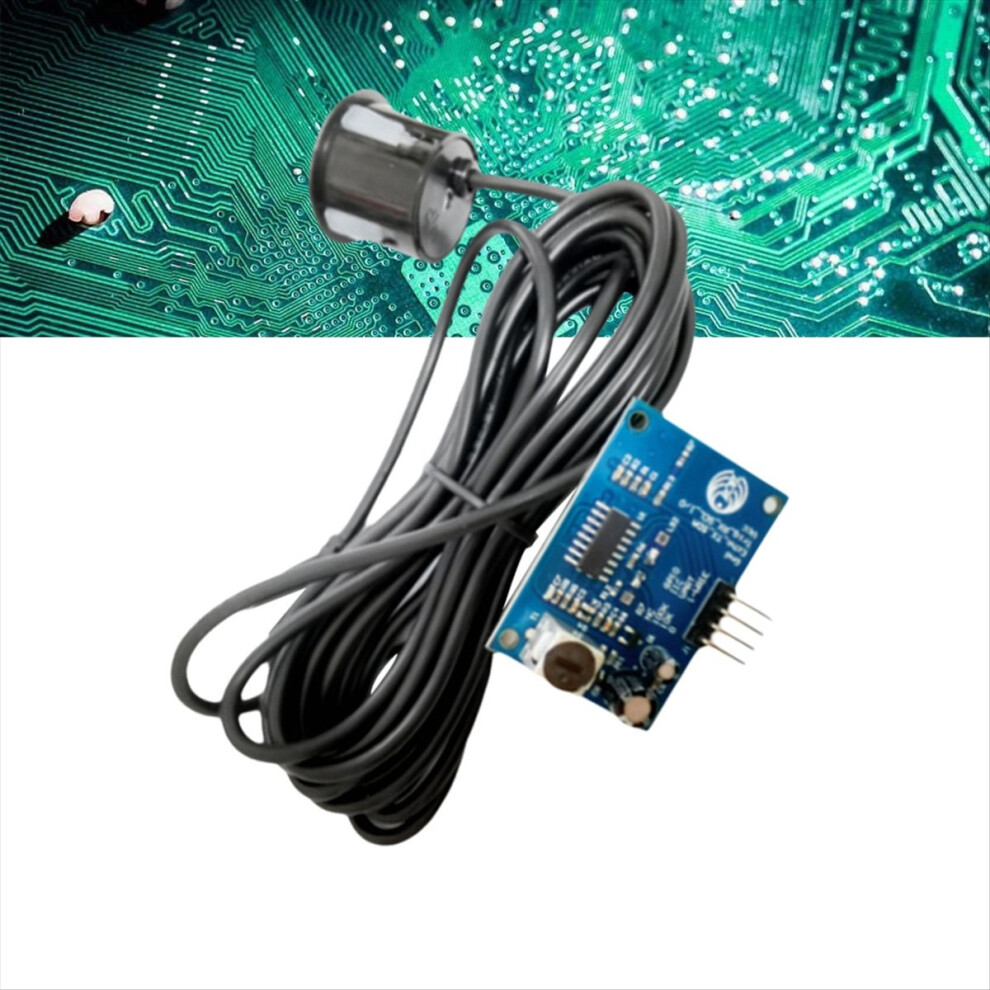

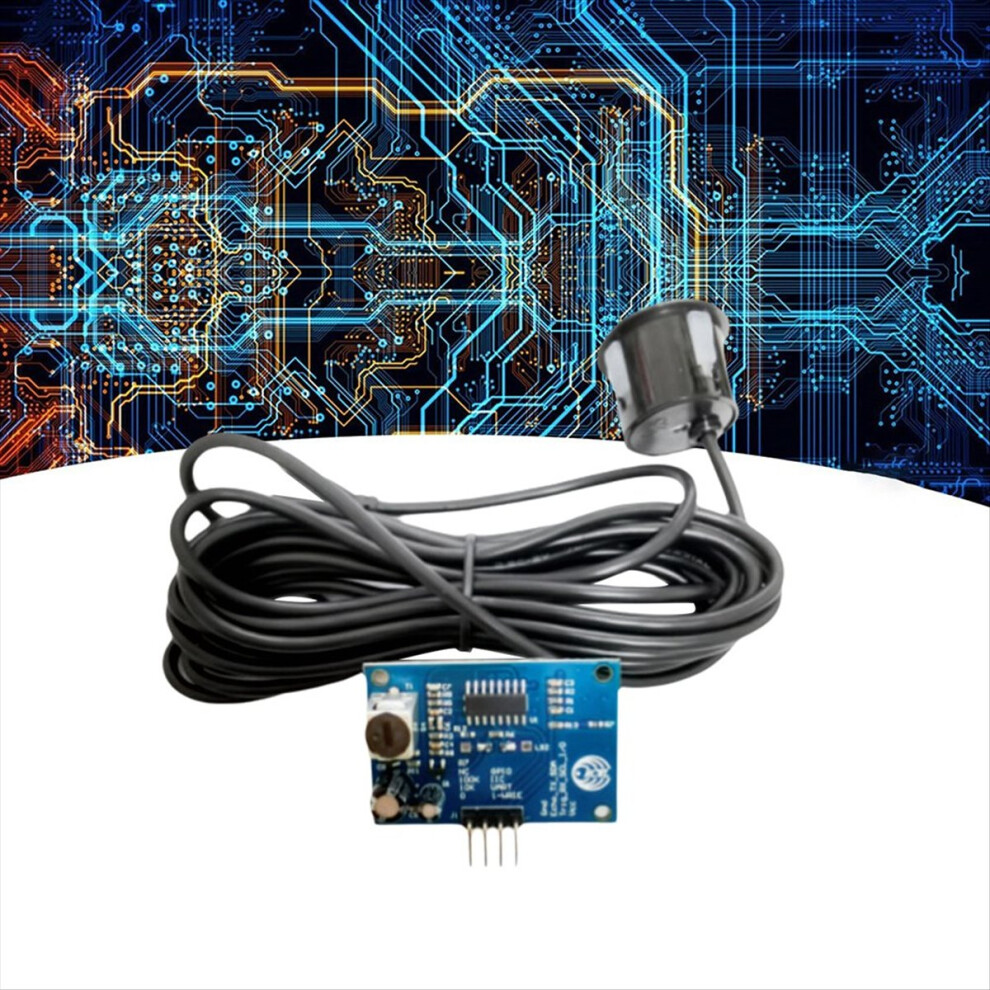

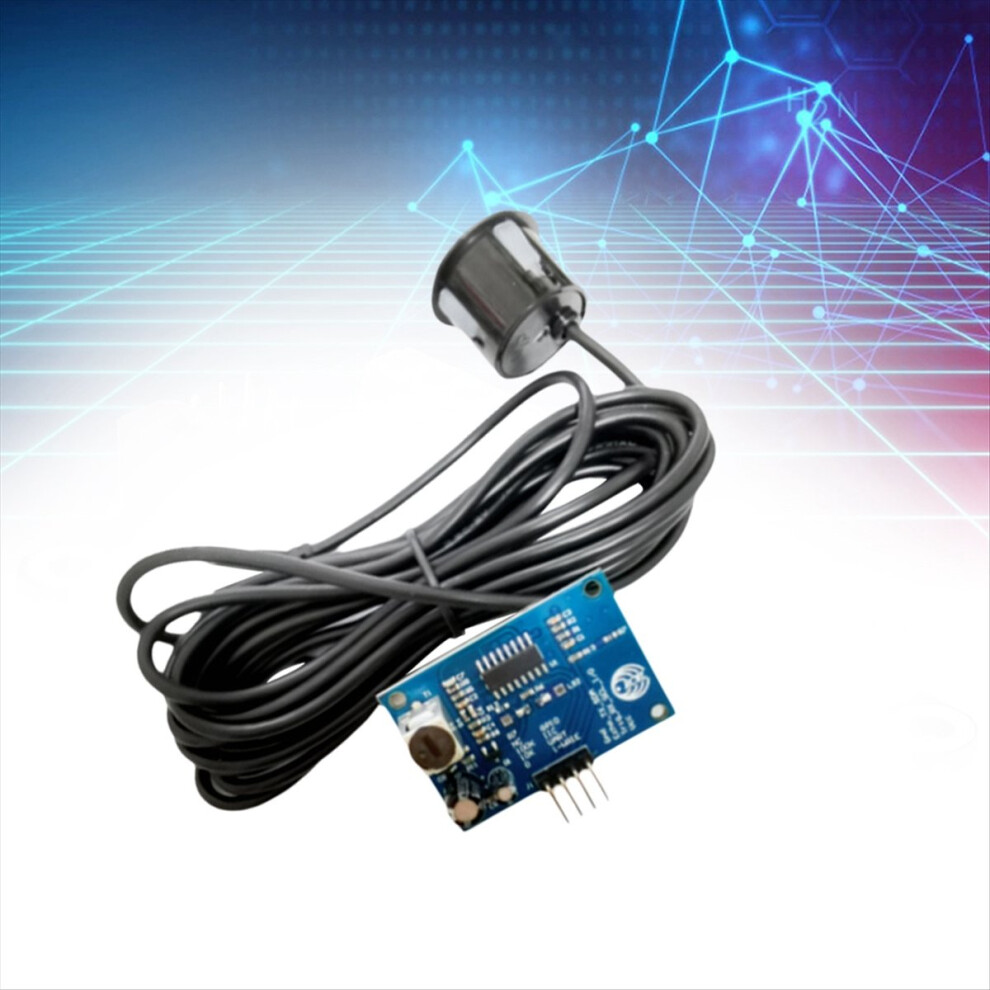

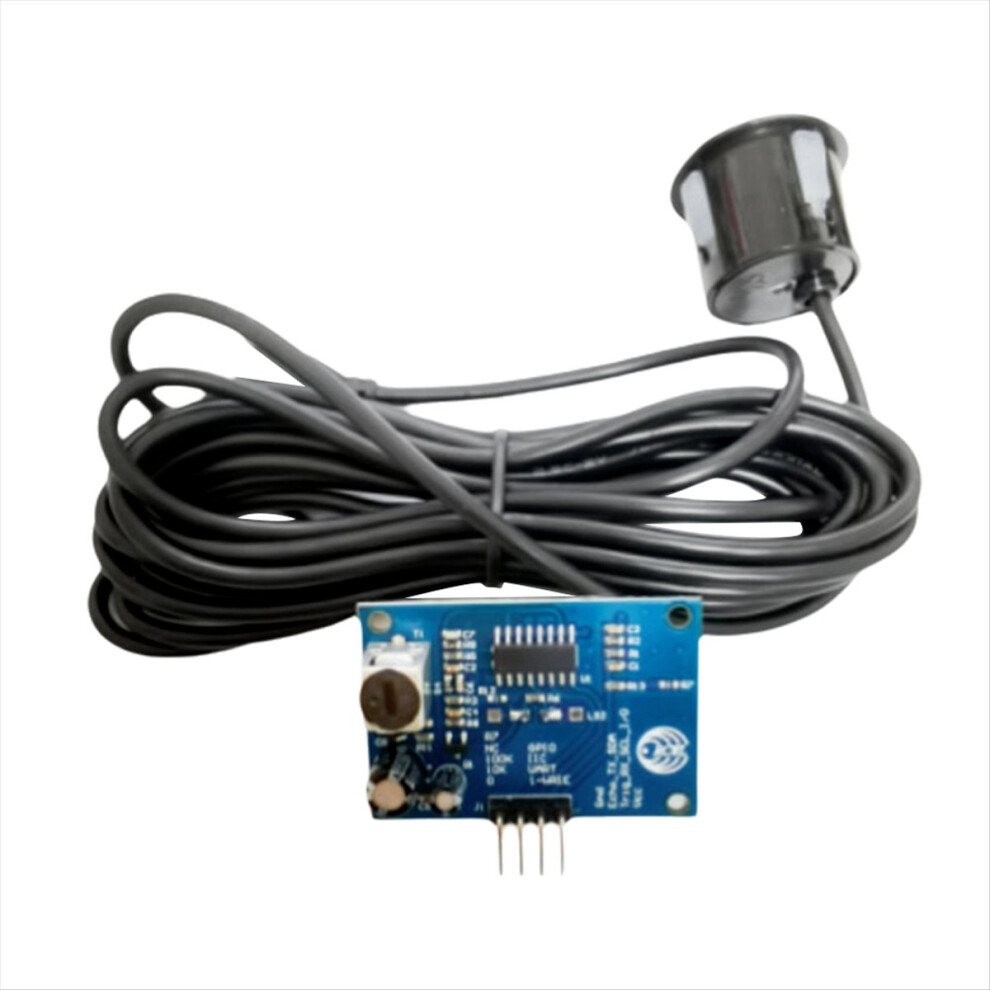

JSN-SR04T Waterdichte ultrasone module, waterdicht, geïntegreerd, afstandssensor

JSN-SR04T Waterdichte ultrasone module, waterdicht, geïntegreerd, afstandssensor Beschrijving

Het basiswerkingsprincipe
1. Gebruik de TRIG-trigger van de IO-poort om een hoog signaal van minimaal 10 µs te genereren;
2. De module zendt automatisch 8 keer een 40 kHz-signaal uit en detecteert automatisch of er een signaal terugkomt;
3. Bij terugkomst van een signaal wordt een hoog signaal via de IO-poort uitgevoerd. De tijdsduur van het hoge signaal is gelijk aan de duur van het ultrasone signaal vanaf het moment van uitzenden tot het moment van terugkomst. De testafstand = (tijd hoog signaal x geluidssnelheid (340 m/s)) / 2;
4. Deze module maakt gebruik van een eenvoudige methode: een besturingspoort met een hoog signaal van minimaal 10 µs wacht op een hoog signaal bij de ontvangstpoort. Een uitgang kan de timer aansturen. Wanneer deze poort laag is, kan de timerwaarde worden uitgelezen. Deze tijd wordt gebruikt om de locatie te bepalen en de afstand te berekenen. Door middel van een continue cyclustest kunt u de waarde van uw mobiele telefoon meten.

Elektrische eigenschappen
1. Elektrische parameters: JSN-SR04T
2. Bedrijfsspanning: DC 5V
3. Ruststroom: 5mA
4. Totale werkstroom: 30mA
5. Akoestische emissiefrequentie: 40 kHz
6. Maximale afstand: 4,5 m
7. Blinde vlek: 25 cm
8. Bedrading: + 5V (positieve voeding)
Trig (stuurzijde) RX
(ontvanger) TX
GND (negatief)
9. Resolutie: ongeveer 0,5 cm
10. Kijkhoek: minder dan 50 graden
11. Bedrijfstemperatuur: -10 ~ 70 C Celsius
12. Opslagtemperatuur: -20 ~ 80 graden Celsius
Productkenmerken
1. Klein formaat, gebruiksvriendelijk
2. Lage spanning, laag stroomverbruik
3. Hoge nauwkeurigheid
4. Sterke anti-interferentie
5. Geïntegreerde, waterdichte sonde met draadbehuizing, geschikt voor natte en veeleisende meetomstandigheden
Toepassing
1. Horizontale afstand;
2. Obstakeldetectie, automatische besturing;
3. Detectie van naderend object
4. Verkeerscontrole;
5. Beveiliging, industriële besturing;
6. Kunstmatige intelligentie en onderzoek
Kleur: Willekeurige kleur, geen specificatie mogelijk
Materiaal: PCB
Specificaties: Oude versie
Het uiterlijk en de kleur van het product kunnen per batch verschillen, maar dit heeft geen invloed op het gebruik
