Laagspanningsbeveiligingsschakelaar DC6V-60V

Laagspanningsbeveiligingsschakelaar DC6V-60V Beschrijving

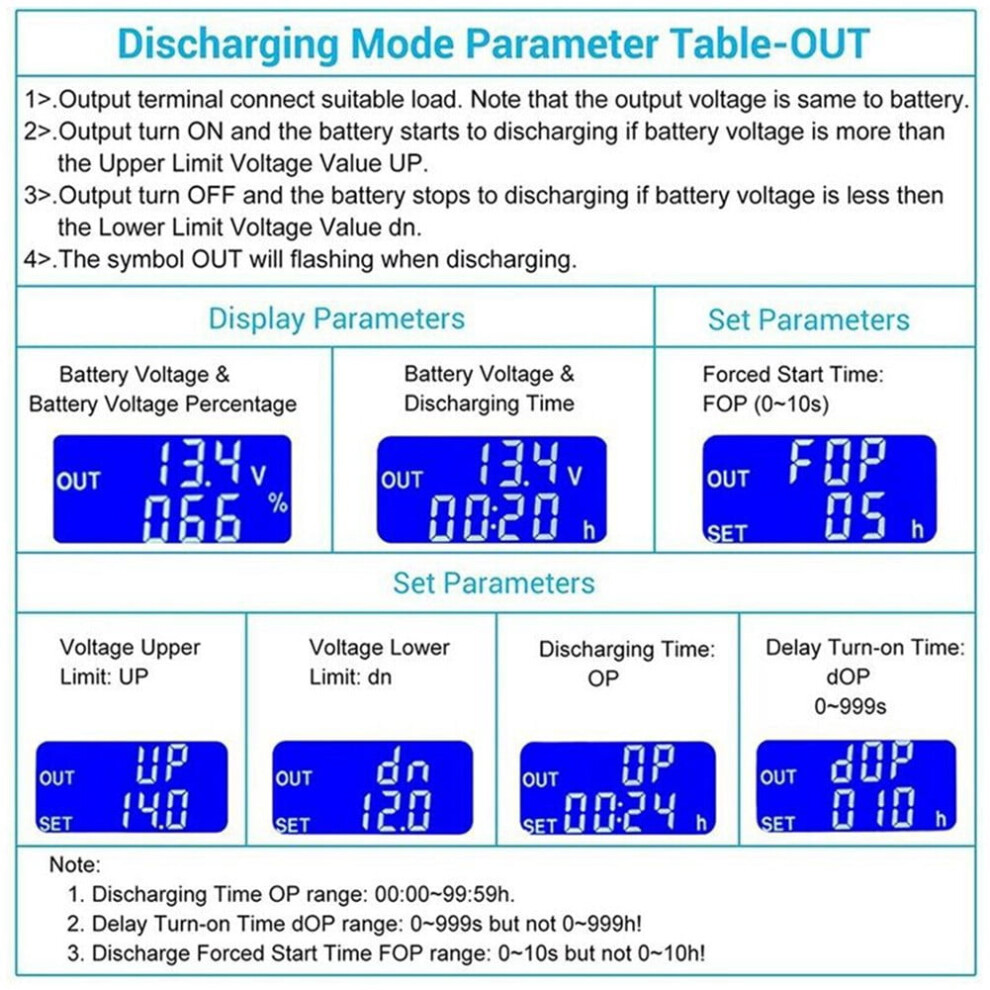

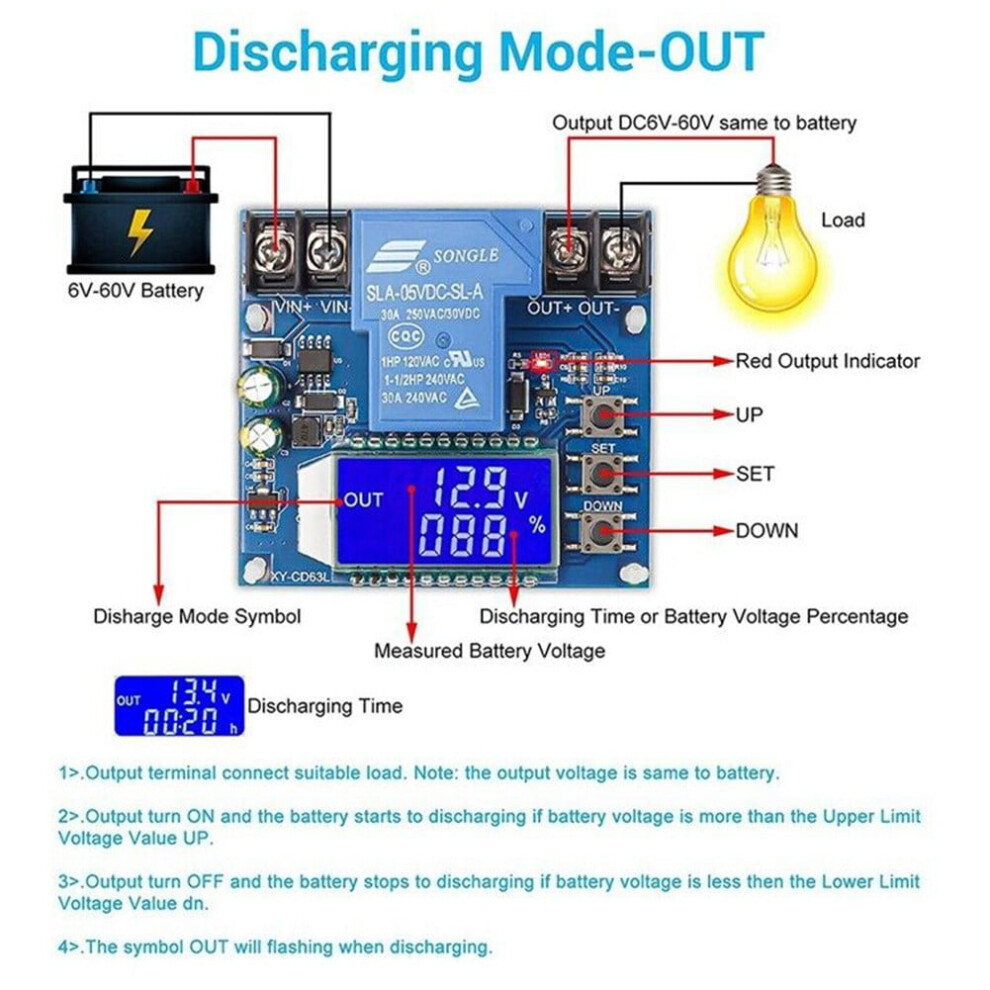

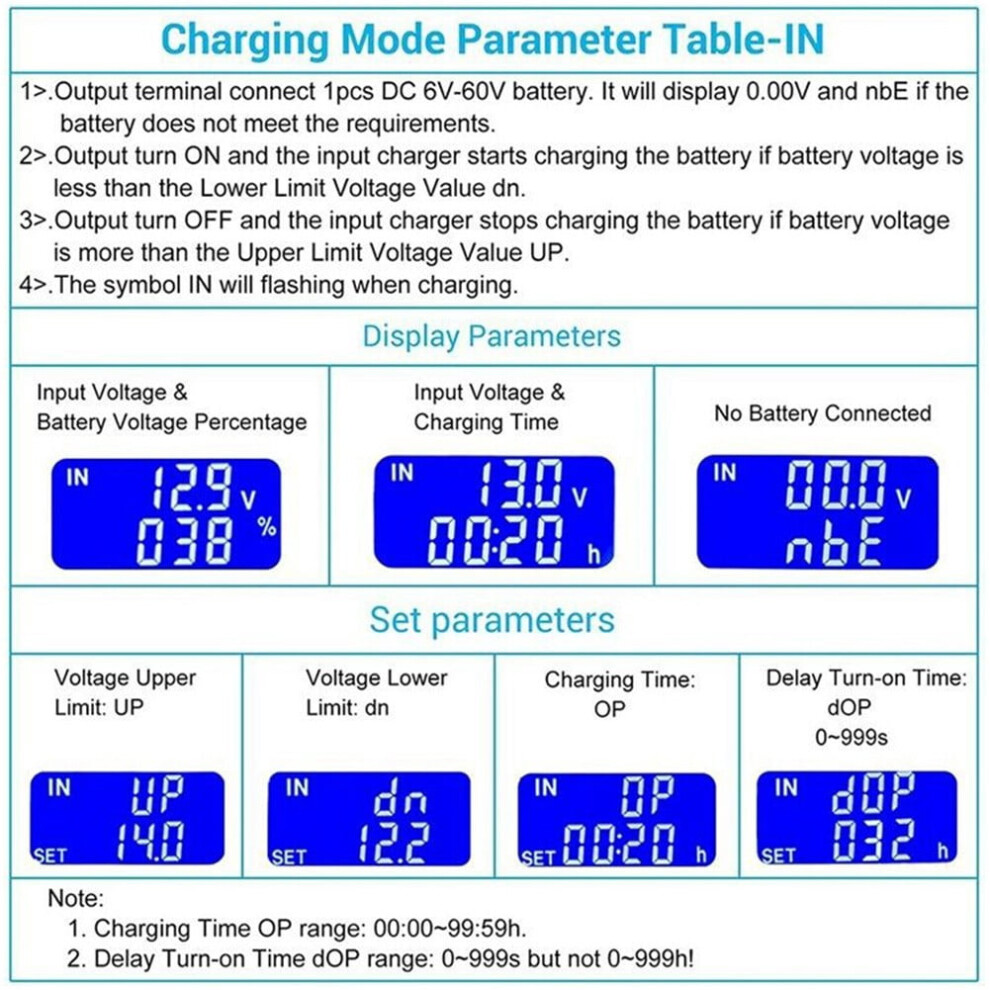

Productbeschrijving: Nieuw, hoge kwaliteit. Gemaakt van hoogwaardig en duurzaam materiaal. Laadmodus IN: Stel de bovengrensspanning UP en de ondergrensspanning dn in. Wanneer de accuspanning lager is dan de ondergrensspanning dn, schakelt het relais in en begint de lader de accu op te laden. Wanneer de accuspanning niet lager is dan de bovengrensspanning UP, schakelt het relais uit en is het automatisch opladen voltooid. Het relais brandt en knippert IN om aan te geven dat er wordt opgeladen. Ontlaadmodus OUT: Stel de bovengrensspanning UP en de ondergrensspanning dn in. Wanneer de accuspanning hoger is dan of gelijk aan de bovengrensspanning UP, schakelt het relais in en begint het ontladen. Wanneer de accuspanning lager is dan of gelijk aan de ondergrensspanning dn, schakelt het relais uit om de automatische ontlaadfunctie te voltooien. Het relais brandt en knippert OUT om aan te geven dat er wordt ontladen. Opmerking: Dit product is een eenvoudige spanningsregelaar die wordt gebruikt om de uitgang via het relais in en uit te schakelen. Het heeft alleen een schakelfunctie en kan de spanning niet wijzigen. Functiebeschrijving: 1. Berekening van het spanningspercentage: accuspanning/(bovenspanning - onderspanning) 2. Toetsfuncties: UP-knop: Kort indrukken om te schakelen tussen weergavepercentage en tijd, 5 seconden ingedrukt houden om te schakelen tussen modi, laadmodus: IN, ontlaadmodus: OUT. SET-knop: Kort indrukken om de huidige ingestelde parameters te bekijken; lang op de SET-knop drukken om de parameterinstellingen te openen en in te stellen: UP: bovengrens spanning, dn: ondergrens spanning, OP: inschakeltijd, dOP: vertraagde inschakeltijd (0-999 seconden), FOP: snelle inschakeltijd (0-10 seconden) in ontlaadmodus. DOWN-knop: Druk op de knop om het relais in/uit te schakelen (noodstopfunctie). Na het sluiten gaat het LCD-scherm uit en wordt het relais losgekoppeld. Lang op de DOWN-knop drukken om de status van de LCD-achtergrondverlichting in te stellen: LP: UIT, de achtergrondverlichting blijft altijd AAN, AAN: de achtergrondverlichting gaat na 5-10 minuten automatisch uit; een willekeurige knop kan worden gebruikt om de verlichting na het uitschakelen weer in te schakelen. 3. Parameters instellen a. Houd de SET-toets ingedrukt om het parameterinstelscherm te openen. b. Druk op het parameterinstelscherm op de SET-toets om naar de instelparameters te schakelen. c. Nadat u de parameters hebt geselecteerd, kunt u de UP/DOWN-toetsen gebruiken om de parameters in te stellen. U kunt de parameters indrukken of ingedrukt houden. d. Om andere parameters in te stellen, herhaalt u stap b) en c). e. Nadat alle parameters zijn ingesteld, houdt u de SET-toets lang ingedrukt om af te sluiten en op te slaan. 3.1 Laad-/ontlaadtijdregeling Wanneer de tijdparameter OP is ingesteld op een waarde die niet nul is, start de laad-/ontlaadtijdregeling. Wanneer de relaisgeleiding een laad-/ontlaadproces start, begint de timer te lopen. Wanneer de timer is voltooid, wordt het relais automatisch uitgeschakeld om het laad-/ontlaadproces te voltooien. Als de timer is voltooid en de detectiespanning in de laadmodus lager is dan de ondergrensspanning dn, of in de ontlaadmodus hoger is dan de bovengrensspanning UP, wordt de laadtijdregeling automatisch uitgeschakeld en knippert H:ER om de gebruiker te waarschuwen dat de tijdparameterinstelling onredelijk is. Druk op een willekeurige toets om het knipperen te stoppen; Wanneer de laad-/ontlaadtijdregeling niet is ingeschakeld, registreert het product de volledige tijd. Bij het openen van de tijdweergave-interface wordt de laadtijd knipperend weergegeven; Verlaat vervolgens de tijdweergave-interface of open de volgende laadcyclus (relaisgeleiding) wanneer de batterij leeg is; 3.2 Automatische parameterdetectie: Wanneer de parameters zijn ingesteld en u de interface verlaat, geeft het systeem ERR weer als de ondergrens dn groter is dan de bovengrens DN. 3.3 Vertragingsschakelfunctie dOP (0-999 seconden): De in
