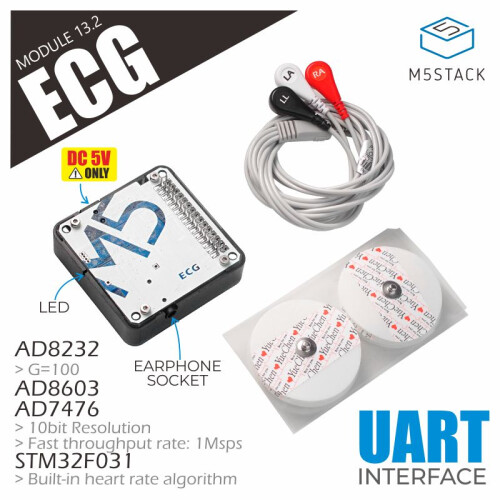

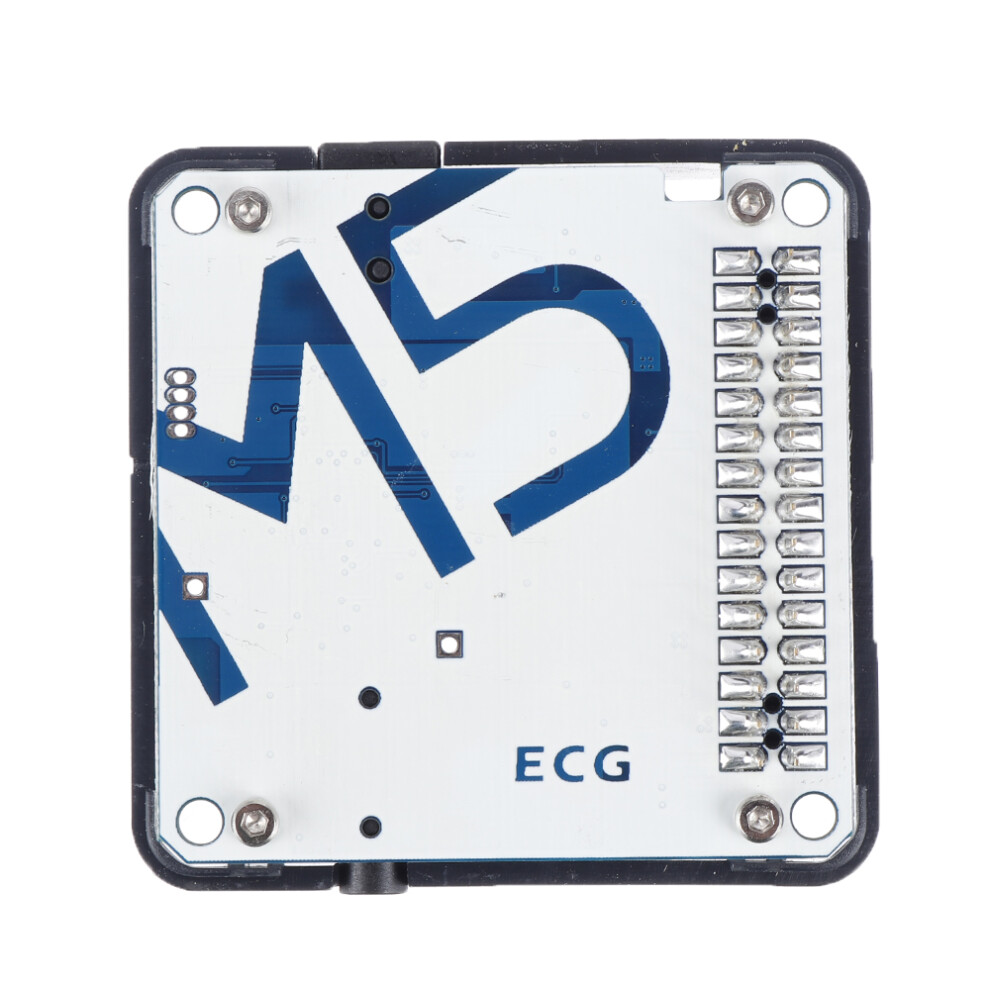

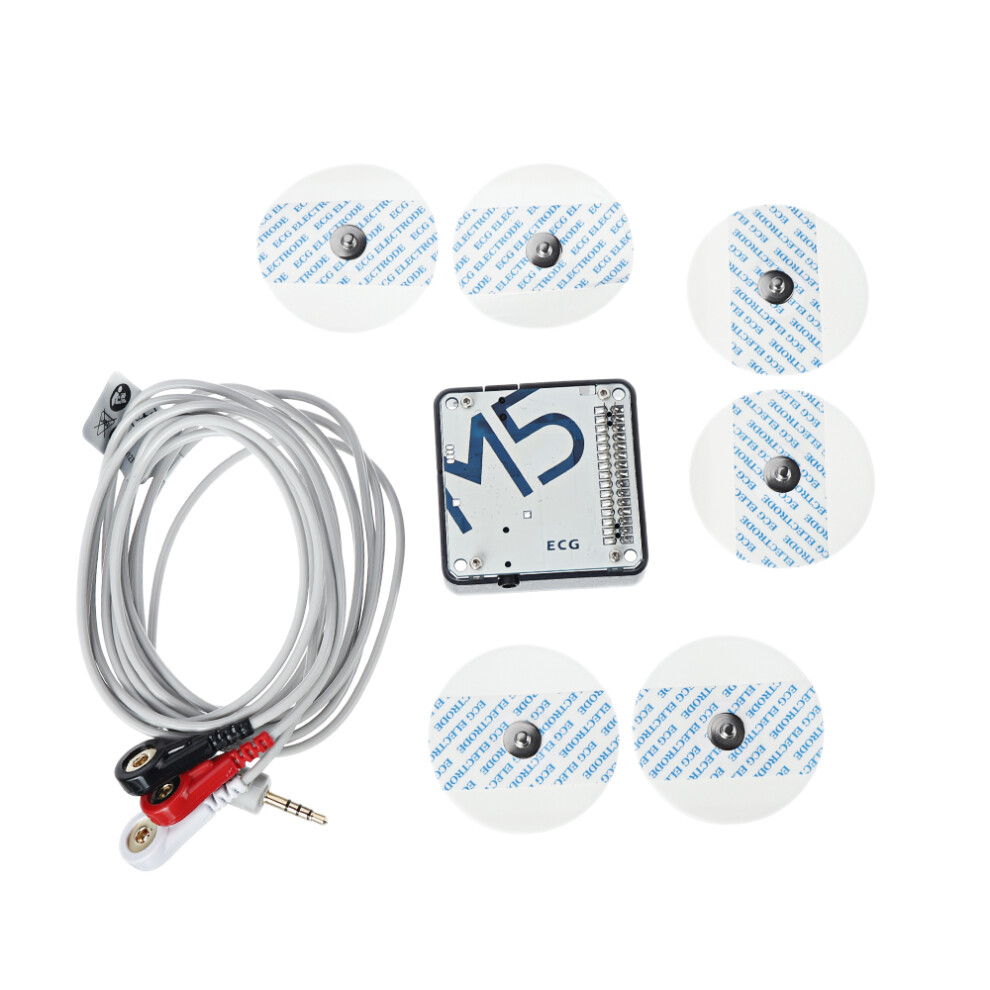

M5stack ECG Hartslagmonitor Electrocardiogramunit Detecteert Hartslag En Geeft Cardiogram Signaal Uit

M5stack ECG Hartslagmonitor Electrocardiogramunit Detecteert Hartslag En Geeft Cardiogram Signaal Uit Beschrijving

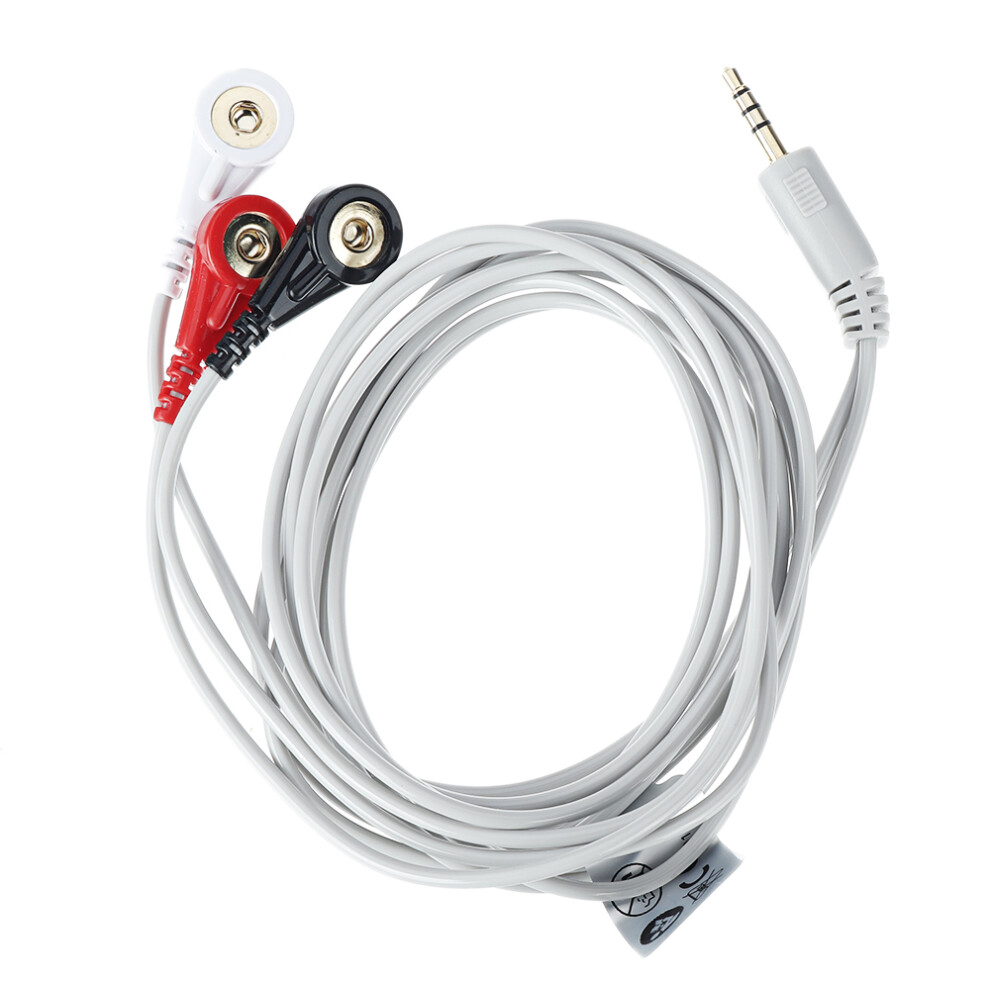

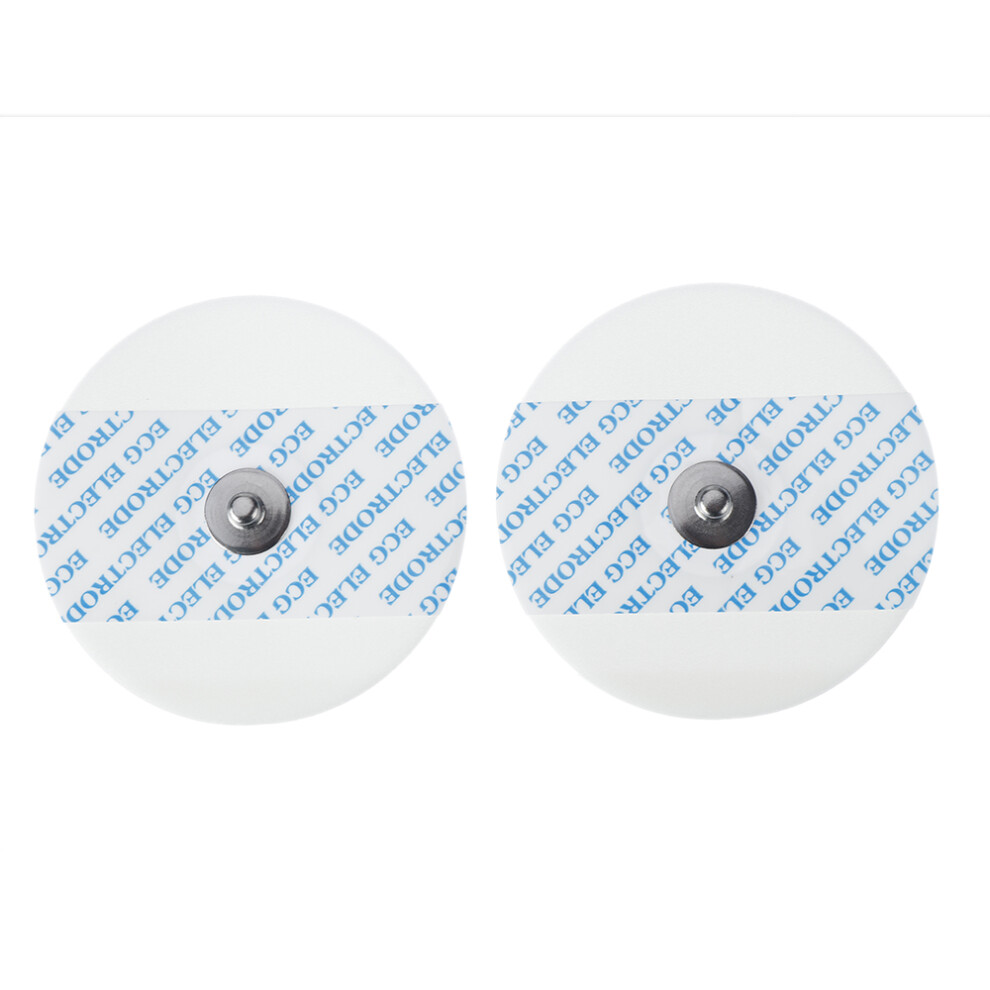

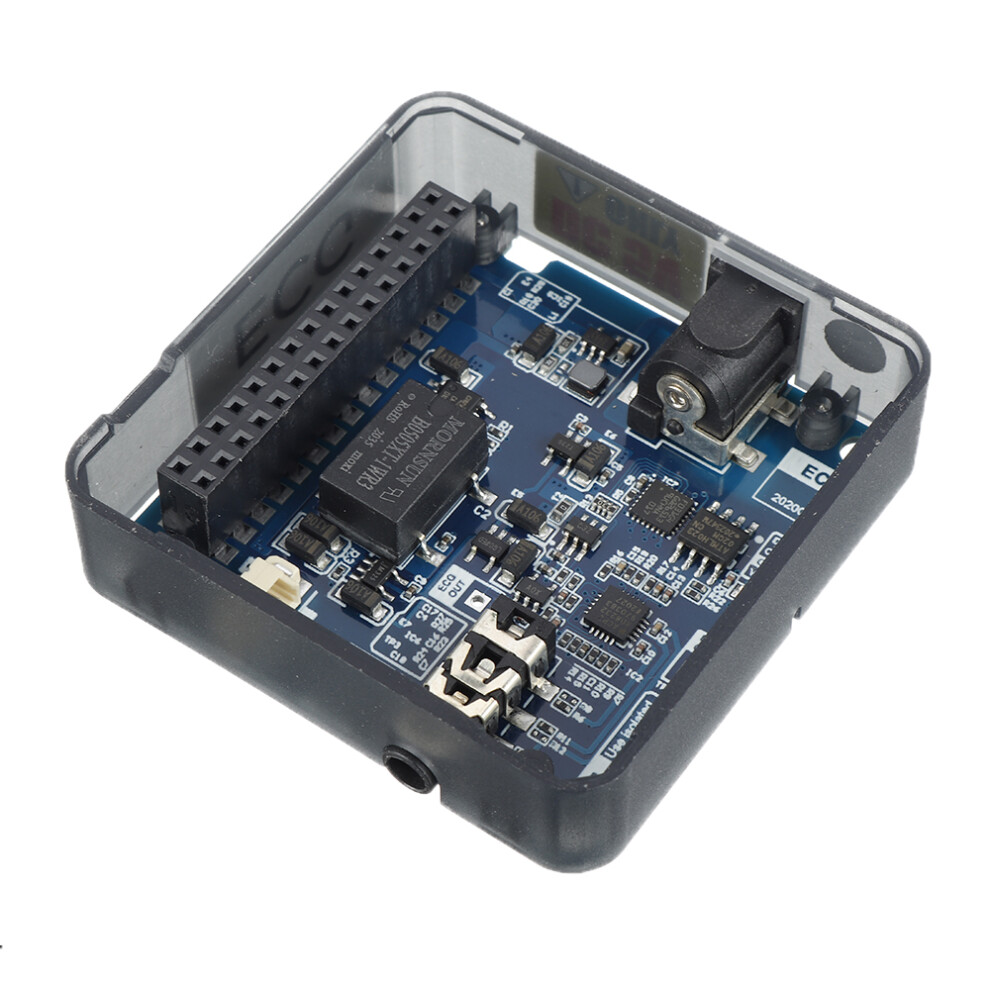

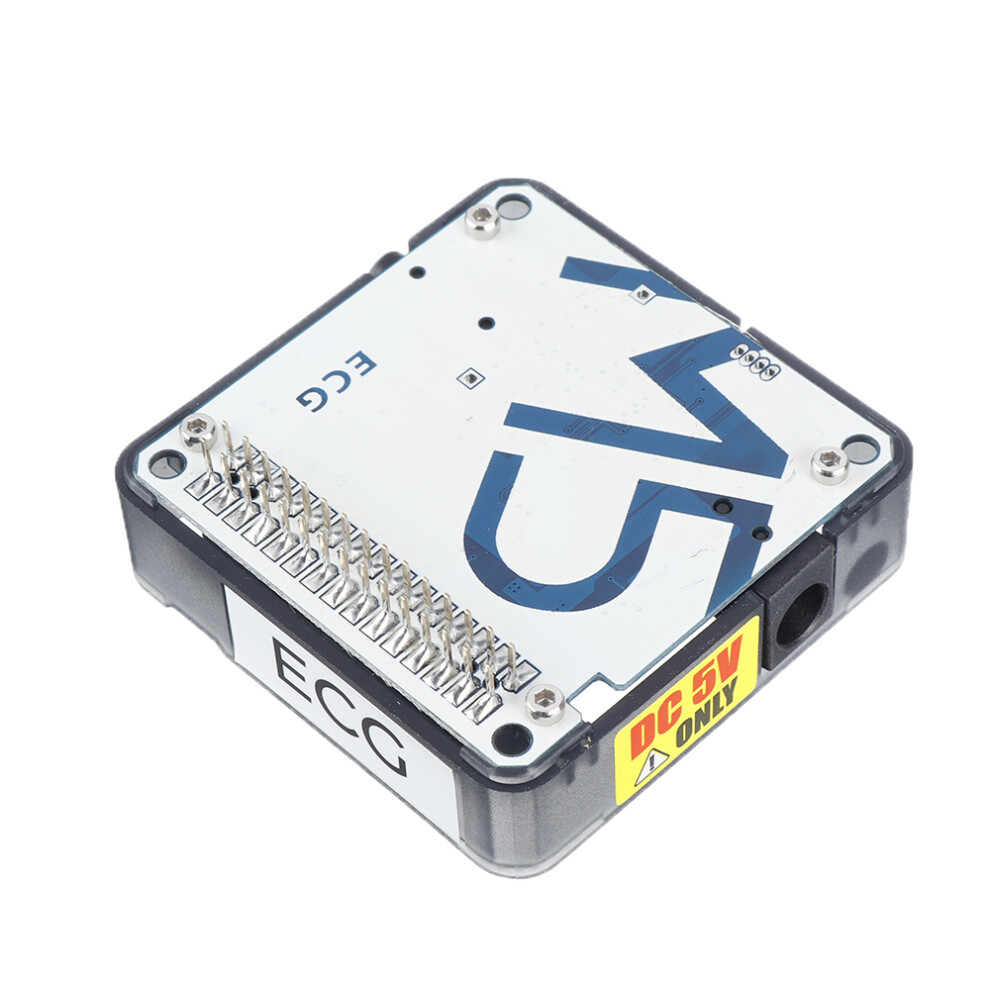

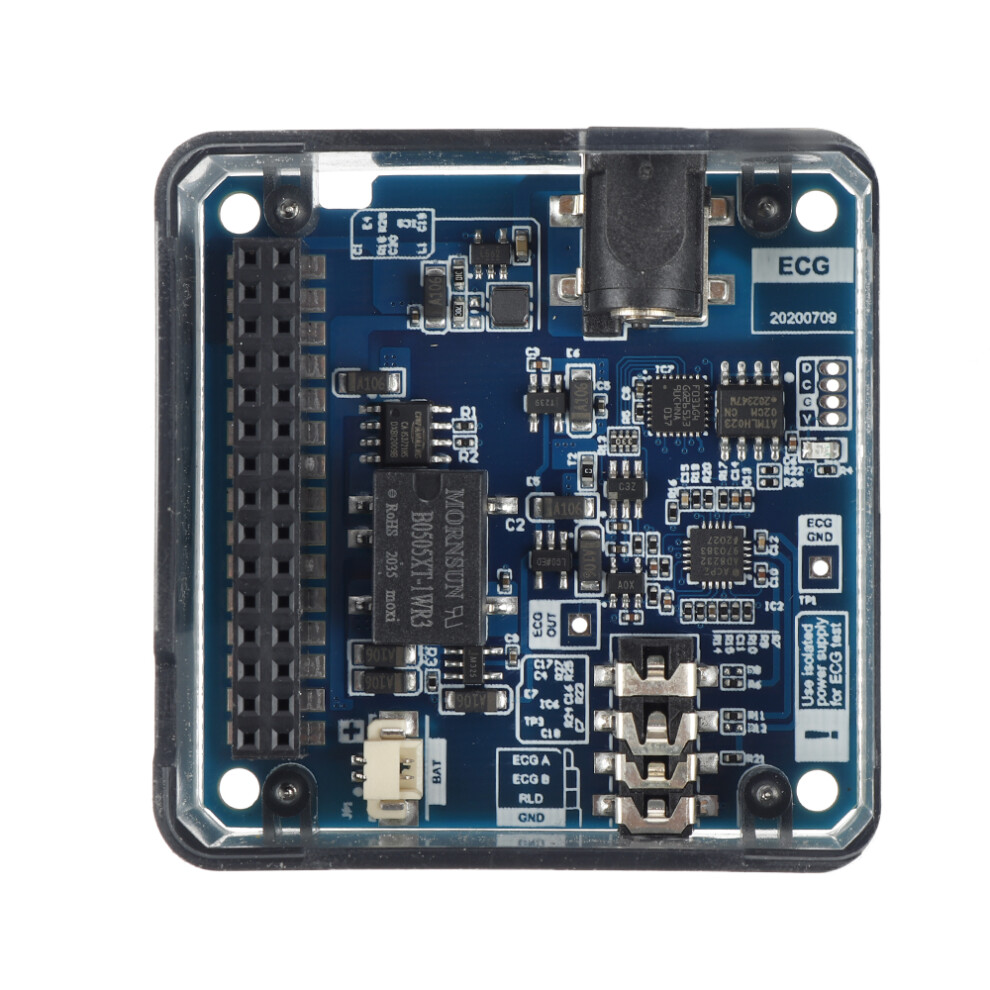

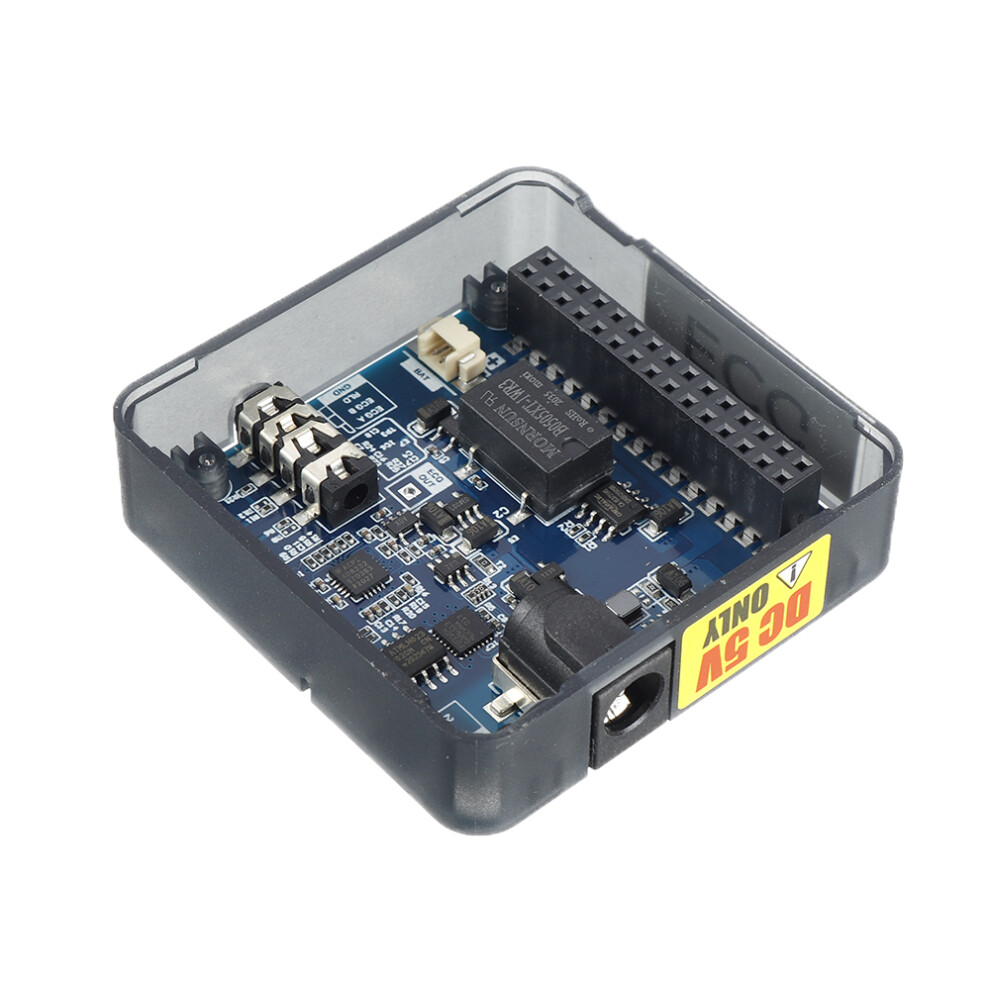

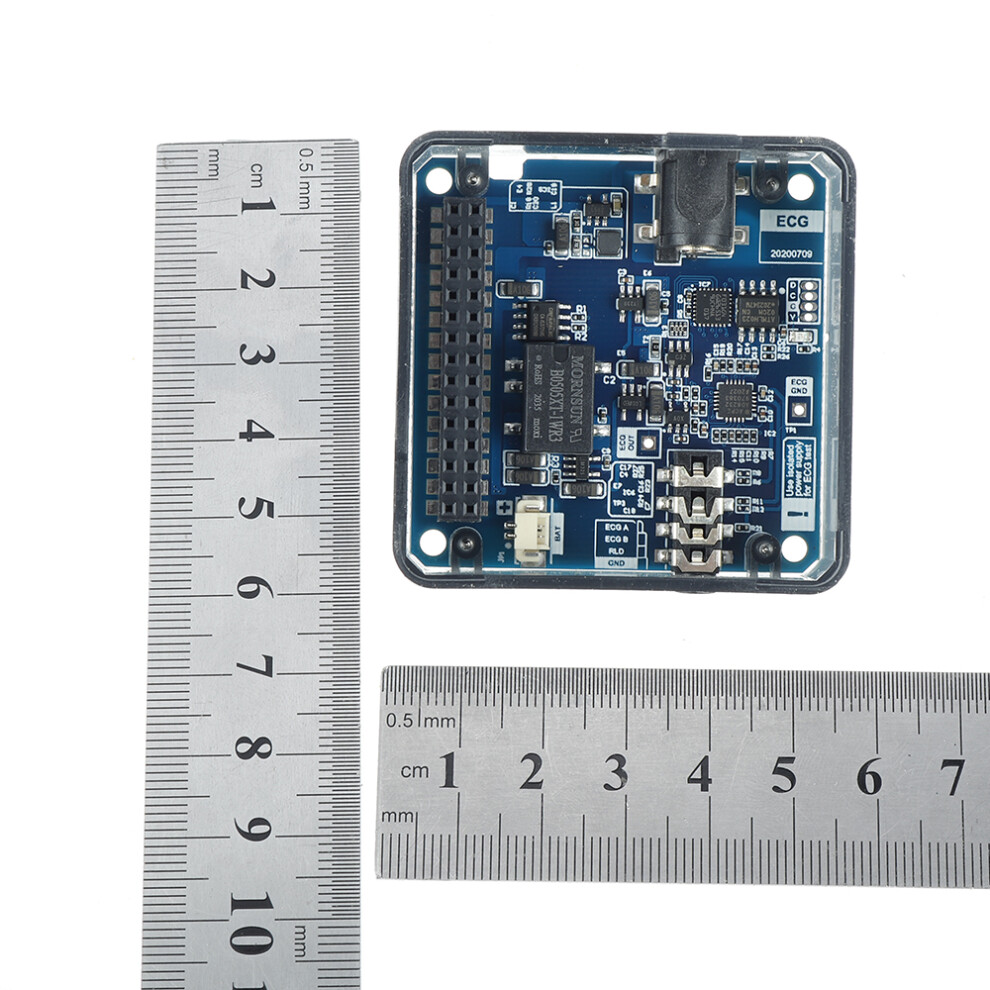

Beschrijving: ECG is een hartslagmonitor (elektrocardiogram) eenheid het kan de hartslag detecteren en een cardiogram signaal uitgeven. Het elektrocardiogram (ECG) is een technologie die een elektrocardiograaf gebruikt om de veranderingen in de elektrische activiteit van het hart tijdens elke hartcyclus vast te leggen. Aan de signaalverwervingszijde integreert deze ECG-module de AD8232 single-lead hartslagmonitoring aan de voorkant het verzamelde ECG-signaal wordt verwerkt door het AD8603 laagdoorlaatfilter en de 10bit-ADC (AD7476) voert analoge/digitale signaalinvoer naar STM32 (ingebouwde hartslagstatistieken) algoritme) voor signaalanalyse. Ten slotte worden de verwerkingsresultaten in de vorm van seriële communicatie uitgegeven om de verwerving en weergave van het hoofdcontrolesysteem te vergemakkelijken. Wat betreft de signaaluitvoer maakt het gebruik van een volledig geïsoleerd ontwerp aan de voorkant/digitaal om de stabiliteit en veiligheid van de apparatuur te verbeteren. Voorzichtigheid: Dit product staat alleen het gebruik van 5V voedingsinvoer toe. Houd u strikt aan de voedingsinvoernorm bij het gebruik van dit product om schade aan de apparatuur of letsel te voorkomen. Kenmerken: ADI front-end integratie (hoge signaalversterking G=100 met DC-blokkeringscapaciteit) Seriële gegevensinvoer Hartslagstatistieken monitoring Volledig geïsoleerd ontwerp aan de voorkant/digitaal Ultra precisie opamp Verpakking inbegrepen: 1x ECG-module 3x ECG-elektroden 6x Hechtingspads Toepassingen: Bio-elektrische signaalverwerving Draagbaar ECG Oefen tracker Specificatie: Hulpbronnen Parameter Communicatiemethode UART 115200bps AD8232 Hoge signaalversterking G=100 | Met DC-blokkeringscapaciteit | Gemeenschappelijke modus afwijzingsratio: 80 dB (DC tot 60 Hz) AD7476 10bit-ADC | SPI-interface | Snelle doorvoersnelheid: 1 MSPS | vref 2. 8v Nettogewicht 18 g Brutogewicht 101 g Productafmetingen 54*54*13. 2 mm Verpakkingsafmetingen 105*65*40 mm Gerelateerde link Datasheet AD8232 AD8603 AD7476 Tool RawDisplay-PC UART Pass Through Firmware Bij het gebruik van de hartslaglees-tool aan de pc-zijde moet het apparaat de firmware voor seriële poort transparante overdracht branden (verander de initialisatiepin van de seriële poort in de daadwerkelijk aangesloten pin voordat u uploadt) en de gegevens naar de pc doorsturen. Schema: klik om te openen Voorbeeld: Arduin IDE Download Arduin-code Pinmap: M5Stack TX/G13 RX/G5 5V GND ECG RX TX VIN GND
