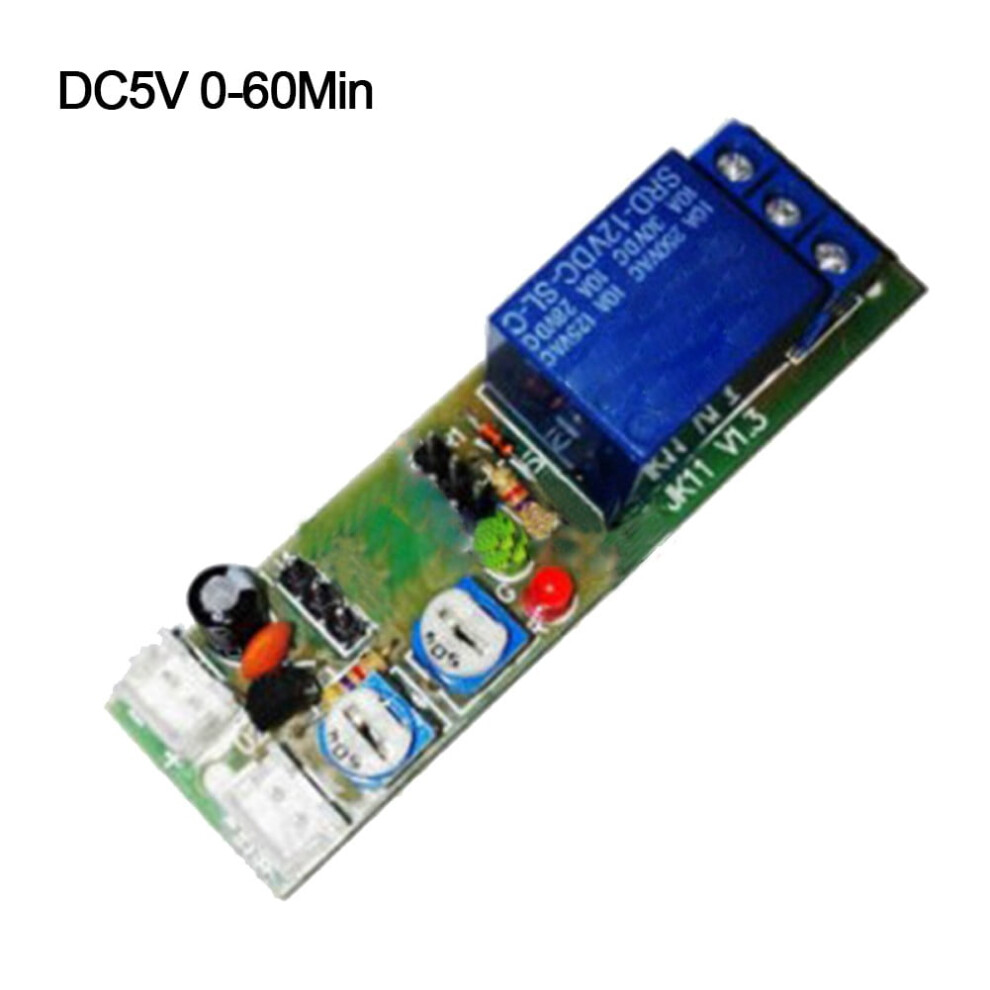

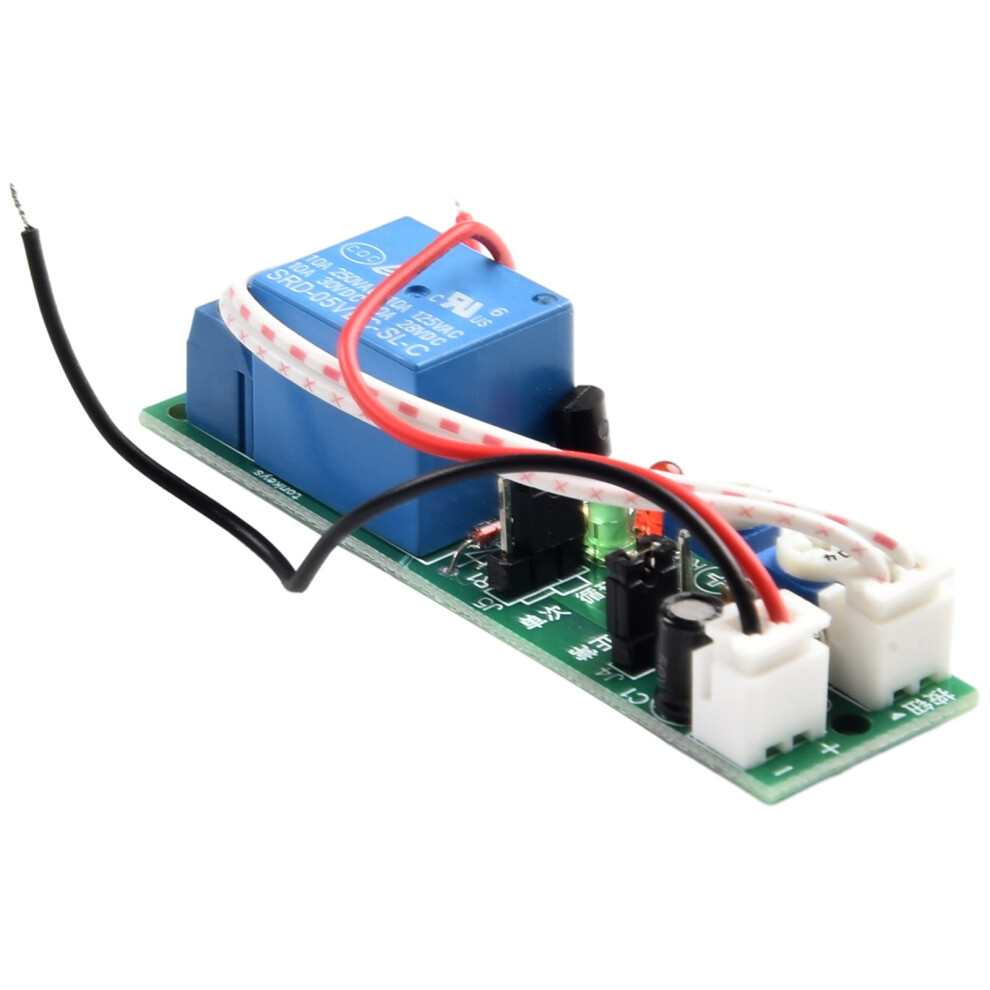

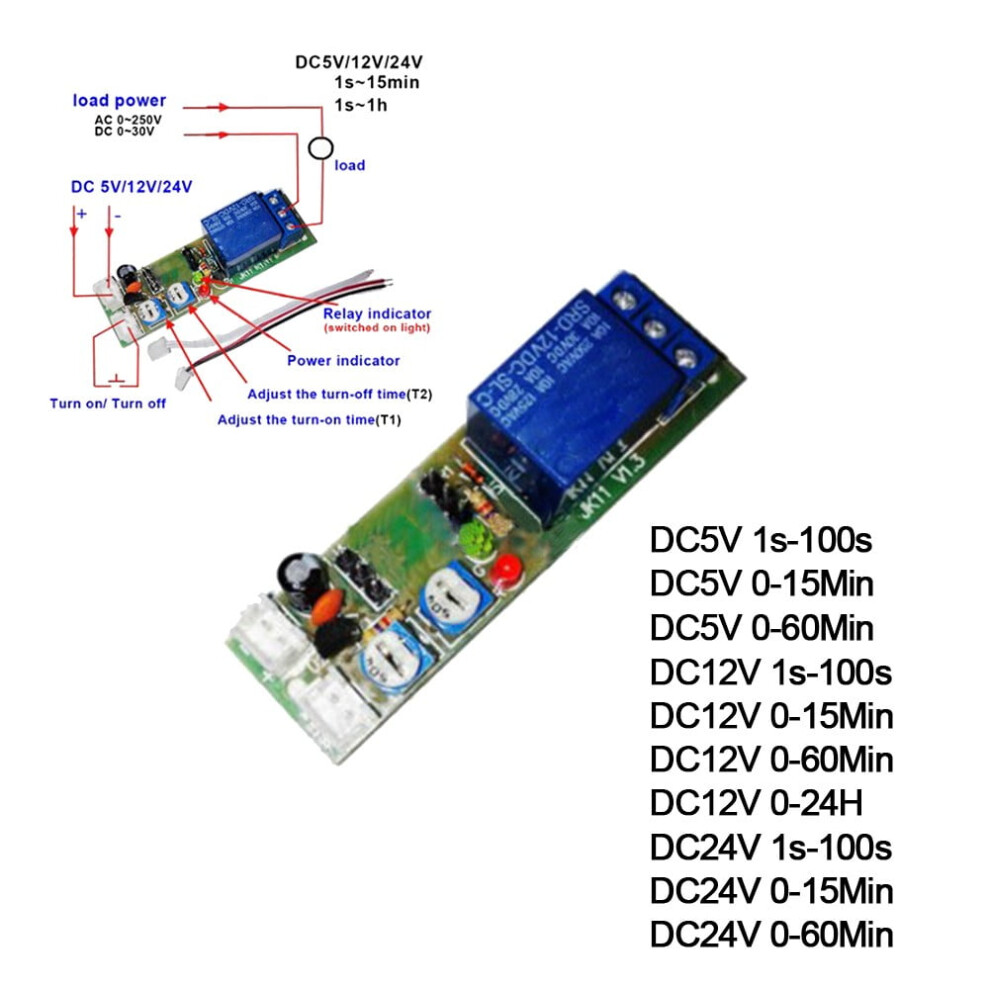

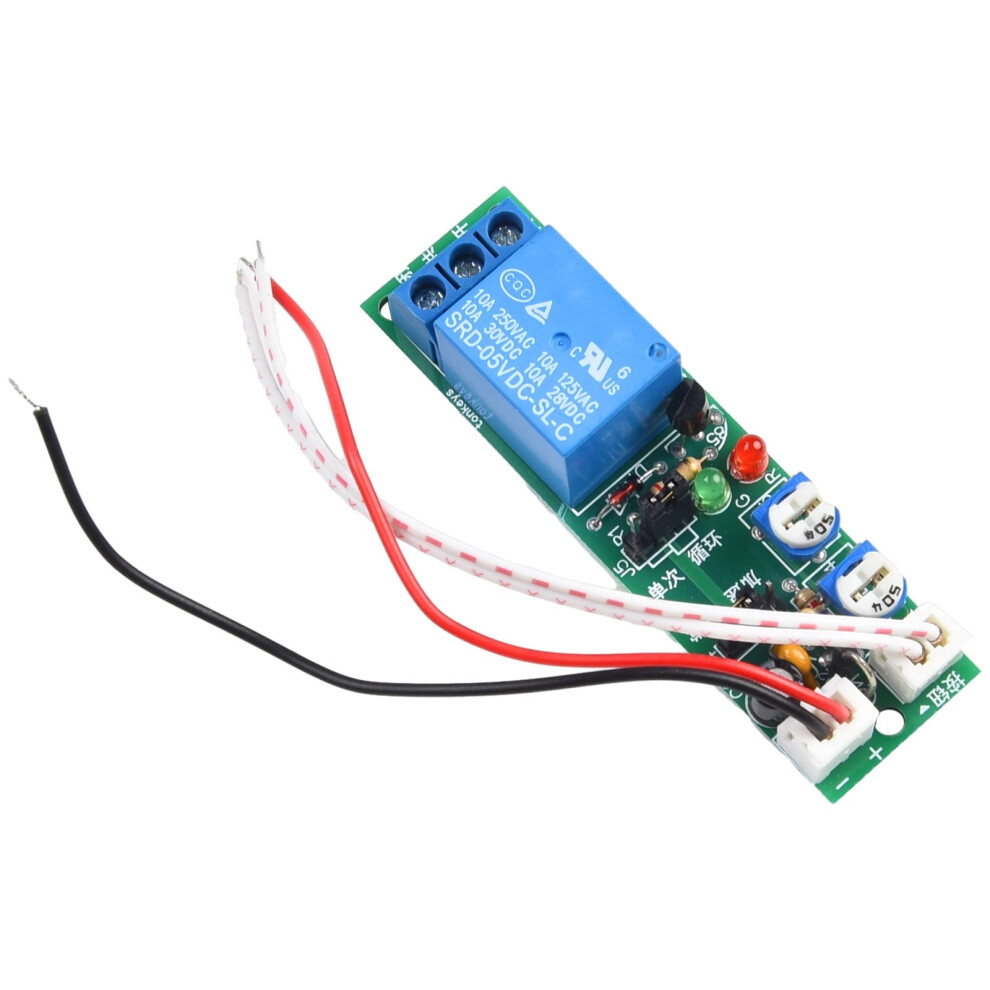

Multifunctionele relaismodule/vertragingscircuitmodule voor DC5V/12V/24V

Multifunctionele relaismodule/vertragingscircuitmodule voor DC5V/12V/24V Beschrijving

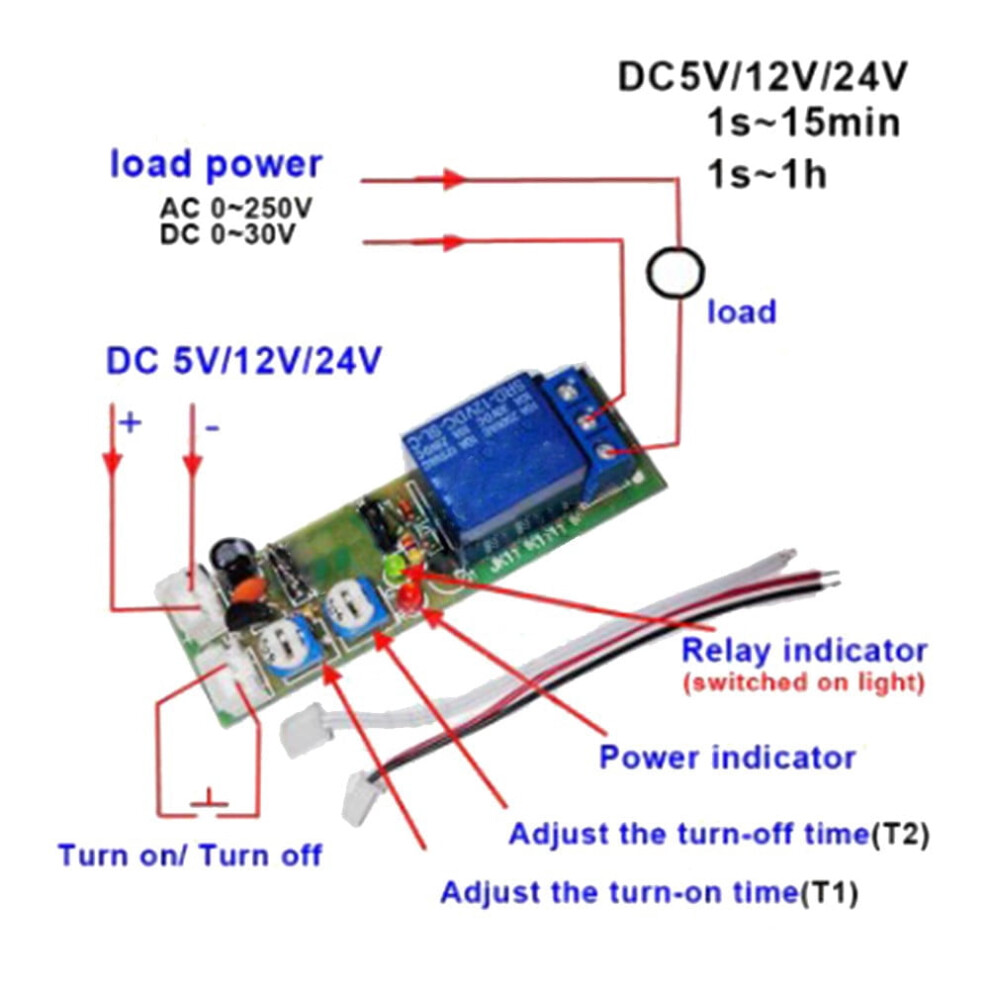

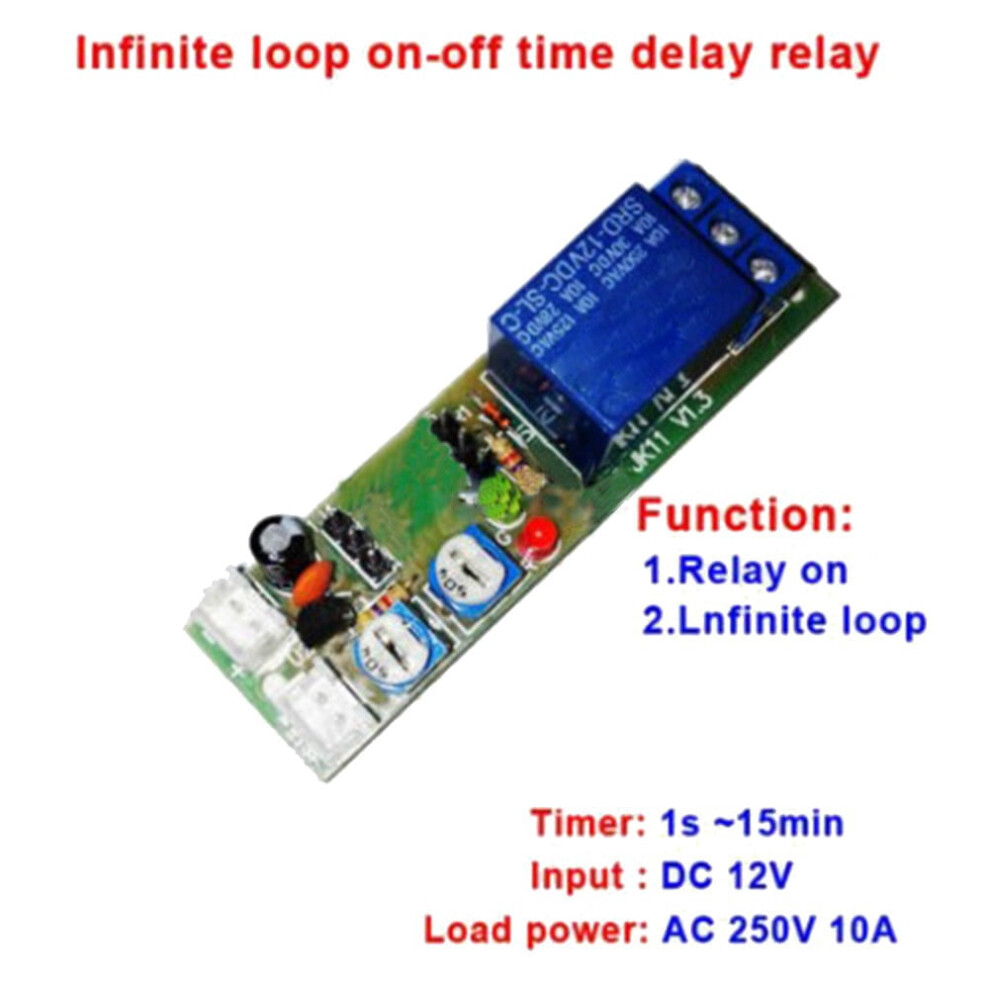

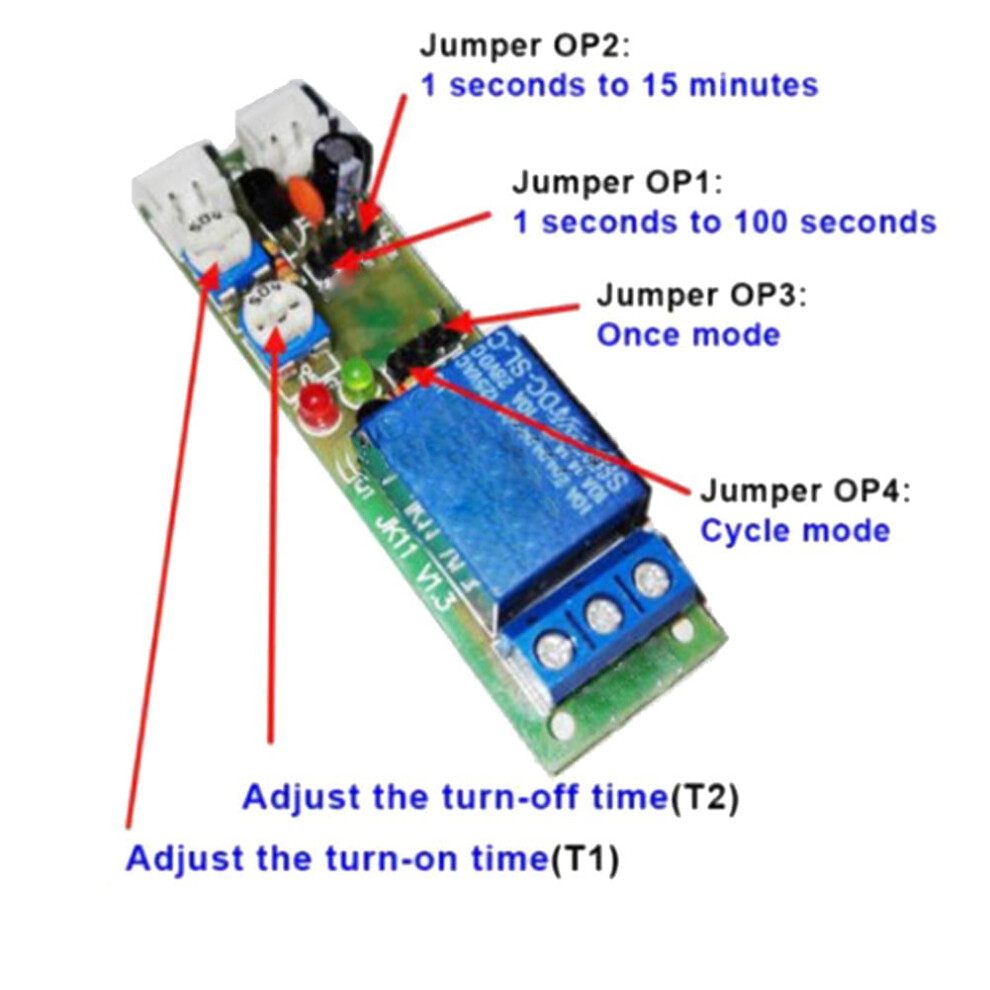

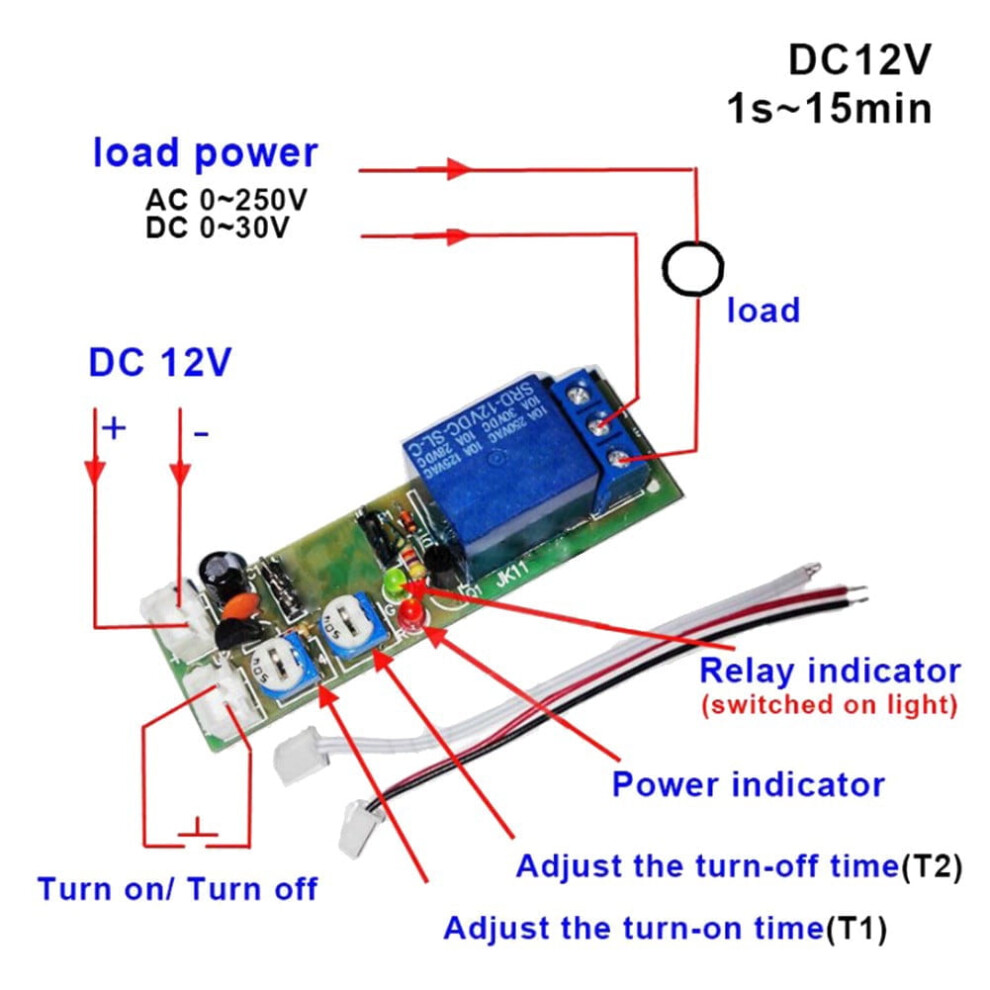

Kenmerken: *Deze module gebruikt een MCU als hoofdchip. *Hoge timerprecisie. *MCU-watchdogcircuit en speciale resetchip. *Stabiele en betrouwbare werking. Specificaties: T1 (inschakelvertraging van het relais), T2 (uitschakelvertraging van het relais) Eenmalige modus (Jumper OP3) 1. De module wordt ingeschakeld. Wanneer de trigger actief is, wordt het relais ingeschakeld. Na een vertraging van T1 wordt het relais weer uitgeschakeld. 2. Wanneer de trigger actief is en de trigger opnieuw actief is, wordt de vertraging onmiddellijk onderbroken. Cyclische modus (Jumper OP4) 1. De module wordt ingeschakeld. Wanneer de trigger actief is, wordt het relais ingeschakeld. Na een vertraging van T1 wordt het relais weer uitgeschakeld. Na een vertraging van T2 wordt het relais weer ingeschakeld. Deze cyclus herhaalt zich. T1 en T2 worden ingesteld met twee instelbare weerstanden. 2. Wanneer de trigger actief is en de trigger opnieuw actief is, wordt de vertraging onmiddellijk onderbroken. Typische toepassingsvoorbeelden: 1. Timergestuurde apparatuur, bijvoorbeeld apparatuur die na 5 minuten automatisch wordt uitgeschakeld bij elke druk op een knop. 2. Herhaalde testcircuits voor machines, zoals 1 minuut aan en vervolgens 1 minuut uit, een dergelijke testcyclus. 3. Intermitterend zuurstof pompen in een aquarium. 4. Andere timergestuurde apparatuur. Inhoud van de verpakking: 1*Trigger Infinite Cycle Delay Timer Opmerking: 1. De werkelijke kleur van het artikel kan enigszins afwijken van de afbeeldingen op de website vanwege diverse factoren, zoals de helderheid van uw monitor en de lichtsterkte. 2. Houd rekening met een kleine afwijking in de handmatige meting van de gegevens. Deze module gebruikt een MCU als hoofdchip. Hoge timerprecisie. MCU-watchdogcircuit en speciale resetchip. Stabiele en betrouwbare werking. Specificaties: T1 (vertragingstijd relais inschakelen), T2 (vertragingstijd relais uitschakelen) Eenmalige modus (Jumper OP3) 1. De module wordt ingeschakeld. Wanneer de trigger wordt geactiveerd, schakelt het relais in, vertraagt T1 en wordt het relais uitgeschakeld. 2. Wanneer de trigger zich in het vertragingsproces bevindt, zal de vertraging onmiddellijk worden onderbroken. Cyclische modus (Jumper OP4) 1. De module wordt ingeschakeld. Wanneer de trigger wordt geactiveerd, wordt het relais ingeschakeld (vertraging T1), waarna het relais wordt uitgeschakeld (vertraging T2). Vervolgens wordt het relais weer ingeschakeld. Deze cyclus herhaalt zich. T1 en T2 worden ingesteld met twee instelbare weerstanden. 2. Wanneer de trigger opnieuw wordt geactiveerd, wordt de vertraging onmiddellijk onderbroken. Typische toepassingen: 1. Timergestuurde apparatuur, bijvoorbeeld apparatuur die na 5 minuten automatisch uitschakelt bij elke druk op een knop. 2. Herhaalde testcircuits voor machines, bijvoorbeeld 1 minuut inschakelen en 1 minuut uitschakelen (een testcyclus). 3. Intermitterende zuurstofpompen voor aquariums. 4. Andere timergestuurde apparatuur. Inhoud van de verpakking: 1 Trigger Infinite Cycle Delay Timer. Opmerking: 1. De werkelijke kleur van het artikel kan enigszins afwijken van de afbeeldingen op de website vanwege factoren zoals de helderheid van uw monitor en de lichtsterkte. 2. Houd rekening met een kleine afwijking in de handmatige meting van de gegevens.
