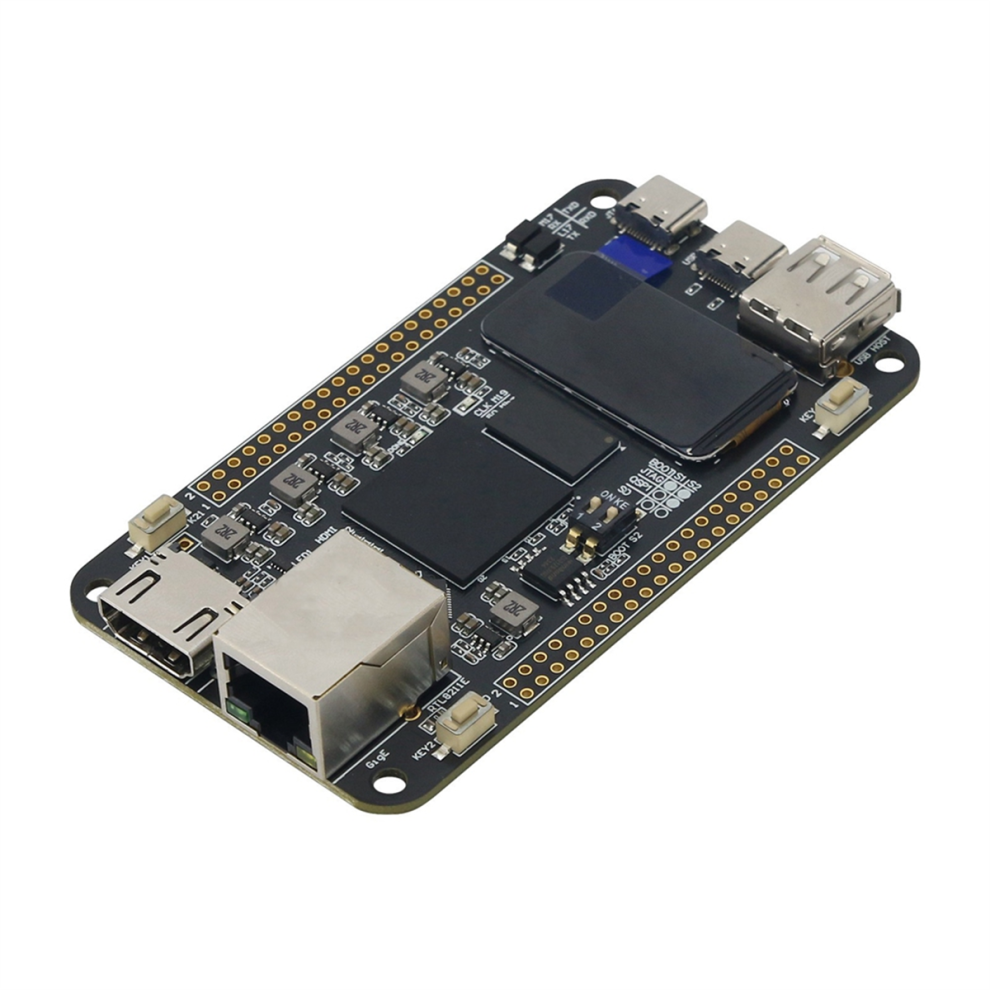

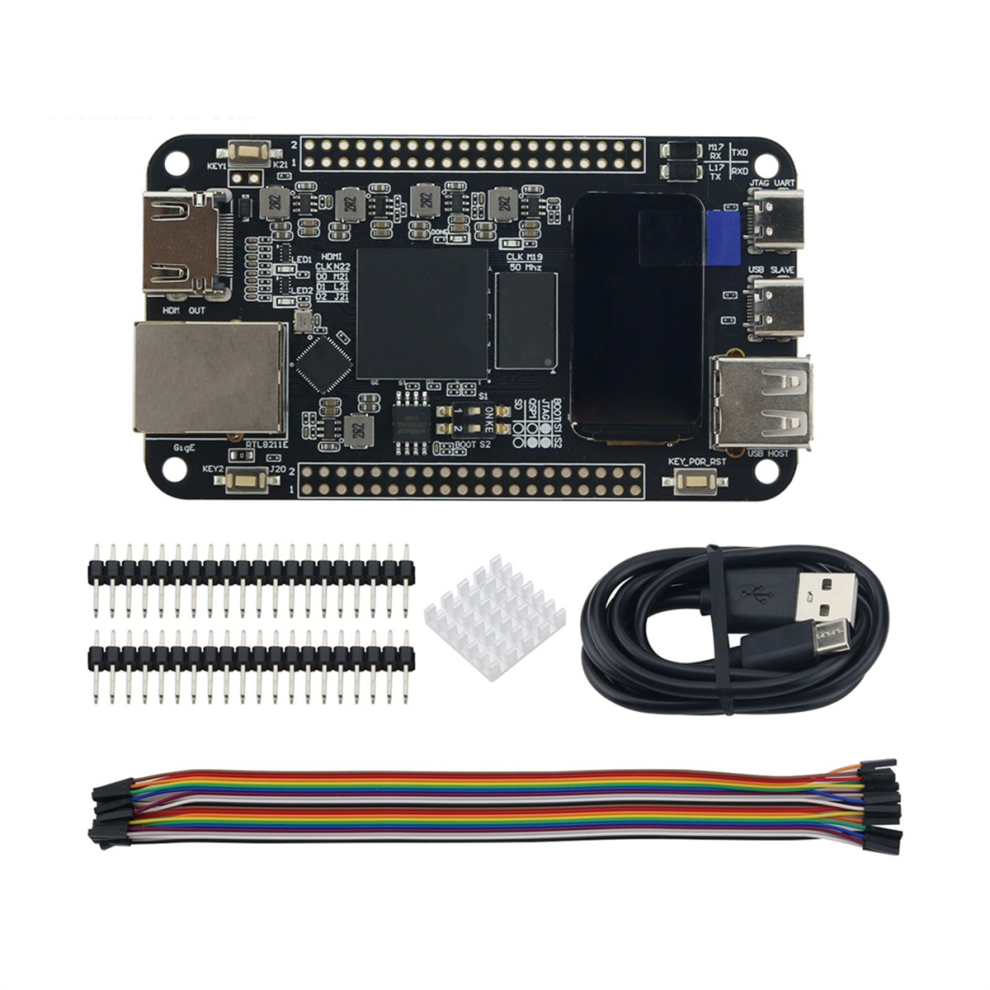

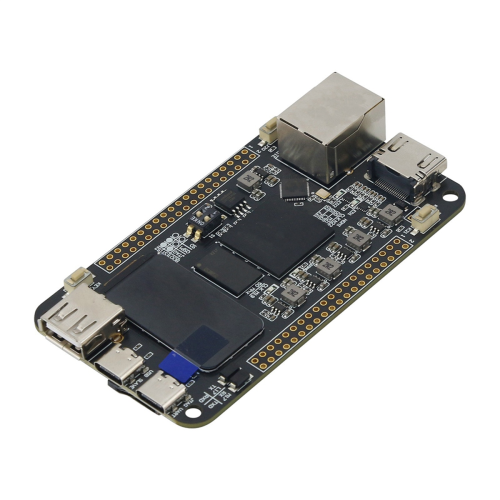

Ongelaste SP versie 7020 FPGA Minimum System Development Board (neerwaarts gelast) Core Onboard Downloader

Ongelaste SP versie 7020 FPGA Minimum System Development Board (neerwaarts gelast) Core Onboard Downloader Beschrijving

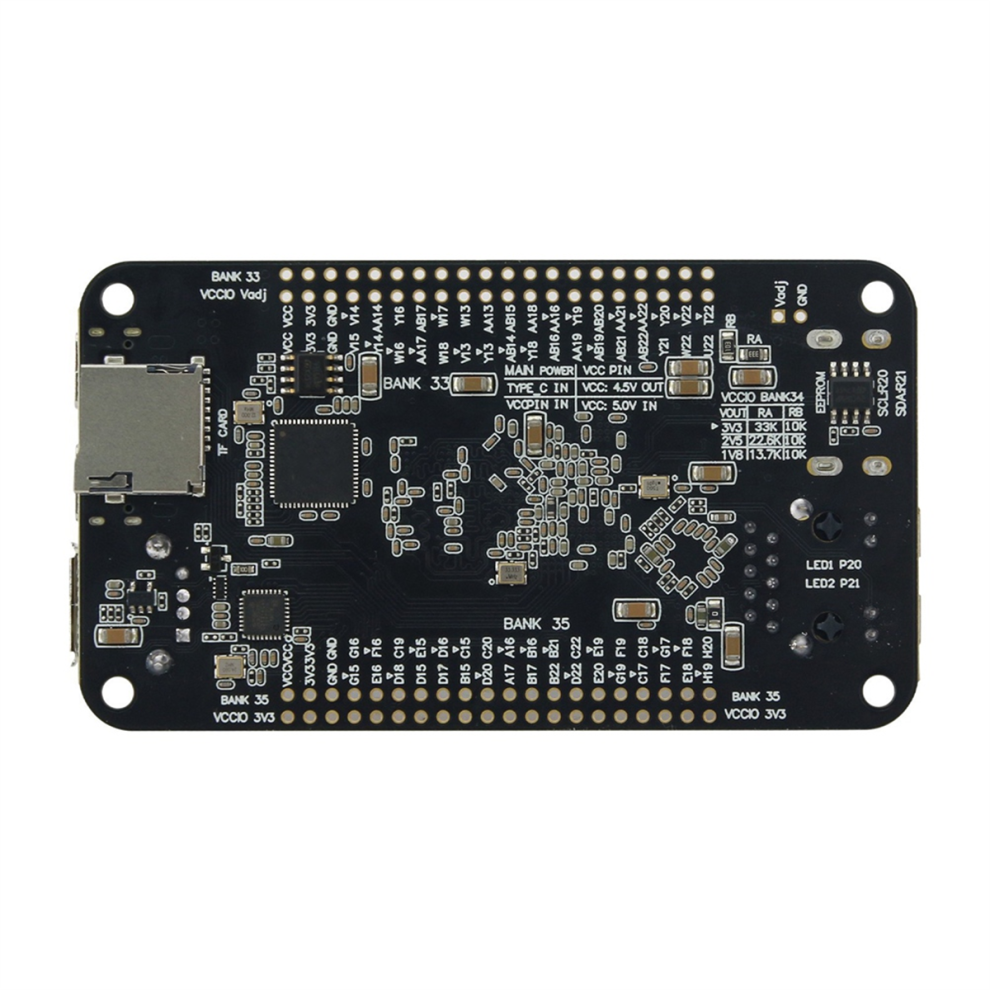

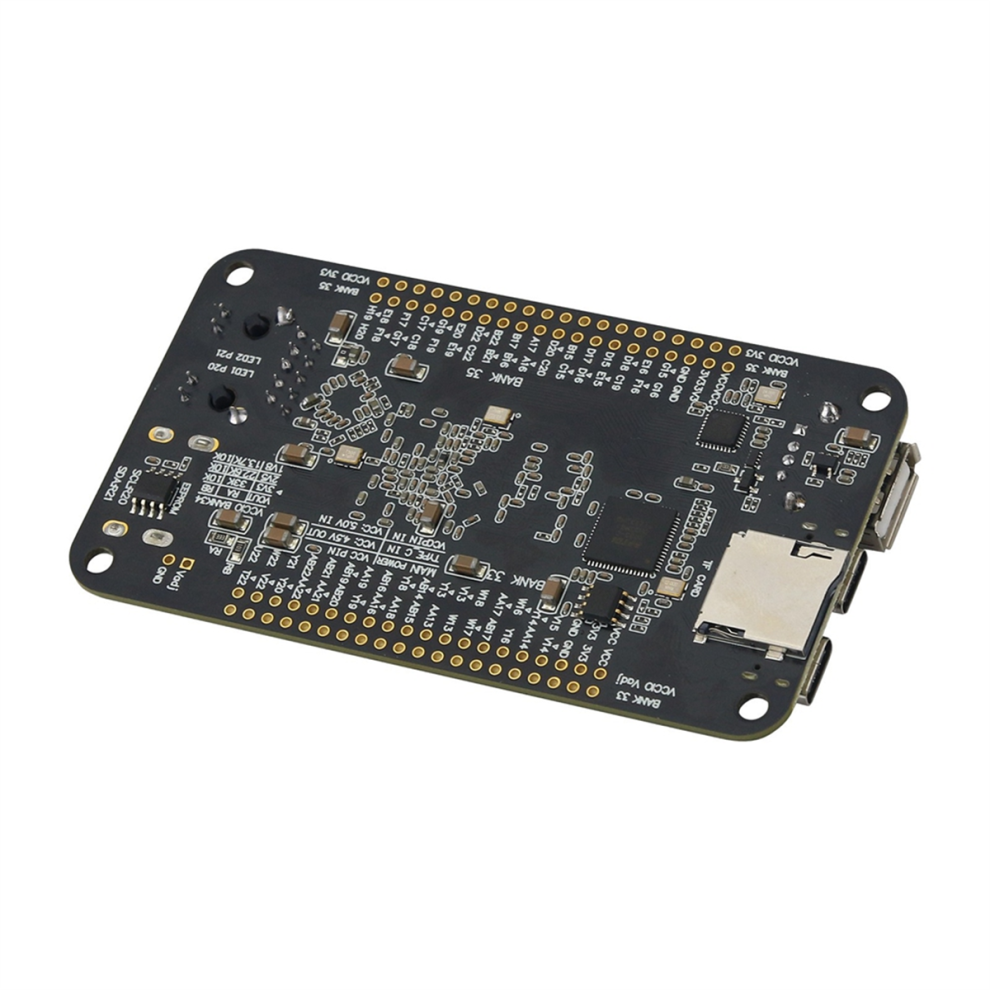

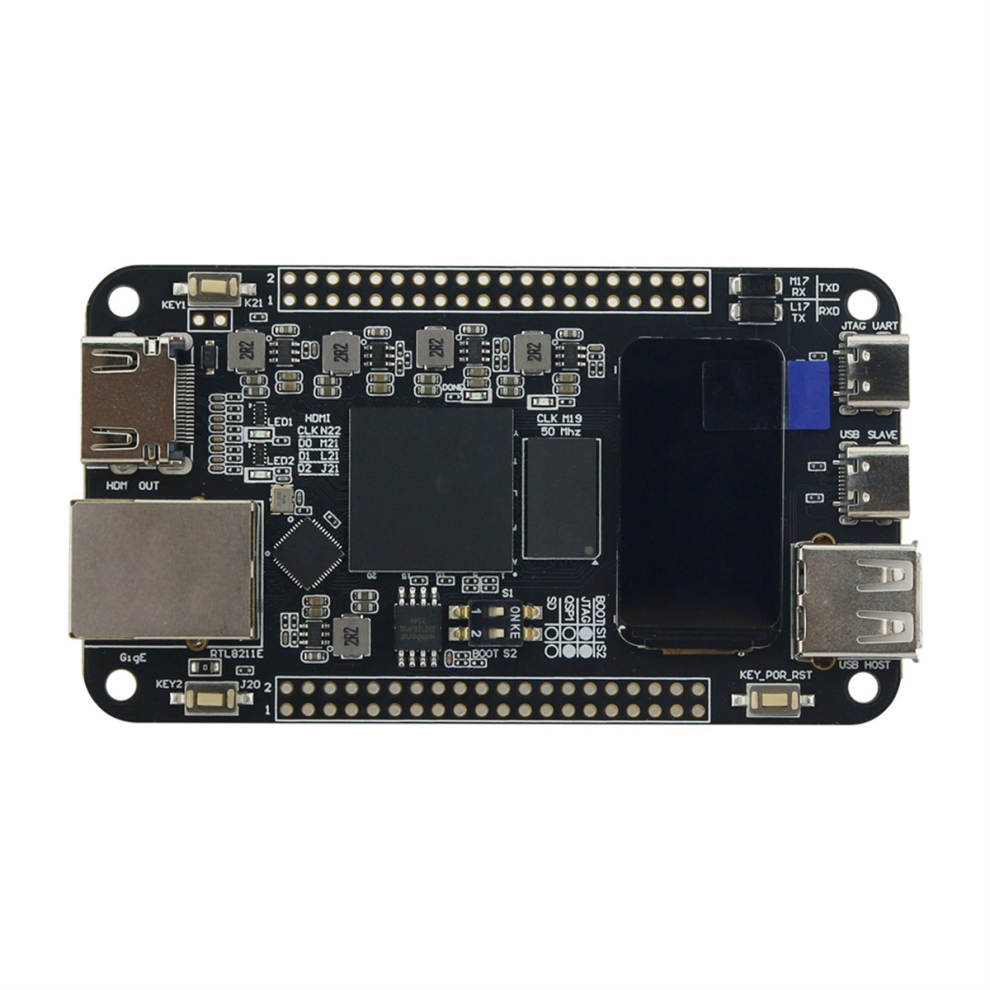

1. De voedingspositie van de pinnen aan één kant is aangepast. V1.3 komt overeen met V1.2 en is niet langer compatibel met V1.1. 2. Het model van de TI-voedingschip is aangepast. 3. De CLK-pin is aangepast naar de SRCC-klokpin (geschikt voor meer IP-cores). Let op: een klein fysiek kleurverschil of -verschil heeft geen invloed op het gebruik, dus neem er geen bezwaar tegen, alvast bedankt! Boardbronnen: Hoofdchip 7020 (nieuwe chip van industriële kwaliteit), 512 MB DDR3 TF-kaartsleuf, A16 MB QSPIFLASH (kan verantwoordelijk zijn voor het opstarten), EEPROM 2 KB () Twee leds () Twee knoppen () + een POR-resetknop, één UART () Eén ingebouwde XILINX-downloader, één USB die kan worden gebruikt als USB SLAVE of USB HOST10. Uitgang 68 GP10 (alle uitgangen vanaf het einde) (34 groepen) allemaal verbonden in paren met differentiële lijnen, en de differentiële lijnen zijn van gelijke lengte Één kant van de BANK wordt onafhankelijk gevoed, en de BANK-spanning kan worden aangepast met weerstanden Gigabit Ethernet (aangesloten op het einde) uitgangsinterface SP: 1,47-inch verticaal scherm (172X320) of SP2: 1,3-inch vierkant scherm (240x240) (aangesloten op het einde) is aangesloten op 50M actieve kristaloscillator, USB en downloader zijn allemaal aangesloten op ESD elektrostatische beschermingsapparaten 8-laags immersie gouden bord kan draaien Kleur: zoals afgebeeld Materiaal: metaal Pakketinhoud: 1 set x Minimum System Development Board Alleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen. Opmerking: Lichtreflectie en verschillende displays kunnen ervoor zorgen dat de kleur van het item op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
