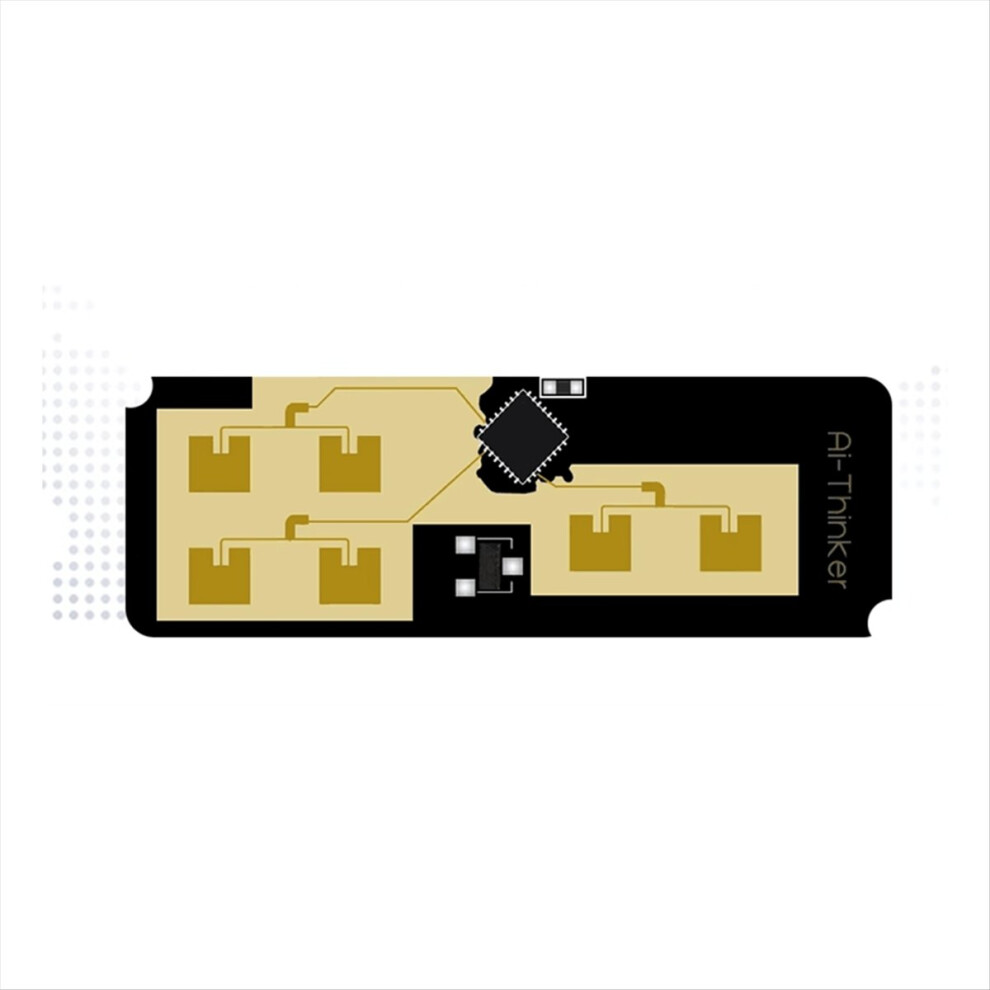

Rd-03D 24G Multi-Target Human Motion Trajectory Lokalisatie en Tracking Radar Module On-Board PCB Antenne

Rd-03D 24G Multi-Target Human Motion Trajectory Lokalisatie en Tracking Radar Module On-Board PCB Antenne Beschrijving

De Rd-03D is een radarmodule met de S5KM312CL-chip van Silicon Microelectronics. De S5KM312CL is een geïntegreerde microcontroller-SoC met millimetergolfsensor, gebaseerd op FMCW-radartransceivertechnologie. De module werkt in de 24 GHz K-band met een maximale bandbreedte van 0,25 GHz.
Deze module maakt gebruik van de geavanceerde signaalverwerkingstechnologie van de FMCW-golfvorm en de gepatenteerde S5-serie chip, gecombineerd met de gepatenteerde radarsignaalverwerking en het ingebouwde intelligente positionerings- en volgalgoritme van MCU, om meerdere doelen in een bepaald gebied te detecteren en de resultaten in realtime te rapporteren. Gebruikers kunnen snel bijbehorende producten voor doelvolging ontwikkelen.
De Rd-03D-module registreert nauwkeurig de bewegingsstatus van het menselijk lichaam en het gebied.
Hij is uitgerust met een intelligent algoritme voor het herkennen en volgen van bewegingstrajecten en kan de snelheid en afstand van doelen in het gebied meten.
De herkenningssnelheid is hoger en het stroomverbruik is lager. De module kan snel worden geconfigureerd en is geschikt voor publiciteitsdoeleinden.

Hij kan op intelligente wijze onderscheid maken tussen het menselijk lichaam in beweging, microbeweging en stilstand en de schakelaar van de apparatuur aansturen. Deze module is goed bestand tegen externe interferentie en wordt niet beïnvloed door draadloze signalen zoals WIFI.
Pakket: Standaard 1 * 4P-1,25 mm socketconnector
Afmetingen: 15,0 x 44,0 ( 0,2) mm
Antenne: on-board PCB-antenne
Frequentie: 24G ~ 24,25 GHz
Werktemperatuur: -40 ~ 85
Opslagtemperatuur: -40 ~ 125 , minder dan 90% RV
Voeding: Ondersteunde spanning 5 V, voedingsstroom 200 mA
Interface UART: UART-snelheid Standaard 256000 bps
Kleur: Zwart
Materiaal: PC + metaal

Inhoud van het pakket:
1 x module
