RF-zendermodule FPV-video-audio VTX SPI-besturing

RF-zendermodule FPV-video-audio VTX SPI-besturing Beschrijving

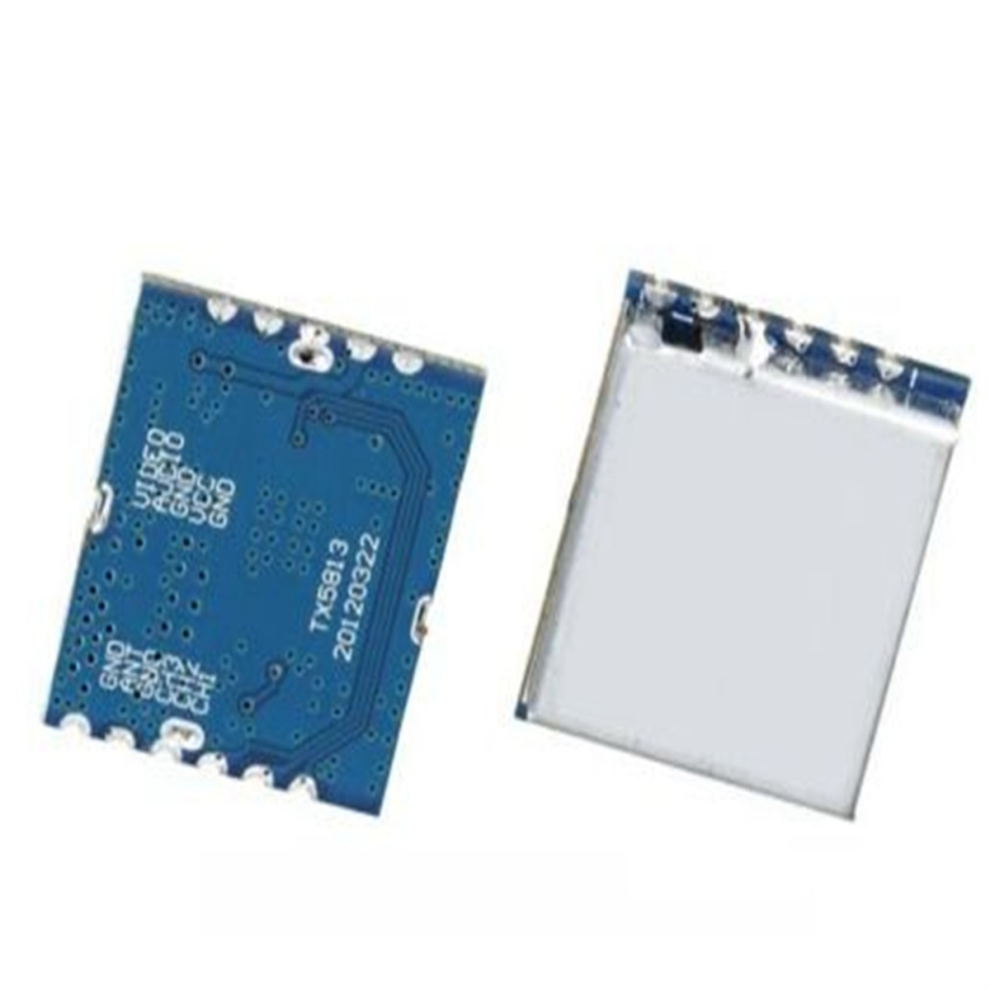

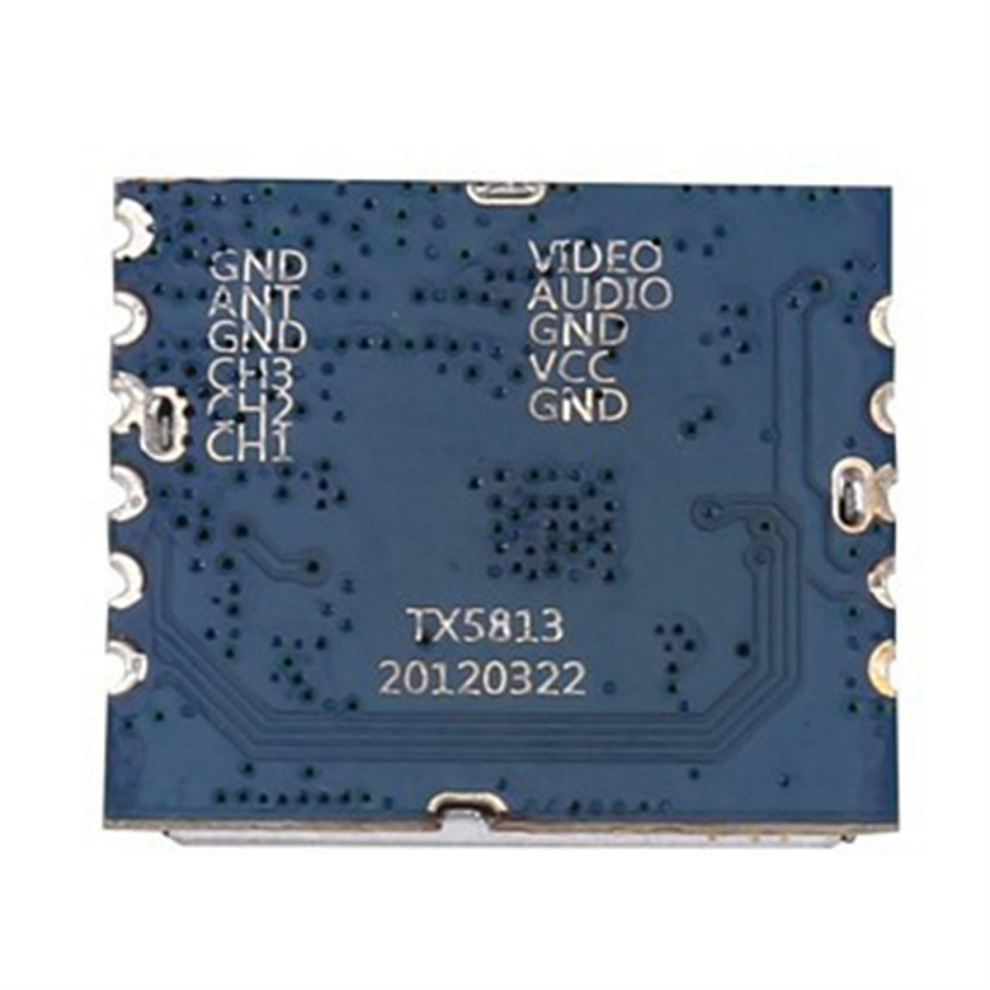

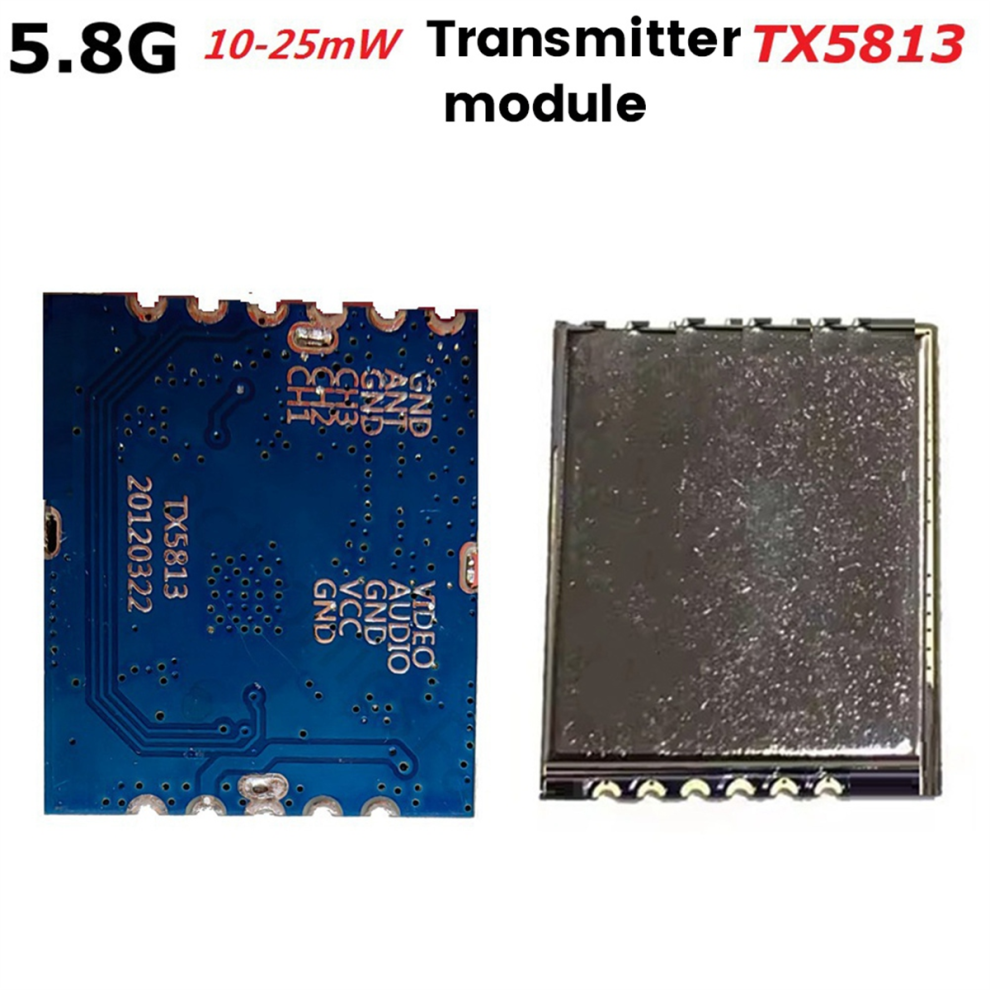

TX5813 is een FM audio- en videozendermodule die werkt in de 5645-5945MHz ISM-band (of gebruikt SPI-modus om de band te besturen via een externe microcontroller). De module maakt gebruik van een single-chip-ontwerp, dat VCO, PLL, breedband FM-videomodulatie en FM-audiomodulatie integreert, waardoor de module klein van formaat is, weinig stroom verbruikt en een hoge gevoeligheid heeft; de module neemt een patchpakketvorm aan, die een zeer kleine ruimte van de hele machine inneemt.
De toepassing van deze module vereist slechts een eenvoudige aansluiting van stroom, audiokabel, videokabel en antenne om geluids- en beeldsignalen over te brengen.
5.8G breedband FM audio- en videosynchrone transmissie
Kleine SMD-behuizing: 19x22x3 mm
Laag stroomverbruik: 5 V 110 mAZendvermogen: 10 dBm tot 20 dBm
Directe invoer van analoge audio- en videosignalen
8-kanaals transmissie
SPI-regeling (48 frequentiepunten)
Externe RF-versterker kan 20 mW-10 W vermogen moduleren
Toepassingen:
Draadloze audio- en videotransmissie van FPV-modelvliegtuigen;
Babyfoon;
Beeldbewaking van bouwplaatsen;
Draadloos camerabeveiligingssysteem;
Draadloze medische beeldvormingsapparatuur
Draadloze visuele achteruitrijcamera-transmissie
Draadloos videospeelgoed
Draadloze deurbel
Vanwege verschillende batches kunnen er verschillen zijn in het uiterlijk, de kleur en de gedrukte tekst van het product, die het gebruik niet be?nvloeden.
Kleur: willekeurige kleur, accepteer de opgegeven kleur niet
Materiaal: PCBInhoud van het pakket:
1 x moduleAlleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende weergaven kunnen ervoor zorgen dat de kleur van het item op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
