RF-zendermodule FPV-video-audio VTX SPI-besturing

RF-zendermodule FPV-video-audio VTX SPI-besturing Beschrijving

De TX5813 is een FM-audio- en videozendermodule die werkt in de 5645-5945 MHz ISM-band (of de SPI-modus gebruikt om de band te regelen via een externe microcontroller). De module maakt gebruik van een single-chipontwerp dat VCO, PLL, breedband FM-videomodulatie en FM-audiomodulatie integreert, waardoor de module compact is, een laag stroomverbruik heeft en een hoge gevoeligheid heeft; de module neemt de vorm aan van een patchpakket, dat een zeer kleine ruimte van de hele machine inneemt.

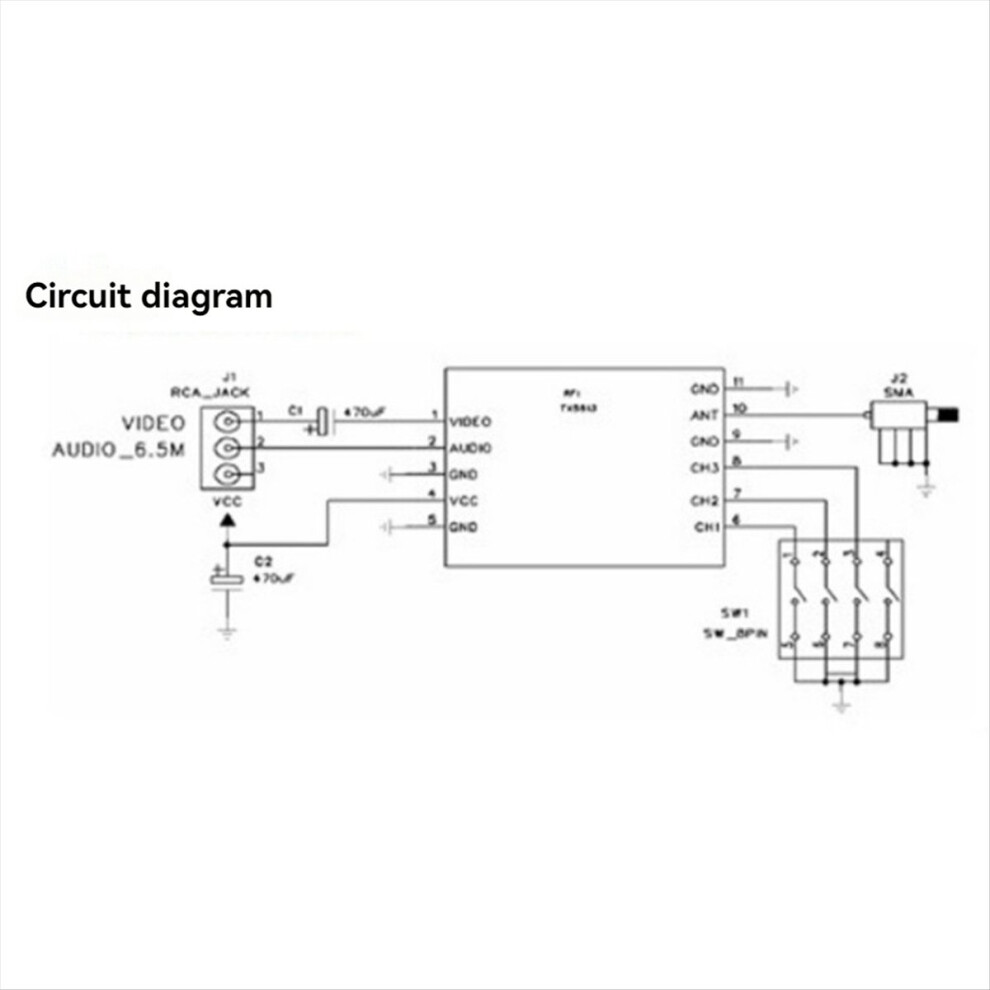

De toepassing van deze module vereist slechts een eenvoudige aansluiting van voeding, audiokabel, videokabel en antenne om geluids- en beeldsignalen over te brengen.
5.8G breedband FM audio- en videosynchrone transmissie
Kleine SMD-behuizing: 19x22x3 mm
Laag stroomverbruik: 5 V 110 mA

Zendvermogen: 10 dBm tot 20 dBm
Directe invoer van analoge audio- en videosignalen

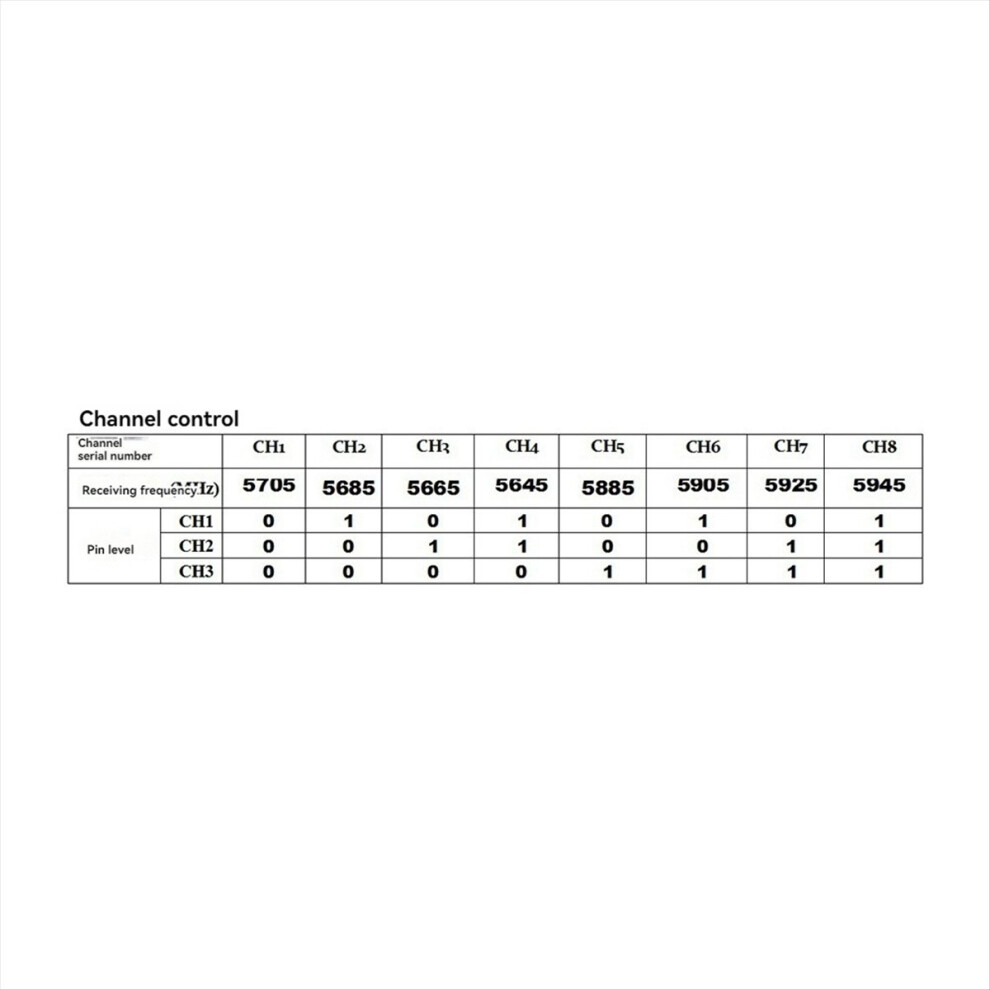

8-kanaals transmissie
SPI-regeling (48 frequentiepunten)
Externe RF-versterker kan 20 mW-10 W vermogen moduleren
Toepassingen:
Draadloze audio- en videotransmissie van FPV-modelvliegtuigen;
Babyfoon;
Beeldbewaking van de bouwplaats;
Draadloos camerabeveiligingssysteem;
Draadloze medische beeldvormingsapparatuur
Draadloze visuele achteruitrijcamera-transmissie
Draadloos videospeelgoed
Draadloze deurbel
Vanwege verschillende batches kunnen er verschillen zijn in het uiterlijk, de kleur en de gedrukte tekst van het product, die het gebruik niet beïnvloeden.
Kleur: willekeurige kleur, accepteert de opgegeven kleur niet
Materiaal: PCB

Inhoud van het pakket:
1 x module

Alleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen.
