Spraakgestuurde LED-audiospectrumlamp voor doe-het-zelfprojecten

Spraakgestuurde LED-audiospectrumlamp voor doe-het-zelfprojecten Beschrijving

Spraakgestuurde LED-audiospectrumlamp voor doe-het-zelfprojecten Beschrijving
Het circuit bestaat hoofdzakelijk uit een voedingscircuit, een audioversterkercircuit, een frequentiedelercircuit en een LED-drivercircuit.
1. Voedingscircuit: De uitgangsspanning is 9V-15V. D1 voorkomt schade aan de driepolige spanningsregelaar bij verkeerde polariteit. Na filtering door C4 levert de L7806 driepolige spanningsregelaar een stabiele spanning van 6V aan het hele circuit.
2. Audioversterkercircuit: De elektretmicrofoon MK1 zet het geluid om in een elektrisch signaal dat tweemaal wordt versterkt door Q1 en Q2. UR1 kan de grootte van het Q2-signaal aanpassen om de gevoeligheid van het hele circuit te regelen.
3. Frequentiedelercircuit: Er zijn drie frequentiedelercircuits toegevoegd om het elektrische niveau op de verschillende frequenties aan te geven. Deze circuits zijn voorzien van drie afzonderlijke LED-indicatoren. VR2, VR3 en VR4 worden gebruikt om de gevoeligheid van de LED-indicator aan te passen aan de verschillende frequenties.
Het geluidssignaal van drie verschillende frequenties kan worden onderscheiden op basis van de verschillende capaciteit van C6, C10 en C11. De collectoren van Q4, Q5 en Q18 kunnen de drie verschillende frequenties en de spanningen na deling en versterking door diode en transistor ontvangen. Het spanningsniveau is afhankelijk van de sterkte van het externe geluid.
4. LED-drivercircuit: Er zijn 9 stuks 1N4148-diodes per frequentie. Als het geluid luider is, wordt een hogere spanning verkregen via de connectoren van Q4, Q5 en Q18 en gaan er meer 1N4148-diodes werken. Dan kunnen er meer LED's oplichten.

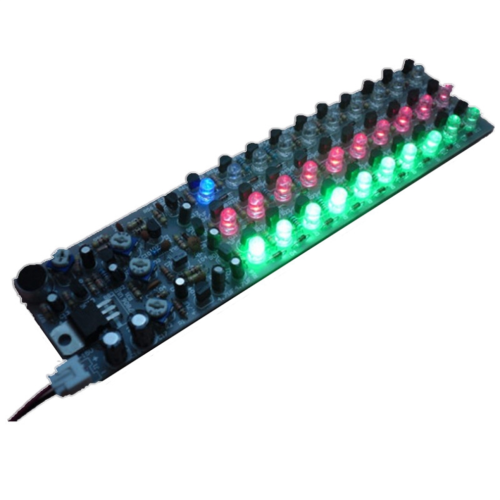

De driedelige, 10-punts, spraakgestuurde niveaumeterkit (blauwe, groene en rode 5 mm LED's met hoge helderheid), inclusief meer dan 200 componenten en 443 soldeerpunten, is een relatief uitdagende soldeerkit.
Let op: Dit is een doe-het-zelfkit en u moet deze zelf solderen.
Kleur: Willekeurige kleur

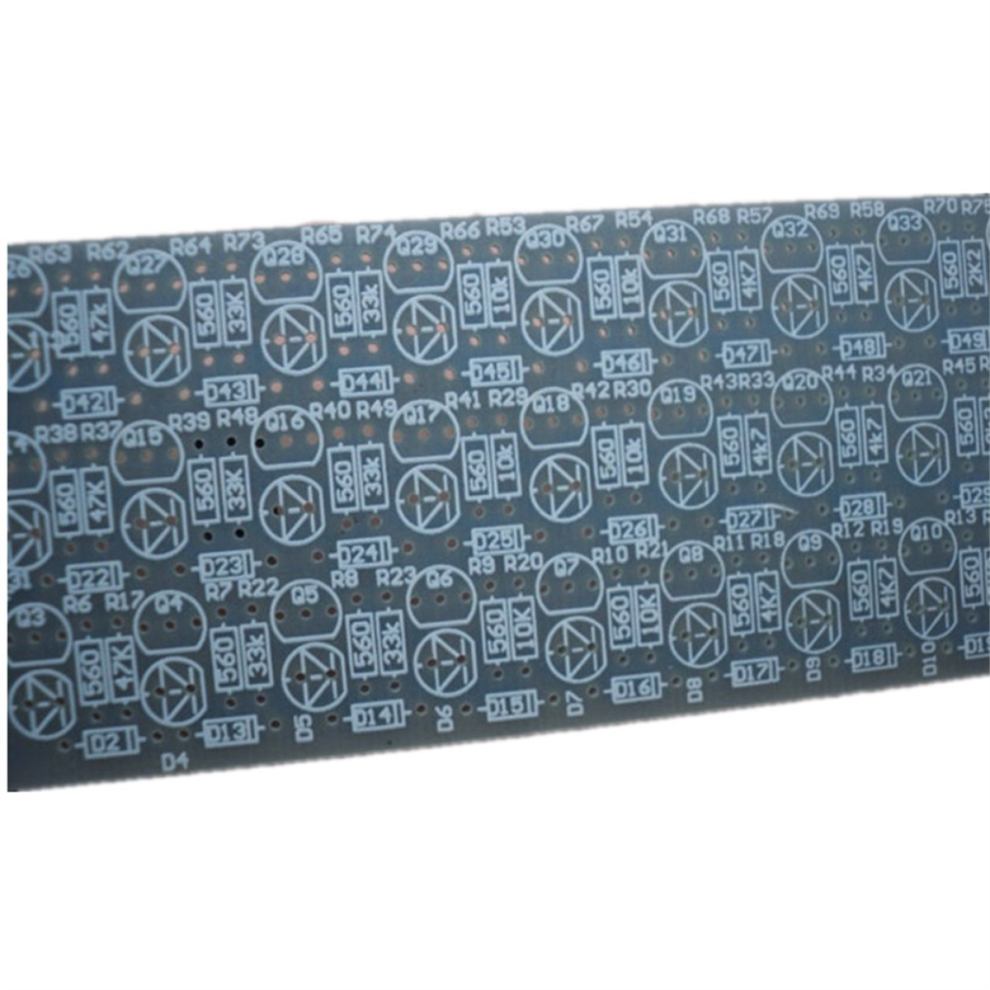

Materiaal: PCB + componenten
Let op: De kleur van de PCB is willekeurig, geen specifieke kleur wordt geaccepteerd.
Het is een doe-het-zelfkit, u moet deze zelf afmaken.

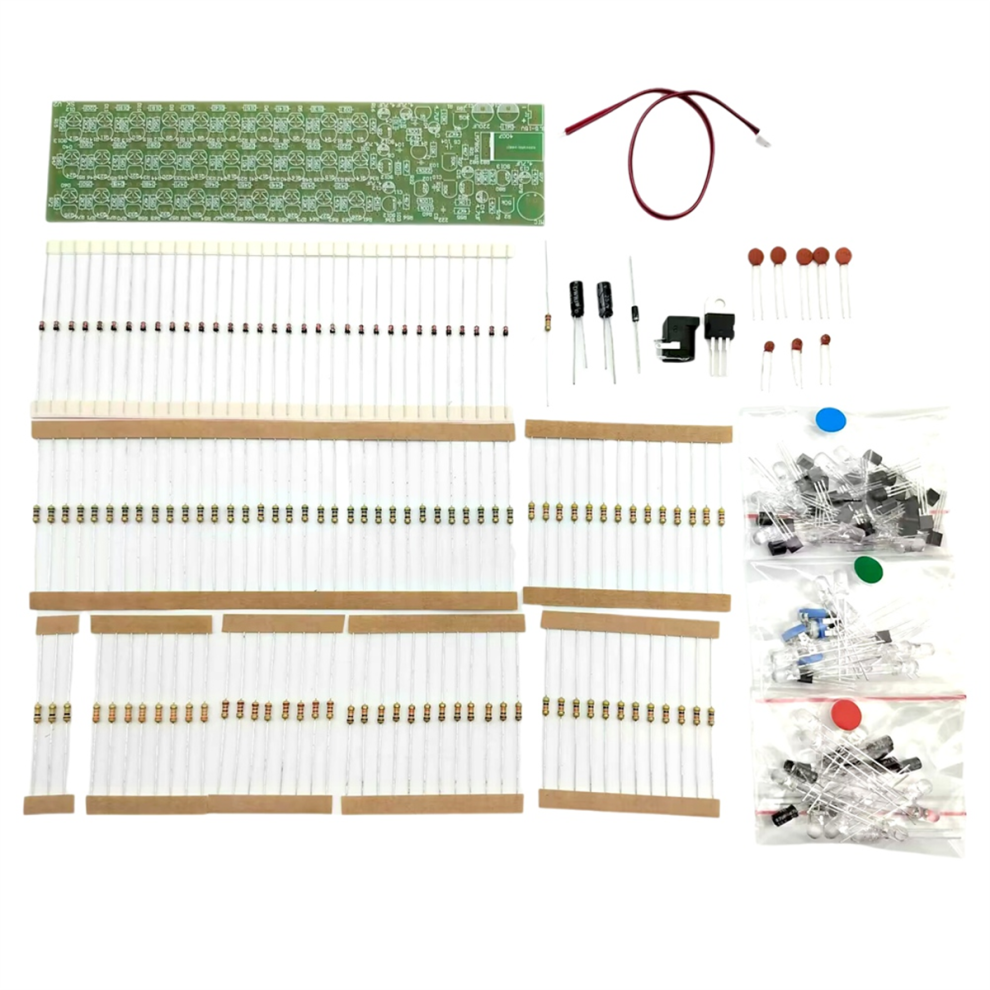

Inhoud van de verpakking:
1 * PCB
1 * Doe-het-zelfkit
Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Let op: Lichtreflectie en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijke kleur. De toegestane meetfout is +/- 1-3 cm.
