STM8S STM8L TSSOP20 Programmeerstoel Teststoel Downloader Offline Programmeerstoel

STM8S STM8L TSSOP20 Programmeerstoel Teststoel Downloader Offline Programmeerstoel Beschrijving

STM8S STM8L TSSOP20 Programmeerstoel Teststoel Downloader Offline Programmeerstoel

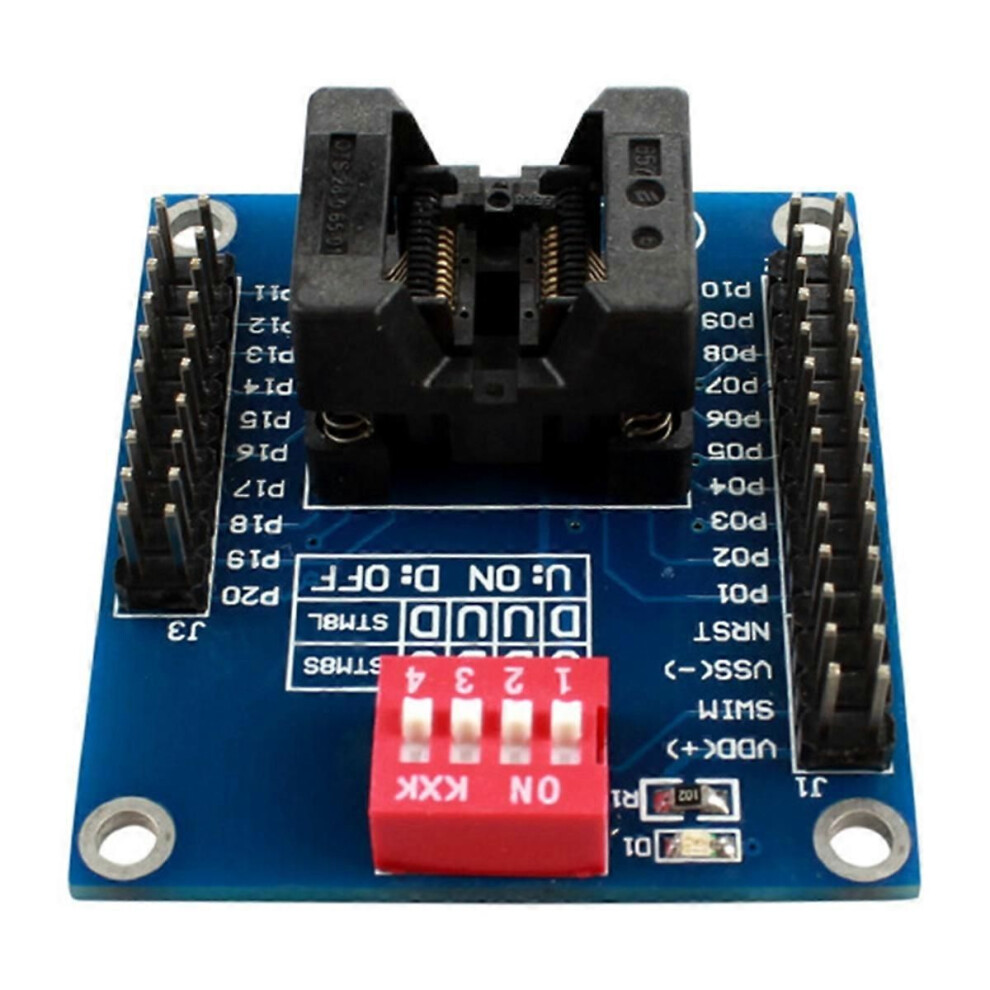

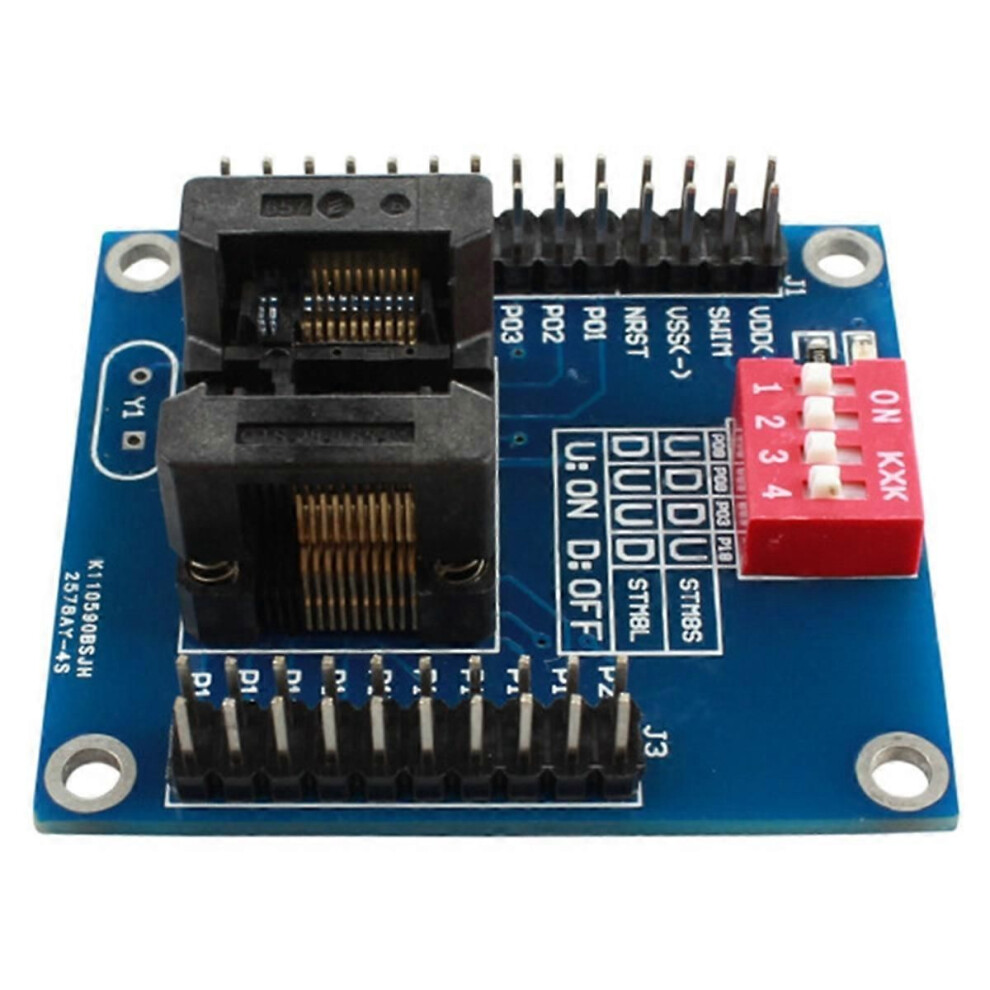

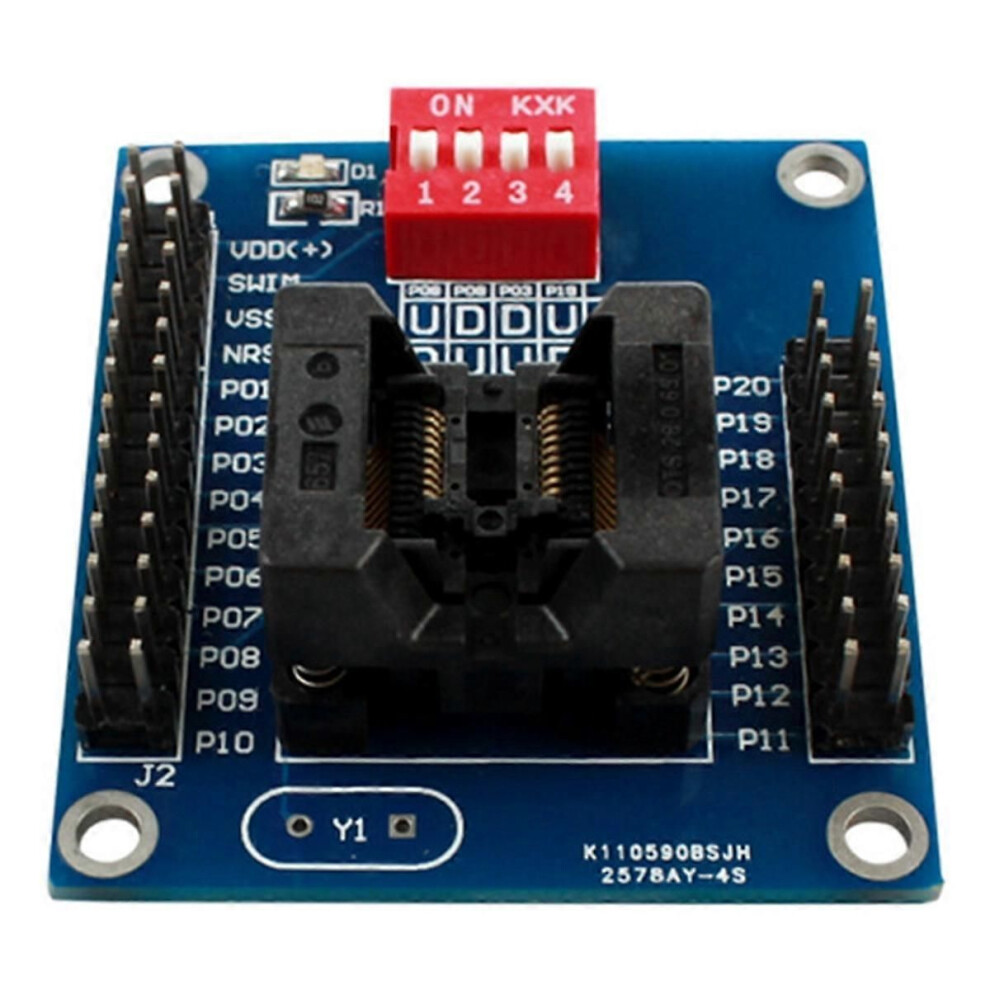

1. De STM8S/STM8L Downloader heeft een vergulde chipdrager, stabiele en betrouwbare prestaties. Hij is geschikt voor de meeste TSSOP20-chips met een pin-afstand van 0,65 mm uit de STM8L- en STM8S-serie voor programmeren, testen en bedienen. Handig en praktisch.
2. Via de SWIM-interface is het testen en programmeren van de chip direct mogelijk.
3. Kristallen kunnen door de gebruiker eenvoudig worden vervangen.
4. Alle I/O-pinnen zijn 2,54 mm dubbele rij pinnen, handig voor het bouwen van circuits.
5. Programmeren via vier draaiknoppen voor STM8S of STM8L.
Interface-introductie
1. SWIM-interface, voor het downloaden of testen van programma's.
2. Alle 20 pinnen van de MCU zijn aangesloten.
3. Met voedingsindicator.
4. Stel de externe interface van de kristallen in

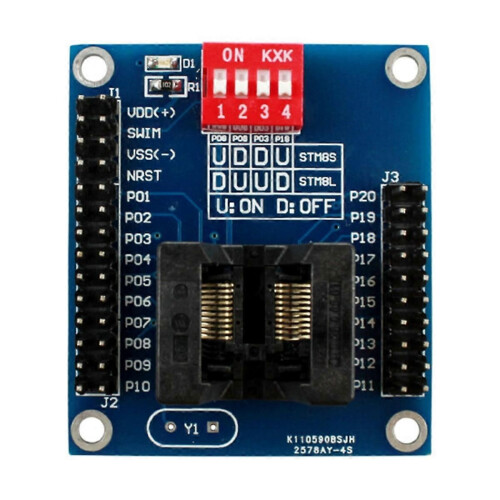

Instructies: Draai de vier codeschakelaars op de chip naar de overeenkomstige positie. Voor de STM8S-serie is de schakelaarpositie U D D U. Voor de STM8L-serie is de schakelaarpositie D U U D, waarbij U omhoog draait en D staat voor roeren. De 3,3 V, SWIM, GND en de -LINK-aansluitingen worden respectievelijk verbonden met de (+), SWIM, VSS (-) en NRST-aansluitingen van het bord. Vervolgens wordt het ontwerp geprogrammeerd. Ondersteunt de modellen S003, S903, S103, L101, L151 en L051 voor TSSOP20 STM8-serie microcontrollers.
Kleur: Blauw
Materiaal: kunststof
Inhoud verpakking:
1 * STM8S/STM8L Downloader
Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijke kleur. De toegestane meetfout is +/- 1-3 cm.
