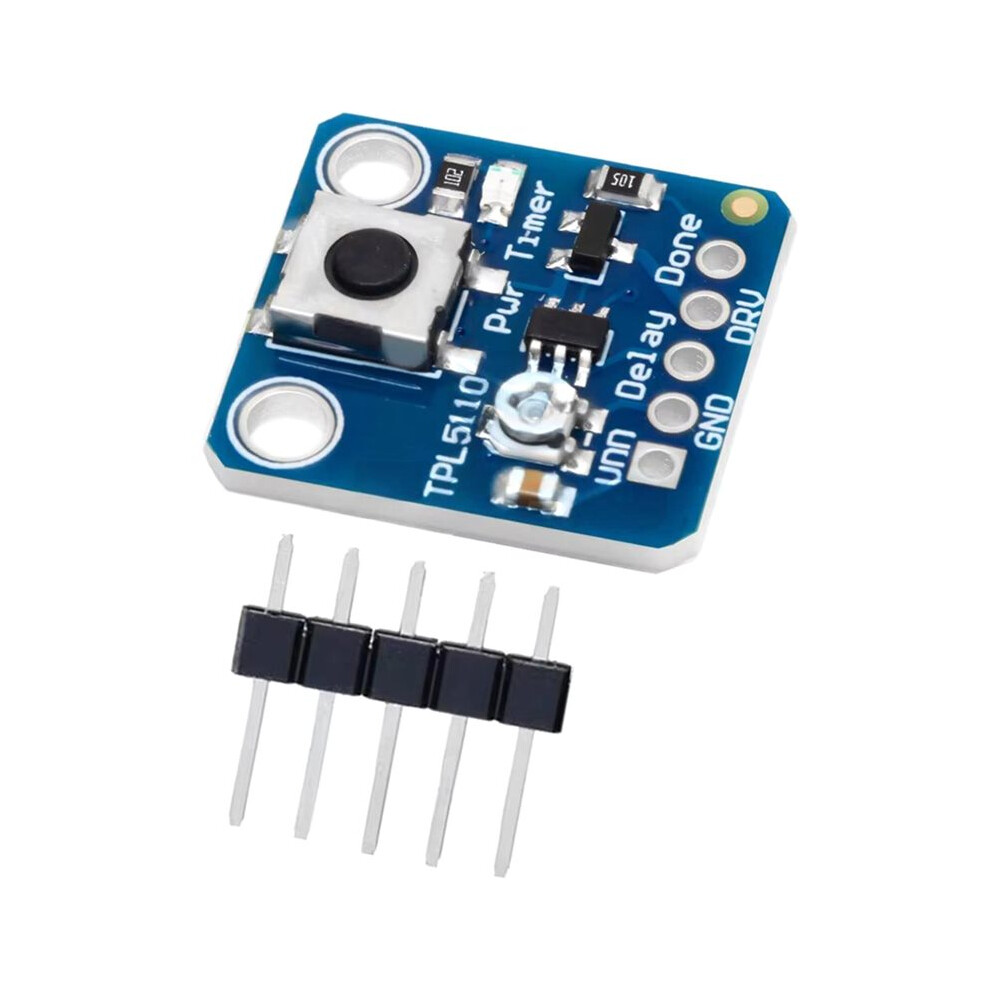

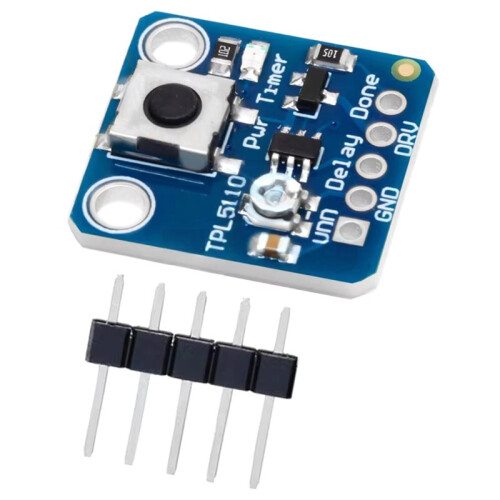

TPL5110 Laag Vermogen Timer Breakout Module Ontwikkelbord Tool 20uA Elektronische Timer Module Evalueer Ontwikkelbord

TPL5110 Laag Vermogen Timer Breakout Module Ontwikkelbord Tool 20uA Elektronische Timer Module Evalueer Ontwikkelbord Beschrijving

De TPL5110 Power Timer is een zelfstandige breakout die elke elektronica in laagvermogen elektronica zal omzetten! Het zorgt ervoor dat je project aan/uit wordt gezet met behulp van een ingebouwde timer die kan variëren van eens elke 100 ms tot eens elke twee uur.
In wezen zal de TPL periodiek inschakelen, instelbaar met een potentiometer of weerstand, en de voeding van je project inschakelen. Het zal vervolgens wachten totdat er een signaal van het project wordt ontvangen om de TPL te vertellen dat het de voeding veilig kan uitschakelen. Als de TPL geen signaal ontvangt binnen de ingestelde -out, zal het apparaat worden gereset zoals een watchdog timer.
Gebruik is eenvoudig. Stel eerst de gewenste vertraging in door de trim pot aan boord aan te passen: bijna helemaal naar is "een keer per 100 ms" en helemaal naar rechts is "een keer elke 2 uur". Sluit vervolgens VDD aan op uw 3-5V voeding en daarna de voeding van uw project op de Drive pin.
Selecteer ten slotte een signaalpin van uw project naar de Done pin. Zorg ervoor dat in de code of het ontwerp van uw project de Done pin hoog wordt gezet zodra de taak is voltooid.
Terwijl de TPL5110 draait (maar de rest van het project is uitgeschakeld) is de stroomafname ongeveer 20uA (volgens onze Monsoon Power Meter).

Kleur: Blauw
Materiaal: plastic

Pakketinhoud:
1*TPL5110 Ontwikkelbord
