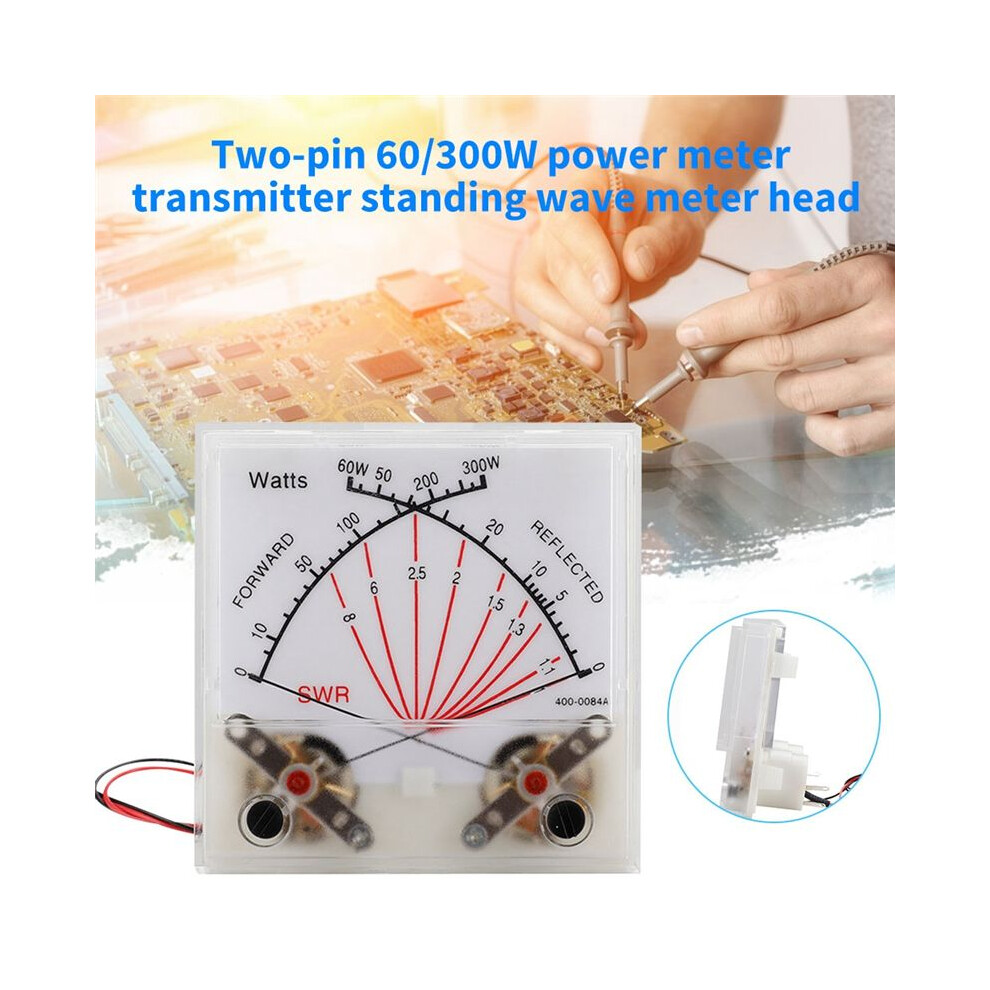

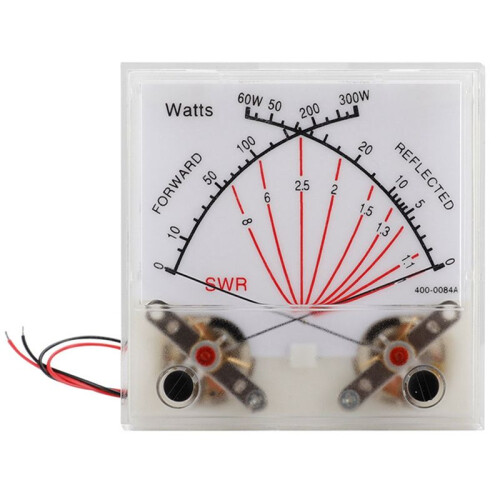

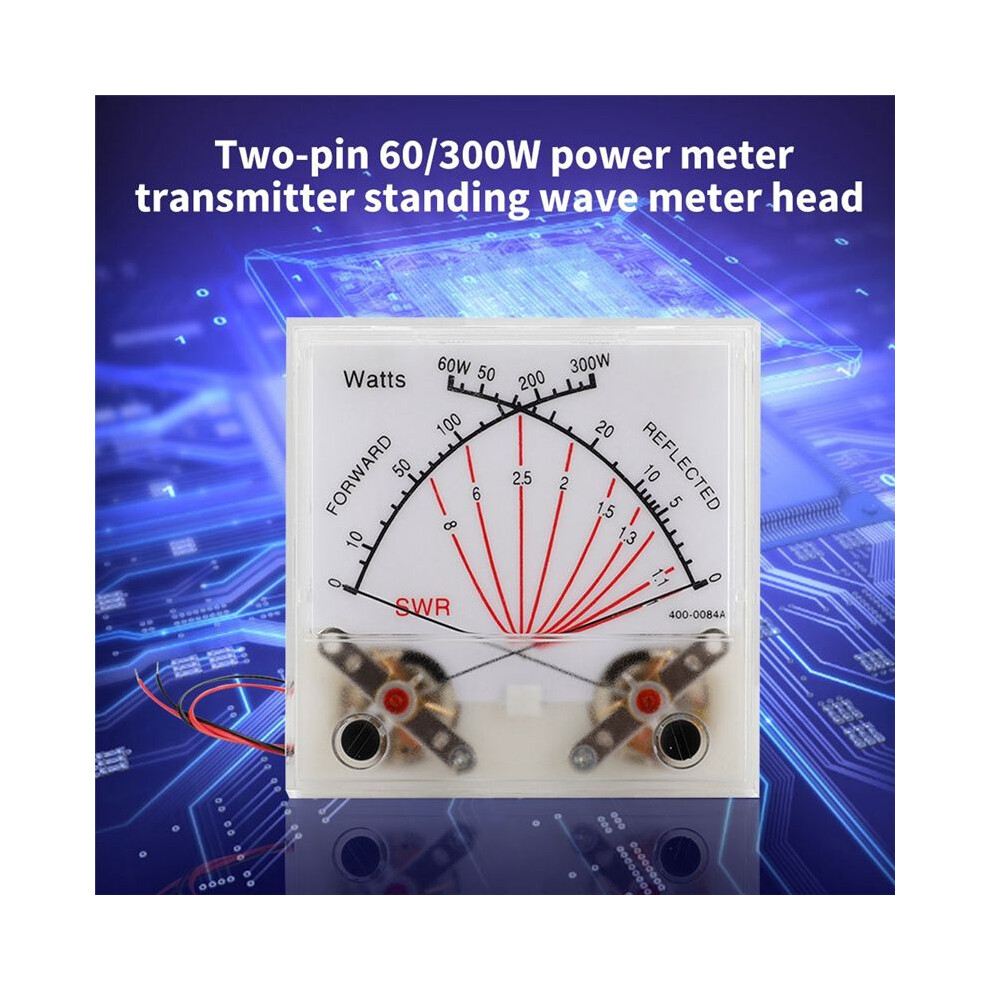

Vermogensmeterzender VU Hoofdradiostation

Vermogensmeterzender VU Hoofdradiostation Beschrijving

Beweegbaar onderdeel: type beweegbare spoel
Zwaairichting van de wijzer: van links naar rechts
Lengte van de wijzer: 49 1 mm, van het uiteinde van de naald tot de
Breedte van de wijzer: 0,45 0,05 mm
Materiaal geëmailleerde draad: UEW polyurethaan koperdraad

Plaatsing van de meter: verticaal

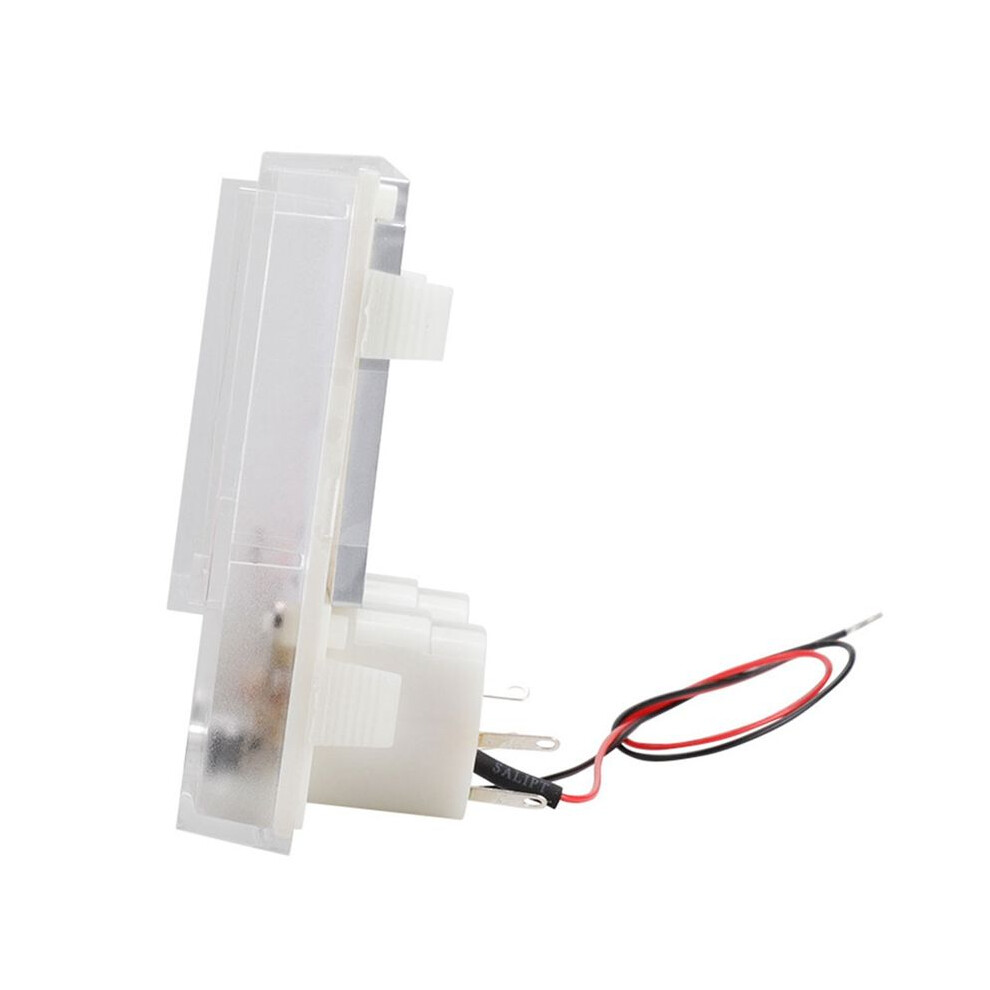

Draad: 2 x 200 mm #28 draden, één zwart en één rood. Deze worden gebruikt om de positieve/negatieve polen van LED's te solderen. van de draad moet 5 mm koper zichtbaar zijn voor eenvoudig solderen.
Achtergrondverlichting type 1: Twee LED's zijn in serie geschakeld "6V, 20mA", aangesloten op een weerstand, 620ohm1/2W
Type 2: Twee LED's in serie geschakeld "6V, 20mA", aangesloten op een weerstand, 1,3Kohm1/2W
Elektrische prestaties:
Standaard testomstandigheden: Temperatuur 20 graden, vochtigheid 70%.
Als er geen verschil is in de testresultaten, kan de test ook worden uitgevoerd in een omgeving met normale temperatuur en vochtigheid.
1 Stroomgevoeligheid: De gelijkstroom die nodig is om de wijzer op de nulschaal te zetten ten opzichte van de positie die op de schaalplaat wordt weergegeven.
2 Maximale stroomgevoeligheid: 200uA 8% van de gelijkstroom die nodig is voor de wijzer op de nulschaal tot de volledige schaalpositie van de schaal.
3 Interne gelijkstroomimpedantie: 750 ohm 8%.
4 Isolatieweerstand: test de isolatiewaarde met een 500 V DC-spanning en controleer of de isolatieweerstand tussen de meterbehuizing en het elektrische circuit hoger is dan 50 Mohm.
5 Wrijving: Nadat de gevoeligheidsstroom aan de meter is toegevoegd, wordt deze langzaam tot nul gereduceerd. De fout tussen de positie van de wijzerindicatie en het midden van de nulschaal is 1 mm.

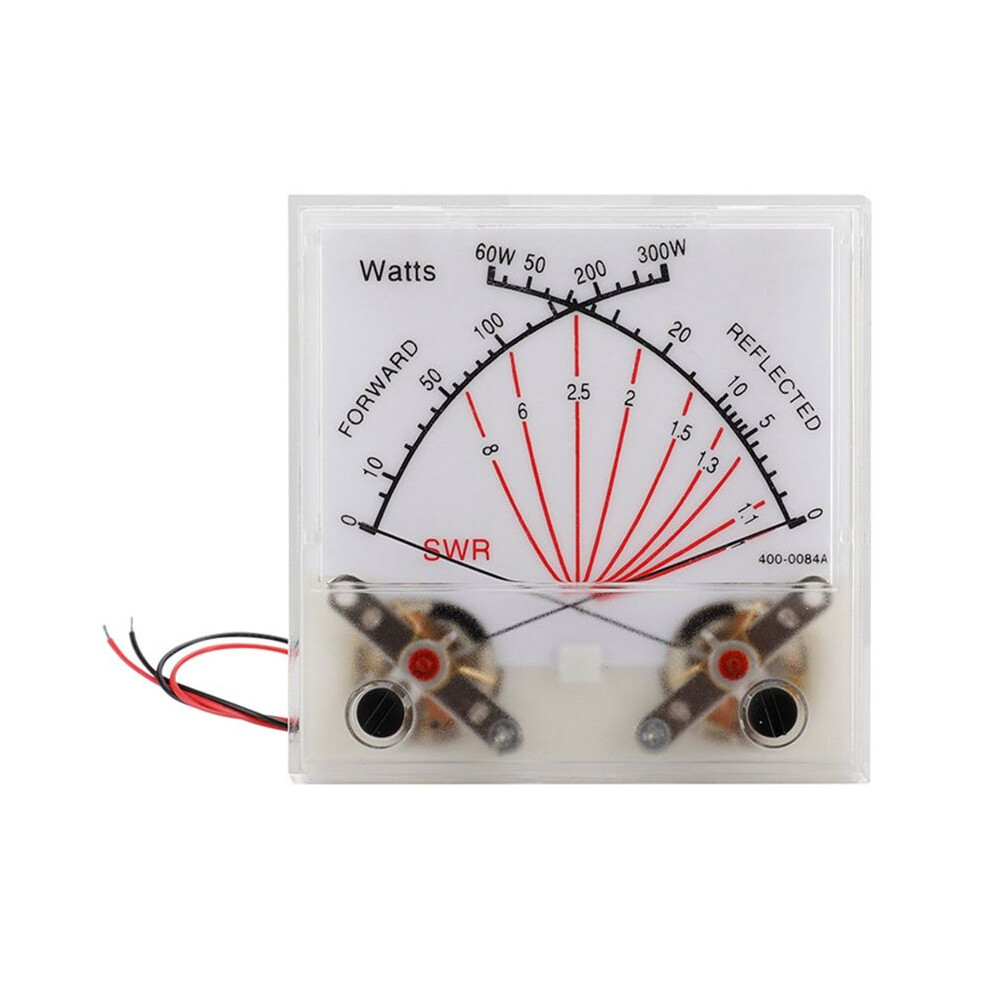

Kleur: zoals afgebeeld
Materiaal: kunststof

Inhoud van de verpakking:
1 meter

Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende weergaven kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijkheid. De toegestane meetfout is +/- 1-3 cm.
