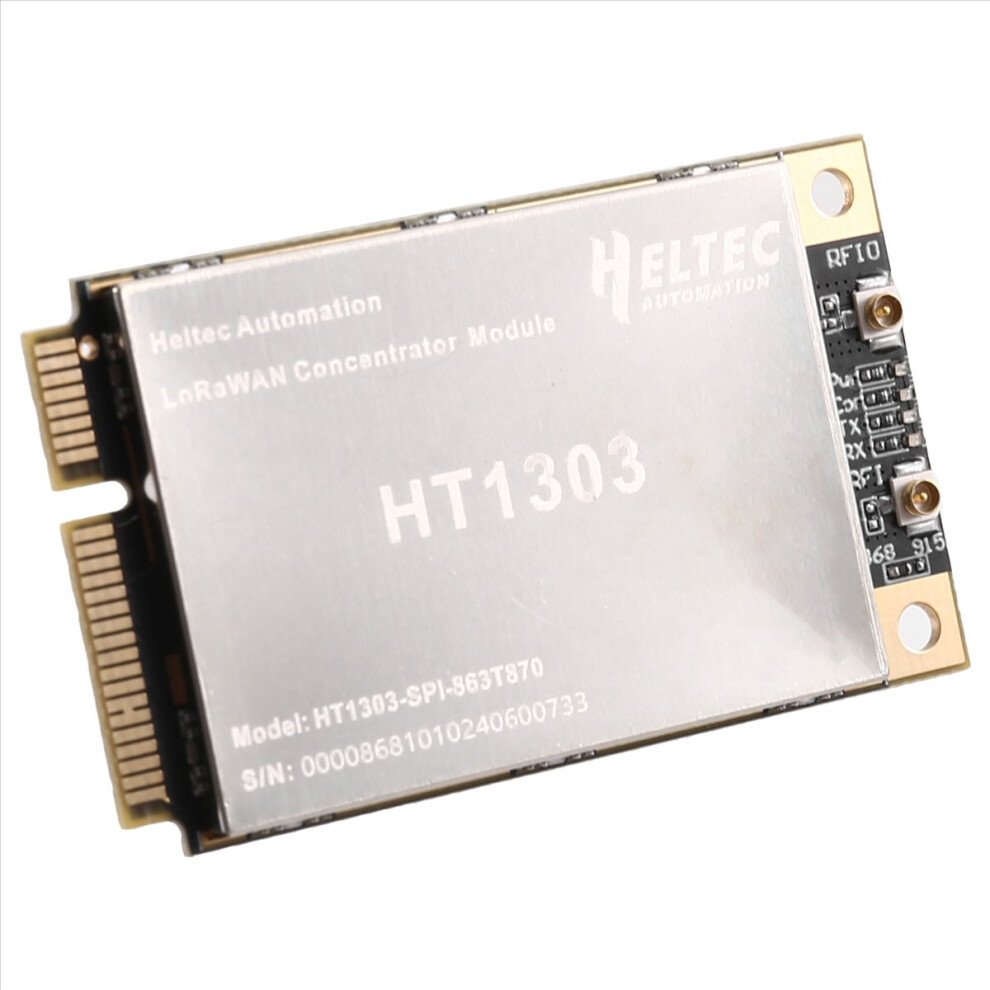

Koncentrační modul LoRaWAN HT1303

Koncentrační modul LoRaWAN HT1303 Popis

Koncentrátor HT1303 LoRaWAN je modul koncentrátoru LPWAN založený na mini-PCIe, založený na SX1302, který umožňuje snadnou integraci do stávajících routerů nebo jiných síťových zařízení vybavených funkcemi LPWAN Gateway.
Je kompatibilní s jakoukoli embedded platformou, která podporuje volný slot mini-PCIe s připojením SPI.
V případě spolupráce s vhodným hardwarem ovladačů a Linuxem (například pro ), může fungovat jako LoRa gateway.
Dobrý výkon a stabilita: Tento modul byl široce používán v našich produktech HT-MO1S, HT-MO2, HT-M7603, HT-M2802 a dalších a velké množství aplikačních příkladů prokázalo jeho dobrý výkon a stabilitu.

HT-1303 je kompatibilní s následujícími open-source projekty:
Disaster Radio
Meshtastic
Tiny GS
Hlavní vlastnosti:
Digitální základní pásmový čip SX1302
Emuluje 49x LoRa demodulátory a 1x (G) demodulátor
10 programovatelných paralelních demodulačních cest
Dynamická adaptace datové rychlosti ()
Automatický adaptivní faktor rozprostření spektra, SF7 až SF12 pro každý kanál je volitelný
Maximální výstup: 27 2dBm
Citlivost až -141dBm s front-endem SX1250 Tx/Rx
Napájecí napětí: 3,3V
Podpora protokolů LoRaWAN třídy A, třídy C
Provozní teplotní rozsah: -40-85
Specifikace:
Frekvence: 863-870 MHz
Citlivost: -125dBm @125KHz/SF7, -139dBm @125KHz/SF12
Čipová sada LoRa: SX1302 + SX1250

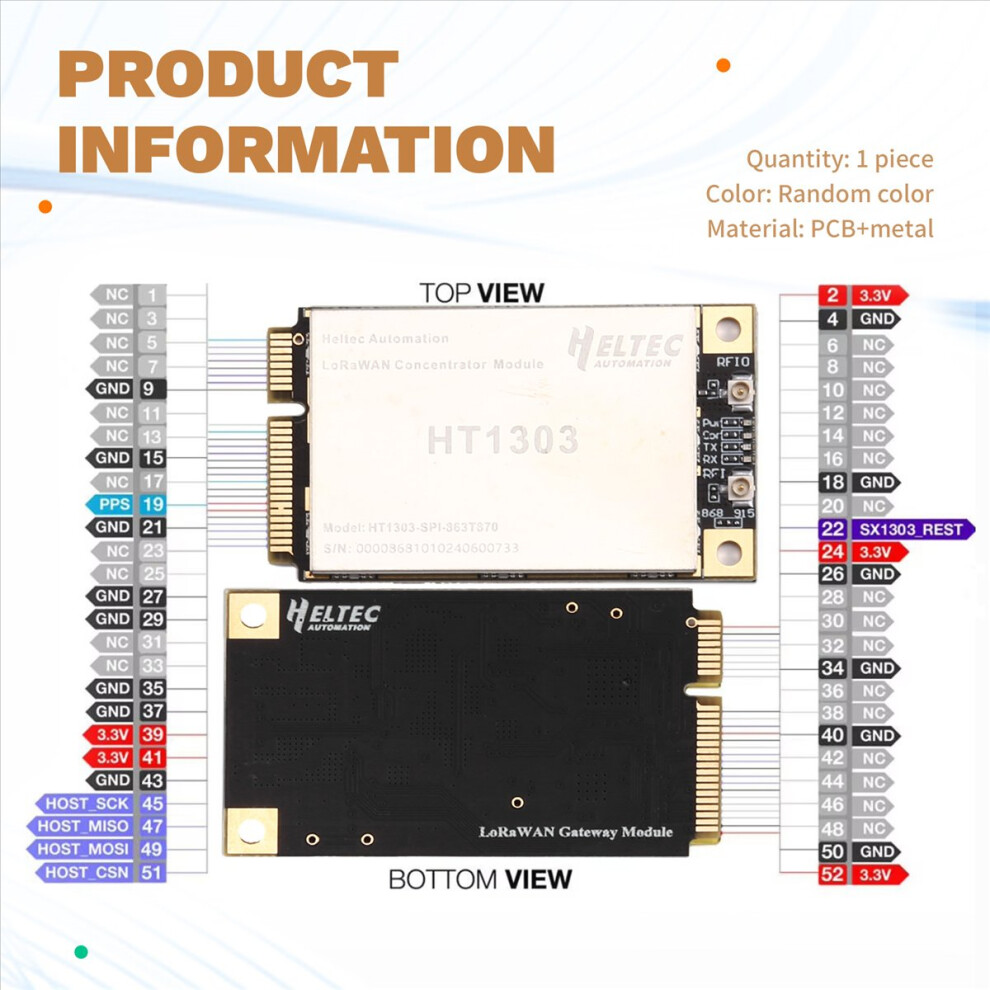

Konektor: Mini PCIe, 52 pinů Golden Finger, sběrnice SPI
Spotřeba energie (SPI)
Pohotovostní režim: 7,8 mA
Maximální výkon TX: 407 mA
RX: 40 mA
Zásuvka antény: 1.0 (také nazývaná U.FL)
Barva: Náhodná barva (barva je náhodná a označení není akceptováno)
Materiál: PCB + kov

Obsah balení:
1 * Koncentrační modul HT1303 LoRaWAN

Pouze výše uvedený obsah balení, jiné produkty nejsou součástí balení.
Poznámka: Odraz světla a různé displeje mohou způsobit, že se barva položky na obrázku mírně liší od skutečné věci. Povolená chyba měření je +/- 1-3 cm.
