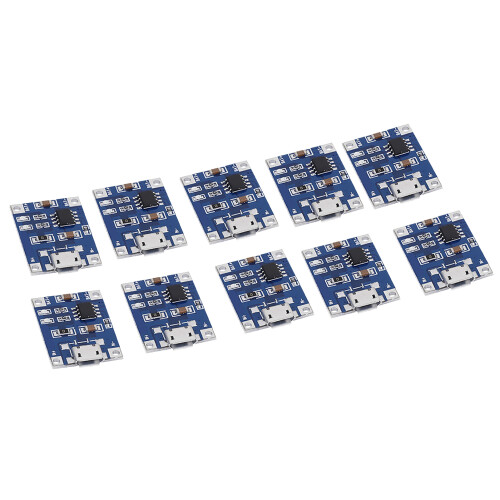

10x Micro-USB 1A Lithium-Batterie-Ladegerät Schutzmodul

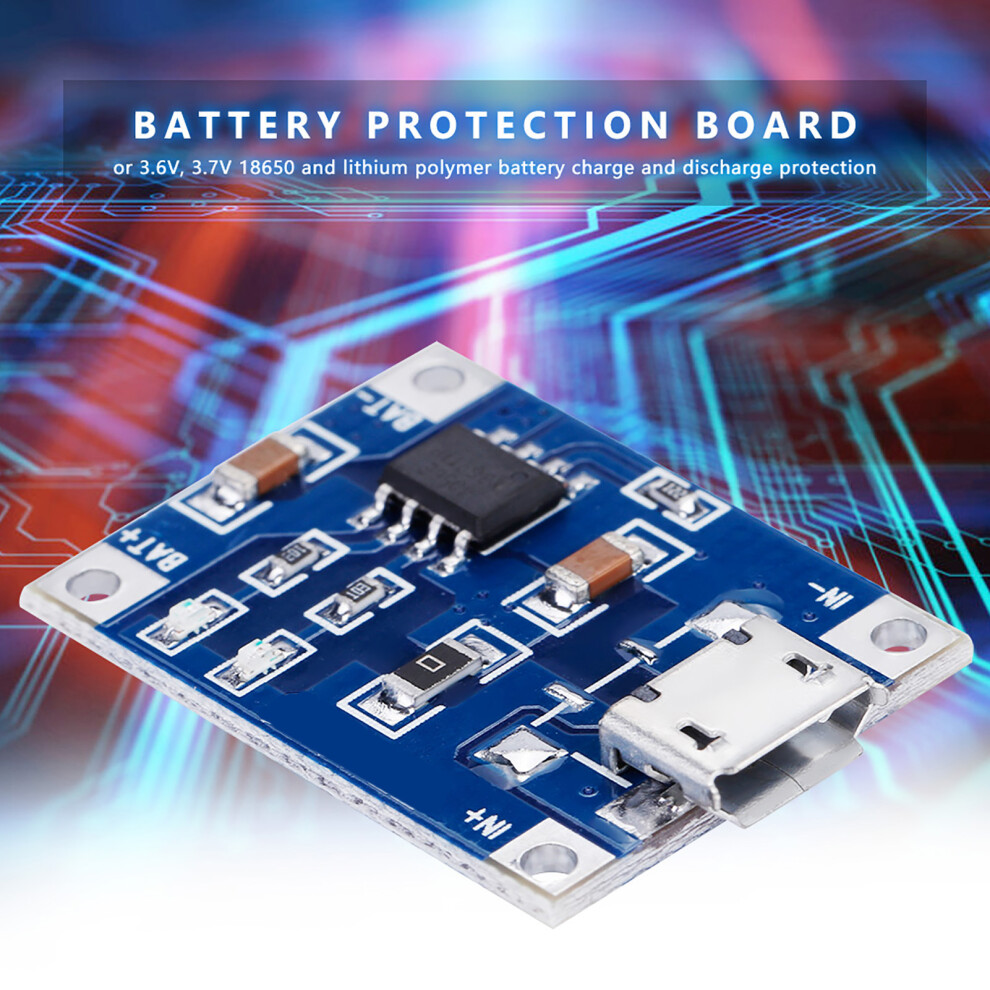

10x Micro-USB 1A Lithium-Batterie-Ladegerät Schutzmodul Beschreibung

1. Brandneu und von hoher Qualität. 2. Dieses Modul dient zum Laden einer einzelnen Lithium-Ionen-Batterie oder mehrerer parallel geschalteter Lithium-Ionen-Batterien; der Ladeanschluss wird über USB mit Strom versorgt. 3. Der Eingang mit einer Micro-USB-Buchse kann direkt an einen Micro-USB-Ladegerät für Mobiltelefone angeschlossen werden, um die Lithium-Batterie aufzuladen. 4. Es verfügt zudem über Lötstellen für die Verdrahtung, was für DIY-Projekte sehr praktisch ist. 5. Das Modul kann zum Laden und zum Schutz vor Überentladung von 3,6-V-, 3,7-V-18650-Lithium-Ionen-Batterien sowie Lithium-Polymer-Batterien verwendet werden.
Eigenschaften:
Brandneu und von hoher Qualität.

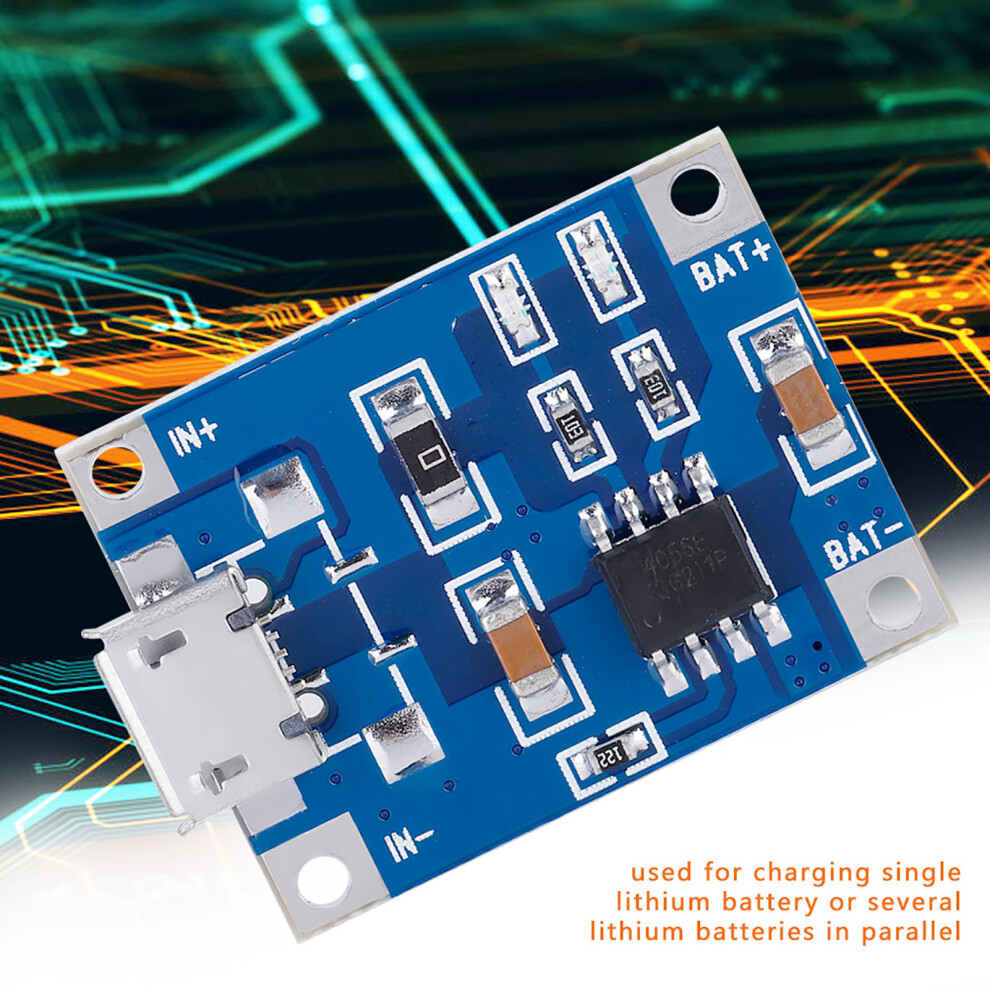

Dieses Modul dient zum Laden einer einzelnen Lithium-Ionen-Batterie oder mehrerer parallel geschalteter Lithium-Ionen-Batterien; der Ladeanschluss wird über USB mit Strom versorgt.
Der Eingang mit einer Micro-USB-Buchse kann direkt an einen Micro-USB-Ladegerät für Mobiltelefone angeschlossen werden, um die Lithium-Batterie aufzuladen.
Es verfügt zudem über Lötstellen für die Verdrahtung, was für DIY-Projekte sehr praktisch ist.
Das Modul kann zum Laden und zum Schutz vor Überentladung von 3,6-V-, 3,7-V-18650-Lithium-Ionen-Batterien sowie Lithium-Polymer-Batterien verwendet werden.
Spezifikation:
Eingangsspannung: 5 V
Ladeabschlussspannung: 4,2 V 1 %
Maximaler Ladestrom: 1000 mA
Schutzspannung bei Überentladung der Batterie: 2,5 V
Schutzstrom bei Überstrom der Batterie: 3 A
Abmessungen: 2,5 2 cm / 1 0,8 Zoll
Menge: 10 Stück
Gewicht: 27 g / 1 Unze (ca.)
Stromeinstellung
RPROG (kΩ)
IBAT (mA)
30
50
20
70
10
130
5
250
4
300
3
400
2
580
1,66
690
1,5
780
1,33
900
1,2
1000
Paketinhalt:

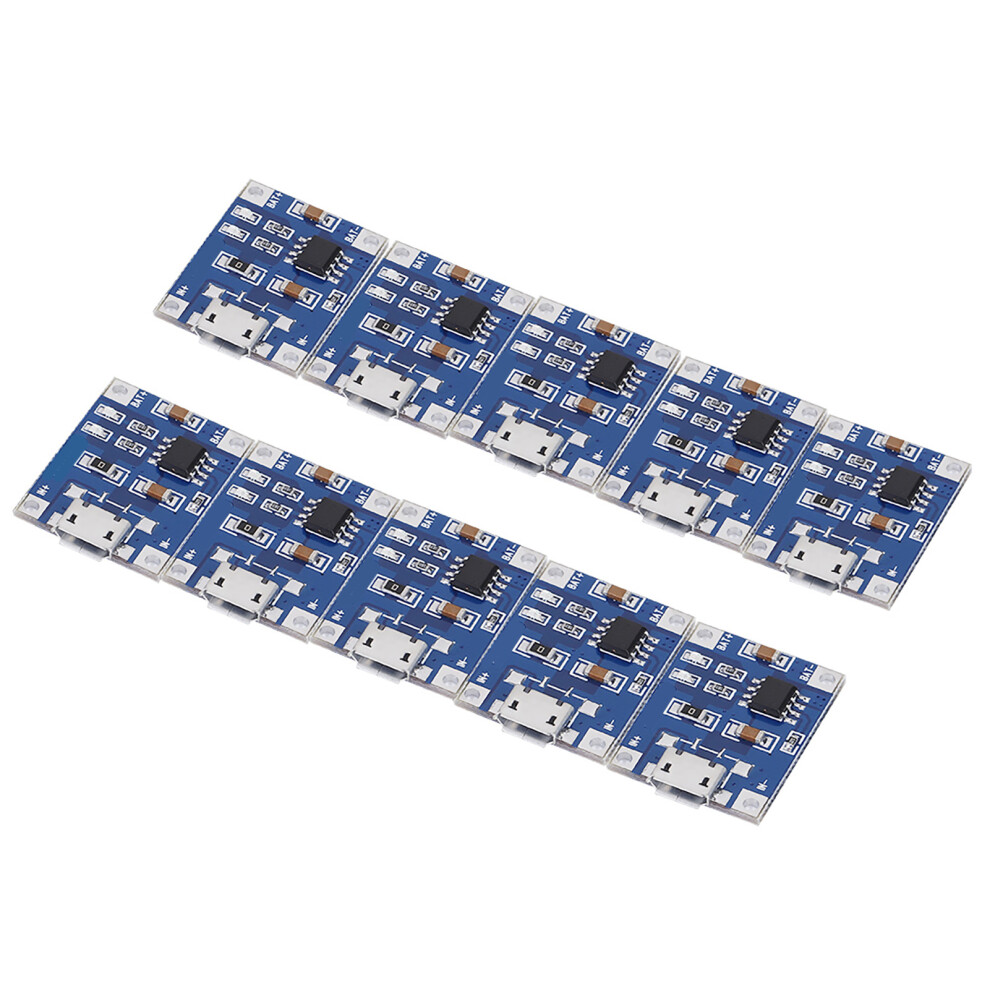

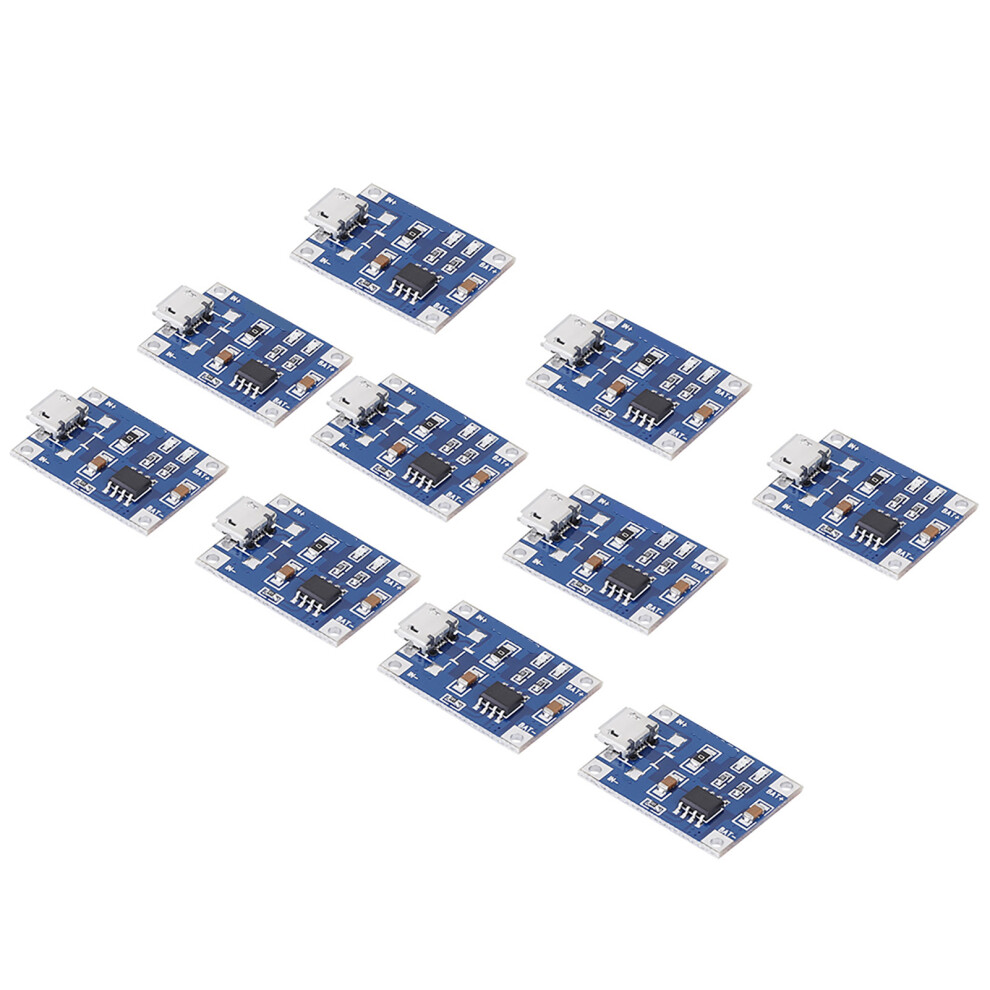

10 Ladeplatinen
Anleitung:
Beim ersten Anschluss an die Batterie kann es sein, dass zwischen OUT+ und OUT- keine Ausgangsspannung anliegt. In diesem Fall muss die Schutzschaltung durch Anlegen von 5 V aktiviert werden. Die Schutzschaltung muss ebenfalls aktiviert werden, wenn die Batterie von B+ und B- getrennt und anschließend wieder angeschlossen wird.
Der Ausgangsstrom des Handy-Ladegeräts sollte mindestens 1 A betragen, andernfalls erfolgt möglicherweise kein normales Laden.
Die Micro-USB-Buchse und die daneben liegenden "+ -"-Lötstellen dienen als Stromeingang und müssen mit 5 V Spannung verbunden werden. B+ ist mit dem Pluspol der Batterie zu verbinden, B- mit dem Minuspol. OUT+ und OUT- sind mit der Last zu verbinden, beispielsweise mit einer Mobiltelefon-Boost-Platine oder anderen Lasten.
Schließen Sie die Batterie an B+ und B- an, dann das Handy-Ladegerät an die Micro-USB-Buchse; eine rote LED bedeutet, dass geladen wird, eine grüne LED zeigt an, dass die Batterie vollständig geladen ist.
Hinweise:
1. Der zur Strommessung verwendete Amperemeter darf nur in Reihe mit dem 5-V-Eingang der Platine geschaltet werden.
2. Der Ladestrom sollte etwa 0,37-fach der Batteriekapazität betragen; beispielsweise sollte bei einer 1000-mAh-Batterie der Ladestrom 400 mA betragen.
3. Die Ladeverbindungsdrähte dürfen nicht zu dünn und nicht zu lang sein, da dies zu einem hohen Verbindungs-Widerstand führen würde.
4. Stellen Sie einen guten Kontakt zur Batterie sicher.
5. Wenn die 5-V-Eingangsspannung höher ist, z. B. 5,2 V oder 5,5 V, kann dies dazu führen, dass der Ladestrom weniger als 1000 mA beträgt; dies ist normal. Die hohe Spannung führt zu einer Erwärmung des Chips, der daraufhin automatisch den Ladestrom reduziert, um eine Beschädigung des Chips zu verhindern. Eine Chip-Temperatur von 60 C während des Betriebs ist normal.
6. Eine umgekehrte Polung am Ausgang (Batterie) führt zur Zerstörung des Chips; bitte beachten Sie dies.
