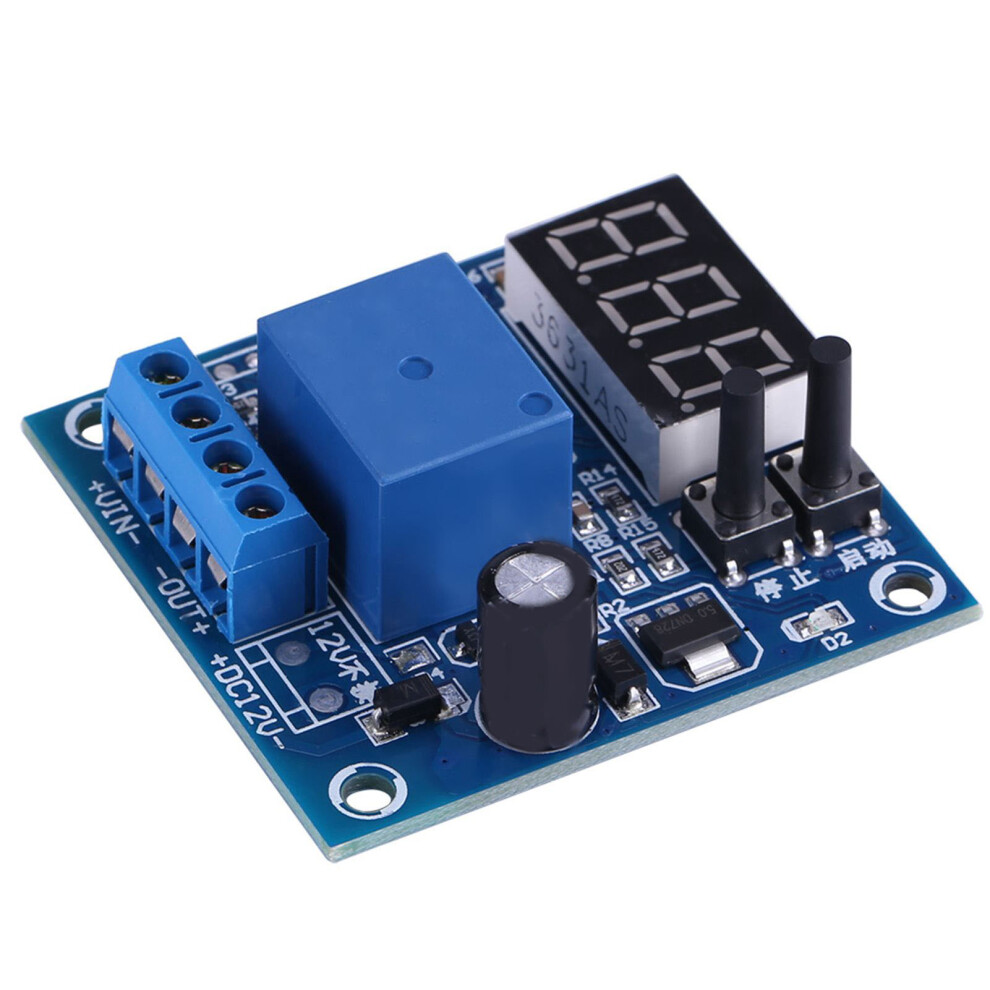

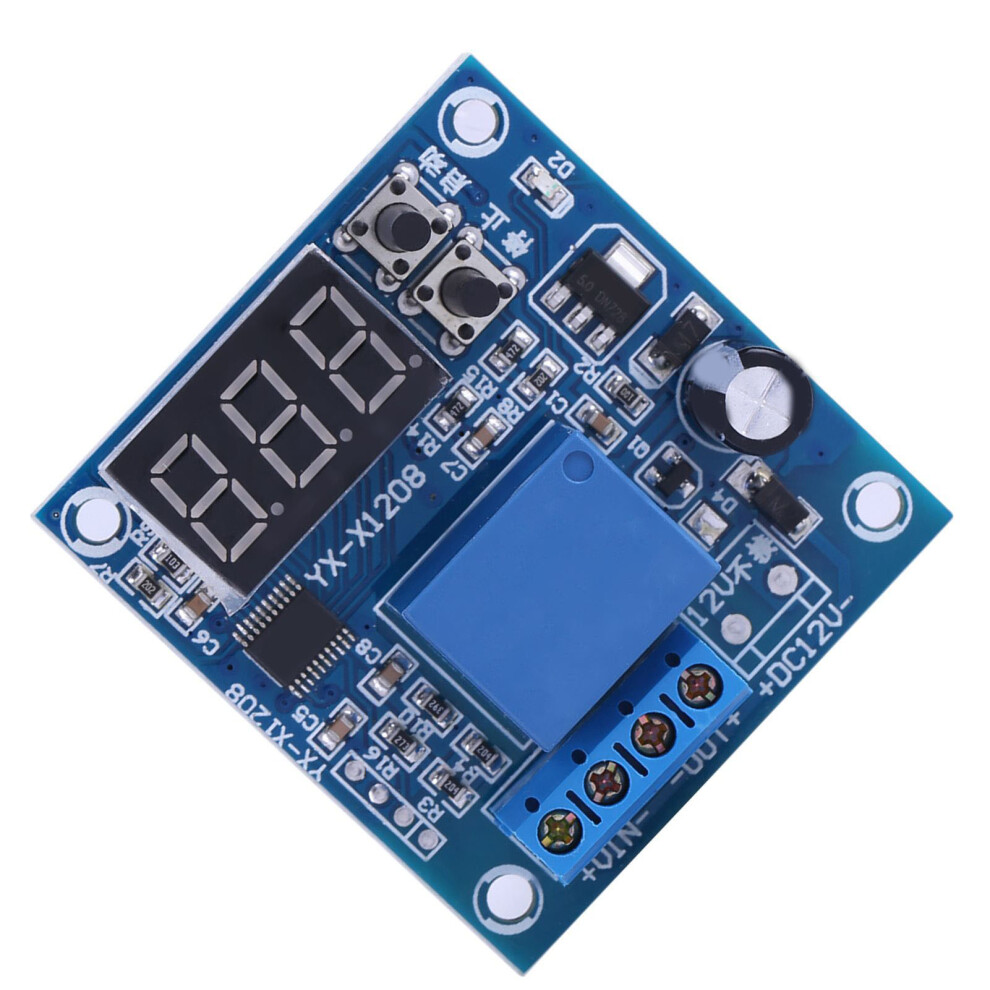

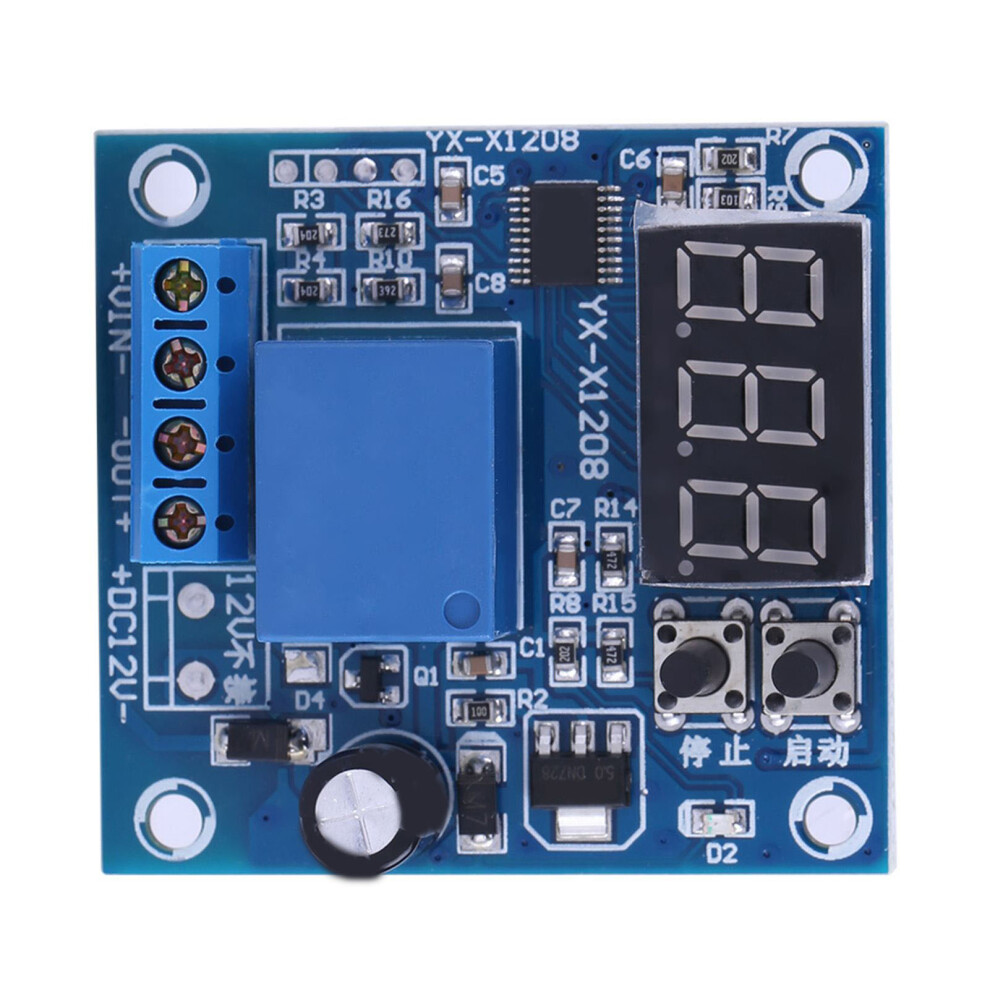

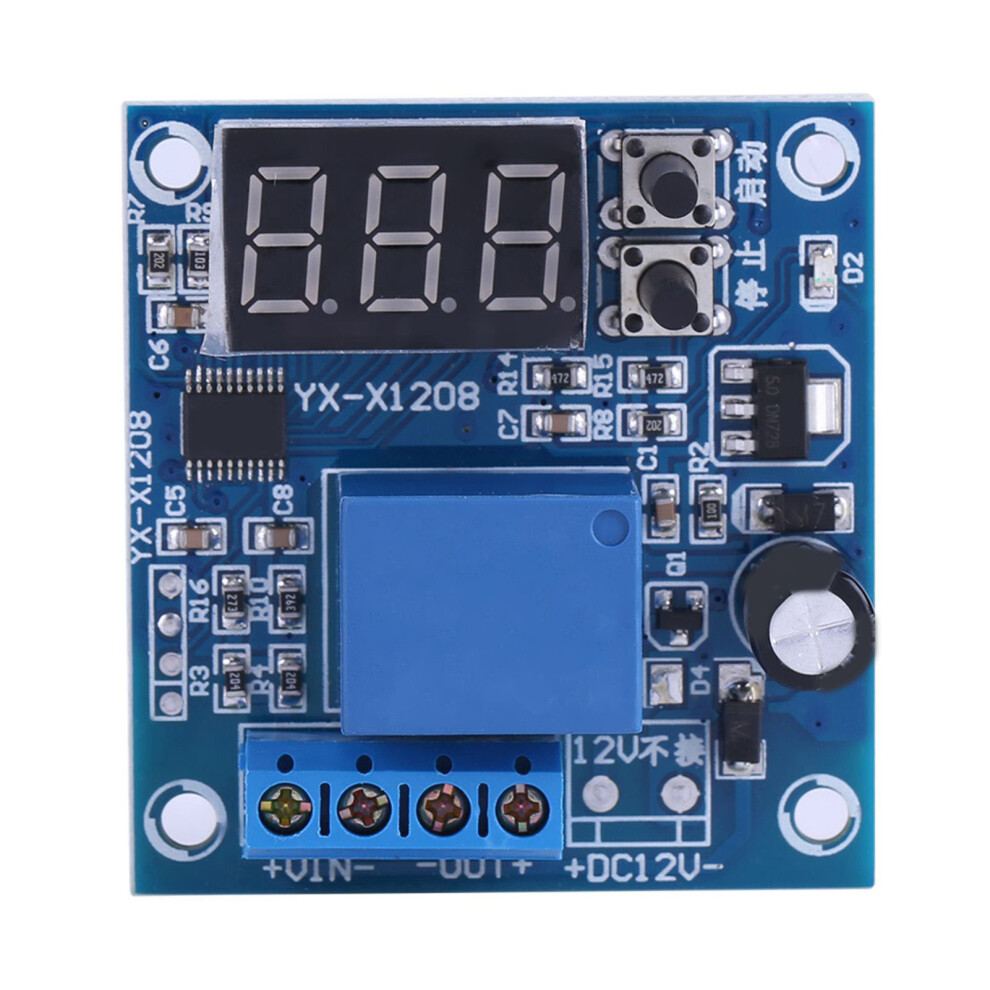

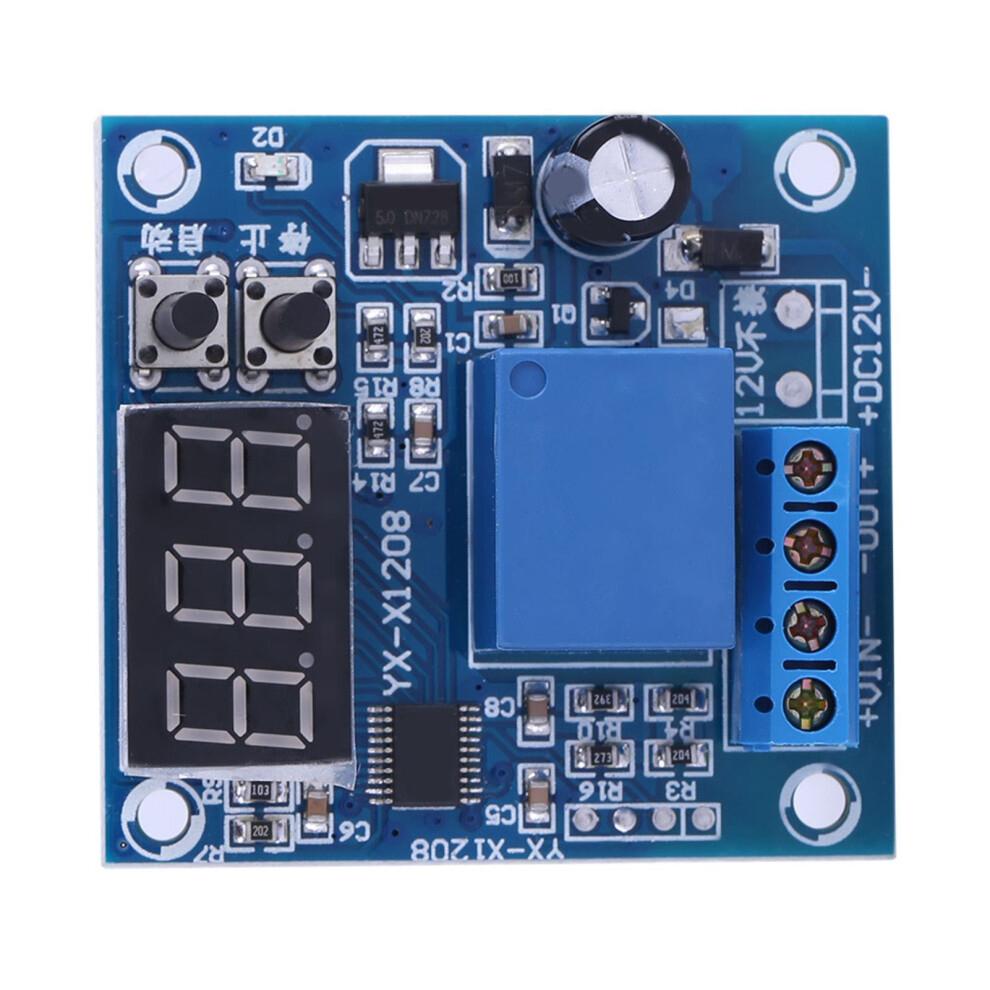

12V-Batterie-Schutzboard mit Unterdruck-Abschaltung

12V-Batterie-Schutzboard mit Unterdruck-Abschaltung Beschreibung

1. Dies ist ein Unterspannungsschaltmodul, das dazu dient, die Stromversorgung eines ohmschen Lasts bei einem Spannungsabfall unter einen festgelegten Wert (eingestellte Unterspannung) abzuschalten. 2. Steigt die Spannung innerhalb von 6 Sekunden wieder an, behält das Modul die Last eingeschaltet. 3. Wenn die Batteriespannung einen bestimmten Wert (eingestellte Überspannung) erreicht, schaltet das Modul die Last automatisch wieder ein. 4. Ausgestattet mit einer LED-Anzeige, die anzeigt, ob die Last abgeschaltet oder eingeschaltet ist. 5. Sowohl der Unterspannungs-Abschaltwert als auch der Überspannungseinschaltwert können durch einfaches Drücken der Tasten eingestellt werden.
Eigenschaften:
Dies ist ein Unterspannungsschaltmodul, das dazu dient, die Stromversorgung eines ohmschen Lasts bei einem Spannungsabfall unter einen festgelegten Wert (eingestellte Unterspannung) abzuschalten.
Steigt die Spannung innerhalb von 6 Sekunden wieder an, behält das Modul die Last eingeschaltet.
Wenn die Batteriespannung einen bestimmten Wert (eingestellte Überspannung) erreicht, schaltet das Modul die Last automatisch wieder ein.
Ausgestattet mit einer LED-Anzeige, die anzeigt, ob die Last abgeschaltet oder eingeschaltet ist.
Sowohl der Unterspannungs-Abschaltwert als auch der Überspannungseinschaltwert können durch einfaches Drücken der Tasten eingestellt werden.
Spezifikationen:
Eingangsspannung: DC12V
Maximaler Strom: 10A
Abmessungen: 50*48*20 mm / 1,96*1,89*0,78 Zoll
Anleitung:
Lastabschaltung und -einschaltung:
Für einen 12-V-Speicheraakkumulator wird die Unterspannung (Lastabschaltschwellwert) auf 10,5 V eingestellt. Wenn die Batteriespannung auf 10,5 V oder darunter fällt, verzögert der Controller 6 Sekunden und schaltet dann die Last ab. Steigt die Spannung während dieser 6 Sekunden Verzögerung wieder an, bleibt die Last eingeschaltet.
Spannungseinstellung:
Unter der Bedingung, dass der angezeigte Wert blinkt,
drücken Sie die Start-Taste, um die Spannung zu erhöhen,
und die Stop-Taste, um die Spannung zu verringern.
Funktion der Start-Taste (Einstellung der Unterspannung zum Abschalten der Last):
Unter normaler Spannungsanzeige drücken Sie die Start-Taste, um den Unterspannungswert anzuzeigen.
Halten Sie die Start-Taste gedrückt, bis die Anzeige blinkt, und drücken Sie dann die Start- oder Stop-Taste, um den Unterspannungswert einzustellen.
Funktion der Stop-Taste (Einstellung der Überspannung zum Einschalten der Last):
Unter normaler Spannungsanzeige drücken Sie die Stop-Taste, um den Überspannungswert anzuzeigen.
Halten Sie die Stop-Taste gedrückt, bis die Anzeige blinkt, und drücken Sie dann die Start- oder Stop-Taste, um den Überspannungswert einzustellen.
Zurücksetzen auf Werkseinstellungen:
Halten Sie Start- und Stop-Taste gleichzeitig gedrückt, bis
"888" angezeigt wird, um die Werkseinstellungen wiederherzustellen.
Hinweis: Wenn während der Einstellung die Startspannung nicht angepasst werden kann, können Sie zunächst die Stop-Spannung einstellen. Dies ist kein Schaltkreisproblem oder Programmfehler.
Paketumfang:
1 x Schutzplatine
