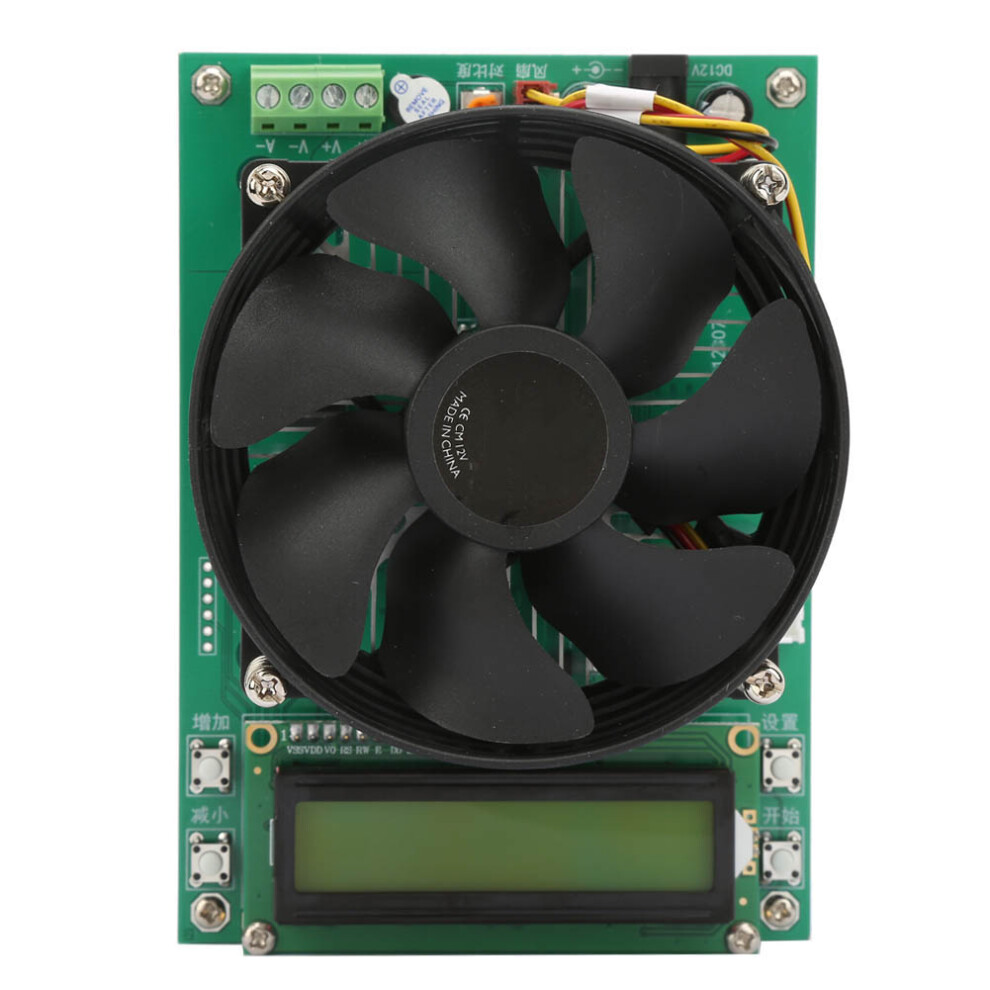

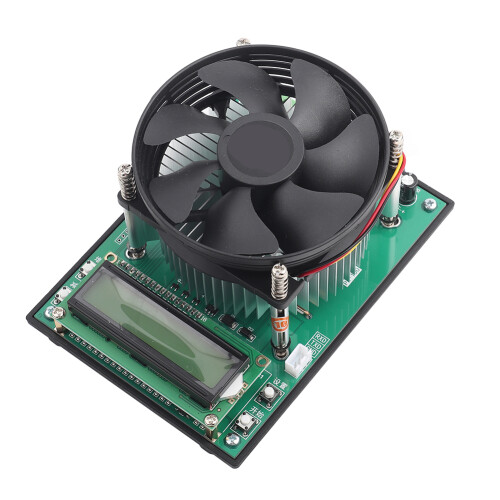

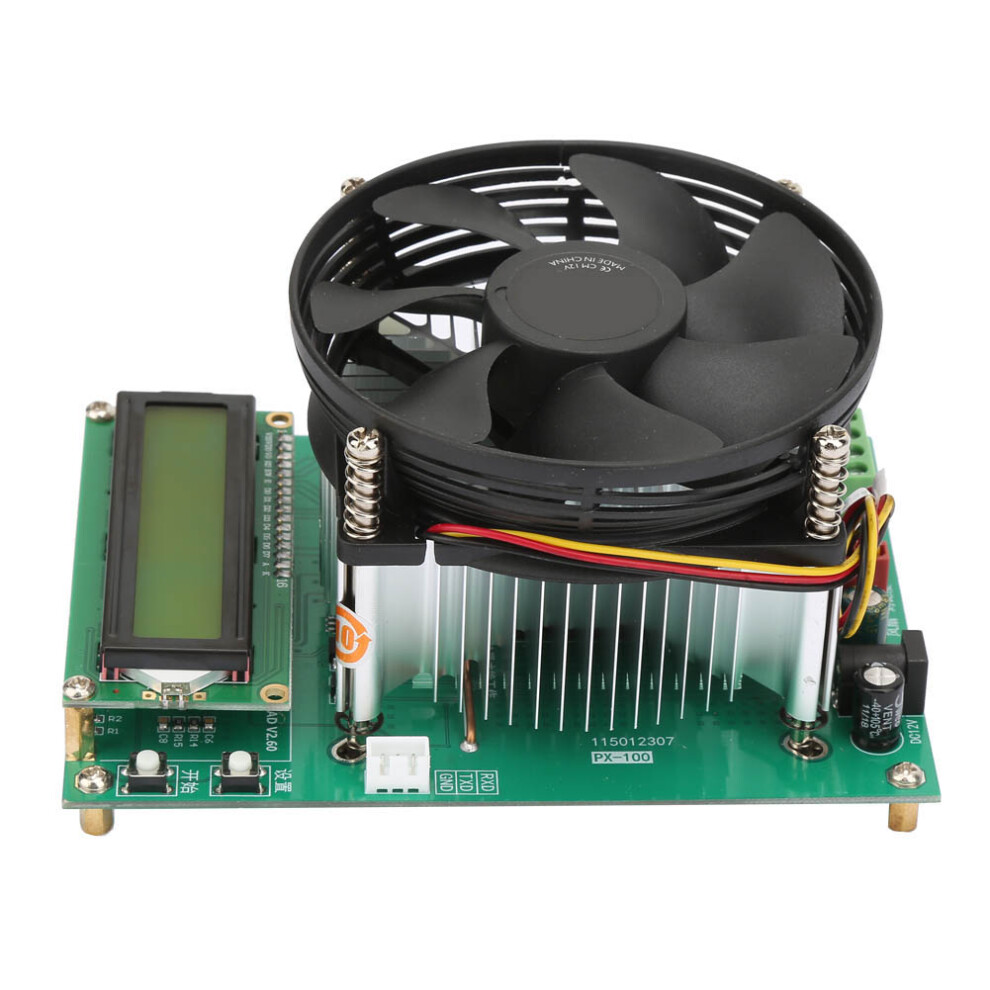

150W Konstantstrom-Elektronische Lastplatte Batterietester

150W Konstantstrom-Elektronische Lastplatte Batterietester Beschreibung

1. 1602-LCD-Bildschirm, zeigt Informationen umfassend an2. Konfiguration mit 9-cm-CPU-Lüfter, sehr leise3. Mit Temperaturanzeige, unterstützt Entladung und Spannungseinstellung4. Testet verschiedene Stromlasten oder Burn-in, kann auch die Kapazität der Batterieentladung testen5. Maximale Lastleistung 150 W, maximale Spannung 60 V, maximaler Strom 10 A
Beschreibung:
Eigenschaften:
1602-LCD-Bildschirm, zeigt Informationen umfassend an.
Konfiguration mit 9-cm-CPU-Lüfter, sehr leise.
Testet verschiedene Stromlasten oder Burn-in, kann auch die Kapazität der Batterieentladung testen.
Spezifikationen:
Spannung: DC 12 V 5 %
Lasttyp: Konstantstrom
Laststrom: 0-10 A
Maximale Leistung: 150 W
Strommessgenauigkeit: (0,2 % + 0,1 % FS)
Konstantstromgenauigkeit: Strommessgenauigkeit + 1 d
Geräuschpegel: 25 dB(A)
Gewicht: 341 g (ca.)
Anleitung:
Schaltplan für 2 Drähte (sicher und bequem):
Hinweis: Die 2 Drähte müssen jeweils an A+ und A- angeschlossen werden. V+ ist mit A+ zu verbinden und V- mit A-.
Schaltplan für 4 Drähte:
Hinweis: Die 4 Drähte müssen vor der Verwendung vollständig angeschlossen sein.
Unten ist die Betriebsoberfläche. Die Bedienung ist sehr einfach und bequem (wenn "ON" angezeigt wird, muss ein Lastanschluss vorhanden sein, sonst piept das Gerät und funktioniert nicht)
In der unteren linken Ecke des Bildschirms werden Informationen automatisch zwischen Leistung, Ah, Temperatur, Zeit angezeigt und können so eingestellt werden, dass immer nur eine bestimmte Information dauerhaft angezeigt wird.
"I": Einstellung des Laststroms
1. Das Netzteil: DC 12 V, Lastleistung und Stromversorgung müssen zwei unabhängige Stromquellen sein.
2. Einschalten und der Bildschirm zeigt "Welcome to use", was bedeutet, dass das Gerät normal funktioniert.
4. An die zu testende Stromquelle anschließen und sicherstellen, dass die Verdrahtung korrekt ist.
5. Die Taste "Start" drücken, um die elektronische Last zu starten/stoppen; der Bildschirm zeigt dann "ON" oder "OFF".
6. Die Taste "Start" länger als 1 Sekunde gedrückt halten, um Ah und Zeit zurückzusetzen und die elektronische Last auszuschalten (falls sie eingeschaltet war).
7. In der unteren linken Ecke des Bildschirms werden standardmäßig alle 2 Sekunden automatisch zwischen Leistung, Ah, Temperatur und Zeit umgeschaltet. Die Taste "Set" gedrückt halten und dann die Taste "Add" drücken, um die Anzeige zu wechseln; die angezeigten Informationen wechseln dann nicht mehr automatisch. Wenn die Informationen wieder automatisch wechseln sollen, die Taste "Set" gedrückt halten und dann die Taste "Subtract" drücken, bis in der unteren rechten Ecke des Bildschirms "Auto" angezeigt wird.
8. Einstellungen werden nach einem Stromausfall automatisch gespeichert. Die elektronische Last muss nach Wiederherstellung der Stromversorgung manuell gestartet werden.
9. Die Dauerleistungsabgabe der Last hängt von der Betriebstemperatur ab. Bei zu hoher Temperatur sollte die Betriebsleistung reduziert werden. Wenn die Kühlkörper-Temperatur 87 C erreicht, reduziert die Last automatisch die Leistung. Wenn die Kerntemperatur 91 C erreicht, wird der Betrieb eingestellt und muss nach dem Abkühlen manuell wieder gestartet werden.
11. Für eine Statistik von Ah und Zeit muss zunächst zurückgesetzt werden. Standardmäßig wird kumuliert, es erfolgt kein automatischer Reset; ein Reset kann nur manuell durchgeführt werden.
12. Piezotoner ein- oder ausschalten: Die Taste "Set" gedrückt halten und dann die Taste "Start" drücken, um den Piezotoner ein- oder auszuschalten; der Bildschirm zeigt "BU-ON" oder "BU-OFF" an. Die Einstellung wird nach einem Stromausfall automatisch gespeichert.
Hinweis:
1. Stromversorgung und zu testende Laststromversorgung müssen voneinander unabhängig sein; andernfalls kann es zu unkontrollierbaren Lastzuständen oder anderen unvorhersehbaren Situationen kommen.
3. Eine falsche Polung der Plus- und Minus-Elektroden der zu testenden Stromversorgung führt zu einem Kurzschluss; bei zu hohem Strom kann der Leistungstransistor beschädigt werden. Bitte vermeiden Sie eine falsche Verdrahtung.
4. Benutzer sollten grundlegende Kenntnisse in Schaltungstechnik haben; bitte stellen Sie sicher, dass Sie den Umgang damit beherrschen.
5. Es wird empfohlen, dieses Gerät einzuschalten, bevor es mit der zu testenden Stromquelle oder den zu testenden Batterien verbunden wird.
Paketumfang:
1 Elektronische Last
Hinweis: Bitte beachten Sie, dass das neue und das alte Modell dieses Produkts zufällig versendet werden; stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
