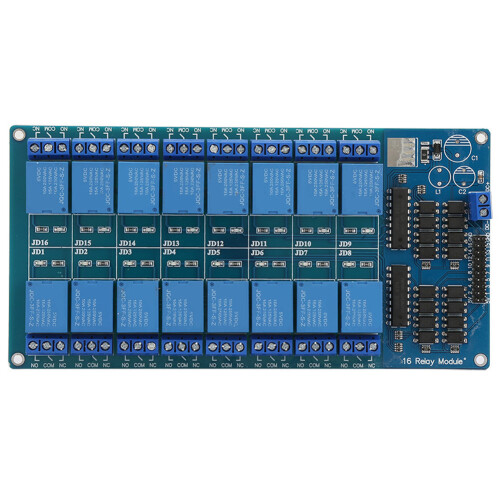

16-Kanal 5V Relaismodul mit Optokoppler für Mikrocontroller

16-Kanal 5V Relaismodul mit Optokoppler für Mikrocontroller Beschreibung

1. Steuerspannungsbereich: Das Triggersignal ist bei niedrigem Pegel 0-2 V; die Hochpegelspannung darf 5 V nicht überschreiten. 2. Verwendung eines hochwertigen isolierten Optokopplers der Branche mit starker Störfestigkeit und stabiler Leistung; der Triggerstrom beträgt lediglich 3 mA. 3. 1-16 Kanäle können nach Belieben oder in beliebiger Kombination ein- oder ausgeschaltet werden. 4. Ausgangsform: Direkte Verbindung zu AC 10 A oder DC 30 V 10 A Lasten. 5. Jeder Relais-Kommtanschluss (COM) ist unabhängig, was Benutzern den Anschluss unterschiedlicher Signale erleichtert. Jedes Relais verfügt über einen normalerweise geschlossenen und einen normalerweise offenen Kontakt.
Eigenschaften:
2. Verwendung eines hochwertigen isolierten Optokopplers der Branche mit starker Störfestigkeit und stabiler Leistung; der Triggerstrom beträgt lediglich 3 mA.
3. 1-16 Kanäle können nach Belieben oder in beliebiger Kombination ein- oder ausgeschaltet werden.
5. Jeder Relais-Kommtanschluss (COM) ist unabhängig, was Benutzern den Anschluss unterschiedlicher Signale erleichtert. Jedes Relais verfügt über einen normalerweise geschlossenen und einen normalerweise offenen Kontakt.
6. Jedes Relais verfügt über eine Aktionsanzeige, die bei Aktivierung leuchtet und bei Deaktivierung erlischt.
7. Das Schnittstellendesign ist benutzerfreundlich; alle Schnittstellen können direkt über den Klemmenblock angeschlossen werden, was sehr praktisch ist.
8. Es stehen 4 Befestigungsschraubenlöcher für eine einfache Installation zur Verfügung.
9. PCB-Platinengröße: 180 mm (L) 90 mm (B) 20 mm (H)
11. Kann als Modul für Mikrocontroller-Entwicklungsboards verwendet werden, zur Steuerung von Haushaltsgeräten oder als PLC-Erweiterungsausgang.
Spezifikation:
Zustand: 100 % neu
Artikeltyp: Relaismodul
Versorgungsstrom: Mehr als 200 mA
Paketinhalt:
1 Relaismodul
Produktanleitung:
1. Die Stromversorgung muss den Verwendungsbereich erfüllen: DC 5 V;
2. Die Stromversorgung ist gemäß dem Anschlussplan vorzunehmen und darf nicht verkehrt herum angeschlossen werden;
3. Das Produkt verwendet den LM2596S-Abwärtwandler-Chip, der leicht warm wird; dies ist ein normales Phänomen. Auch das Relais erwärmt sich bei langem Betrieb normal;
4. Die Lastleistung sollte einen gewissen Sicherheitsabstand zur Relaisbelastungsgrenze aufweisen. Vermeiden Sie den Dauerbetrieb bei hoher Leistung (ca. 2000 W), da dies die Lebensdauer des Produkts beeinträchtigen kann.
