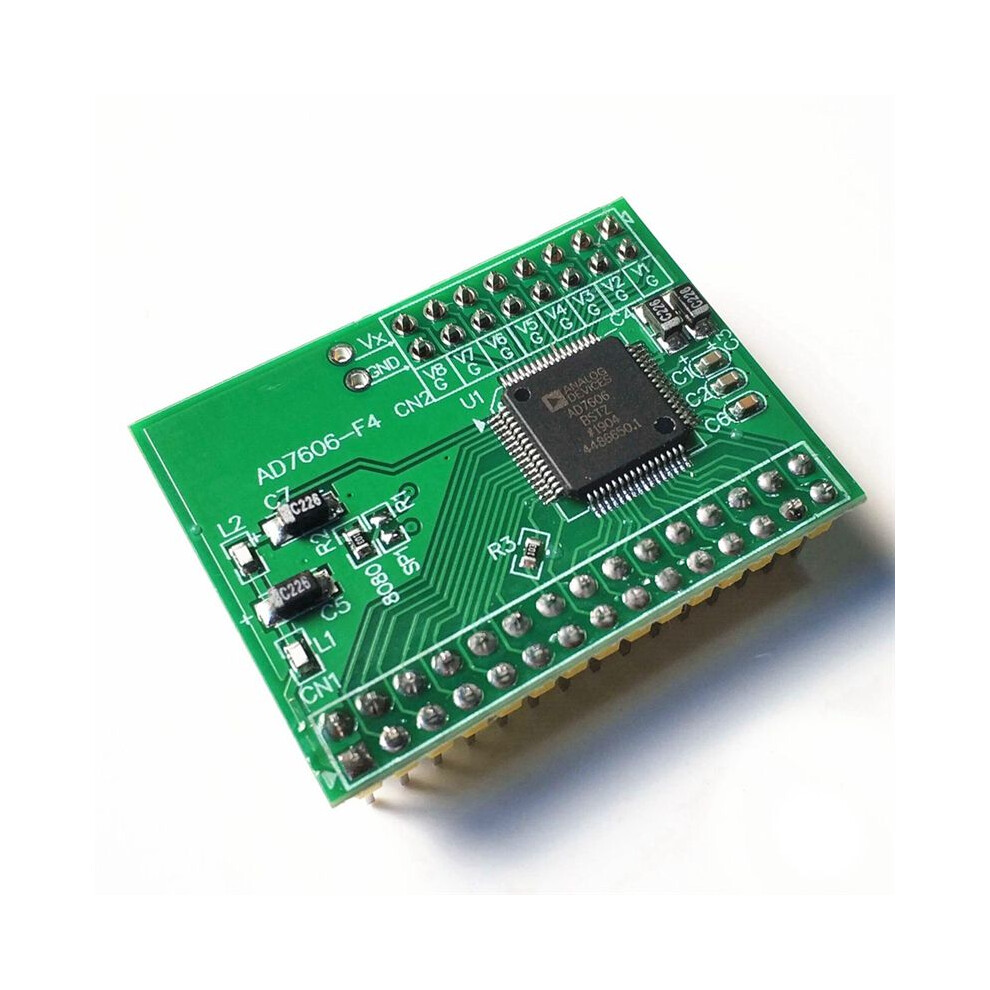

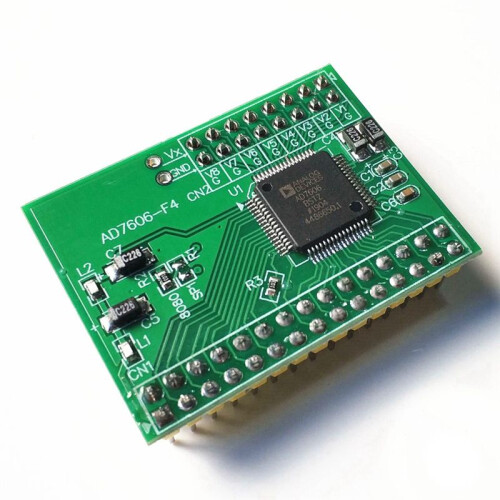

16Bits ADC 8CH Synchronisation AD7606 DATA Acquisition Module 200Ksp
Auf Lager
Darum werden Sie OnBuy lieben:
- Verdienen Sie Cashback bei jedem Einkauf – lösen Sie es direkt ein für Ihre nächste Bestellung
- Kostenloser Versand – auf Millionen von Artikeln auf unserer Website
- Kunden lieben uns – 127,000 Bewertungen mit der Note « Ausgezeichnet »
Preisangaben inkl. USt.
Zinsfreie Zahlungsmöglichkeiten verfügbar
Vollständige Produktbeschreibung und Details anzeigen
Voraussichtliche Zustellung: Standard (6,65 €) | Di. 7. - Mo. 13. Jul
Verkauft von: DEBUY
Rücksendungen: 30 Tage
180 Tage Zahlungsschutz
Beliebt in Leiterplatten-Verbinder
Zusammenfassung
- unter Verwendung des hochpräzisen 16-Bit-ADC-Chips AD7606
- 8 analoge Eingänge. 1 M Ohm Impedanz. (Keine negative Versorgung, es gibt keinen Front-End-Analogverstärker, der direkt an den Sensorausgang angeschlossen werden kann)
- Die maximale Abtastfrequenz beträgt 200 ksps.
- Unterstützt acht Sampling-Einstellungsdateien (die den Jitter effektiv reduzieren können)
- SPI-Schnittstelle oder 16-Bit-Busschnittstelle. Der Schnittstellen-IO-Pegel kann 5 V oder 3,3 V betragen. Die Werkseinstellung des AD7606-Moduls ist die parallele 8080-Schnittstelle. Im SPI-Schnittstellenmodus müssen Sie die Widerstandskonfiguration R1 R2 ändern.
16Bits ADC 8CH Synchronisation AD7606 DATA Acquisition Module 200Ksp Beschreibung
unter Verwendung des hochpräzisen 16-Bit-ADC-Chips AD7606
8 analoge Eingänge. 1 M Ohm Impedanz. (Keine negative Versorgung, es gibt keinen Front-End-Analogverstärker, der direkt an den Sensorausgang angeschlossen werden kann)
Die maximale Abtastfrequenz beträgt 200 ksps.
Unterstützt acht Sampling-Einstellungsdateien (die den Jitter effektiv reduzieren können)
SPI-Schnittstelle oder 16-Bit-Busschnittstelle. Der Schnittstellen-IO-Pegel kann 5 V oder 3,3 V betragen. Die Werkseinstellung des AD7606-Moduls ist die parallele 8080-Schnittstelle. Im SPI-Schnittstellenmodus müssen Sie die Widerstandskonfiguration R1 R2 ändern.
Eingebauter Benchmark
ein einzelnes 5-V-Netzteil
Eingangsbereich von oder minus 5 V, oder minus 10 V. Durch IO-Steuerung.
Resolution 16
Parallelmodus-Jumper: R1 erdfrei (keine Aufkleber), R2 10K-Widerstandspaste
SPI-Schnittstellenmodus-Jumper: R1 Aufkleber 10K-Widerstand, R2 erdfrei (keine Aufkleber)
Die Konfiguration des AD7606 ist sehr einfach, es gibt keine internen Register.
Bereichs- und Oversampling-Parameter werden über einen externen IO gesteuert.
Pulsfrequenz-Abtastrate, die vom Mikrocontroller oder der DSP-Steuerung bereitgestellt wird.
Tipp: Um Ihnen die Auswahl zu erleichtern, sind die Pins für den Analogeingang in der vorderen Reihe der Platine (2x8/2,54 mm Abstand) standardmäßig nicht verschweißt.
Material: PCB
Farbe: grün
Paketinhalt:
1 x Datenerfassungsmodul
1 Satz Zubehör
Details
| OPC | PV9H8DV |
|---|---|
| Codes | 4711640997914 (EAN) |
Produktdaten
| Height | 2cm |
|---|---|
| Width | 7cm |
| Length | 11cm |
| Weight | 0.0105kg |
| Colour | grün |
| Material | PCB |
