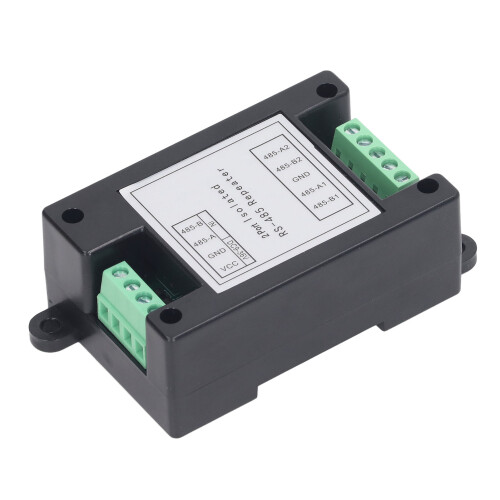

2-Kanal-isoliertes RS485-Repeater 9-36VDC

2-Kanal-isoliertes RS485-Repeater 9-36VDC Beschreibung

1. Vollständige Kommunikationsisolierung: Das Repeatermodul采用了工业级设计, mit vollständiger Kommunikationsisolierung, stabiler und zuverlässiger Leistung sowie einer Übertragungsrate von bis zu 300 Kbps. 2. Isoliertes Strommodul: Das Repeatermodul verfügt über ein integriertes, hochwertiges DC-DC-isoliertes Strommodul zur elektrischen Isolierung zwischen den Anschlüssen. 3. 2-Kanal-Ausgang: Das Repeatermodul unterstützt einen 2-Kanal-Ausgang für die Kommunikation mehrerer Geräte. Pro Kanal können bis zu 256 Knoten angeschlossen werden, und die maximale Übertragungsdistanz ist sehr groß. 4. Automatische Steuerungstechnologie: Der 2-Kanal-Repeater verfügt über eine automatische Datenflusssteuerungstechnologie, die die Richtung der Datenübertragung automatisch erkennt und steuert. 5. Mehrfache Schutzmaßnahmen: Der 2-Kanal-Repeater bietet einen ESD-Schutz von 15 kV, einen 600-W-Dual-TVSSchutz sowie eine 2,5-kV-Kommunikationsisolierung. 6. Breites Versorgungsspannungsbereich: Der 2-Kanal-Repeater unterstützt einen weiten Versorgungsspannungsbereich von 9-36 V DC mit Schutz gegen falsche Polung und ermöglicht die Standardmontage auf einer Hutschiene.
Artikeltyp: Repeatermodul
Material: PP
Betriebsspannung
Typischer Wert: DC 9-36 V
Grenzwert: DC 40 V
Leistungsaufnahme
Typisch: 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA)
Grenzwert: 0,5 W
Betriebsumgebung
Typisch: Temperatur: -30 C bis 80 C; Feuchtigkeit: >95 % RH
Grenzwert: -40 C bis 85 C
Isolationsspannung
Typisch: 2000 V
Grenzwert: 2500 V
Schnittstellenschutz
Typisch: 600 W Blitzüberspannung
Grenzwert: 600 W
Lastkapazität
Typisch: 1-128 Knoten
Grenzwert: 256 Knoten
Kommunikationsdistanz
Typisch: 0-1500 m
Grenzwert: 2000 m
Kommunikationsgeschwindigkeit
Typisch: 300 bps-115,2 Kbps
Grenzwert: 300 Kbps
Abmessungen: Ca. 100 54 32 mm / 3,9 2,1 1,3 Zoll
Die Bedeutungen der Statusanzeigen an der Vorderseite sind wie folgt:
Stromanzeige: Rote Stromanzeige, leuchtet dauerhaft nach dem Einschalten.
Datenanzeige: Grüne Datenanzeige, blinkt bei Datenverkehr auf dem Bus.

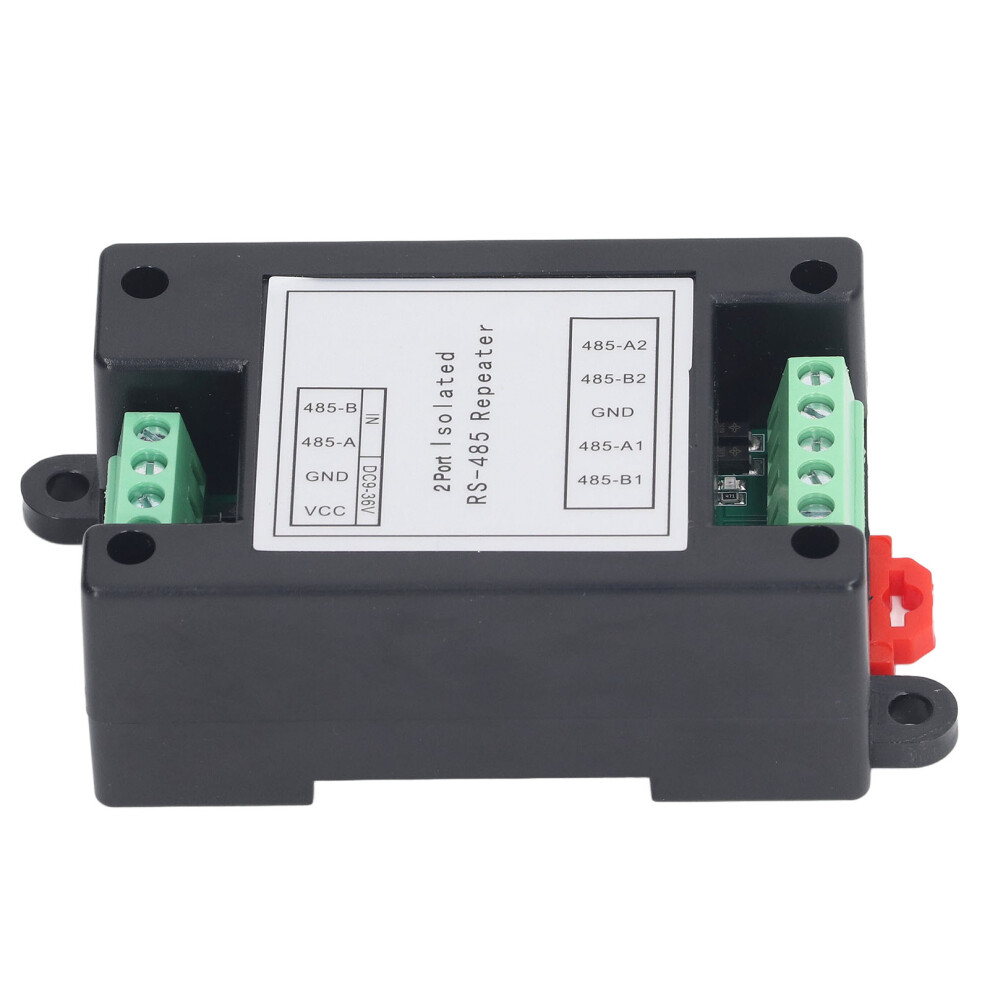

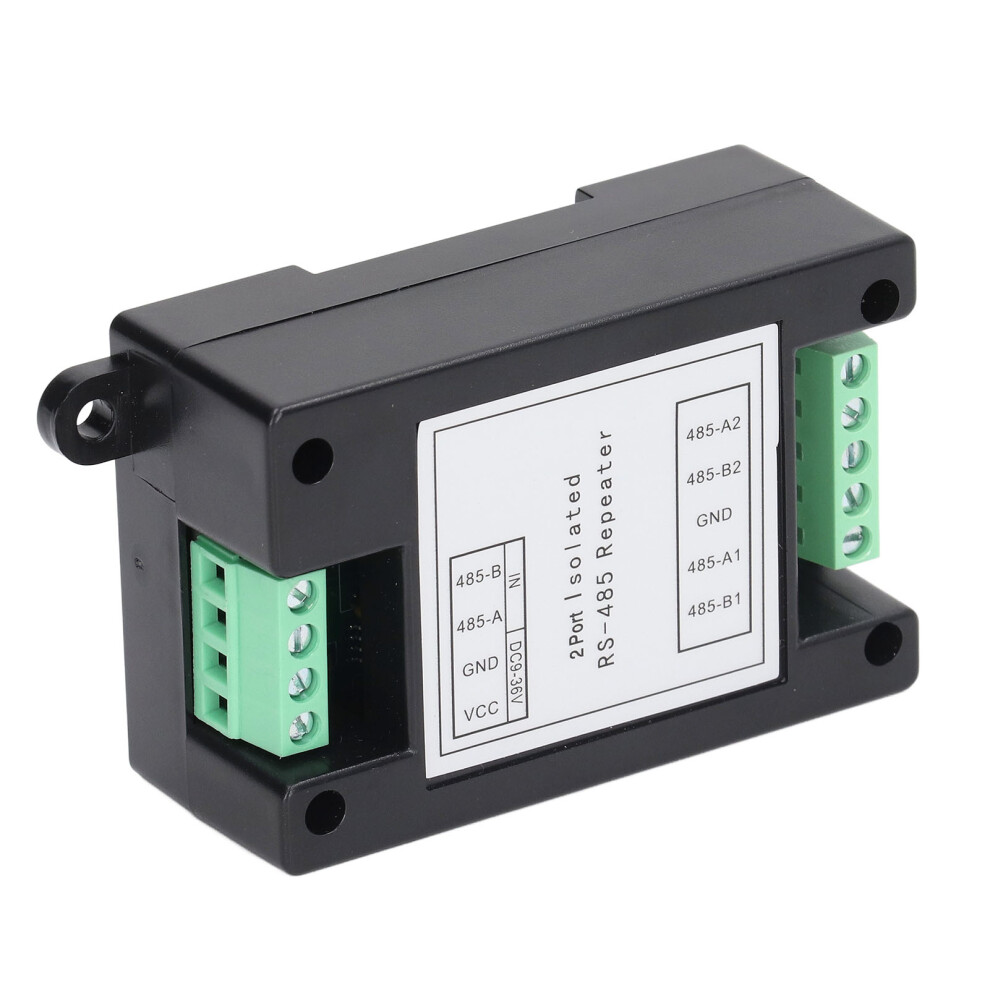

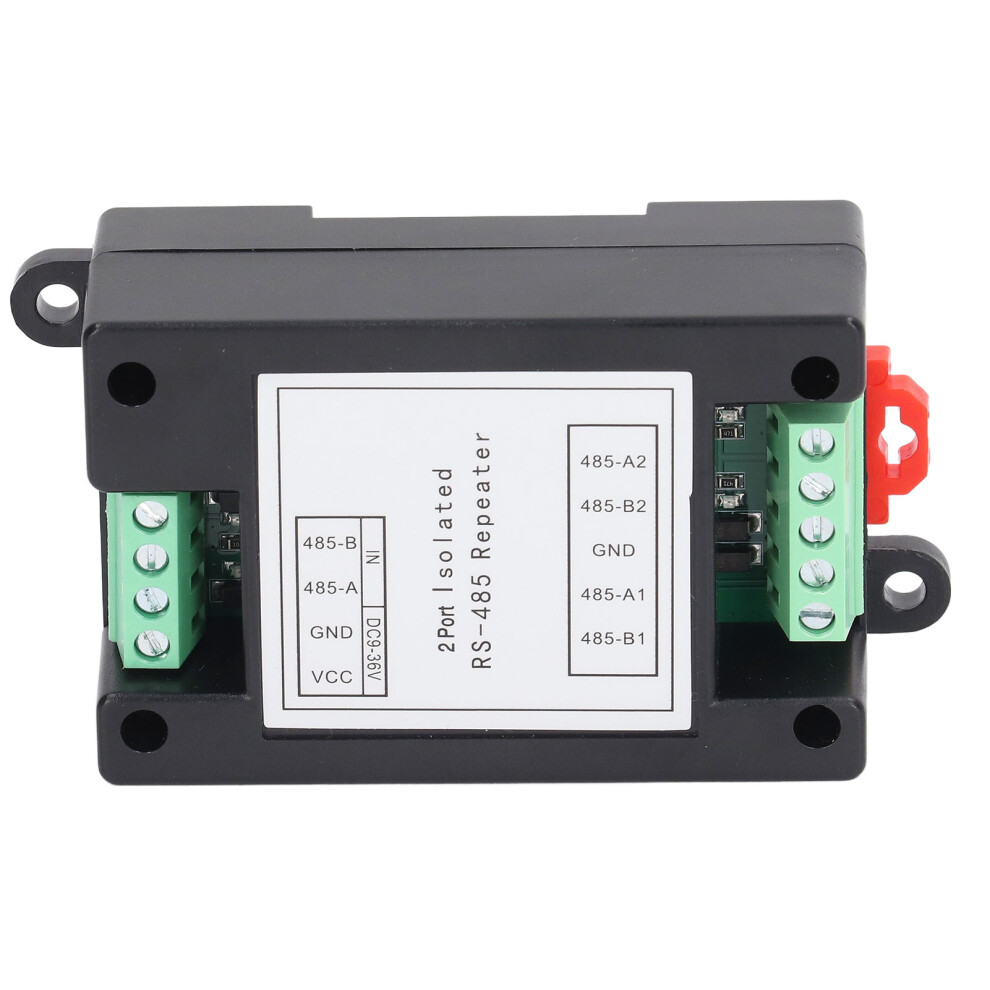

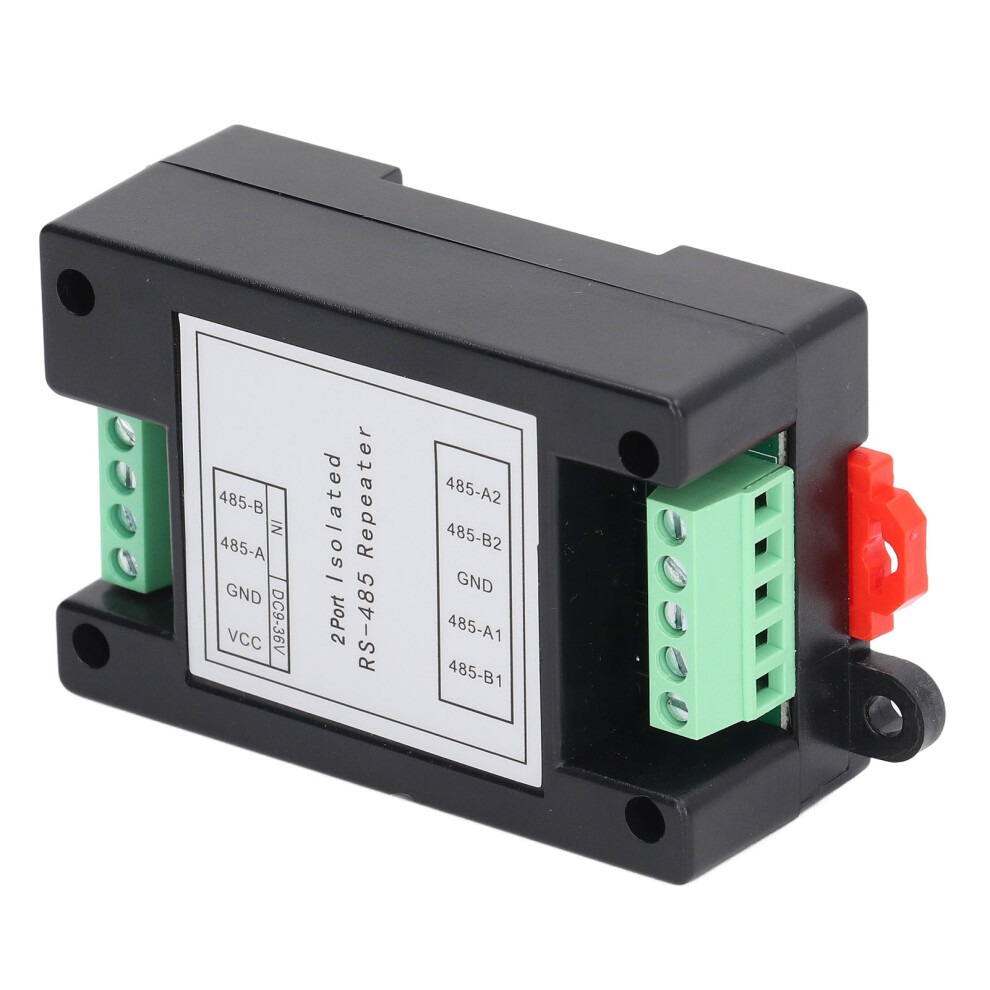

Die Schnittstellen am Ende der Klemmsäule sind wie folgt definiert:
VCC: Stromversorgungsanschluss (DC 9-36 V)
GND: Negativer Stromversorgungsanschluss
485 A: Positiver Anschluss für RS485-Signal-Eingang oder -Ausgang
485 B: Negativer Anschluss für RS485-Signal-Eingang oder -Ausgang
485 A2: Positiver Anschluss für den zweiten RS485-Signal-Eingang oder -Ausgang
485 B2: Negativer Anschluss für den zweiten RS485-Signal-Eingang oder -Ausgang
GND: Geerdeter Anschluss für isolierte RS485-Signale, kann mit Erde oder Abschirmdraht verbunden werden
485 A1: Positiver Anschluss für den ersten RS485-Signal-Eingang oder -Ausgang
485 B1: Negativer Anschluss für den ersten RS485-Signal-Eingang oder -Ausgang
Bedienung:
A. Hinweise zur 485-Verkabelung:
1. Die 485-Kommunikationsleitung muss ein abgeschirmtes Twisted-Pair-Kabel sein, vorzugsweise mit mehreren Reserveadern; die Gesamtlänge sollte 1500 Meter nicht überschreiten.
2. Die Verkabelung sollte so weit wie möglich von Hochspannungsleitungen entfernt sein, nicht parallel zu diesen verlaufen und nicht zusammengebündelt werden.
3. Der 485-Bus muss eine Hand-in-Hand-Struktur aufweisen; Sternverbindungen und Abzweigverbindungen sind strikt zu vermeiden.
4. Bei mehr als 30 Controllern oder Leitungen länger als 500 Metern wird die Verwendung eines 485-Repeaters empfohlen.
5. AC-gespeiste Geräte und Gehäuse müssen ordnungsgemäß geerdet sein.
6. Die GND-Erde aller 485-Geräte ist mit einem abgeschirmten Draht zu verbinden.
B. Anforderungen an die Auswahl der RS485-Busverkabelung:
Verwenden Sie ein 2-adriges abgeschirmtes Twisted-Pair-Kabel.
Kupfer, Querschnitt: 0,5-0,75 mm².
Impedanz: 38-88 Ohm/km.
Kapazitive Belastung: 30-50 nF/km.
Verdrillungsschritt: 20 mm bei 2-adrigem abgeschirmtem Twisted-Pair-Kabel (bei Leitungen bis 500 Meter kann der Standard etwas reduziert werden, jedoch muss es sich um ein verdrilltes Paar handeln).
C. Busgrenzwerte:
Ein Bus besteht aus zwei oder mehr physisch verbundenen Geräten. Es dürfen maximal 256 Geräte an den Bus angeschlossen werden, und die Buslänge darf ohne Repeaters 1500 Meter nicht überschreiten. Der Systembus sollte keine Abzweigungen aufweisen. Falls Abzweigungen unvermeidbar sind, müssen folgende Anforderungen erfüllt sein:
1. Die Länge einer Abzweigung darf 10 Meter nicht überschreiten; die Gesamtlänge des Busses darf 800 Meter nicht überschreiten; die Gesamtzahl der Geräte an einer Abzweigleitung wird auf maximal 50 empfohlen.
2. Alle Kommunikationssignalleitungen sollten so weit wie möglich von Störquellen entfernt verlaufen. Signalleitungen sollten in schwachen Leitungskanälen geführt werden und nicht parallel zu starken Stromleitungen (z. B. 220-V-Haushaltsstrom) oder HF-Signalleitungen (z. B. CATV, große Audiosignalleitungen) verlaufen. Falls Parallelverläufe unvermeidbar sind, sollte der Abstand mindestens 0,5 Meter betragen.
3. Alle Leitungsschellen müssen verschweißt oder fest verschraubt und wasserdicht behandelt werden, z. B. durch Verschweißen mit wasserdichtem Klebeband oder Versiegelung mit Epoxidharz.
D. Gemeinsamer Signalerde:
1. Alle Geräte im selben Netzsegment müssen eine einheitliche Signalerde aufweisen, um Gleichtaktstörungen zu vermeiden.
2. Bei zentraler Stromversorgung sind alle negativen DC-Anschlüsse der Stromversorgung im selben Netzsegment (einschließlich Kommunikationsgeräte mit eigener Stromversorgung) direkt miteinander zu verbinden, um eine gemeinsame Signalerde zu bilden; die Signalerde entspricht dem DC-Strommasse.
3. Bei unabhängiger Einzelstromversorgung sind die Erdungsstifte (schwarze Leitung) aller Busgeräte im selben Netzsegment miteinander zu verbinden, wodurch eine gemeinsame Signalerde entsteht.
1 Repeater
