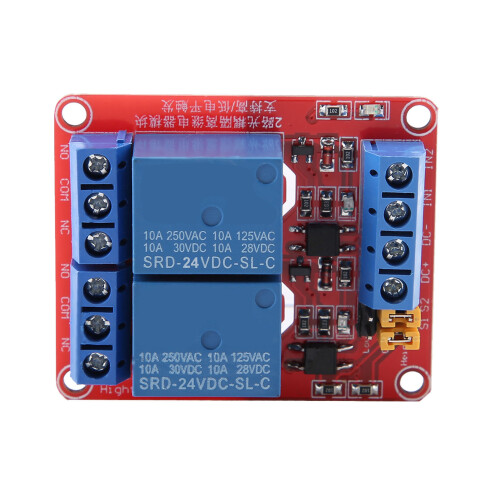

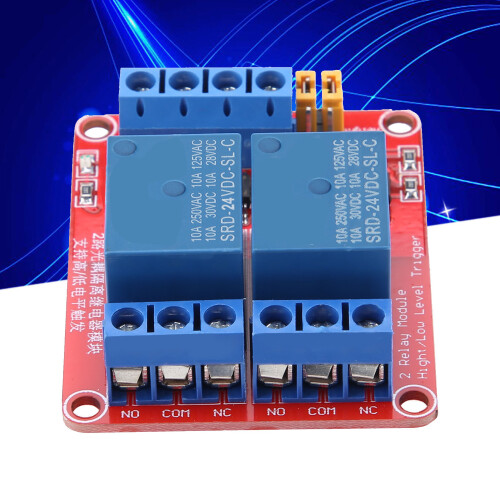

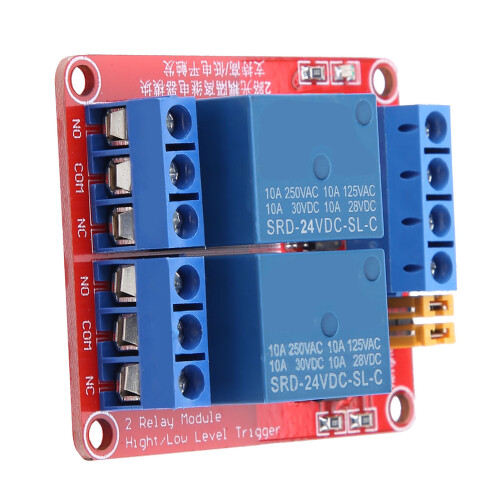

2-Kanal-Relais-Modul mit Optokoppler-Isolation, High- und Low-Level-Trigger (24V)
New
27,89 €
Ähnliche Produkte, die dir gefallen könnten
Would you like us to let you know when it's back?
Beschreibung & Details
Zusammenfassung
- The module adopts high-quality relays with normal interface and maximum load: AC /10A, DC 30V/10A.
- Using SMT optocoupler isolation, it has strong driving ability and stable performance; trigger current is 5mA.
- Modules can be triggered by setting high or low levels through wire jumper.
- Fault-tolerant design, even if the control line is broken, the relay will not move.
- The interface design is humanized. All interfaces can be directly connected through the terminal, which is very convenient.
2-Kanal-Relais-Modul mit Optokoppler-Isolation, High- und Low-Level-Trigger (24V) Beschreibung
2-Kanal-Relaismodul mit Optokopplerschaltung, Hoch- und Niedrigpegel-Trigger (24V) Merkmale: - Verwendung von SMT-Optokoppler-Isolierung, starke Ansteuerfähigkeit und stabile Leistung; Trigger-Strom beträgt 5mA - Das Modul kann durch Jumper-Verbindung entweder auf Hoch- oder Niedrigpegel gesetzt werden - Fehlertolerantes Design: Bei Unterbrechung der Steuerleitung bleibt der Relaisschaltvorgang erhalten - Humanisiertes Interface-Design: Alle Anschlüsse sind direkt über Klemmen anschließbar, äußerst bequem - Mit 4 festen Schraubenlöchern, einfache Montage Spezifikation: - Kanal: 2 - Produktmaße: 50*41*18.5mm - Power-LED: Grün - Relais-LED: Rot - Board-Farbe: Rot Lieferumfang: - 1 x Relaismodul Hinweis: Module-Interface: 1. DC+: Anschluss an den Pluspol der Stromversorgung 2. DC-: Anschluss an den Minuspol der Stromversorgung 3. IN1: Signaleingang 1, kann auf Hoch- oder Niedrigpegel gesetzt werden, um das Relais zu steuern 4. IN2: Signaleingang 2, kann auf Hoch- oder Niedrigpegel gesetzt werden, um das Relais zu steuern Relais-Ausgänge: - NO1: Normally Open (NO) Interface Kanal 1. Vor dem Schaltvorgang geöffnet, nach Schaltvorgang verbunden mit COM1 - COM1: Gemeinsames Interface des Kanals 1 - NC1: Normally Closed (NC) Interface Kanal 1. Vor dem Schaltvorgang verbunden mit COM1, nach Schaltvorgang geöffnet - NO2: Normally Open (NO) Interface Kanal 2. Vor Schaltvorgang geöffnet, nach Schaltvorgang verbunden mit COM2 - COM2: Gemeinsames Interface Kanal 2 - NC2: Normally Closed (NC) Interface Kanal 2. Vor Schaltvorgang verbunden mit COM2, nach Schaltvorgang geöffnet Hoch- und Niedrigpegel-Trigger-Auswahl: - S1: Trigger-Auswahl für Kanal 1 (Hoch- oder Niedrigpegel) - S2: Trigger-Auswahl für Kanal 2 - Verbindung von COM und GND: Niedrigpegel-Trigger - Verbindung von COM und VCC: Hochpegel-Trigger
[OnBuy.com]Details
| OPC | PJRCRDQ |
|---|---|
| Codes | 5001343613372 (EAN) |
| Produkt- und Sicherheitsinformationen |
