2 Stück MQ-3 Alkohol-Gassensor-Modul Ethanol-Detektor Atemgas-Sensor

2 Stück MQ-3 Alkohol-Gassensor-Modul Ethanol-Detektor Atemgas-Sensor Beschreibung

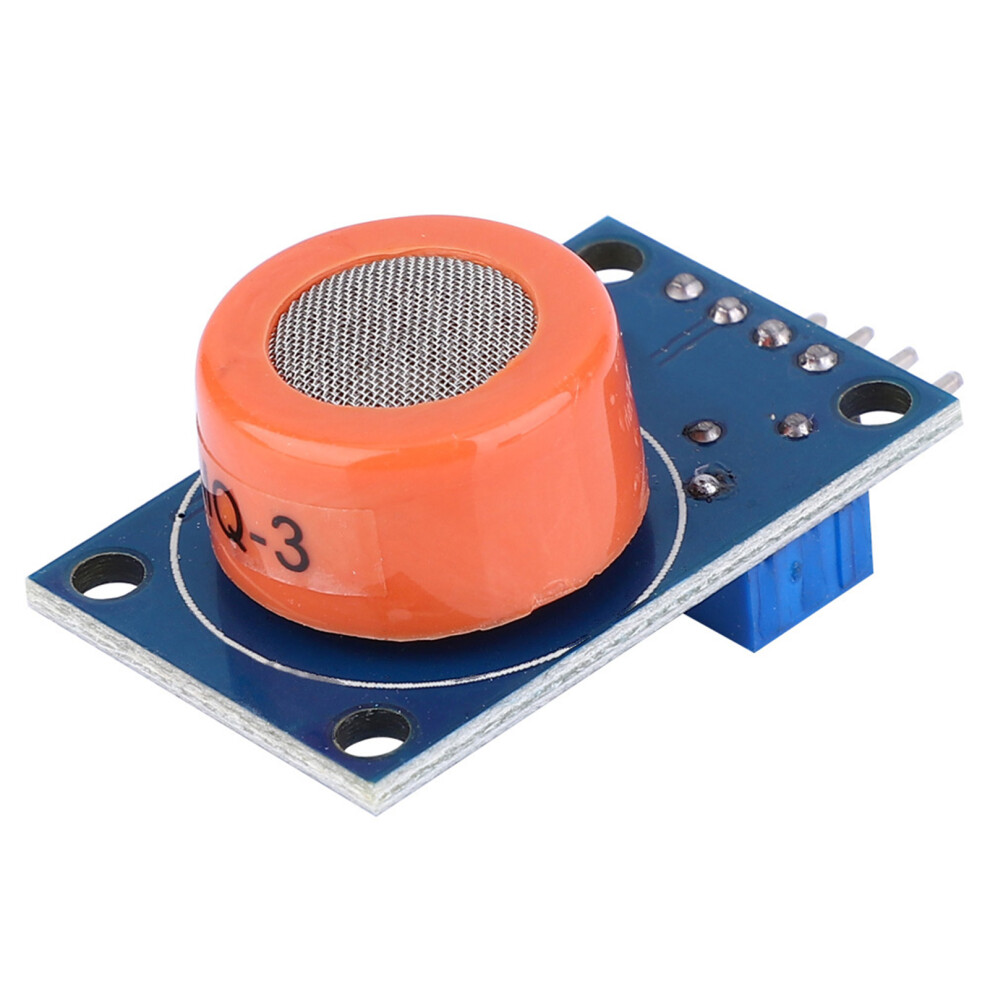

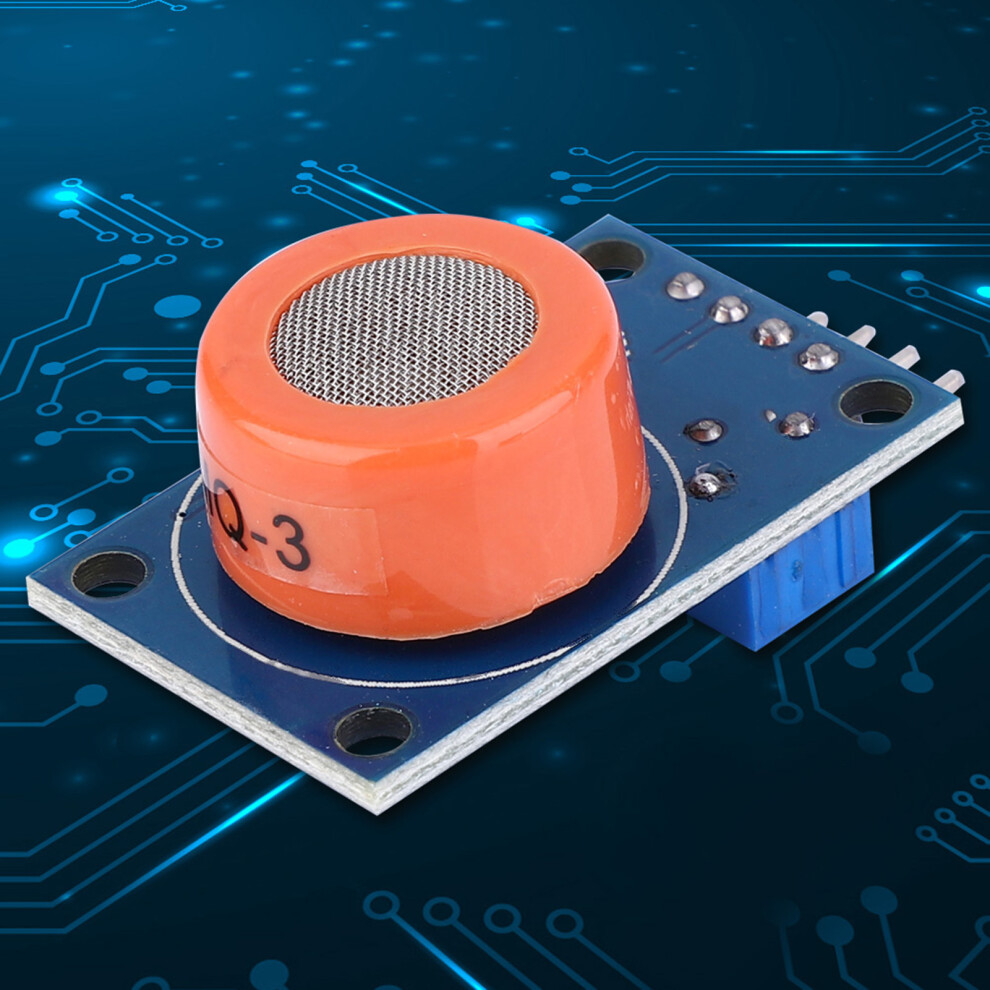

2 Stück MQ-3 Alkoholgas-Sensor-Modul Ethanol-Detektor Atemgas-Detektionsplatine

Eigenschaften:

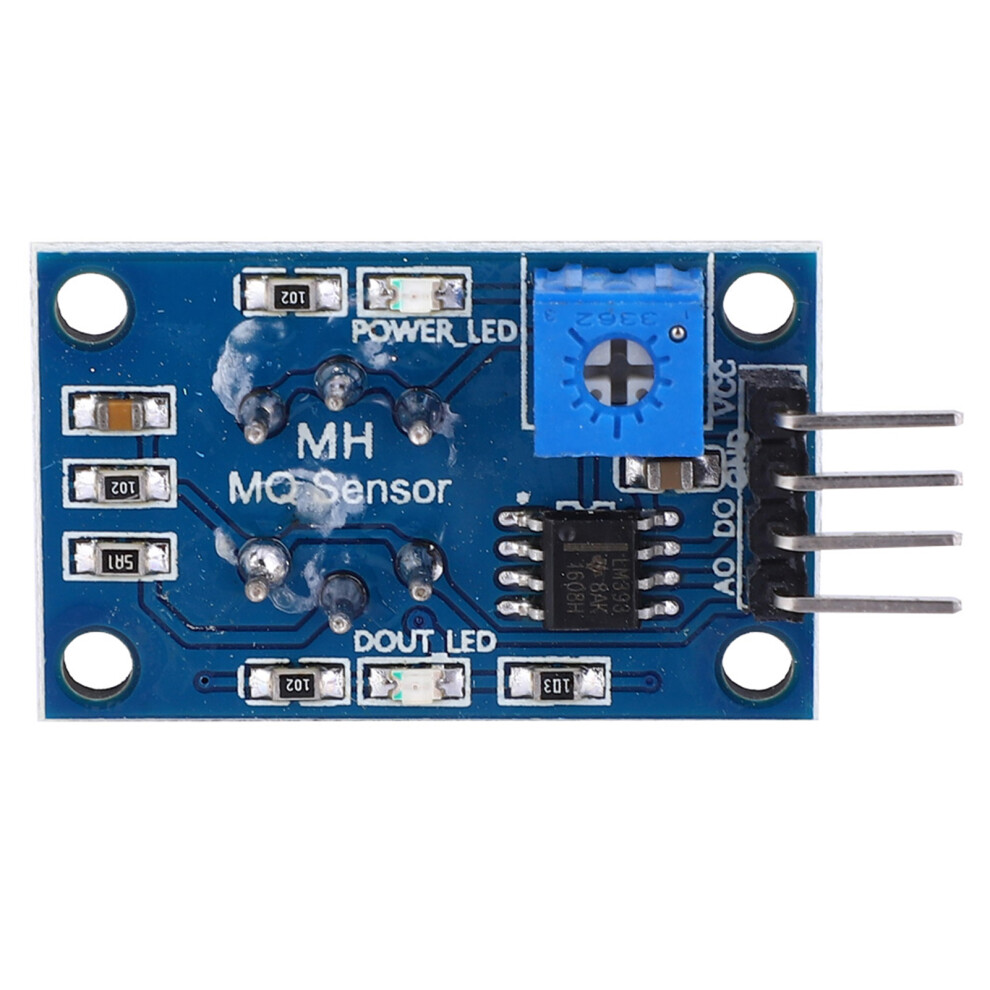

1. Verwendung von doppelseitigem Leiterplatten-Design, mit Power-LED und TTL-Signalausgangs-LED.
2. Mit DO-Schalt-Signalausgang (TTL) und analogem Ausgang AO.
3. TTL-Ausgangsvalidsignal ist niedrig. (Wenn der Ausgang niedrig ist, leuchtet die Signalleuchte. Es kann direkt an MCU oder Relaismodul angeschlossen werden.)
4. Hohe Empfindlichkeit bei der Erkennung von Alkoholdampf.
5. Schnelle Reaktions- und Erholungszeit.
6. Vier Schraubenlöcher für einfache Positionierung.

Detaillierte Prüfparameter:
Modell: MQ-3
Erkennendes Gas: Alkoholdampf
Detektionskonzentration: 0,04-4 mg/L Alkohol
Workwiderstand: RL einstellbar
Gas-Sensor Eigenschaften unter Standard-Prüfbedingungen: Heizwiderstand 31Ω3Ω
Heizenergieverbrauch: 90 mW
Empfindliche Oberflächenwiderstand: 2 kΩ-20 kΩ (bei 0,4 mg/L Alkohol)
Empfindlichkeit: Rs (in Luft) / Rs (bei 0,4 mg/L Alkohol) 5
Konzentrationssteigung: 0,6 (R300ppm / R100ppm Alkohol)
Standard-Testbedingungen: 20 2; 65% 5% relative Luftfeuchtigkeit
Standard-Testschaltung: 5,0V 0,1V
Aufwärmzeit: 48 Stunden

Elektrische Eigenschaften:
Stromverbrauch: 150 mA
DO-Ausgang: TTL-Digital 0 und 1 (0,1V und 3,3V)
Hinweis: Nach dem Einschalten des Sensors muss etwa 20 Sekunden aufgewärmt werden, die gemessenen Daten sind danach stabil. Das Heizelement im Sensor ist normal, wenn es warm wird, da es einen internen Heizdraht enthält. Wenn es nicht warm ist, ist das abnormal.

Verdrahtung:
1. VCC: Verbunden mit dem Pluspol der Stromversorgung
2. GND: Verbunden mit dem Minuspol der Stromversorgung
3. DO: TTL-Schaltsignal-Ausgang
4. AO: Analoger Ausgangssignalausgang

Paketylist:
2 x Alkoholgas-Sensor
