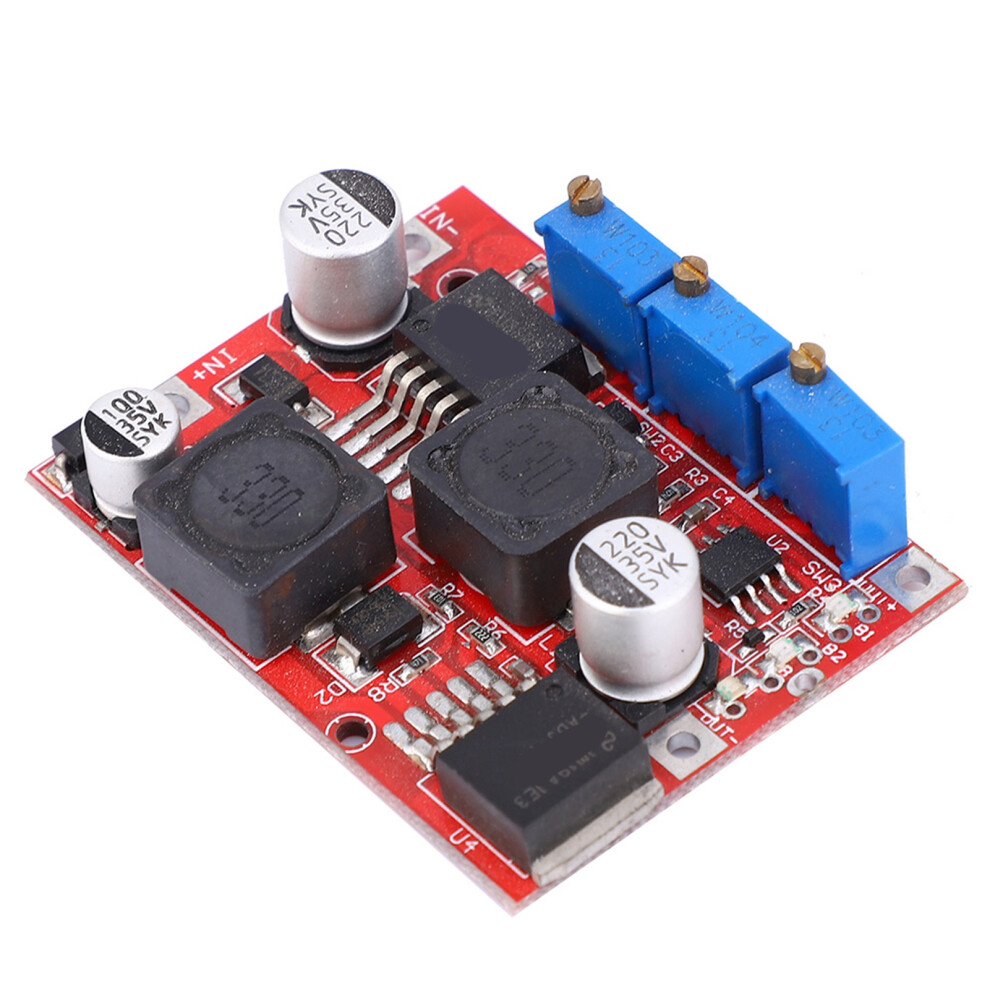

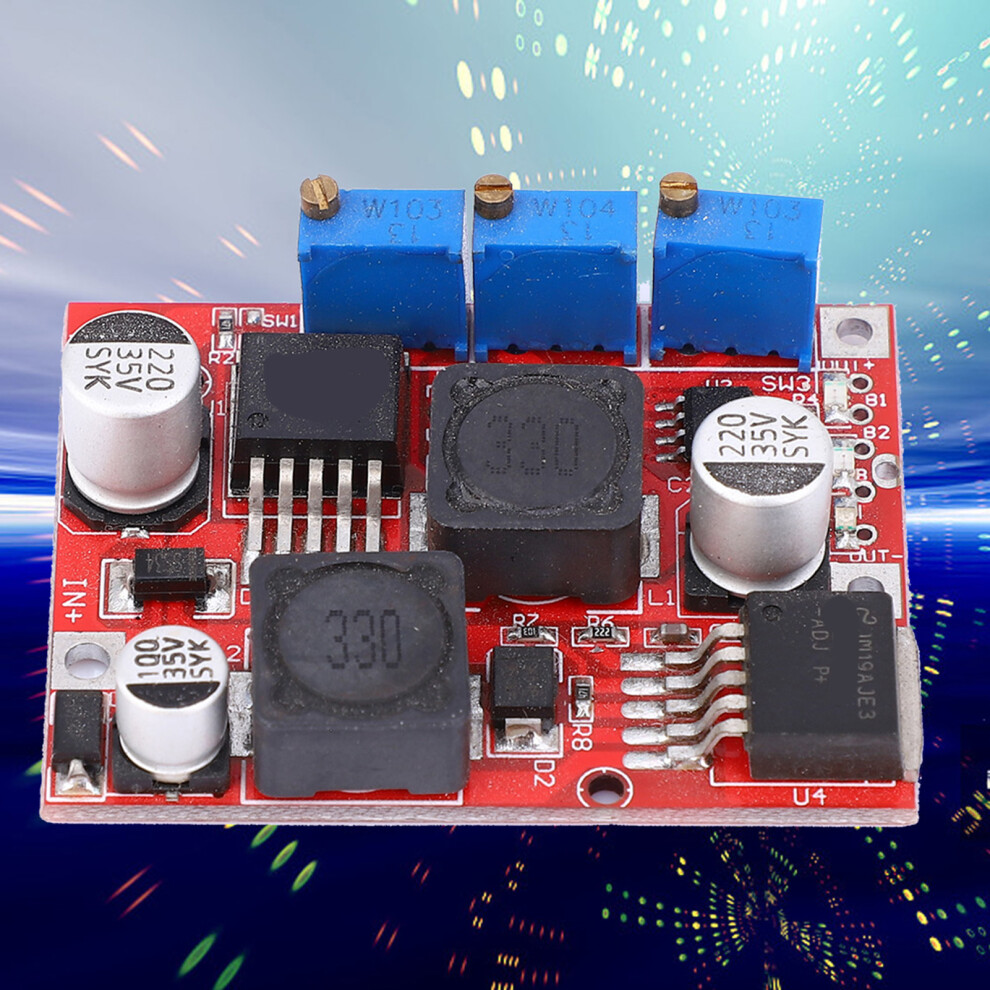

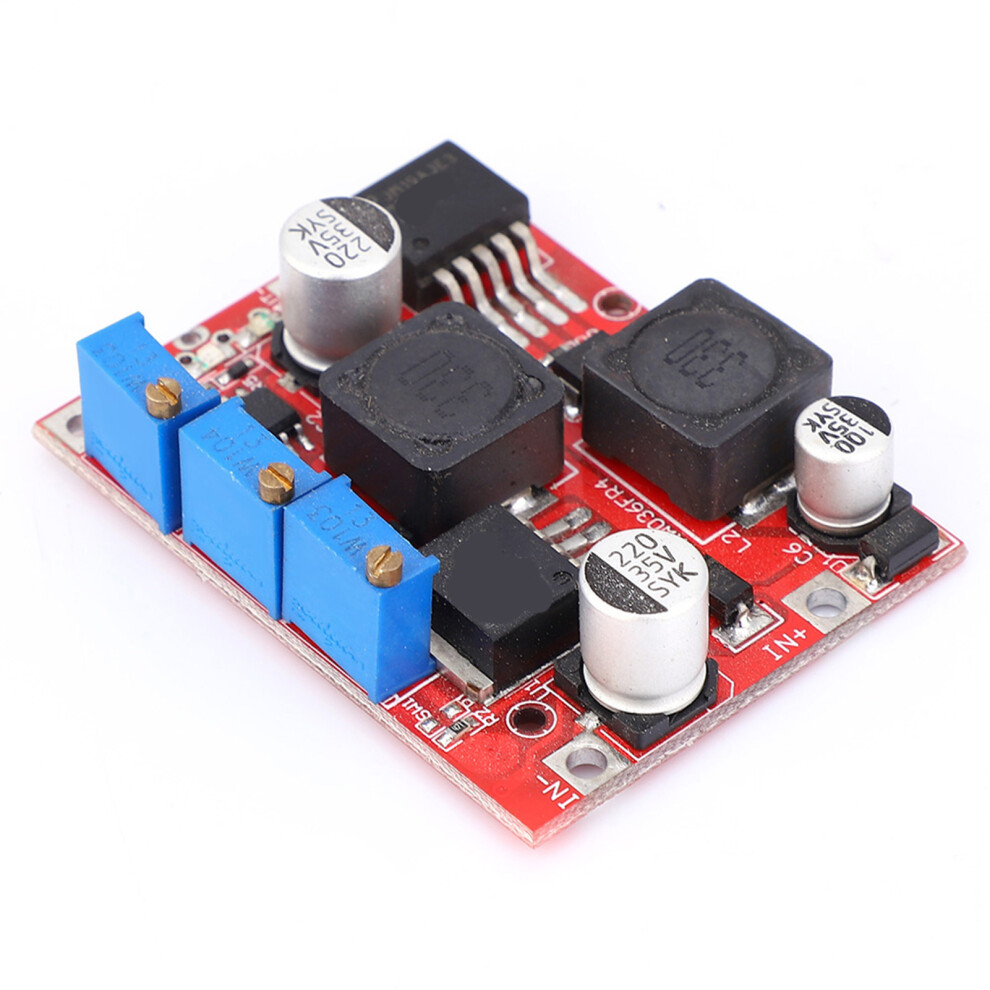

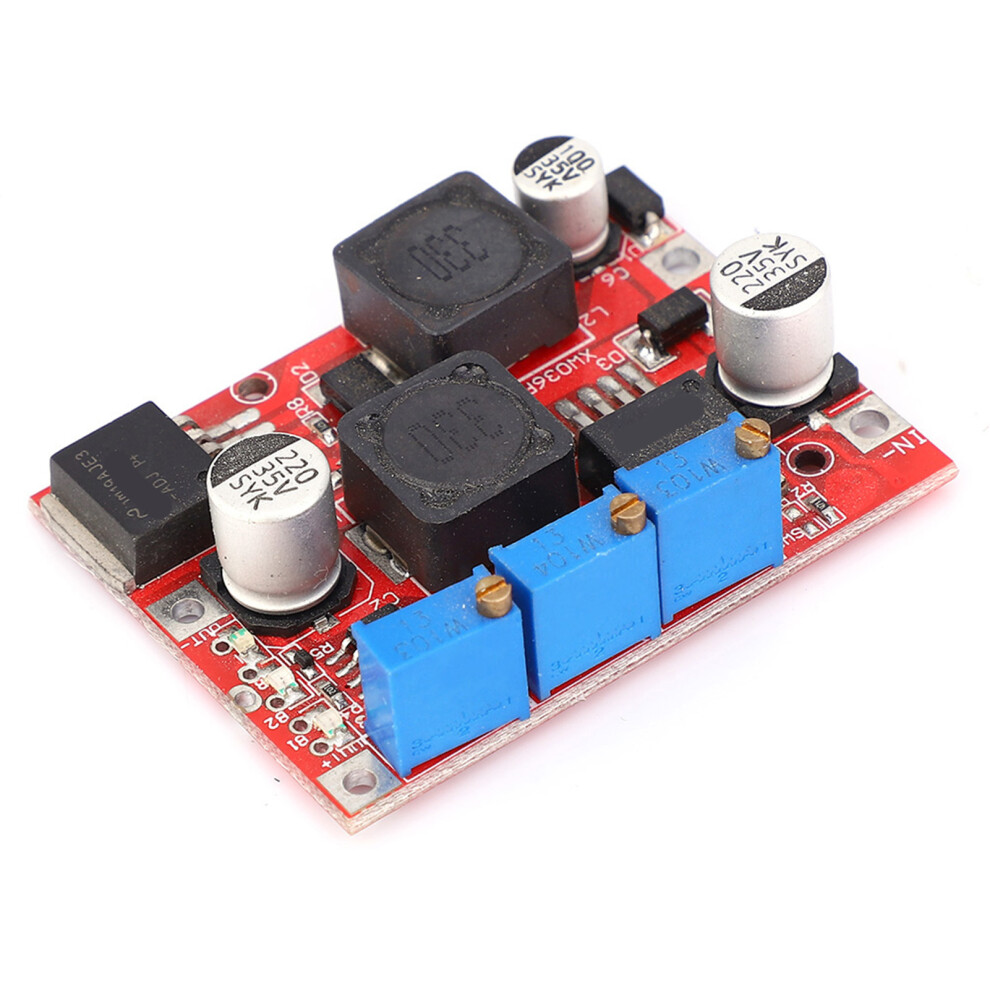

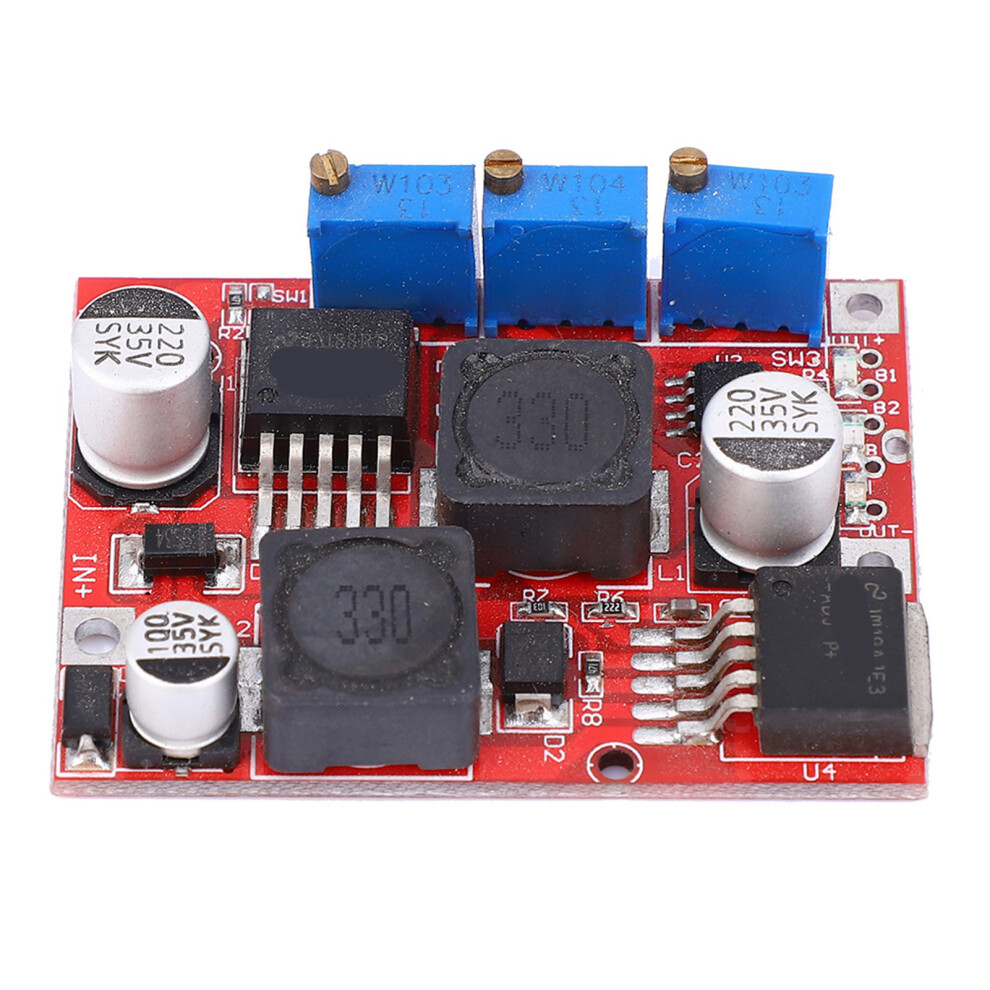

2577 Solar/Wind DC-DC Step-Up/Down Converter

2577 Solar/Wind DC-DC Step-Up/Down Converter Beschreibung

1. Dies ist ein nicht-isolierter Boost-Buck-Konverter-Modul mit konstanter Spannung/Stromregelung (CC/CV). 2. Der Wirkungsgrad beträgt 80 %. Je höher die Ausgangsspannung, desto höher der Wirkungsgrad. 3. Die Ausgangsspannung ist durch Drehen des Potentiometers kontinuierlich von 1,25-25 V einstellbar. 4. Mit Anzeigelampen zur Darstellung des Betriebszustands des Moduls. 5. Dieses Modul kann nur die Spannung erhöhen, nicht jedoch die Leistung.
Artikeltyp: DC-DC-Boost-Buck-Spannungswandler-Modul
Eingangsspannung: 4-35 V
Ausgangsspannung: 1,25-25 V, kontinuierlich einstellbar
Einstellmethode: Zuerst die Eingangsspannungsquelle korrekt anschließen, dann die Ausgangsspannung mit einem Multimeter überwachen und das Potentiometer einstellen (im Allgemeinen im Uhrzeigersinn drehen zum Erhöhen der Spannung, gegen den Uhrzeigersinn zum Verringern der Spannung)
Ausgangsstrom: Bei 12 V bis 5 V maximal 2 A (bei anderen Ausgangsspannungen den Strom gemäß 15 W berechnen, Formel: 15 / Ausgangsspannung = Ausgangsstrom)
Ausgangsleistung: Maximal 15 W (bei mehr als 15 W bitte die Wärmeableitung verbessern)
Wirkungsgrad: 80 % (je höher die Ausgangsspannung, desto höher der Wirkungsgrad)
Betriebstemperatur: -40 C bis +85 C (bei Umgebungstemperaturen über 40 C bitte die Leistung reduzieren oder die Wärmeableitung verbessern)
1 DC-DC-Boost-Buck-Konverter
