2,9 Zoll 296x128 E-Ink Display Modul für Raspberry Pi

2,9 Zoll 296x128 E-Ink Display Modul für Raspberry Pi Beschreibung

1. Keine Hintergrundbeleuchtung; zeigt auch nach dem Ausschalten lange Zeit den letzten Inhalt an. 2. Extrem geringer Stromverbrauch; Strom wird im Wesentlichen nur für das Aktualisieren benötigt. 3. SPI-Schnittstelle zur Verbindung mit Controller-Platinen wie Raspberry Pi/Nucleo usw. 4. Inklusive Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32). 5. Eine ideale Wahl für Anwendungen wie Regaletiketten, Industriemessgeräte und dergleichen.
Beschreibung:
Dies ist ein E-Ink-Display-Modul mit 2,9 Zoll, einer Auflösung von 296 x 128 Pixeln, eingebettetem Controller und SPI-Kommunikation; unterstützt Teilaktualisierung. Aufgrund von Vorteilen wie extrem geringem Stromverbrauch, großem Betrachtungswinkel und hervorragender Sichtbarkeit unter Sonnenlicht ist es eine ideale Wahl für Anwendungen wie Regaletiketten, Industriemessgeräte und dergleichen.
Eigenschaften:
Keine Hintergrundbeleuchtung; zeigt auch nach dem Ausschalten lange Zeit den letzten Inhalt an.
Extrem geringer Stromverbrauch; Strom wird im Wesentlichen nur für das Aktualisieren benötigt.
SPI-Schnittstelle zur Verbindung mit Controller-Platinen wie Raspberry Pi/Nucleo usw.
Inklusive Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32).
Spezifikationen:
Schnittstelle: 3-Leiter-SPI, 4-Leiter-SPI

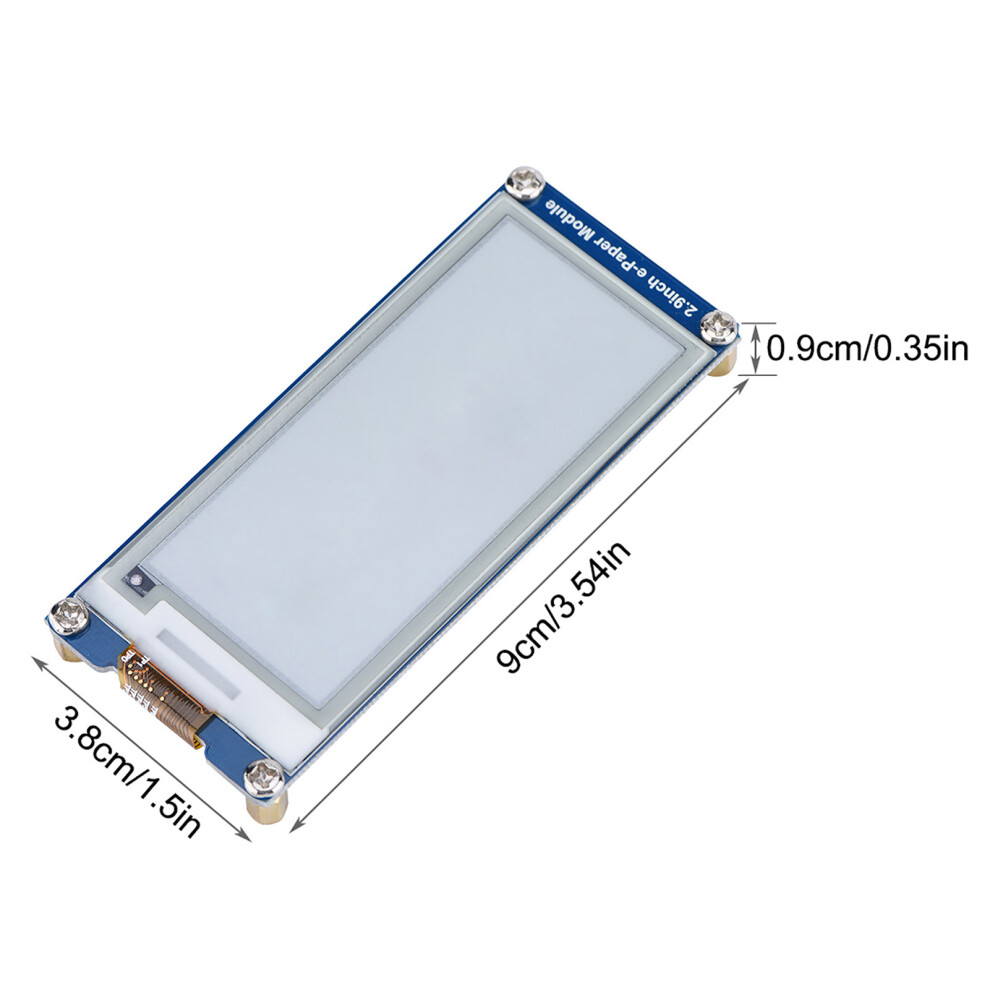

Außenmaße: 90 x 38 mm / 3,54 x 1,50 Zoll
Paketgewicht: 35 g
Anzeigegröße: 66,89 x 29,05 mm / 2,63 x 1,14 Zoll
Punktabstand: 0,138 x 0,138
Auflösung: 296 x 128
Anzeigefarbe: Schwarz, Weiß
Graustufen: 2
Aktualisierungsleistung: 26,4 mW (typ.)
Standby-Leistung: 170

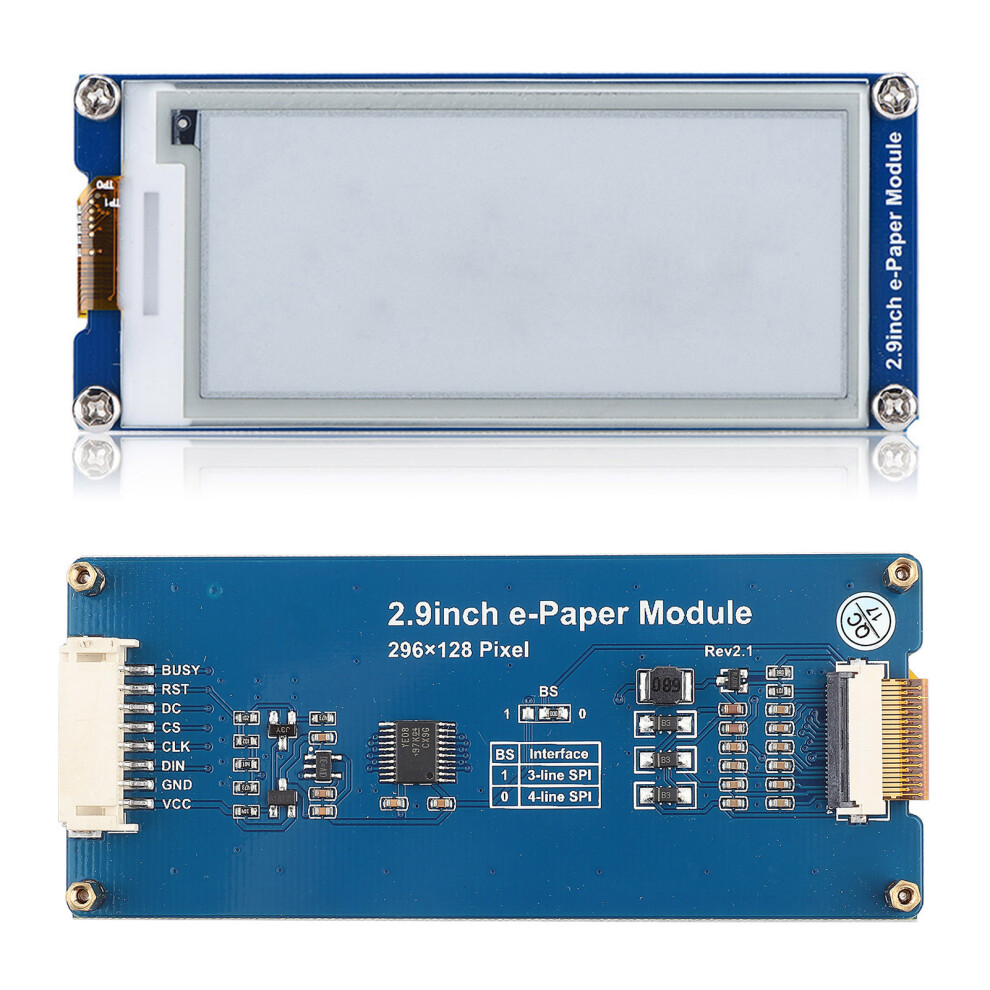

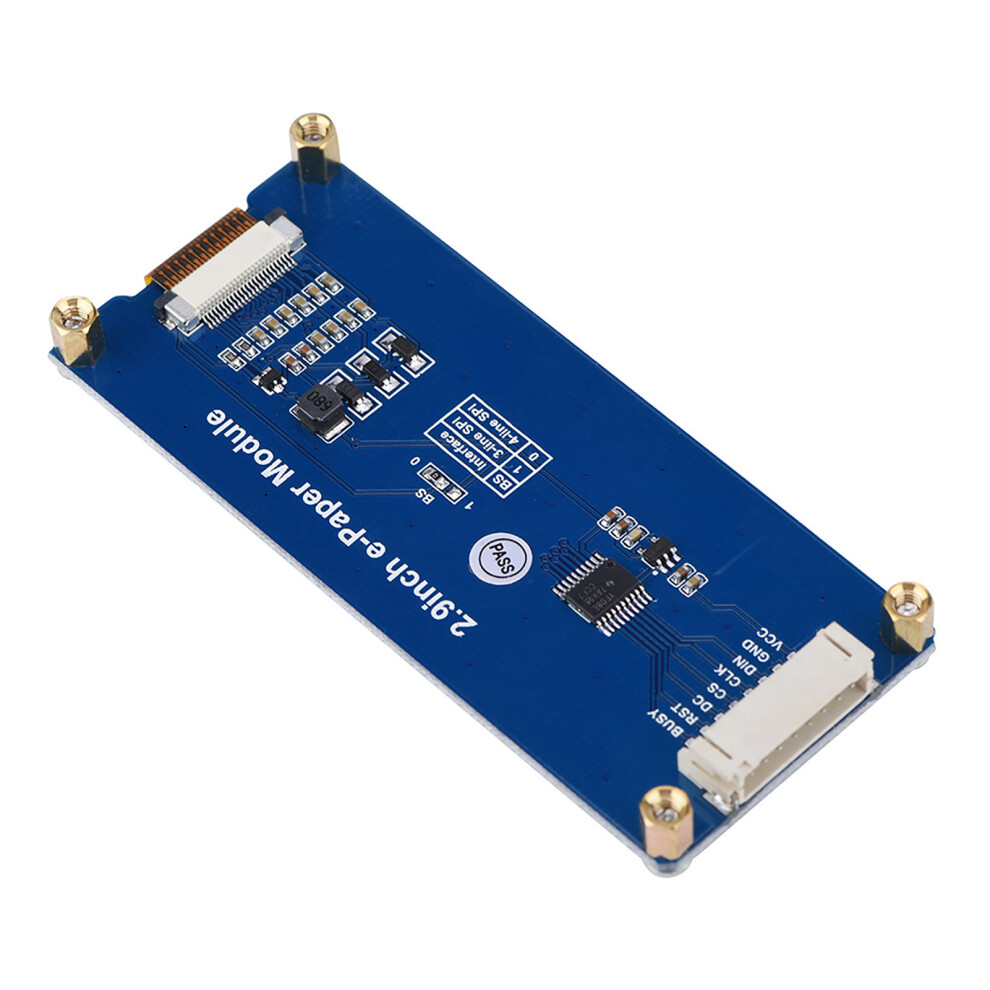

Schnittstellen:
SYMBOL: BESCHREIBUNG
VCC: 3,3 V
GND: Masse
DIN: SPI-MOSI-Pin
CLK: SPI-SCK-Pin
CS: SPI-Chip-Select, aktiv niedrig
DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehle)
RST: Externer Reset, aktiv niedrig
BUSY: Statusausgabe "Beschäftigt", aktiv niedrig
Paketinhalt:

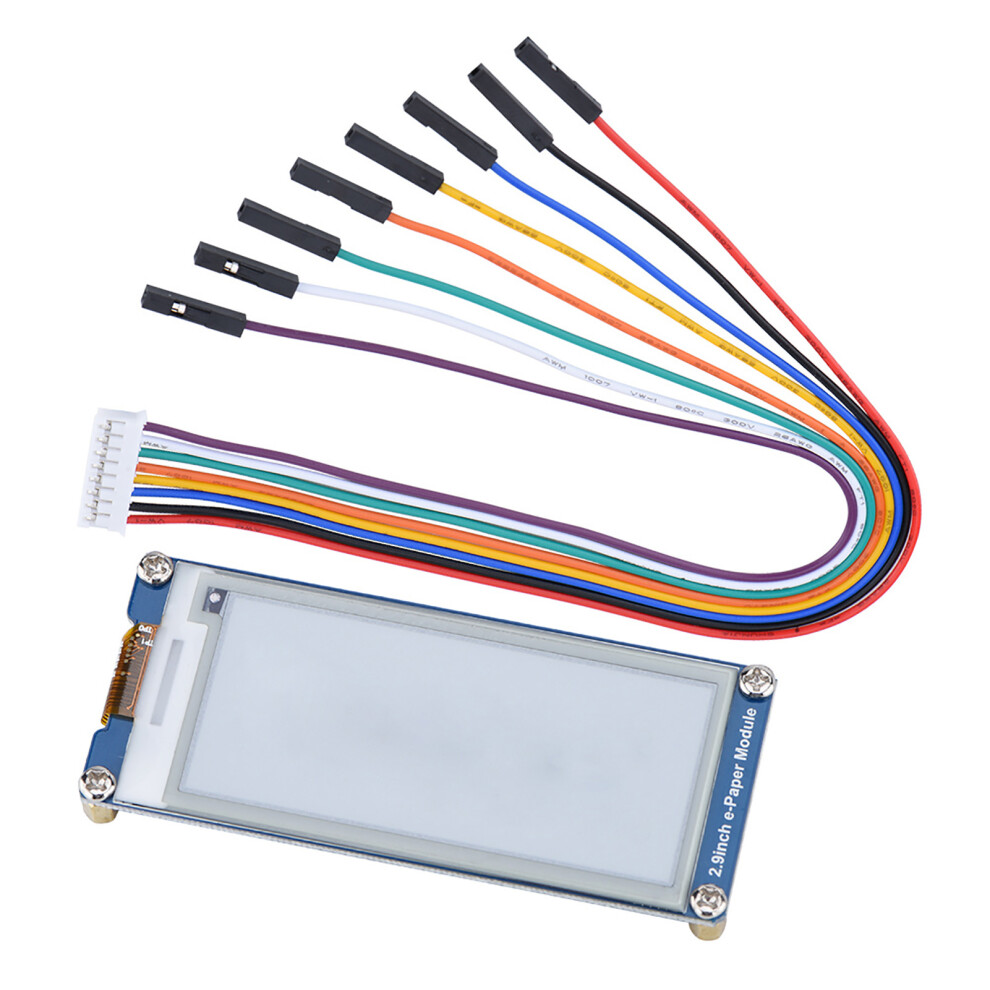

1 x 2,9-Zoll-e-Paper-Modul

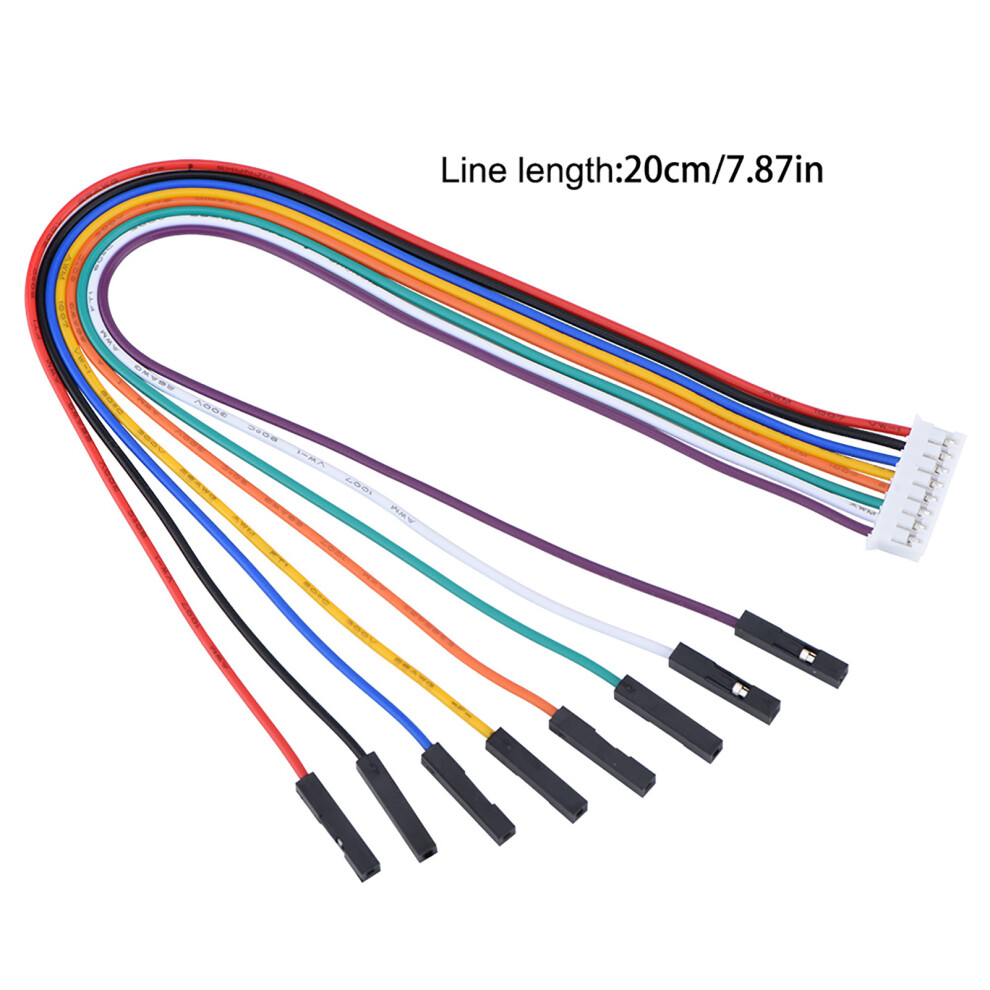

1 x XH2.54-8-Pin-Kabel (20 cm / 7,87 Zoll)
Hinweis: 1. Wenn Sie weitere Tutorials und Anleitungen zu diesem Produkt benötigen, kontaktieren Sie uns bitte; wir senden Ihnen die entsprechenden Informationen zu.
2. Bitte beachten Sie, dass das neue und das alte Modell dieses Produkts zufällig versendet werden; stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
