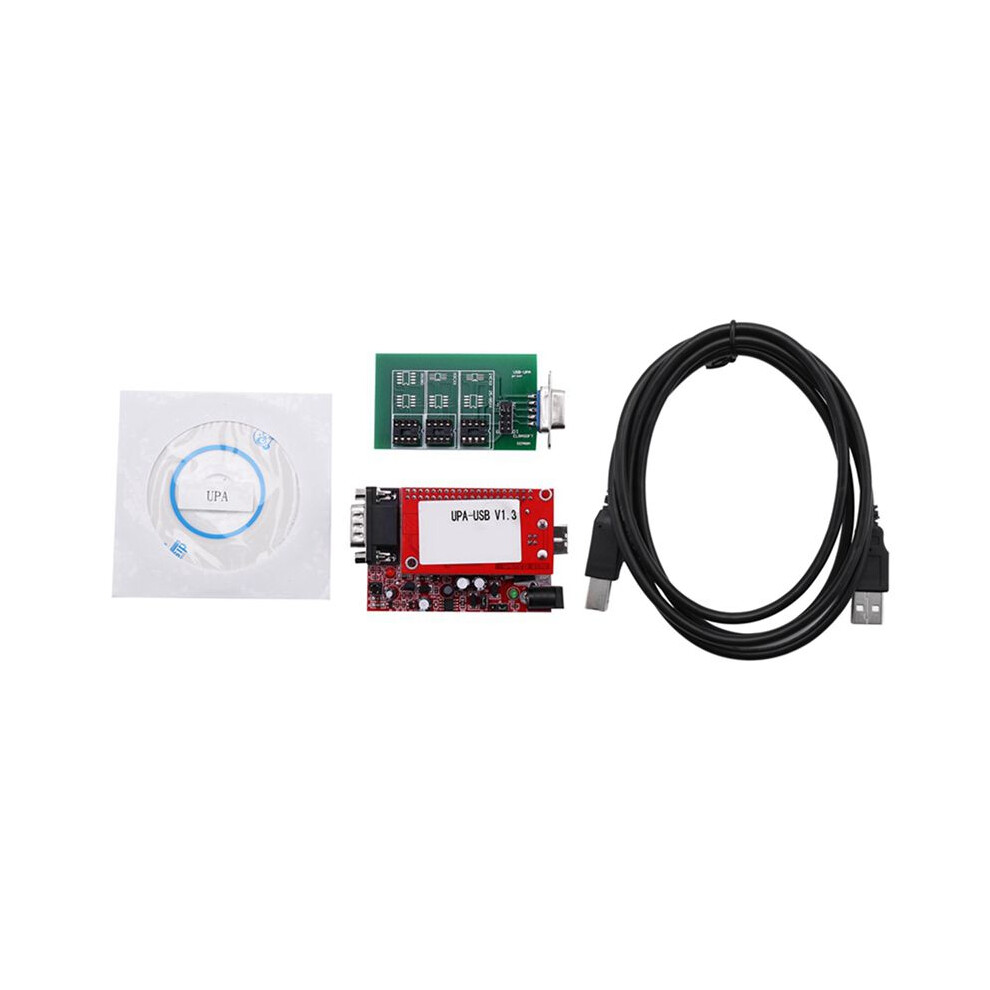

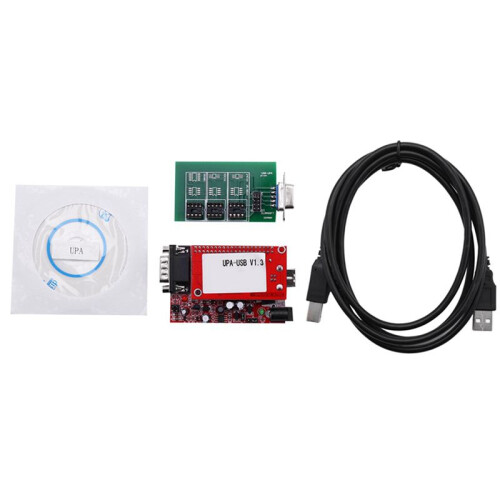

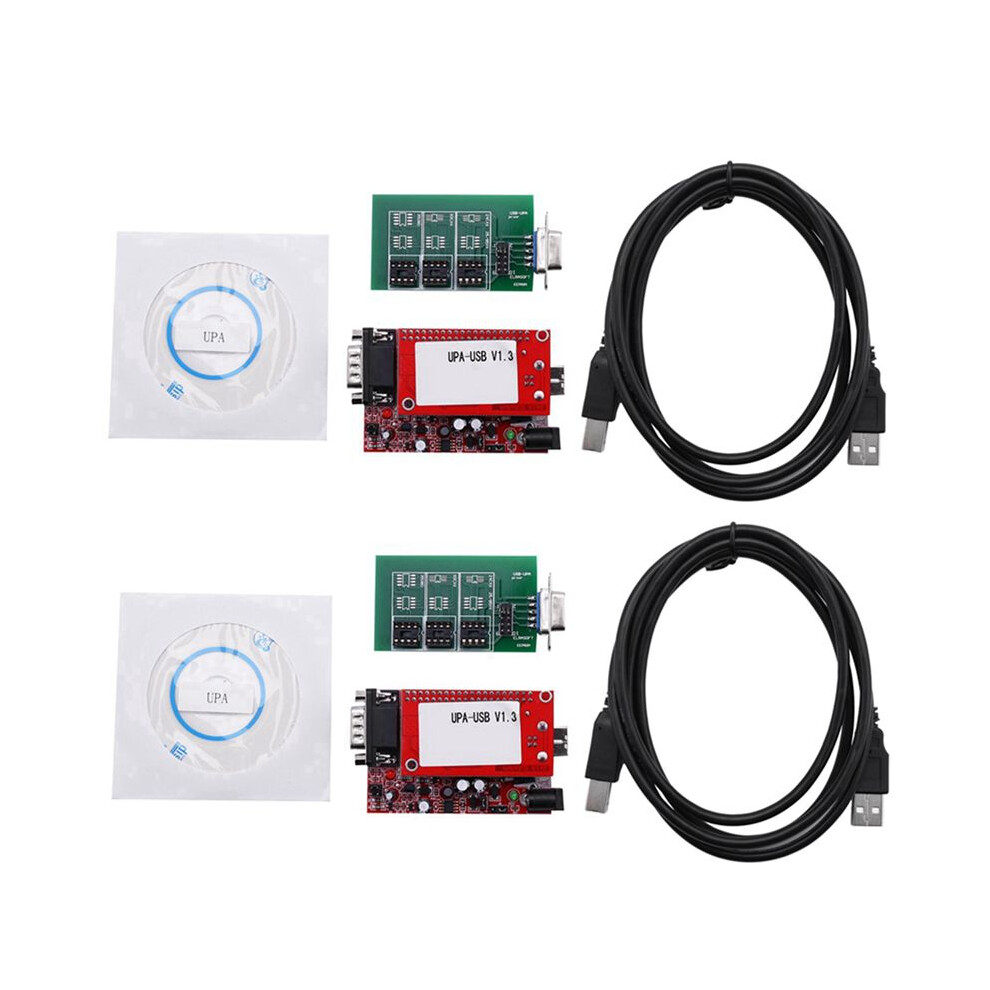

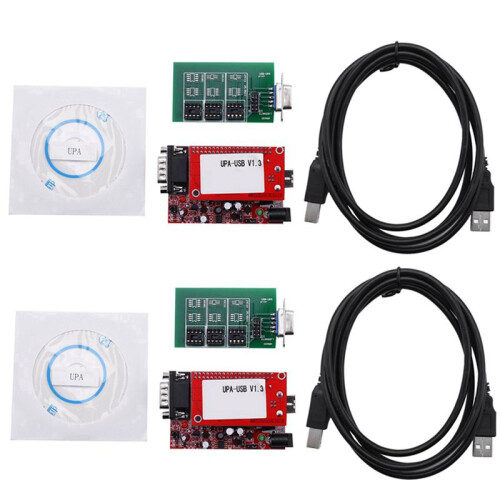

2X Upa USB Programmer Diagnose Werkzeug Upa-USB Ecu Programmer Upa USB V1.3 mit Adapter für 2013 Version Main Unit

2X Upa USB Programmer Diagnose Werkzeug Upa-USB Ecu Programmer Upa USB V1.3 mit Adapter für 2013 Version Main Unit Beschreibung

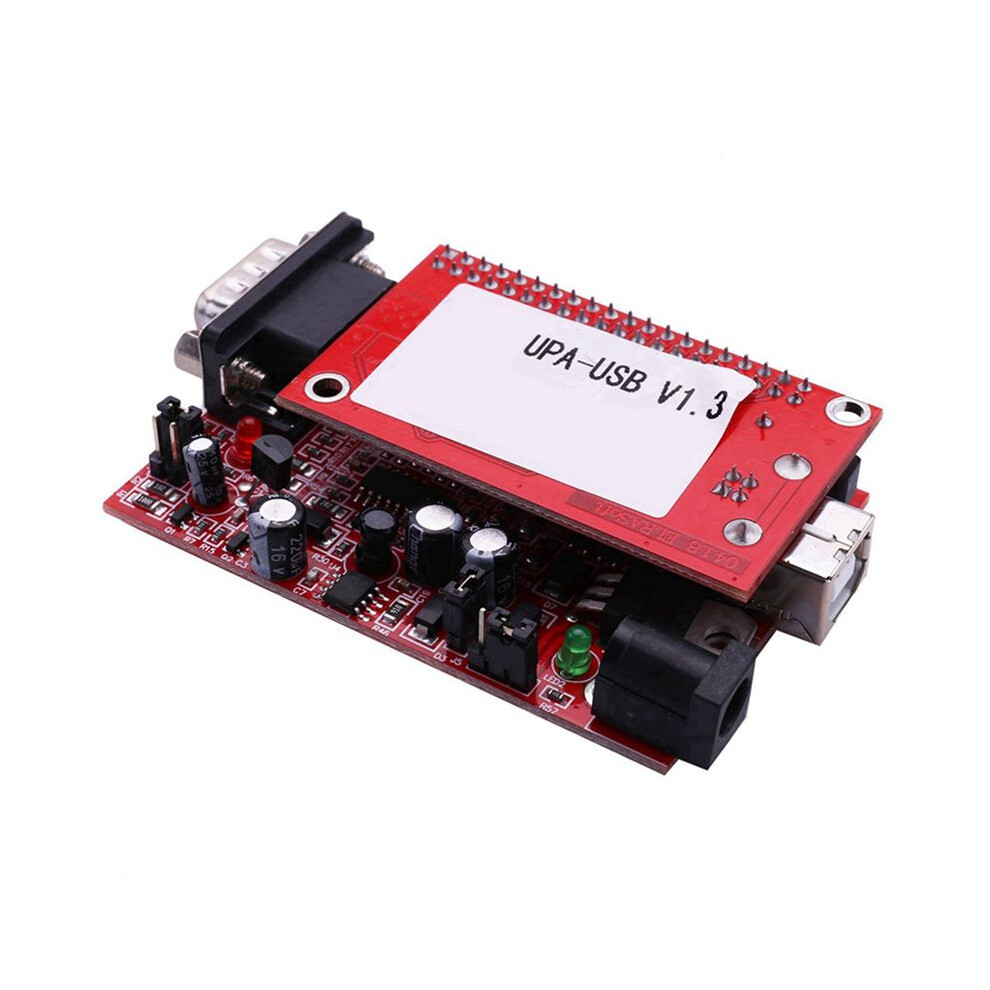

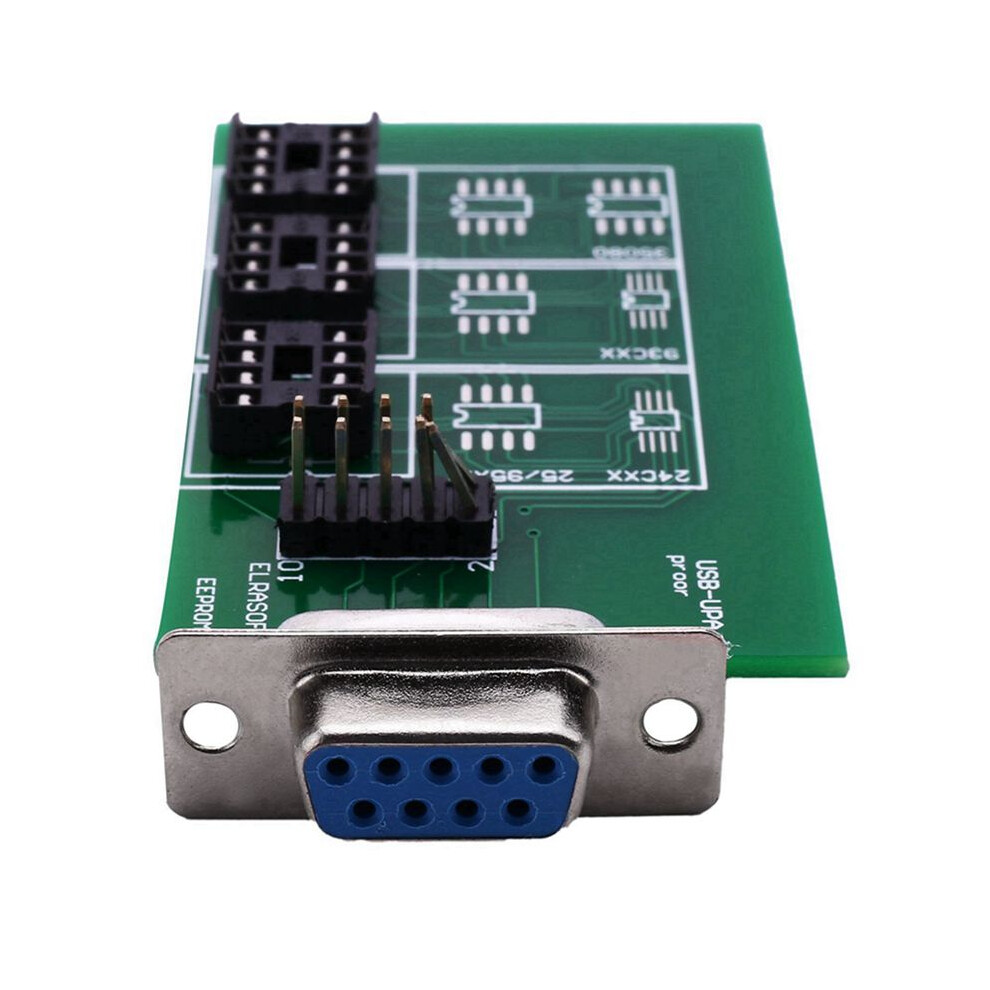

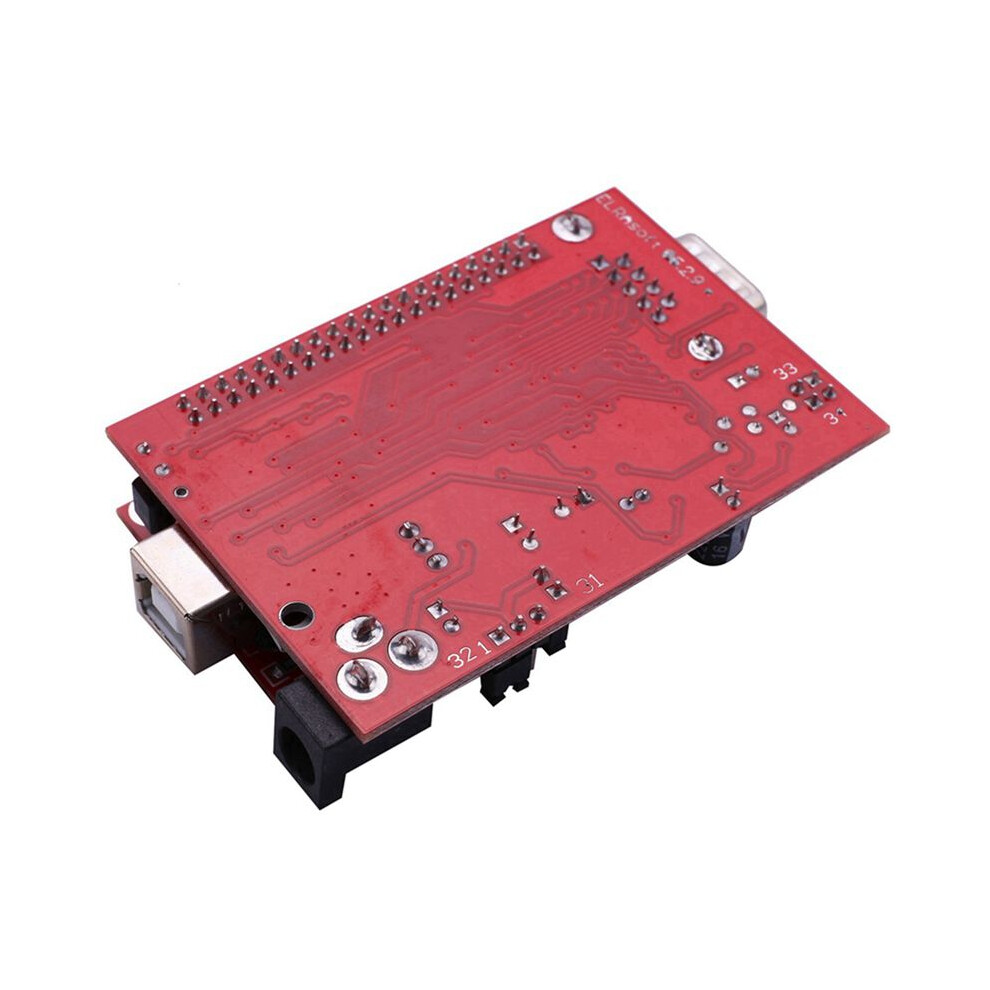

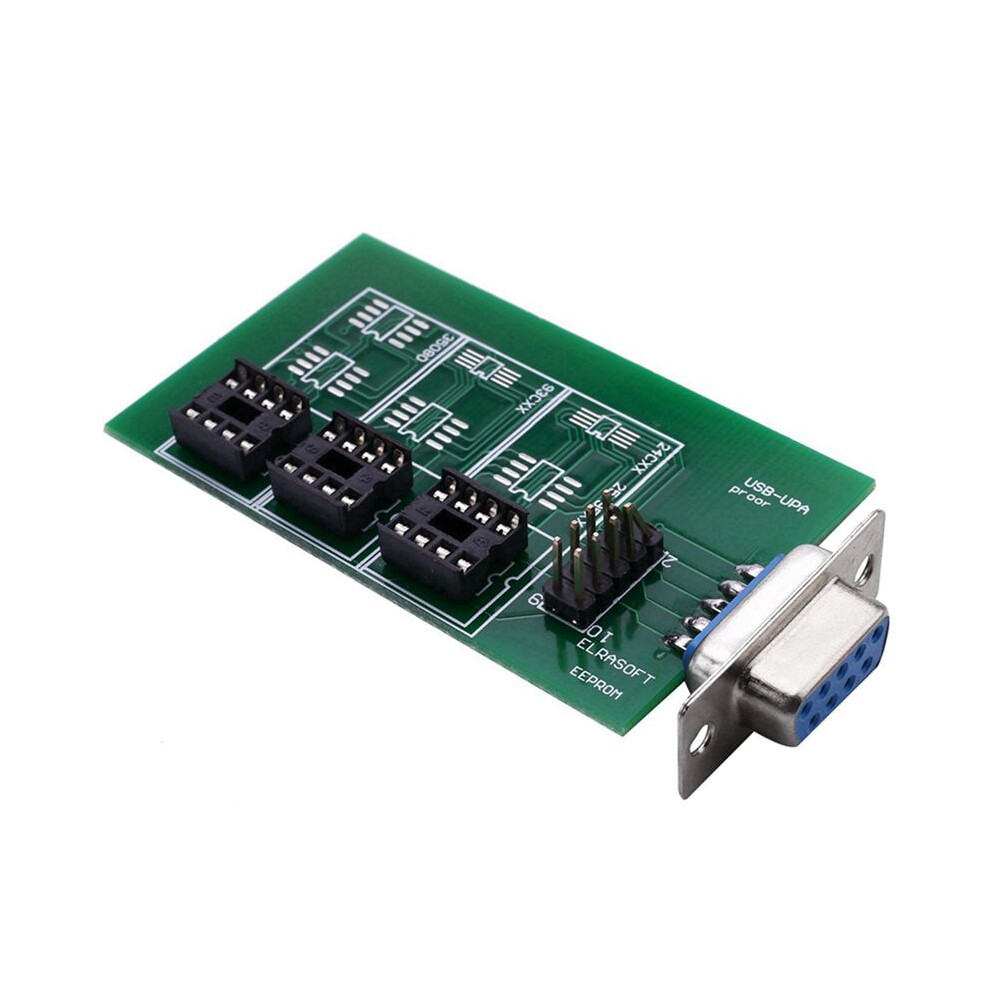

Schließen Sie einfach die Hauptplatine des UPA-Programmiergeräts direkt oder über ein DB9-Verlängerungskabel (1: 1) an. Stecken Sie den richtigen Konfigurationsschlüssel in den Steckplatz auf der Hauptplatine und starten Sie die Programmierung über die ZIF- oder DIP-Buchse! Sie können auch das mitgelieferte DIL mit 10 Flachbandstiften verwenden, es in den ZIF-Stecker stecken und von dort einen Clip oder Klemmen für die Verwendung von ISP anschließen.
Motorola MCU. Wählen Sie den Adapter, den Sie verwenden möchten, schließen Sie das Flachkabel für den Adapter (PIN1 wird immer sowohl auf dem Kabel als auch auf dem Adapter angezeigt) und auch auf dem 10-poligen ISP-Anschluss auf der Hauptplatine an.
Wählen Sie die VCC-Versorgungsquelle über die Brücke auf der Hauptplatine neben dem ISP-Anschluss aus (ein = Ziel ist aktiv, eine Versorgung ... aus = Ziel hat eine eigene Versorgung). Schieben Sie den Adapter über die gelötete PLCC-MCU auf der Zielplatine. (Kein Schweißen, keine Überarbeitung der Steckerbelegung, kein Zählen der Steckerbelegung, spart viel Zeit und Probleme und ermöglicht eine schnellere, genauere und einfachere Arbeit.)
Sobald Ihre Werkstatt mit unseren Adaptern ausgestattet ist, haben Sie ein neues UPA-Erlebnis. STMicroelectronics: ST62-40 / 45/49; NSC: CR16-HCS5 (9) / MCS5 (9) / MES5 (9) / MFS5 (9) / MCT5 (9) / HCT5 (9)
für Mikrochip: PIC12F-508/509/629/675 , PIC16F-627 (A) / 628 (A) / 648A / 72/73/74/76/77/818/819/83/84 (A) / 870 / 871/872/873 (A) / 874 (A) / 876 (A) / 877 (A). für Motorola: MC68HC05-B6 / B8 / B16 / B16 / B32 / E6 / E6 / H12 / L28 / P3 / P3 x / X16 / X32

MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZ60A, MC68HC11 / A1 / A8 / E9 / EA9, MC68HC11-E20 / F1 / K4 / KA2 / KA4 / KG4 / KS2 / KS8 / L6 / P2 / PA8 / PH8
MC68HC912-B32 / BE32 / D60 / D60A / DC1
