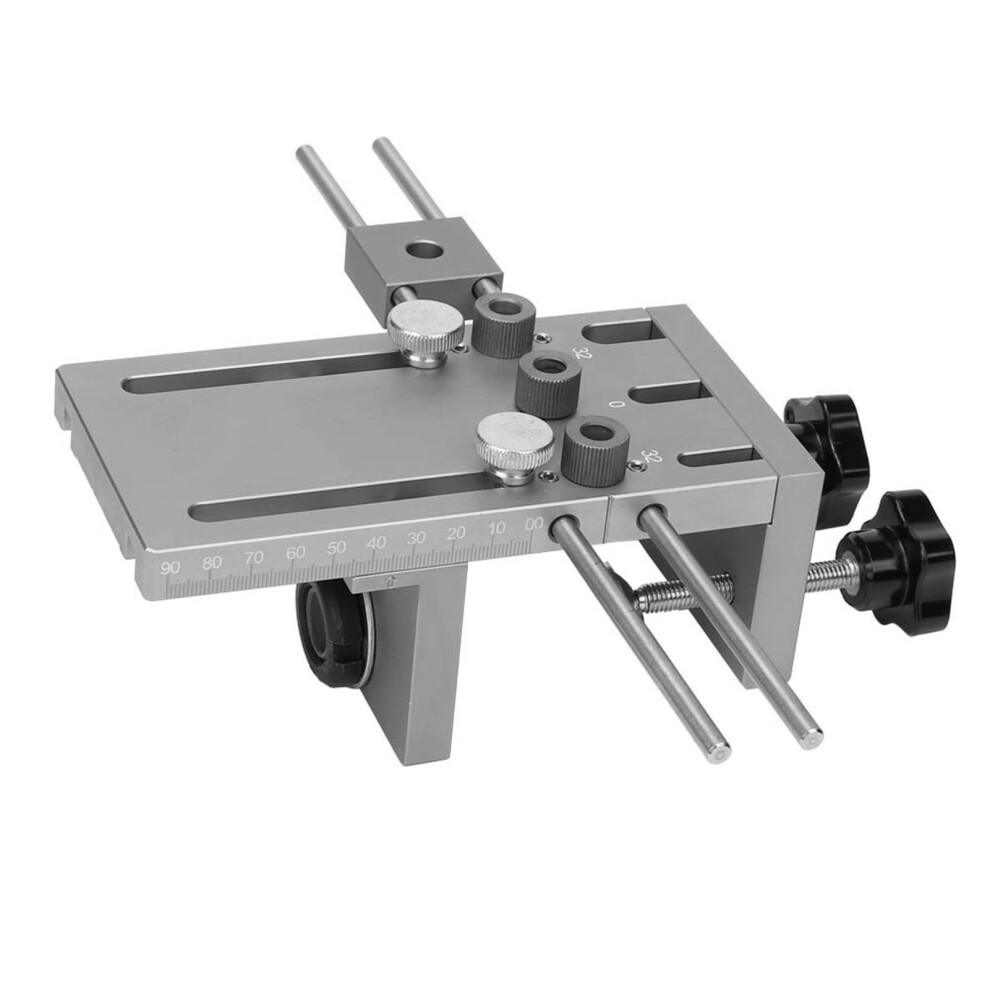

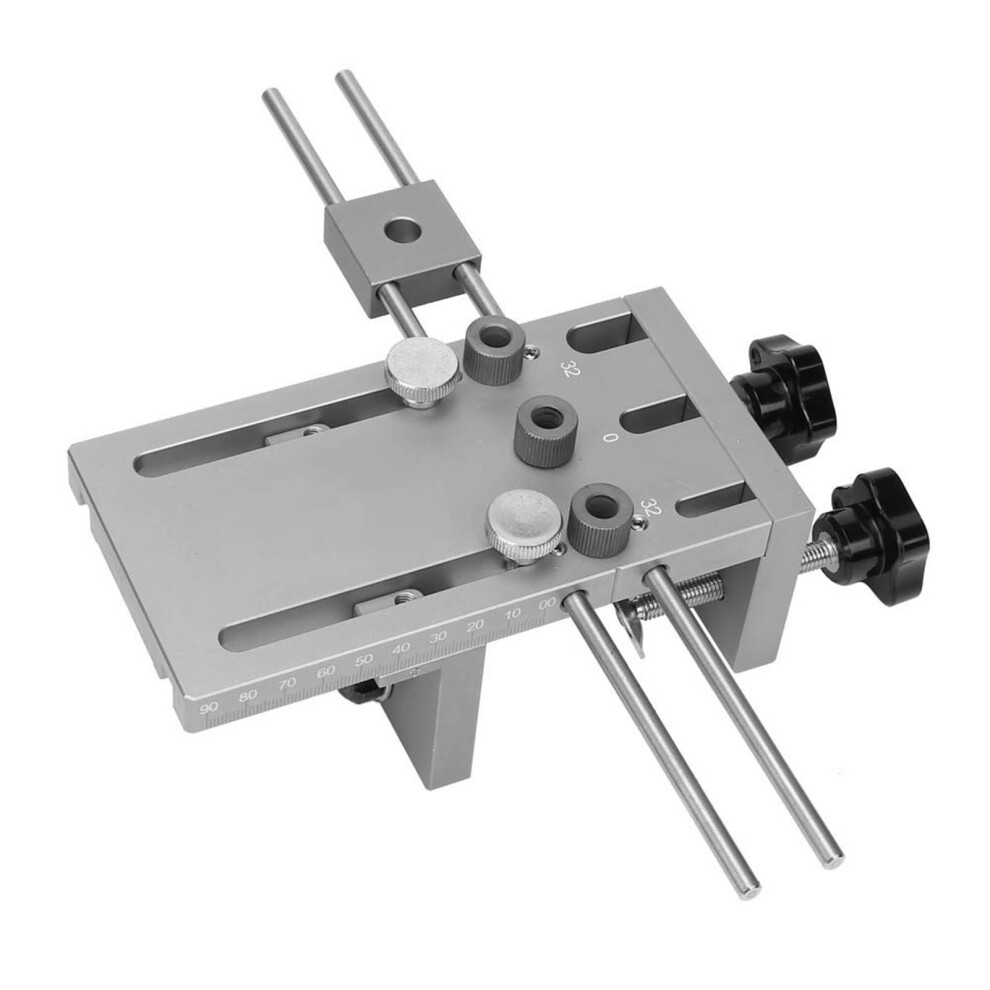

3-in-1-Dübelbohrlehre mit 600mm-Stange

3-in-1-Dübelbohrlehre mit 600mm-Stange Beschreibung

1. Die Positionierverlängerungsstange wird auf 600 mm verlängert, wodurch der Positionierabstand zwischen den beiden Löchern erheblich vergrößert wird. 2. Die Verlängerungsstange ist abnehmbar, und die Positionierung über Langlöcher ist komfortabler. 3. Die Hublänge des Schlittens beträgt 5-90 mm und deckt viele Anforderungen ab. 4. Breiter Prozessdickenbereich von 10-180 mm. 5. Hergestellt aus hochwertiger Aluminiumlegierung, langlebig und mit langer Lebensdauer.
Eigenschaften:
Die Positionierverlängerungsstange wird auf 600 mm verlängert, wodurch der Positionierabstand zwischen den beiden Löchern erheblich vergrößert wird.
Die Verlängerungsstange ist abnehmbar, und die Positionierung über Langlöcher ist komfortabler.
Breiter Prozessdickenbereich von 10-180 mm.
Die Hublänge des Schlittens beträgt 5-90 mm und deckt viele Anforderungen ab.
Hergestellt aus hochwertiger Aluminiumlegierung, langlebig und mit langer Lebensdauer.
Spezifikation:
Werkzeugmaterial: Aluminiumlegierung
Bohrführungsring-Material: Nitrid-Werkzeugstahl
Prozessdicke: 10-180 mm / 0,39-7,09 Zoll
Seitenlochendurchmesser: 15 mm
Vorderer Lochdurchmesser: 6/8/10 mm
Schlittenhubstrecke: 5-90 mm / 0,2-3,54 Zoll
Seitenlochstrecke: 23-43 mm / 0,91-1,69 Zoll
Abmessungen: Wie auf dem Bild dargestellt

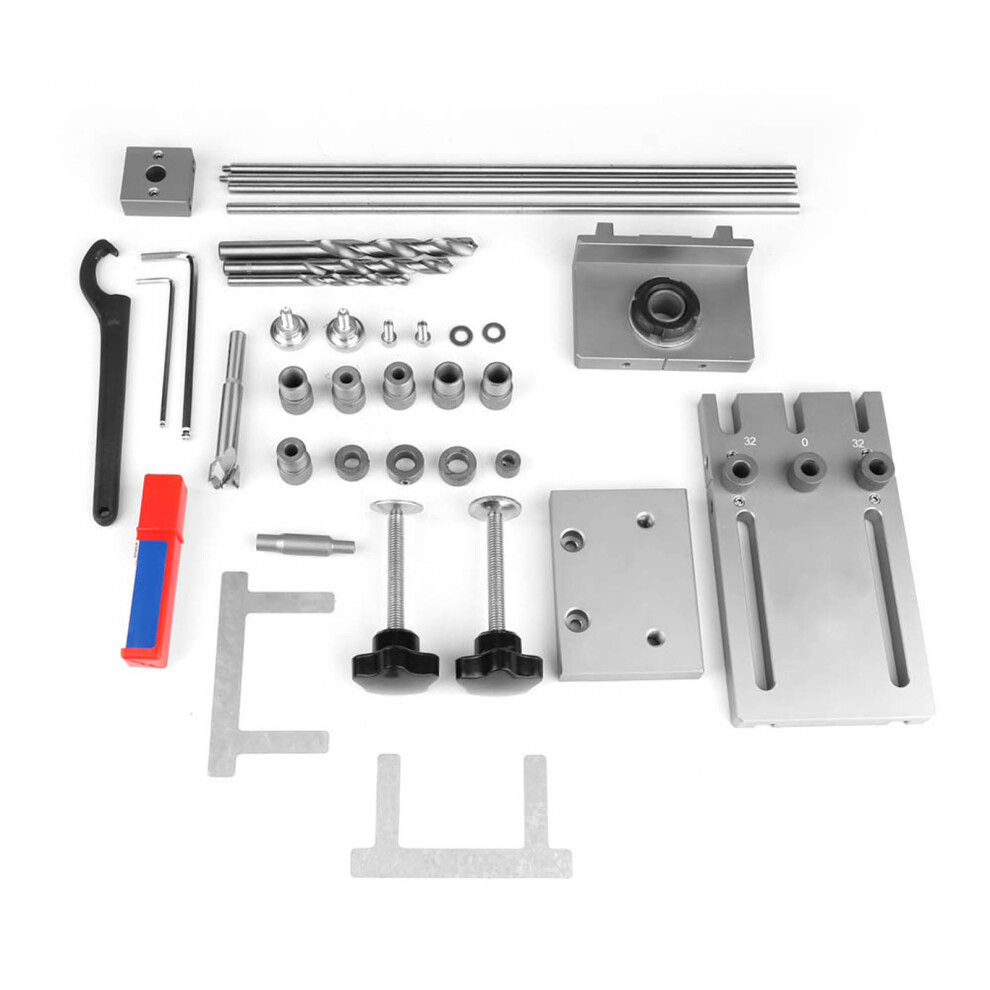

Lieferumfang:
1 Verlängerter Positionierer
9 Bohrführungsringe (3 Stück 6 mm, 3 Stück 8 mm, 3 Stück 10 mm)
2 Rändelschrauben
4 Anschlagringe (1 Stück 6 mm, 1 Stück 8 mm, 2 Stück 10 mm)
1 15-mm-Senker
3 Bohrer (6 mm / 8 mm / 10 mm)
1 Haken-Schlüssel
1 Schlittensatz
1 Hauptplatte (inklusive 3 Bohrführungsringe 8 mm)
2 Dichtungen (0,5 mm / 1 mm)
2 Inbusschlüssel
1 Benutzerhandbuch
2 Sternschraubenstangen
1 Spanplatte
Hinweis:
Hinweis: Da sich der Schlitten jeweils um 2 mm verschiebt, kann er nur mit der Mitte von Platten mit den Dicken 10, 14, 18, 22 mm usw. ausgerichtet werden. Wenn die Dicke Ihrer Platte nicht diesen Werten entspricht, kann ohne Dichtung kein zentriertes Loch gebohrt werden.
